在 PCIe 高速链路中，Redriver 是低成本、低延迟的信号放大器，适合短距离、损耗小的场景；Retimer 是协议感知的信号再生器，能彻底恢复信号、重置抖动预算，适合长距离、高损耗、高速率（PCIe 4.0/5.0/6.0）的场景。
一、核心区别（Redriver vs Retimer）
1. 工作原理（最本质差异）
- Redriver（重驱动器）
- 纯物理层模拟放大 + 均衡（CTLE 为主）
- 仅对信号做增强、补偿、整形，不改变数据内容
- 像 “助听器”：放大声音，但也放大噪声
内部结构（纯模拟放大，无 CDR / 协议层）
- Retimer（重定时器）
- 接收 → 时钟数据恢复（CDR） → 数字判决 → 重新生成干净信号 → 发送
- 彻底重建数据流与时钟，相当于 “信号再生器”
- 像 “翻译 + 复读机”：听懂后，用全新时钟重新发送

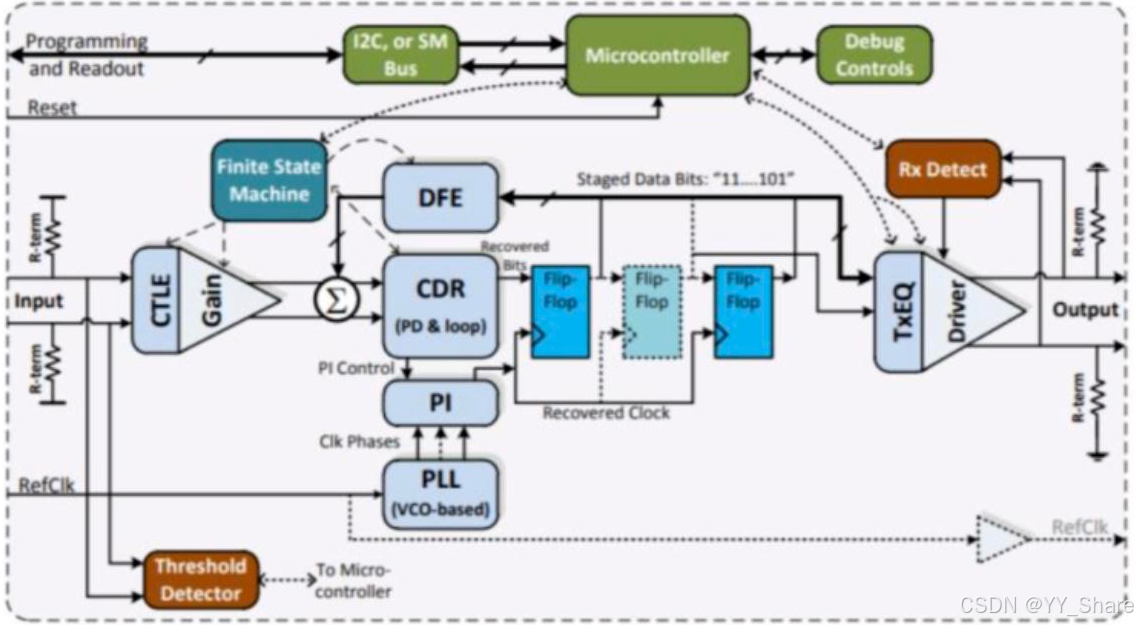

内部结构（带 CDR+DFE+FIR，完整信号重建 + 协议交互）
-
2. 关键能力对比
-
特性RedriverRetimer 信号处理 线性放大 + CTLE 均衡 CDR+DFE+FIR，完全再生信号 抖动处理 抑制 ISI/DDJ，但会累积 / 放大随机抖动（RJ） 彻底重置抖动预算，消除累积抖动 协议感知 无，不参与 PCIe 链路训练 / 协商 有，完整参与 PCIe LTSSM 与均衡 损耗补偿 约 ≤16 dB（PCIe Gen3/4） 可达 28 dB+（PCIe Gen4/5） 延迟 极低（亚 ns～1ns） 较高（约 10ns） 功耗 / 成本 低 高 链路扩展 有限，依赖前后段损耗分配 强，可将链路长度翻倍 诊断能力 弱 强（眼图监控、BER、链路状态）
-
二、PCIe 场景选型建议
1. 优先选 Redriver 的情况
- 短距离、低损耗：PCB 走线短、连接器少、总插入损耗 <12–16 dB
- 成本敏感、低延迟优先：如服务器内部短链路、消费级主板
- PCIe Gen3 及以下：速率较低，Redriver 通常足够
- 简单链路、无需复杂均衡：链路训练容易通过
2. 必须选 Retimer 的情况
- 长距离、高损耗：总插入损耗 >16–20 dB、含多连接器 / 线缆
- 高速率（PCIe 4.0/5.0/6.0）：16Gbps/32Gbps/64Gbps，信号衰减与抖动严重
- 需要 重置抖动预算：多级级联、跨背板 / 机箱、长电缆
- 链路训练困难、眼图闭合：Redriver 无法打开眼图时
- AI / 服务器 / 存储：CPU-GPU、NVMe、多节点互联等高可靠场景
三、PCIe 选型总结
- 短距、低成本、低延迟 → Redriver
- 长距、高速、高可靠、复杂链路 → Retimer
- 行业趋势：PCIe 5.0/6.0 几乎必用 Retimer，以满足信号完整性与链路稳定性要求。
