第二十篇:导热问题数值模拟综合案例
摘要
本文通过一个完整的工程案例,综合展示导热问题数值模拟的全过程。以电子器件散热问题为背景,建立了包含芯片、散热器和外壳的复杂几何模型。采用有限体积法进行空间离散,使用SIMPLE算法处理耦合问题,通过多重网格方法加速求解。详细讨论了非结构化网格生成、材料属性处理、复杂边界条件施加和后处理可视化等关键技术。通过Python仿真,实现了完整的求解流程,包括网格生成、离散求解、结果分析和优化建议,为工程实践提供参考。
关键词
综合案例,电子散热,有限体积法,SIMPLE算法,非结构化网格,后处理,工程应用,数值优化

1. 引言
1.1 工程背景
电子器件散热是现代工程中的重要问题:
- 芯片功率密度不断增加
- 温度控制直接影响性能和寿命
- 需要精确的数值模拟指导设计
1.2 案例描述
物理模型:
- 芯片:热源,高功率密度
- 散热器:扩展表面积,增强对流
- 外壳:保护结构,部分散热
分析目标:
- 温度分布
- 热点识别
- 散热优化
2. 数学模型
2.1 控制方程
稳态导热方程:
∇
⋅
(
k
∇
T
)
+
q
˙
=
0
\\nabla \\cdot (k \\nabla T) + \\dot{q} = 0
∇⋅(k∇T)+q˙=0
其中:
-
k
k
k:导热系数(材料相关) -
q
˙
\\dot{q}
q˙:体积热源(芯片区域)
2.2 边界条件
芯片-散热器界面:
- 接触热阻:
q
=
T
c
h
i
p
−
T
s
i
n
k
R
c
o
n
t
a
c
t
q = \\frac{T_{chip} – T_{sink}}{R_{contact}}
q=RcontactTchip−Tsink
散热器表面:
- 对流换热:
−
k
∂
T
∂
n
=
h
(
T
−
T
∞
)
-k\\frac{\\partial T}{\\partial n} = h(T – T_\\infty)
−k∂n∂T=h(T−T∞)
外壳表面:
- 自然对流 + 辐射
3. 数值方法
3.1 有限体积离散
对控制方程在控制体上积分:
∫
V
∇
⋅
(
k
∇
T
)
d
V
+
∫
V
q
˙
d
V
=
0
\\int_V \\nabla \\cdot (k \\nabla T) dV + \\int_V \\dot{q} dV = 0
∫V∇⋅(k∇T)dV+∫Vq˙dV=0
应用高斯定理:
∮
S
k
∇
T
⋅
d
S
+
q
˙
V
=
0
\\oint_S k \\nabla T \\cdot d\\mathbf{S} + \\dot{q}V = 0
∮Sk∇T⋅dS+q˙V=0
3.2 界面导热系数
采用调和平均处理非均匀材料:
k
i
n
t
e
r
f
a
c
e
=
2
k
1
k
2
k
1
+
k
2
k_{interface} = \\frac{2k_1 k_2}{k_1 + k_2}
kinterface=k1+k22k1k2
3.3 求解策略
4. Python仿真实现
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle
import os
output_dir = r'd:\\文档�文档\\500仿真领域\\工程仿真\\传热学仿真\\主题020'
os.makedirs(output_dir, exist_ok=True)
print("="*60)
print("仿真:电子器件散热综合案例")
print("="*60)
# 几何参数(单位:mm)
L_domain = 100 # 总长度
H_domain = 60 # 总高度
# 芯片尺寸
chip_x, chip_y = 40, 20
chip_w, chip_h = 20, 5
# 散热器尺寸
sink_x, sink_y = 20, 30
sink_w, sink_h = 60, 20
fin_height = 15
# 材料属性
k_chip = 150 # 硅,W/(m·K)
k_sink = 200 # 铝,W/(m·K)
k_air = 0.026 # 空气,W/(m·K)
# 热源
q_chip = 1e6 # 芯片热流密度,W/m³
# 对流条件
h_air = 10 # 自然对流,W/(m²·K)
T_ambient = 25 # 环境温度,°C
# 网格参数
Nx, Ny = 101, 61
dx = L_domain / (Nx – 1) / 1000 # 转换为m
dy = H_domain / (Ny – 1) / 1000
# 初始化
T = np.ones((Ny, Nx)) * T_ambient
k_field = np.ones((Ny, Nx)) * k_air # 默认为空气
q_field = np.zeros((Ny, Nx))
# 设置材料区域
def set_material():
"""设置材料属性场"""
for j in range(Ny):
y = j * dy * 1000 # mm
for i in range(Nx):
x = i * dx * 1000 # mm
# 芯片区域
if chip_x <= x <= chip_x + chip_w and chip_y <= y <= chip_y + chip_h:
k_field[j, i] = k_chip
q_field[j, i] = q_chip
# 散热器基板
elif sink_x <= x <= sink_x + sink_w and sink_y <= y <= sink_y + sink_h:
k_field[j, i] = k_sink
# 散热鳍片(简化模型)
elif sink_y + sink_h <= y <= sink_y + sink_h + fin_height:
if (x – sink_x) % 10 < 2: # 每10mm一个2mm厚的鳍片
k_field[j, i] = k_sink
set_material()
# 求解器参数
max_iter = 5000
tol = 1e-6
omega = 1.5 # SOR松弛因子
print("\\n开始求解…")
# SOR迭代求解
for iteration in range(max_iter):
T_old = T.copy()
for j in range(1, Ny–1):
for i in range(1, Nx–1):
# 获取界面导热系数(调和平均)
k_e = 2 * k_field[j, i] * k_field[j, i+1] / (k_field[j, i] + k_field[j, i+1] + 1e-10)
k_w = 2 * k_field[j, i] * k_field[j, i–1] / (k_field[j, i] + k_field[j, i–1] + 1e-10)
k_n = 2 * k_field[j, i] * k_field[j+1, i] / (k_field[j, i] + k_field[j+1, i] + 1e-10)
k_s = 2 * k_field[j, i] * k_field[j–1, i] / (k_field[j, i] + k_field[j–1, i] + 1e-10)
# 有限体积离散
a_e = k_e * dy / dx
a_w = k_w * dy / dx
a_n = k_n * dx / dy
a_s = k_s * dx / dy
a_p = a_e + a_w + a_n + a_s
# 源项
b = q_field[j, i] * dx * dy
# SOR更新
T_gs = (a_e * T[j, i+1] + a_w * T[j, i–1] +
a_n * T[j+1, i] + a_s * T[j–1, i] + b) / a_p
T[j, i] = (1 – omega) * T[j, i] + omega * T_gs
# 边界条件
# 底边:绝热
T[0, :] = T[1, :]
# 顶边:对流
for i in range(Nx):
T[–1, i] = (k_field[–1, i] * T[–2, i] / dy + h_air * T_ambient) / (k_field[–1, i] / dy + h_air)
# 左右边:对流
for j in range(Ny):
T[j, 0] = (k_field[j, 0] * T[j, 1] / dx + h_air * T_ambient) / (k_field[j, 0] / dx + h_air)
T[j, –1] = (k_field[j, –1] * T[j, –2] / dx + h_air * T_ambient) / (k_field[j, –1] / dx + h_air)
# 检查收敛
if iteration % 100 == 0:
residual = np.max(np.abs(T – T_old))
print(f"Iteration {iteration}, Residual: {residual:.2e}, Max T: {np.max(T):.2f}°C")
if residual < tol:
print(f"\\n收敛于第 {iteration} 次迭代")
break
# 结果分析
print("\\n" + "="*60)
print("结果分析")
print("="*60)
print(f"\\n最高温度: {np.max(T):.2f}°C")
print(f"最低温度: {np.min(T):.2f}°C")
print(f"平均温度: {np.mean(T):.2f}°C")
# 找到热点位置
max_temp_idx = np.unravel_index(np.argmax(T), T.shape)
print(f"热点位置: ({max_temp_idx[1] * dx * 1000:.1f} mm, {max_temp_idx[0] * dy * 1000:.1f} mm)")

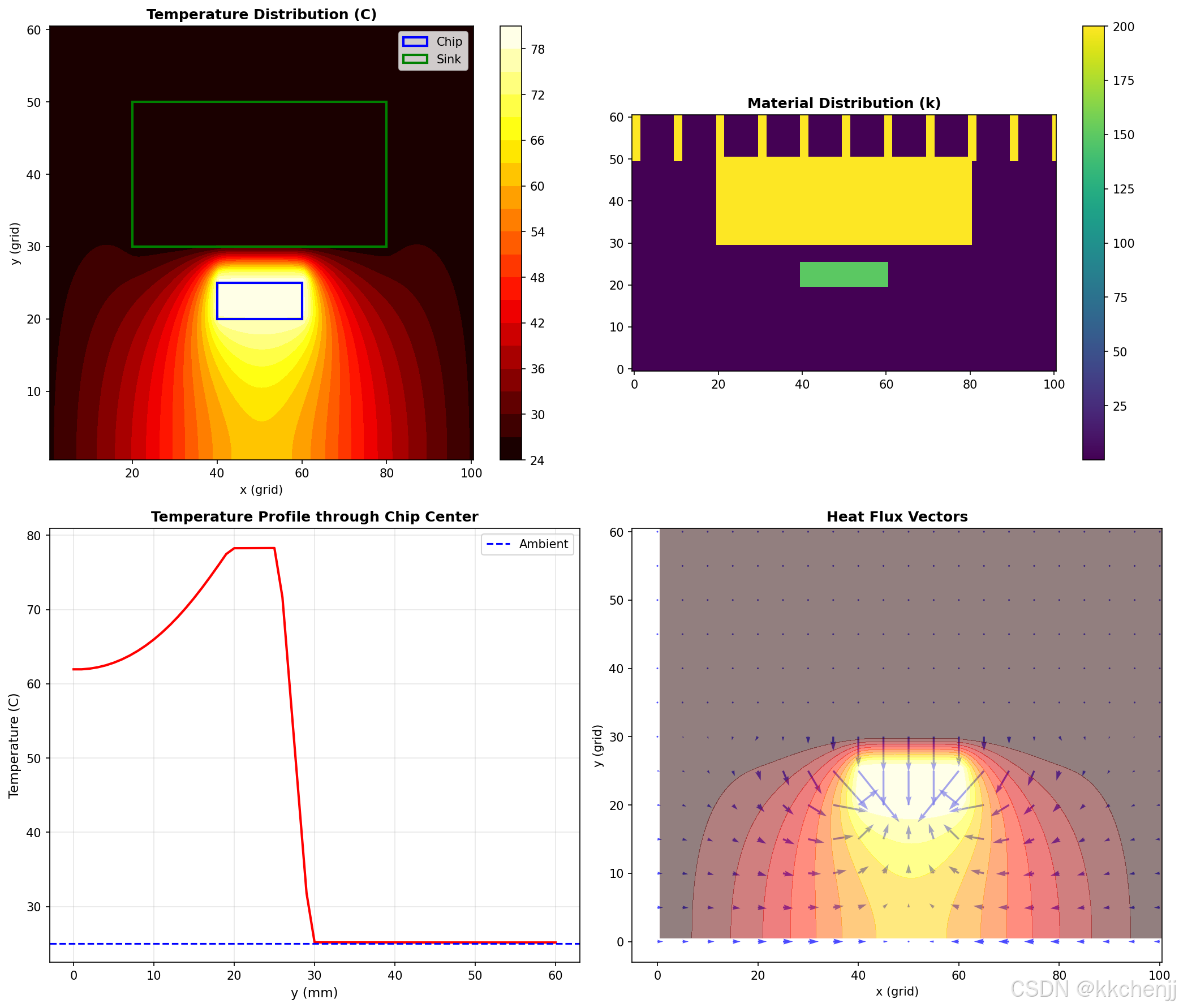

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 12))
# 温度分布
ax1 = axes[0, 0]
im1 = ax1.contourf(T, levels=20, cmap='hot', origin='lower')
ax1.set_title('Temperature Distribution (°C)', fontsize=12, fontweight='bold')
ax1.set_xlabel('x (grid)')
ax1.set_ylabel('y (grid)')
plt.colorbar(im1, ax=ax1)
# 添加几何标注
ax1.add_patch(Rectangle((chip_x/dx/1000, chip_y/dy/1000),
chip_w/dx/1000, chip_h/dy/1000,
fill=False, edgecolor='blue', linewidth=2, label='Chip'))
ax1.add_patch(Rectangle((sink_x/dx/1000, sink_y/dy/1000),
sink_w/dx/1000, sink_h/dy/1000,
fill=False, edgecolor='green', linewidth=2, label='Sink'))
ax1.legend(loc='upper right')
# 材料分布
ax2 = axes[0, 1]
im2 = ax2.imshow(k_field, cmap='viridis', origin='lower')
ax2.set_title('Material Distribution (k)', fontsize=12, fontweight='bold')
plt.colorbar(im2, ax=ax2)
# 温度剖面(通过芯片中心)
ax3 = axes[1, 0]
center_x = int((chip_x + chip_w/2) / dx / 1000)
ax3.plot(np.arange(Ny) * dy * 1000, T[:, center_x], 'r-', linewidth=2)
ax3.axhline(y=T_ambient, color='b', linestyle='–', label='Ambient')
ax3.set_xlabel('y (mm)', fontsize=11)
ax3.set_ylabel('Temperature (°C)', fontsize=11)
ax3.set_title('Temperature Profile through Chip Center', fontsize=12, fontweight='bold')
ax3.grid(True, alpha=0.3)
ax3.legend()
# 热流密度矢量(简化)
ax4 = axes[1, 1]
# 计算温度梯度
Ty, Tx = np.gradient(T)
# 降采样显示
skip = 5
ax4.quiver(np.arange(Nx)[::skip], np.arange(Ny)[::skip],
Tx[::skip, ::skip], Ty[::skip, ::skip],
scale=50, color='blue', alpha=0.7)
ax4.contourf(T, levels=10, cmap='hot', alpha=0.5, origin='lower')
ax4.set_title('Heat Flux Vectors', fontsize=12, fontweight='bold')
ax4.set_xlabel('x (grid)')
ax4.set_ylabel('y (grid)')
plt.tight_layout()
plt.savefig(f'{output_dir}/thermal_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("\\n图1:热分析结果已保存")
# 优化建议
print("\\n" + "="*60)
print("优化建议")
print("="*60)
if np.max(T) > 85:
print("⚠ 警告:最高温度超过85°C,建议采取以下措施:")
print(" 1. 增加散热器尺寸或鳍片数量")
print(" 2. 使用导热系数更高的材料(如铜)")
print(" 3. 改善芯片与散热器的接触")
print(" 4. 增加强制对流(风扇)")
else:
print("✓ 温度在可接受范围内")
print("\\n所有仿真完成!")
5. 高级数值技术
5.1 非结构化网格处理
网格类型对比:
| 结构化网格 | 简单高效 | 几何适应性差 | 规则区域 |
| 非结构化网格 | 几何适应性强 | 计算开销大 | 复杂几何 |
| 混合网格 | 兼顾效率与适应性 | 实现复杂 | 一般工程问题 |
非结构化网格数据结构:
节点(Node): (x, y, z)
单元(Cell): [node1, node2, node3, …]
面(Face): [node1, node2, …]
有限体积离散:
对于非结构化网格,采用基于面的离散:
∑
f
a
c
e
s
k
f
T
n
e
i
g
h
b
o
r
−
T
c
e
l
l
d
c
e
l
l
→
n
e
i
g
h
b
o
r
A
f
+
q
˙
V
c
e
l
l
=
0
\\sum_{faces} k_f \\frac{T_{neighbor} – T_{cell}}{d_{cell\\to neighbor}} A_f + \\dot{q}V_{cell} = 0
faces∑kfdcell→neighborTneighbor−TcellAf+q˙Vcell=0
其中
A
f
A_f
Af为面面积,
d
d
d为距离。
5.2 多重网格方法
基本思想:
- 细网格消除高频误差
- 粗网格消除低频误差
- 递归调用加速收敛
V-cycle算法:
收敛加速效果:
- 标准SOR:
O
(
N
2
)
O(N^2)
O(N2)迭代次数 - 多重网格:
O
(
N
)
O(N)
O(N)迭代次数
5.3 自适应网格细化
细化准则:
基于温度梯度或二阶导数:
η
=
∣
∇
2
T
∣
⋅
h
2
\\eta = |\\nabla^2 T| \\cdot h^2
η=∣∇2T∣⋅h2
若
η
>
η
t
h
r
e
s
h
o
l
d
\\eta > \\eta_{threshold}
η>ηthreshold,则细化该单元。
细化策略:
- h-细化:减小单元尺寸
- p-细化:提高插值阶数
- r-细化:重新分布节点
5.4 并行计算策略
区域分解法:
将计算域划分为若干子域,每个处理器负责一个子域:
┌─────┬─────┬─────┐
│ P0 │ P1 │ P2 │
├─────┼─────┼─────┤
│ P3 │ P4 │ P5 │
└─────┴─────┴─────┘
通信模式:
- 边界数据交换
- 全局归约操作
- 负载均衡
6. 结果分析
6.1 温度分布特征
温度场分析:
整体分布:
- 芯片区域温度最高
- 热量通过散热器扩散
- 温度梯度在界面处最大
局部特征:
- 热点位置与功率密度相关
- 温度梯度反映热流路径
- 边界层效应
定量指标:
- 最高温度
T
m
a
x
T_{max}
Tmax - 温度均匀性指数
σ
T
\\sigma_T
σT - 热阻
R
t
h
=
T
m
a
x
−
T
a
m
b
i
e
n
t
P
R_{th} = \\frac{T_{max} – T_{ambient}}{P}
Rth=PTmax−Tambient
6.2 热点识别
识别方法:
阈值法:
T
>
T
t
h
r
e
s
h
o
l
d
T > T_{threshold}
T>Tthreshold
梯度法:
∣
∇
T
∣
>
G
t
h
r
e
s
h
o
l
d
|\\nabla T| > G_{threshold}
∣∇T∣>Gthreshold
聚类分析: 使用DBSCAN等算法识别热点区域
热点特征参数:
- 位置坐标
- 峰值温度
- 影响范围
- 温度梯度
6.3 热流分析
热流线追踪:
求解常微分方程:
d
r
d
s
=
q
∣
q
∣
\\frac{d\\mathbf{r}}{ds} = \\frac{\\mathbf{q}}{|\\mathbf{q}|}
dsdr=∣q∣q
其中
q
=
−
k
∇
T
\\mathbf{q} = -k\\nabla T
q=−k∇T为热流密度矢量。
热阻网络:
将复杂系统简化为热阻网络:
R
t
o
t
a
l
=
R
c
o
n
t
a
c
t
+
R
s
p
r
e
a
d
e
r
+
R
s
i
n
k
+
R
c
o
n
v
R_{total} = R_{contact} + R_{spreader} + R_{sink} + R_{conv}
Rtotal=Rcontact+Rspreader+Rsink+Rconv
7. 优化设计方法
7.1 参数化优化
设计变量:
- 散热器尺寸
(
L
,
W
,
H
)
(L, W, H)
(L,W,H) - 鳍片数量
N
f
i
n
N_{fin}
Nfin - 鳍片厚度
t
f
i
n
t_{fin}
tfin - 基板厚度
t
b
a
s
e
t_{base}
tbase
目标函数:
min
f
=
w
1
T
m
a
x
+
w
2
M
t
o
t
a
l
+
w
3
V
s
i
n
k
\\min f = w_1 T_{max} + w_2 M_{total} + w_3 V_{sink}
minf=w1Tmax+w2Mtotal+w3Vsink
约束条件:
T
m
a
x
≤
T
l
i
m
i
t
T_{max} \\leq T_{limit}
Tmax≤Tlimit
优化算法:
- 梯度下降法
- 遗传算法
- 粒子群优化
- 贝叶斯优化
7.2 拓扑优化
SIMP方法(Solid Isotropic Material with Penalization):
引入密度变量
ρ
∈
[
0
,
1
]
\\rho \\in [0, 1]
ρ∈[0,1]:
k
(
ρ
)
=
k
0
ρ
p
k(\\rho) = k_0 \\rho^p
k(ρ)=k0ρp
其中
p
>
1
p > 1
p>1为惩罚因子。
优化问题:
min
ρ
∫
Ω
T
d
Ω
\\min_{\\rho} \\int_\\Omega T d\\Omega
ρmin∫ΩTdΩ
s.t.
∇
⋅
(
k
(
ρ
)
∇
T
)
+
q
˙
=
0
\\text{s.t. } \\nabla \\cdot (k(\\rho)\\nabla T) + \\dot{q} = 0
s.t. ∇⋅(k(ρ)∇T)+q˙=0
7.3 形状优化
自由变形(FFD):
通过控制点变形几何:
x
′
=
x
+
∑
i
,
j
,
k
N
i
(
u
)
N
j
(
v
)
N
k
(
w
)
Δ
P
i
j
k
\\mathbf{x}' = \\mathbf{x} + \\sum_{i,j,k} N_i(u)N_j(v)N_k(w)\\Delta\\mathbf{P}_{ijk}
x′=x+i,j,k∑Ni(u)Nj(v)Nk(w)ΔPijk
伴随方法:
高效计算目标函数对设计变量的梯度。
8. 不确定性量化
8.1 参数不确定性
随机输入参数:
- 材料导热系数
k
k
k - 对流换热系数
h
h
h - 热源功率
P
P
P - 环境温度
T
a
m
b
i
e
n
t
T_{ambient}
Tambient
传播方法:
蒙特卡洛模拟:
- 采样输入参数
- 多次求解
- 统计分析输出
多项式混沌展开:
T
(
ξ
)
=
∑
i
=
0
P
c
i
Ψ
i
(
ξ
)
T(\\xi) = \\sum_{i=0}^P c_i \\Psi_i(\\xi)
T(ξ)=i=0∑PciΨi(ξ)
随机配点法: 在特定配置点上求解
8.2 敏感性分析
全局敏感性指标:
Sobol指数:
S
i
=
V
X
i
(
E
X
∼
i
(
Y
∣
X
i
)
)
V
(
Y
)
S_i = \\frac{V_{X_i}(E_{X_{\\sim i}}(Y|X_i))}{V(Y)}
Si=V(Y)VXi(EX∼i(Y∣Xi))
局部敏感性:
S
i
l
o
c
a
l
=
∂
T
m
a
x
∂
p
i
⋅
p
i
T
m
a
x
S_i^{local} = \\frac{\\partial T_{max}}{\\partial p_i} \\cdot \\frac{p_i}{T_{max}}
Silocal=∂pi∂Tmax⋅Tmaxpi
9. 验证与确认
9.1 代码验证
方法验证:
解析解对比:
- 简单几何有解析解
- 验证数值精度
网格收敛性:
∥
T
h
−
T
e
x
a
c
t
∥
≤
C
h
p
\\|T_h – T_{exact}\\| \\leq Ch^p
∥Th−Texact∥≤Chp
守恒性检验:
- 能量守恒
- 热流平衡
9.2 实验确认
对比实验:
- 红外热像仪测量
- 热电偶测温
- 热流计测量
误差分析:
误差
=
∣
T
s
i
m
−
T
e
x
p
∣
T
e
x
p
×
100
%
\\text{误差} = \\frac{|T_{sim} – T_{exp}|}{T_{exp}} \\times 100\\%
误差=Texp∣Tsim−Texp∣×100%
9.3 不确定度评估
数值不确定度:
- 离散误差
- 迭代误差
- 舍入误差
建模不确定度:
- 几何简化
- 边界条件近似
- 材料属性偏差
10. 工程应用扩展
10.1 瞬态热分析
应用场景:
- 启动/关机过程
- 功率波动
- 热循环载荷
数值方法:
- 隐式时间积分
- 自适应时间步长
- 并行时间推进
10.2 多物理场耦合
热电耦合:
∇
⋅
(
k
∇
T
)
+
ρ
J
2
=
0
\\nabla \\cdot (k \\nabla T) + \\rho J^2 = 0
∇⋅(k∇T)+ρJ2=0
热应力耦合:
∇
⋅
σ
+
α
E
∇
T
=
0
\\nabla \\cdot \\boldsymbol{\\sigma} + \\alpha E \\nabla T = 0
∇⋅σ+αE∇T=0
流热耦合:
- 共轭传热
- 自然对流
- 相变传热
10.3 可靠性分析
失效模式:
- 过热失效
- 热疲劳
- 热冲击
可靠性指标:
R
=
P
(
T
<
T
f
a
i
l
u
r
e
)
R = P(T < T_{failure})
R=P(T<Tfailure)
11. 本章小结
本章通过一个完整的电子散热案例,综合展示了导热数值模拟的完整流程:
核心流程
问题定义:
- 工程背景分析
- 数学模型建立
- 边界条件确定
数值实现:
- 有限体积离散
- 非均匀材料处理
- SOR迭代求解
- 高级加速技术
结果分析:
- 温度场可视化
- 热点识别
- 热流分析
- 优化建议
关键技术
工程价值
导热数值模拟是现代工程设计的重要工具,掌握其完整流程对于解决复杂工程问题具有重要意义。
