在便携式数显风扇应用中，需要一款高度集成的芯片，能够同时管理锂电池充电、电机驱动、数码管显示、按键控制和定时睡眠等功能。SA8115 是一款专为便携式数显风扇设计的高性能、低功耗集成控制芯片，采用 ESSOP10 或 SSOP10 封装，内部集成了锂电池充电管理模块、电机驱动模块（含功率 MOS 和续流二极管）、五档按键控制逻辑、数码管显示驱动、自动温控和 4 小时定时睡眠功能。其支持 5V USB 输入，充电电流在纯充电模式下可达 850mA，边充边放模式下为 550mA，电机驱动持续电流高达 2.3A（ESSOP10 封装），待机电流仅 2.5μA，为智能数显风扇提供了完整的单芯片解决方案。本解析将基于完整数据手册，系统阐述 SA8115 的核心特性、参数设置及工程化设计要点。
一、芯片核心定位

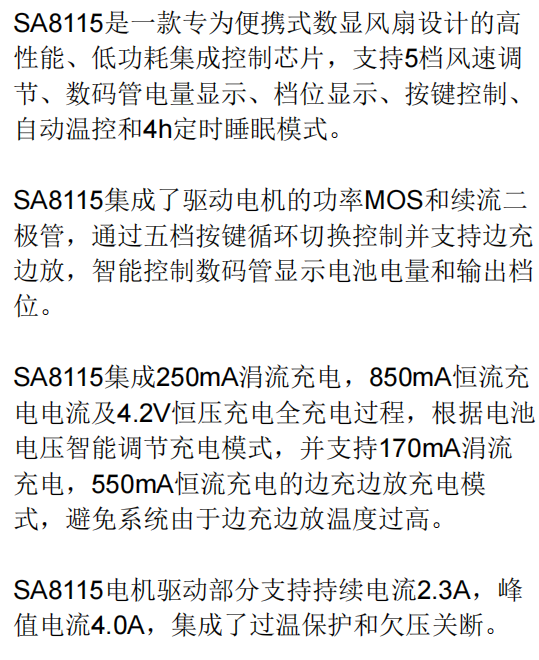

SA8115 是一款面向便携式数显风扇应用的全集成驱动控制芯片，其核心价值在于：
-
高度集成：单芯片集成锂电池充电管理、电机驱动（含续流二极管）、五档按键控制、数码管显示驱动、定时睡眠和保护电路，外围元件极少；
-
完善的充电管理：支持 250mA 涓流充电、850mA 恒流充电和 4.2V 恒压充电，自动再充电，并针对边充边放场景优化为 170mA 涓流和 550mA 恒流，避免系统过热；
-
强大的电机驱动：内置功率 MOS 和续流二极管，持续输出电流 2.3A（ESSOP10 封装），峰值电流 4.0A，五档风速通过 PWM 占空比调节；
-
智能显示控制：直接驱动数码管，初次上电自检，切换档位时先显示档位（H1~H5）4.5 秒，后切换为电量数字显示，并每分钟刷新一次；
-
便捷的人机交互：单键控制五档风速循环切换，内置 20ms 按键滤波，长按不连续触发；
-
低功耗管理：待机电流仅 2.5μA，内置 4 小时定时睡眠功能，自动关机节能；
-
完善的保护功能：集成 VCC 过压保护（7.8V）、欠压闭锁、电池低压报警（2.75V 触发 1Hz 闪烁）、欠压关断和过温保护（187°C）。

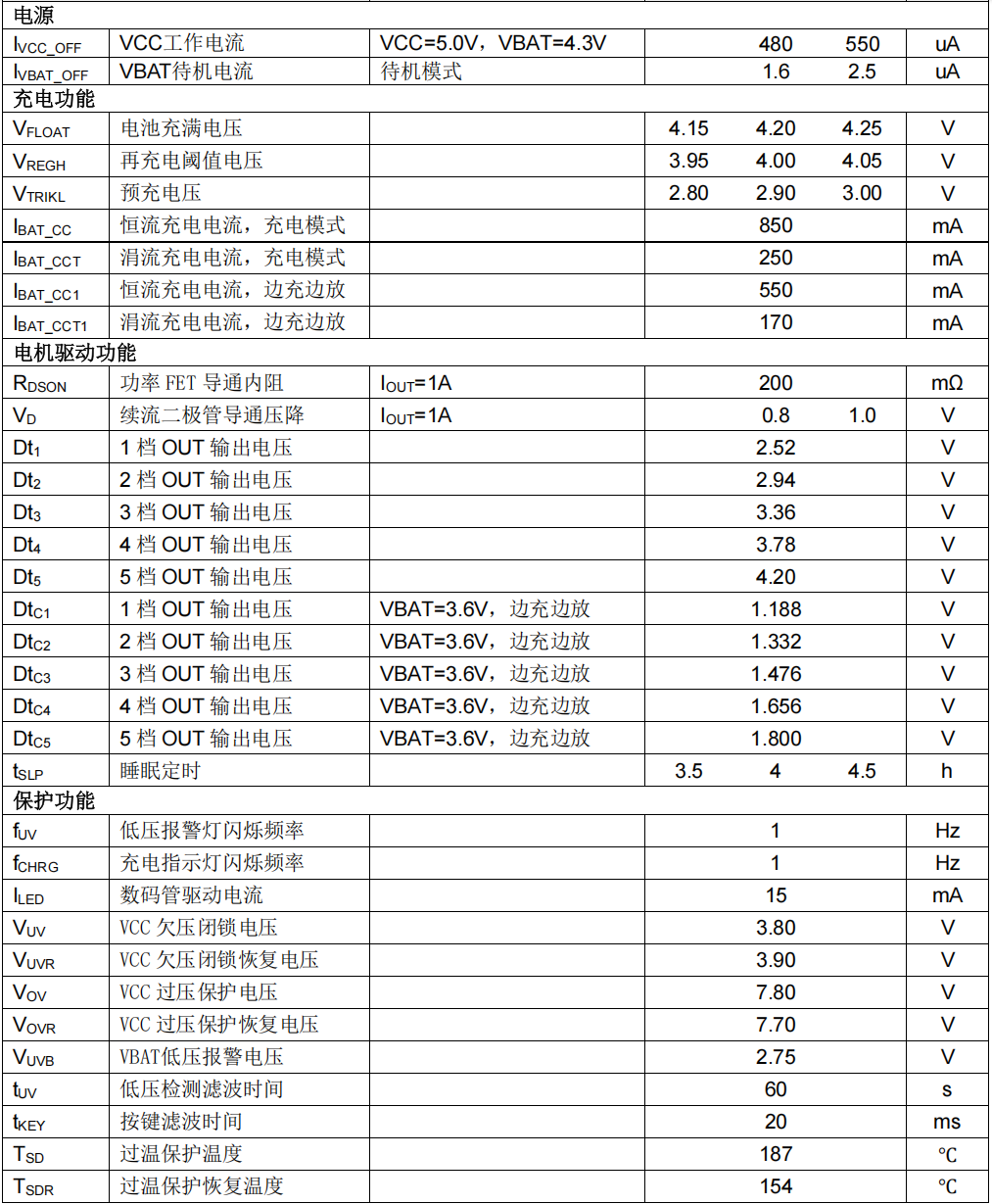

二、关键电气参数详解
电源输入（VCC）
-
VCC 电源电压范围：推荐 4.5V 至 5.5V，绝对最大耐压 15.0V。
-
VCC 工作电流 IVCC_OFF：典型 480μA，最大 550μA（VCC=5.0V，VBAT=4.3V，正常工作）。
-
VCC 欠压闭锁 VUV：典型 3.80V，低于此值关闭输出；恢复电压 VUVR 典型 3.90V。
-
VCC 过压保护 VOV：典型 7.80V，高于此值关闭输出；恢复电压 VOVR 典型 7.70V。
电池端（VBAT）
-
电池充满电压 Vfloat：典型 4.20V，范围 4.15-4.25V。
-
再充电阈值电压 VREG：典型 4.00V（范围 3.95-4.05V），电池电压降至此时重新启动充电。
-
预充电压 VTRIKL：典型 2.90V（范围 2.80-3.00V），低于此值进入涓流充电。
-
低压报警电压 VUVB：典型 2.75V，电池电压低于此值时触发低压报警（数码管闪烁）。
-
VBAT 待机电流 IVBAT_OFF：典型 1.6μA，最大 2.5μA，待机模式下功耗极低。
充电部分
-
恒流充电电流 IBAT_CC（充电模式）：典型 850mA。
-
涓流充电电流 IBAT_CCT（充电模式）：典型 250mA。
-
恒流充电电流 IBAT_CC1（边充边放模式）：典型 550mA。
-
涓流充电电流 IBAT_CC1T（边充边放模式）：典型 170mA。
电机驱动部分
-
功率 FET 导通内阻 RDSon：典型 200mΩ（Iout=1A）。
-
续流二极管导通压降 VD：典型 0.8V，最大 1.0V（Iout=1A）。
-
五档输出电压（VBAT 供电时）： Dt1（1档）：2.5V Dt2（2档）：2.9V Dt3（3档）：3.3V Dt4（4档）：3.7V Dt5（5档）：4.2V
-
五档输出电压（边充边放，VBAT=3.6V）： DtC1：1.188V DtC2：1.332V DtC3：1.476V DtC4：1.656V DtC5：1.800V
-
持续输出电流：ESSOP10 封装最大 2.3A，SSOP10 封装最大 2.0A。
保护与指示
-
低压报警灯闪烁频率 fUV：典型 1Hz。
-
充电指示灯闪烁频率 fCHRG：典型 1Hz。
-
数码管驱动电流 I_LED：典型 15mA。
-
睡眠定时 tSLP：典型 4 小时，范围 3.5-4.5 小时。
-
按键滤波时间 tKEY：典型 20ms。
-
低压检测滤波时间 tUV：典型 60 秒（电池电压低于 2.75V 持续 60 秒后触发欠压关断）。
-
过温保护温度 TSD：典型 187°C，恢复温度 TSDR 典型 154°C。
三、芯片架构与工作原理
内部功能框图
- SA8115 内部包含充电管理模块（CC/CV）、电机驱动模块（含功率 MOS 和续流二极管）、五档按键控制逻辑、数码管显示驱动、定时器、电压电流检测和多种保护电路。VCC 为 5V 输入，VBAT 接电池，OUT 接电机，KEY 接按键，LED1~LED6 接数码管各段。
充电管理
-
当 VCC 接入时，芯片自动对电池充电。充电过程分为三个阶段： 涓流充电：若电池电压低于 2.9V，以 250mA（充电模式）或 170mA（边充边放模式）电流预充电。 恒流充电：电池电压升至 2.9V 以上后，以 850mA（充电模式）或 550mA（边充边放模式）恒流充电。 恒压充电：当电池电压达到 4.2V 时，进入恒压模式，电流逐渐减小。当电流降至一定值时，充电终止。
-
智能再充电：充电终止后，若 VCC 仍存在，芯片监测 BAT 电压。当电压降至 4.0V 以下时，自动重新启动充电。
-
边充边放模式：当 VCC 接入且电机同时工作时，芯片自动降低充电电流和电机输出电压，以避免系统过热。
电机驱动与按键控制

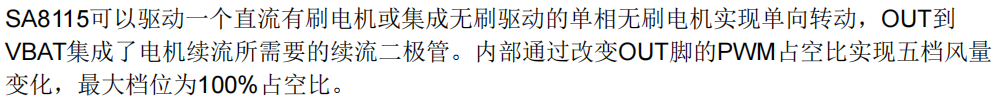

- 芯片通过 KEY 引脚外接按键，单击循环切换五档风速。按键按下时间超过 tKEY（20ms）后触发换挡，长按不会连续触发。档位顺序为：1档 → 2档 → 3档 → 4档 → 5档 → 1档 …（循环）。电机驱动采用 PWM 方式，OUT 引脚输出不同占空比的电压，实现五档风速。芯片内部集成了续流二极管，连接在 OUT 和 VBAT 之间，用于吸收电机反向电动势。

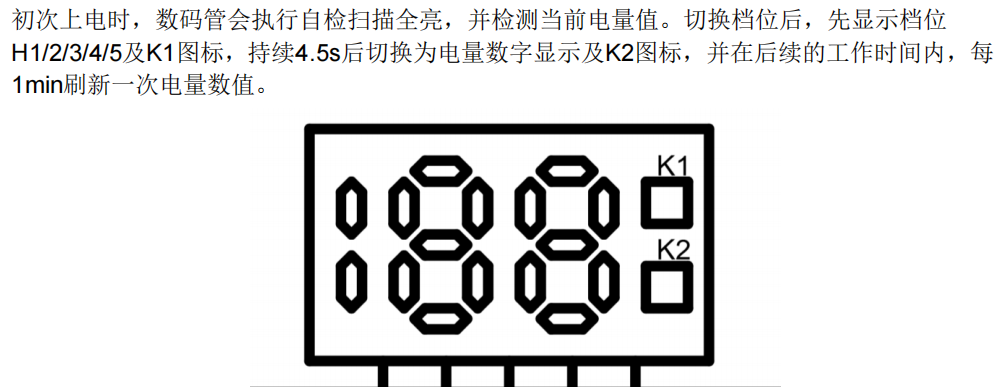

数码管显示逻辑
-
SA8115 直接驱动共阴或共阳数码管（具体需根据电路确定），显示内容包括电池电量和当前档位。
-
初次上电：数码管执行自检扫描全亮，并检测当前电量值。
-
切换档位后：先显示档位信息（H1、H2、H3、H4、H5）及 K1 图标，持续 4.5 秒。
-
4.5 秒后：切换为电量数字显示及 K2 图标，并在后续工作时间内，每分钟刷新一次电量数值。
-
电量显示与电池电压的关系需参考芯片内部逻辑，但手册未给出详细对应表，实际设计中需根据芯片特性验证。
定时睡眠功能
- 芯片内部集成 4 小时定时睡眠功能。在持续工作 4 小时后，输出自动关闭，芯片进入待机模式，待机电流降至 2.5μA 以下。按键可重新唤醒。
保护机制
-
VCC 过压保护：当 VCC 电压超过 7.8V 时，关闭输出；电压降至 7.7V 以下时恢复。
-
VCC 欠压闭锁：当 VCC 电压低于 3.8V 时，关闭输出；电压升至 3.9V 以上时恢复。
-
电池低压报警：当电池电压低于 2.75V 时，触发低压报警，数码管以 1Hz 频率闪烁提示。
-
电池欠压关断：电池电压低于 2.75V 且持续 60 秒后，关闭输出，保护电池。
-
过温保护：当芯片结温超过 187°C 时，关闭输出；温度降至 154°C 时自动恢复。
四、应用设计要点
输入电容
- 在 VCC 引脚与 GND 之间必须放置 0.1μF~1μF 陶瓷电容，并尽量靠近芯片引脚，用于输入去耦，稳定电源电压。
电池端电容
- 在 VBAT 引脚与 GND 之间必须放置 1μF 陶瓷电容，并尽量靠近芯片引脚，以稳定电池电压，滤除噪声。
输出端电容
- 在 OUT 引脚与 VBAT 之间需连接 0.1μF 电容，用于抑制电机快速切换引起的电压尖峰，保护输出端口。
数码管连接
- LED1~LED6 为数码管段选控制脚，需根据数码管类型（共阴或共阳）正确连接。通常每个引脚需串联限流电阻（如 100Ω~330Ω）以限制段电流（典型 15mA）。数码管的公共端需接 GND（共阴）或 VCC（共阳）。
按键连接
- KEY 引脚外接轻触开关到地，用于档位切换。无需外部上拉，芯片内部已处理。
电机连接
- 电机正极接 VBAT，负极接 OUT。芯片内部已在 OUT 与 VBAT 之间集成续流二极管，无需外部添加。
散热设计
- ESSOP10 封装底部有散热焊盘，必须焊接至 PCB 地平面，并通过多个过孔连接至内层或底层地铜箔，以有效释放热量。热阻 θJA 为 48°C/W（ESSOP10），支持 2.3A 持续输出。SSOP10 封装无散热焊盘，热阻 80°C/W，持续电流限制在 2.0A。
PCB 布局要点
-
功率回路：VCC、VBAT、OUT、GND 等大电流走线应尽量宽短，以降低电阻和电感。
-
电容位置：输入电容、电池电容、输出电容必须紧靠芯片相应引脚。
-
地线处理：GND 引脚应直接连接到功率地，散热焊盘需良好接地。
-
数码管走线：段选信号线可适当加宽，但主要考虑限流电阻靠近 LED 引脚。
五、典型应用场景
便携式数显风扇
- SA8115 专为数显风扇设计，可驱动 5V 电机，五档风速调节，数码管实时显示档位和电池电量，4 小时定时睡眠节能，按键控制简单直观。
带 USB 充电的便携设备
- 可作为基础平台，用于其他需要电机驱动和电量显示的便携设备，如小型吸尘器、电动玩具等。
六、调试与故障处理
电机不转或转速异常
-
检查电池电压是否高于 2.75V，若低于则进入低压报警或关断状态。
-
检查 VCC 是否接入且电压正常（4.5V-5.5V），若 VCC 存在则处于边充边放模式，电机电压较低是正常现象。
-
检查按键操作是否正常，单击应循环换挡。
-
检查 OUT 引脚对电机连接是否正确，电机正极应接 VBAT，负极接 OUT。
-
检查是否触发过温或过压保护。
数码管显示异常
-
检查 LED1~LED6 与数码管段选连接是否正确，限流电阻是否合适。
-
检查数码管类型（共阴/共阳）与芯片输出逻辑是否匹配。
-
初次上电时应自检全亮，否则可能连接错误。
按键无反应
-
检查 KEY 引脚到地的按键连接是否正确，按下时应为低电平。
-
检查按键时间是否超过 20ms 滤波时间。
充电异常
-
检查 VCC 电压是否在 4.5V-5.5V 范围内。
-
检查电池电压是否低于 4.2V，若高于则不会充电。
-
检查电池端电容是否焊接正确。
-
检查芯片是否过热进入温度调节模式。
定时睡眠不工作
- 持续工作 4 小时后应自动关机，若未关机，检查是否有关机条件不满足（如 VCC 一直存在？但定时睡眠应独立于充电）。
七、设计验证要点
充电功能验证：
- 用可调电源模拟电池，测试涓流、恒流、恒压各阶段电流和电压，再充电阈值应为 4.0V。
电机驱动验证：
- 单击按键，测量 OUT 引脚对 GND 的电压（实际应为 PWM 波形，平均电压应符合五档输出电压表）。同时验证五档循环。
边充边放验证：
- 在 VCC 接入状态下启动电机，测量充电电流和输出电压，应与边充边放参数一致。
数码管显示验证：
- 模拟不同电池电压和档位，观察数码管显示是否与设计逻辑一致（先显档位后显电量，每分钟刷新）。
定时睡眠验证：
- 持续工作，4 小时后应自动关机，待机电流应降至 2.5μA 以下。
保护功能验证：
- 测试 VCC 过压、欠压、电池低压报警及欠压关断、过温保护等。
八、总结
SA8115 是一款高度集成的便携式数显风扇专用控制芯片，以充电/驱动/显示/控制四合一、五档风速调节、数码管直接驱动、4 小时定时睡眠和边充边放优化为核心优势。其 2.3A 驱动能力和 850mA 充电电流可满足主流数显风扇需求，ESSOP10 封装配合散热焊盘支持大电流输出。芯片内置完善的保护机制，待机功耗极低，为智能数显风扇提供了完整的单芯片解决方案。
成功应用 SA8115 的关键在于：正确选择封装以匹配所需持续电流（ESSOP10 为 2.3A，SSOP10 为 2.0A），注意 ESSOP10 散热焊盘接地设计，合理布局数码管限流电阻，并确保输入/输出电容紧靠芯片。
文档出处 本文基于 SA8115 芯片数据手册 V1.0 整理编写。具体设计、参数计算及元件选型请务必以官方最新数据手册为准，并特别关注封装选择、散热设计、数码管类型匹配及边充边放模式下的电流参数。
