定义
RIP是一种内部网关协议（IGP），是一种动态路由选择协议。是一种基于距离矢量算法的协议，使用跳数作为度量来衡量到达目的网络的距离，RIP通过 UDP 报文进行路由信息的交换，使用的端口号为520。
使用：在配置和管理方面比 OSPF 和 IS-IS 容易，RIP 主要应用于规模较小的网络中，例如校园网或者结构简单的地区性网络。

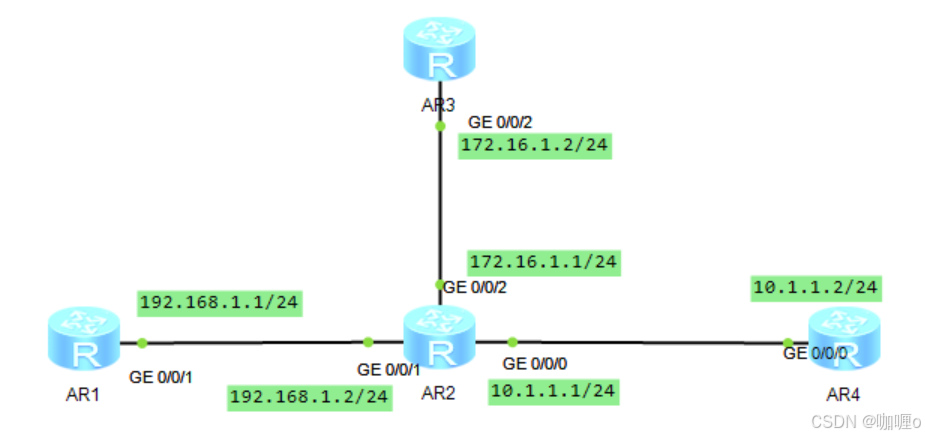

案例配置
配置要求
. 由于要在小型网络中实现设备的网络互连，所以推荐配置RIP-2路由协议
. 配置各接口IP地址，使网络可达
. 在各路由器上使能RIP，基本实现网络互连
. 在各路由器上配置RIP-2版本，提升RIP路由扩展性能
配置代码
AR1
|
<Huawei>sy [Huawei]sysname AR1 [AR1]int g0/0/1 [AR1-GigabitEthernet0/0/1]ip add 192.168.1.1 24 [AR1-GigabitEthernet0/0/1]q [AR1]rip [AR1-rip-1]network 192.168.1.0 [AR1-rip-1]q |
AR2
|
<Huawei>sys [Huawei]sysname AR2 [AR2]int g0/0/1 [AR2-GigabitEthernet0/0/1]ip add 192.168.1.2 24 [AR2-GigabitEthernet0/0/1]int g0/0/0 [AR2-GigabitEthernet0/0/0]ip add 10.1.1.1 24 [AR2-GigabitEthernet0/0/0]int g0/0/2 [AR2-GigabitEthernet0/0/2]ip add 172.16.1.1 24 [AR2-GigabitEthernet0/0/2]q [AR2]rip [AR2-rip-1]network 192.168.1.0 [AR2-rip-1]network 172.16.0.0 [AR2-rip-1]network 10.0.0.0 [AR2-rip-1]q |
AR3
|
<Huawei>sys [Huawei]sysname AR3 [AR3]int g0/0/2 [AR3-GigabitEthernet0/0/2]ip add 172.16.1.2 24 [AR3-GigabitEthernet0/0/2]q [AR3-GigabitEthernet0/0/2]rip [AR3-rip-1]net [AR3-rip-1]network 172.16.0.0 [AR3-rip-1]q |
AR4
|
<Huawei>sys [Huawei]sysname AR4 [AR4]int g0/0/0 [AR4-GigabitEthernet0/0/0]ip add 10.1.1.2 24 [AR4-GigabitEthernet0/0/0]q [AR4]rip [AR4-rip-1]network 10.0.0.0 [AR4-rip-1]q |

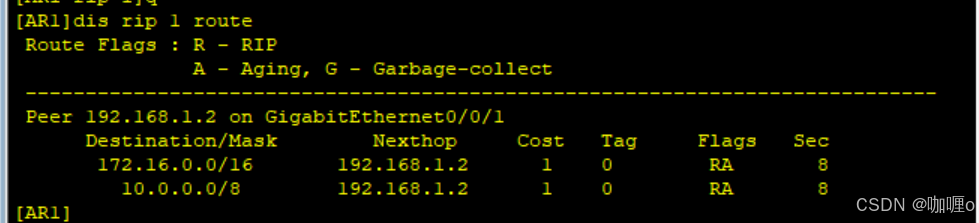

查看AR1的RIP路由表
从路由表中可以看出，RIP-1发布的路由信息使用的是自然掩码
配置RIP的版本，配置RIP-2
AR1
|
[AR1]rip [AR1-rip-1]version 2 [AR1-rip-1]q |
AR2
|
[AR2]rip [AR2-rip-1]version 2 [AR2-rip-1]q |
AR3
|
[AR3]rip [AR3-rip-1]version 2 [AR3-rip-1]q |
AR4
|
[AR4]rip [AR4-rip-1]version 2 [AR4-rip-1]q |

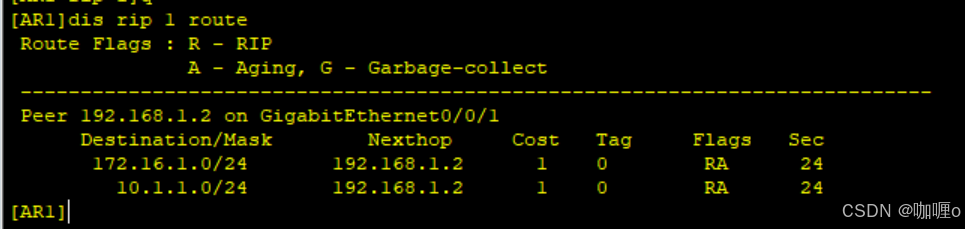

验证配置结果，查看AR1的RIP路由表
从路由表中可以看出，RIP-2发布的路由中带有更为精确的子网掩码信息

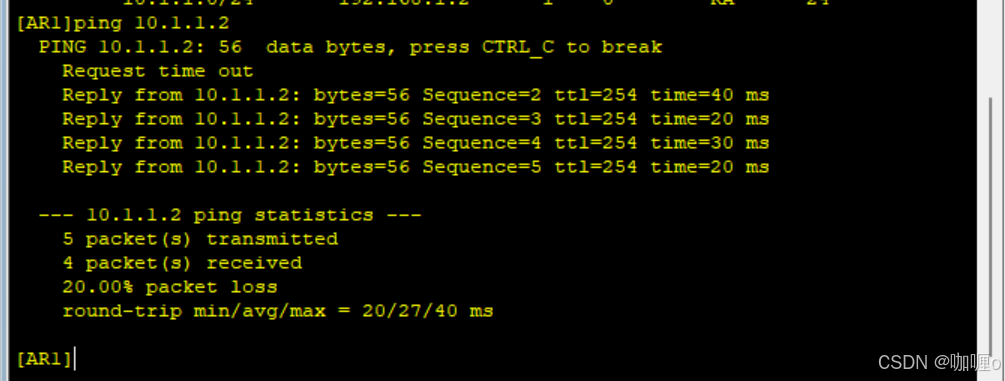

验证连通性
通过以上配置已实现全网互通
RIP 的缺点：
逐跳收敛，收敛慢，故障恢复时间长
传闻路由更新机制，缺少对全局网络拓扑的了解
最多有效跳数为 15，环形组网中，使远端路由不可达
以“跳数”为度量，存在选择次优路径的风险
