【硬核干货】深入理解数据采样系统：从理论公式到工程实践

摘要：在现代电子系统中，模数转换器 (ADC) 和数模转换器 (DAC) 是连接模拟物理世界与数字处理世界的桥梁。本文基于 ADI 智库的权威资料，深入剖析数据采样系统的核心基础，涵盖经典的 SNR 公式推导、奈奎斯特采样定理的工程应用、关键静态与动态指标的解读，以及如何应对孔径抖动和亚稳态等高级挑战。

关键词：ADC, DAC, 信号处理, SNR, 奈奎斯特定理, 抖动, SFDR

一、揭开 SNR = 6.02N + 1.76dB 的神秘面纱

在 ADC 的数据手册或教科书中，我们经常看到信噪比 (SNR) 的理论极限公式： $SNR = 6.02 N + 1.76 d B$ 。但你是否想过这 1.76dB 是从何而来的？

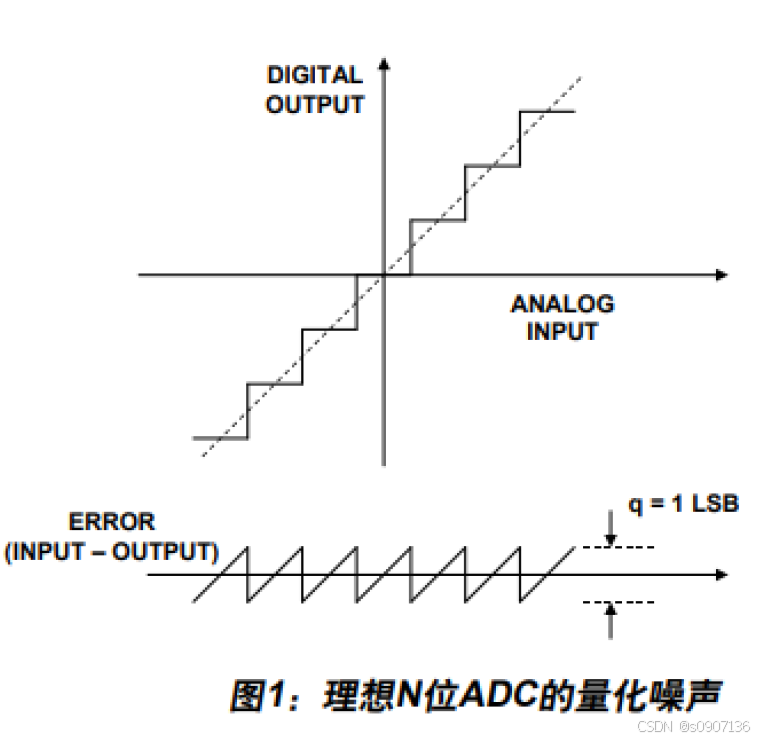

1.1 量化噪声模型

理想 N 位 ADC 在数字化信号时，最大的误差是 $±1/2\\pm 1/2$ LSB。假设量化误差表现为一种非相关的锯齿波形，且分布是均匀的。

在这里插入图片描述

通过对锯齿波误差进行均方根 (RMS) 计算，我们可以得出 RMS 量化噪声电压为 $\\sqrt{12}$ （其中 q 为 1 LSB 的权重）。

1.2 公式的推导

对于满量程的正弦波输入信号，其 RMS 值为 $2^N / 2\\sqrt{2}$ 。
将信号的 RMS 值除以噪声的 RMS 值，并取对数：

$\\log_{10}(\\frac{\\text{信号RMS}}{\\text{噪声RMS}}) = 20 \\log_{10}(2^N \\sqrt{1.5})$

计算结果即为： $6.02 N + 1.76 d B$ 。

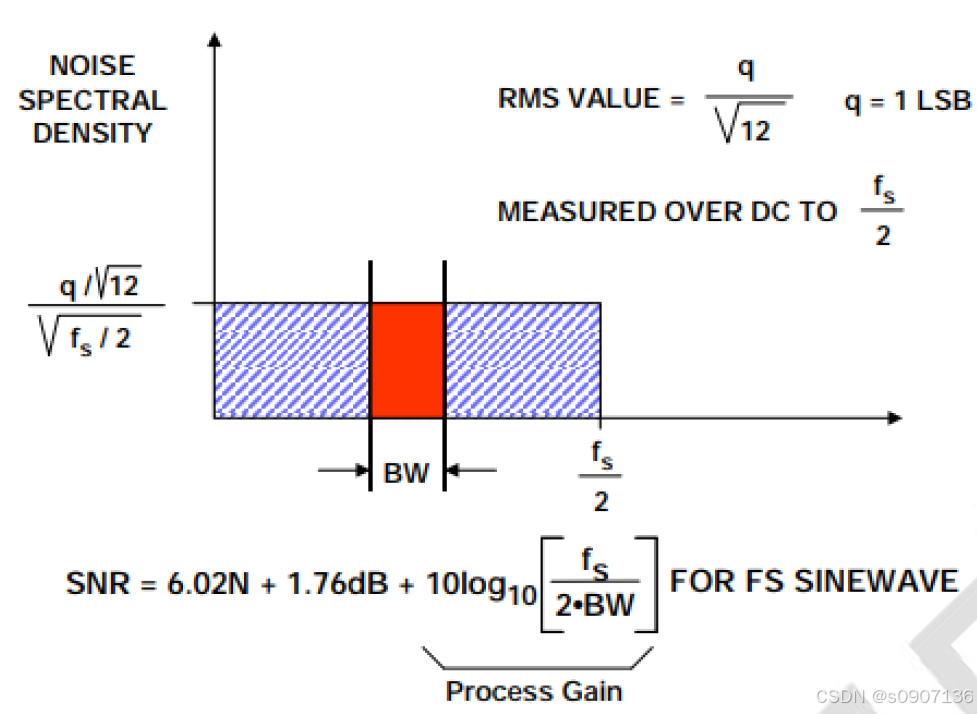

1.3 过采样与处理增益

上述公式基于噪声均匀分布在 DC 到 $f_s/2$ 的奈奎斯特带宽内。如果我们采用过采样（即采样率远高于信号带宽），并结合数字滤波，可以将噪声基底进一步压低，从而获得“处理增益”：

$\\text{Process Gain} = 10 \\log_{10}(\\frac{f_s}{2 \\times BW})$

这意味着，通过增加采样率和数字滤波，我们可以突破 N 位 ADC 的理论 SNR 限制。

在这里插入图片描述

二、读懂数据转换器的“语言”：数字编码

ADC 和 DAC 的数字接口有多种编码格式，理解它们对于正确处理数据至关重要。

2.1 常见编码格式

二进制码 (Binary)：最基础的编码，常用于单极性信号。
二进制补码 (2’s Complement)：处理双极性信号（正负电压）的标准格式，便于 DSP 和处理器进行数学运算。

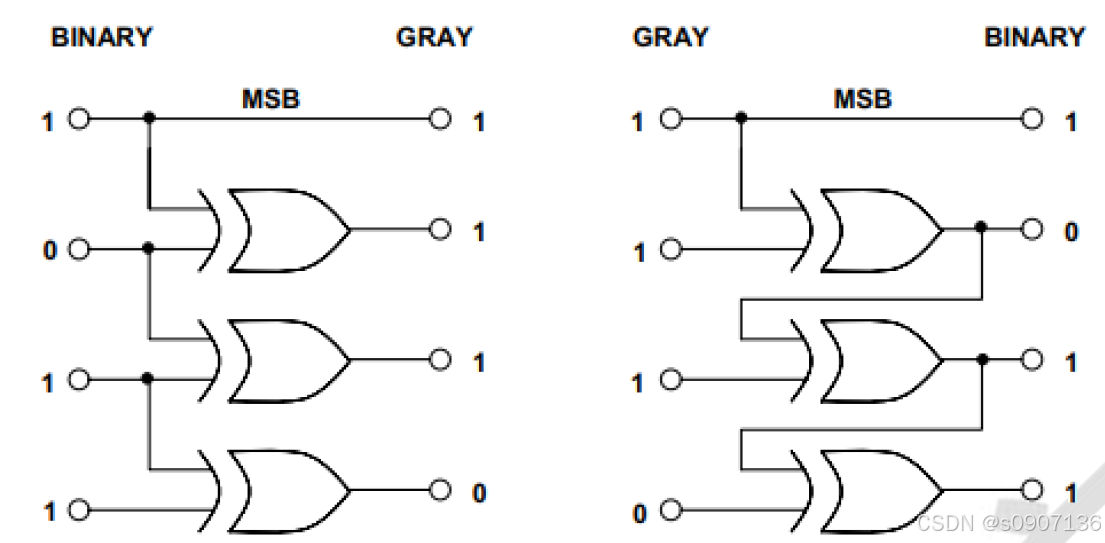

格雷码 (Gray Code)：相邻代码间仅有一位变化。这在减少高频下的亚稳态误差和火花码（Sparkle Codes）方面非常有优势。

在这里插入图片描述

三、静态特性：千万别忽视基本功

在关注高大上的动态指标前，ADC/DAC 的直流静态特性决定了系统的测量精度。

3.1 关键指标

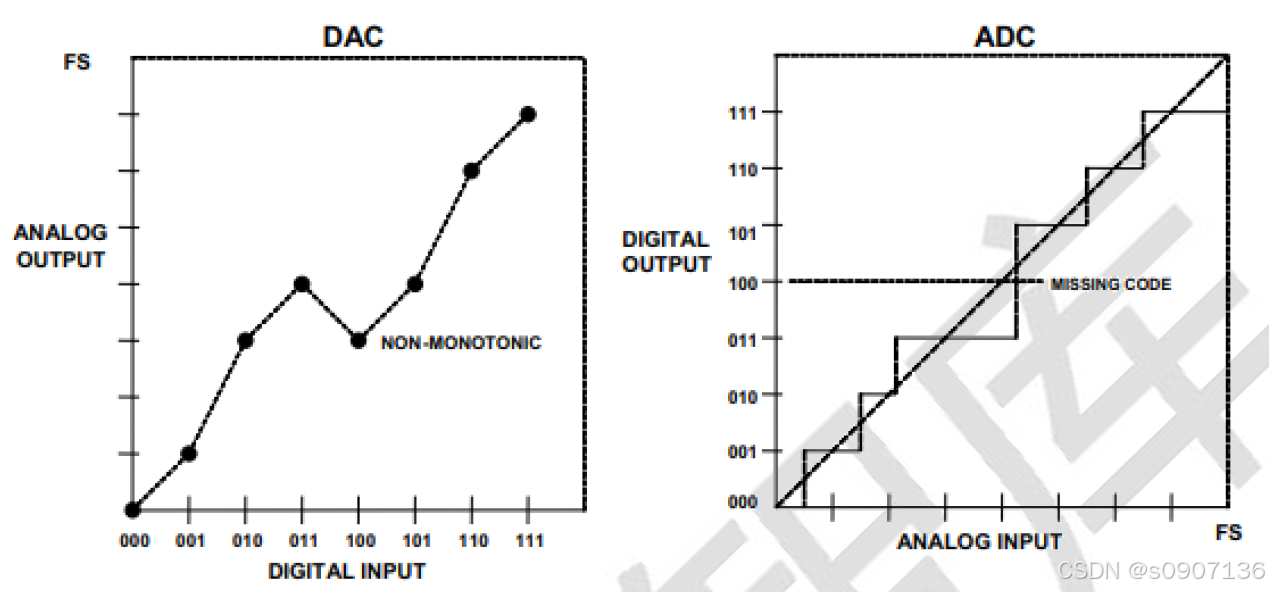

DNL (差分非线性)：理想情况下，数字码每增加 1，模拟量应增加 1 LSB。DNL 描述了实际步长与理想步长的偏差。如果 DNL < -1 LSB，则会出现“失码”现象，这在闭环控制系统中是灾难性的。
INL (积分非线性)：描述了整体传递函数与理想直线的偏差。
单调性：对于 DAC，单调性意味着输入码增加，输出电压必定不下降。

在这里插入图片描述

四、奈奎斯特准则的现代诠释

奈奎斯特准则要求 $f_s > 2 f_{in}$ ，但这仅仅是故事的一半。

4.1 混叠 (Aliasing)

采样过程在频域上等效于卷积。如果信号频率超过 $f_s/2$ ，高频信号会“折叠”回基带，形成混叠干扰。这既是问题，也是机会。

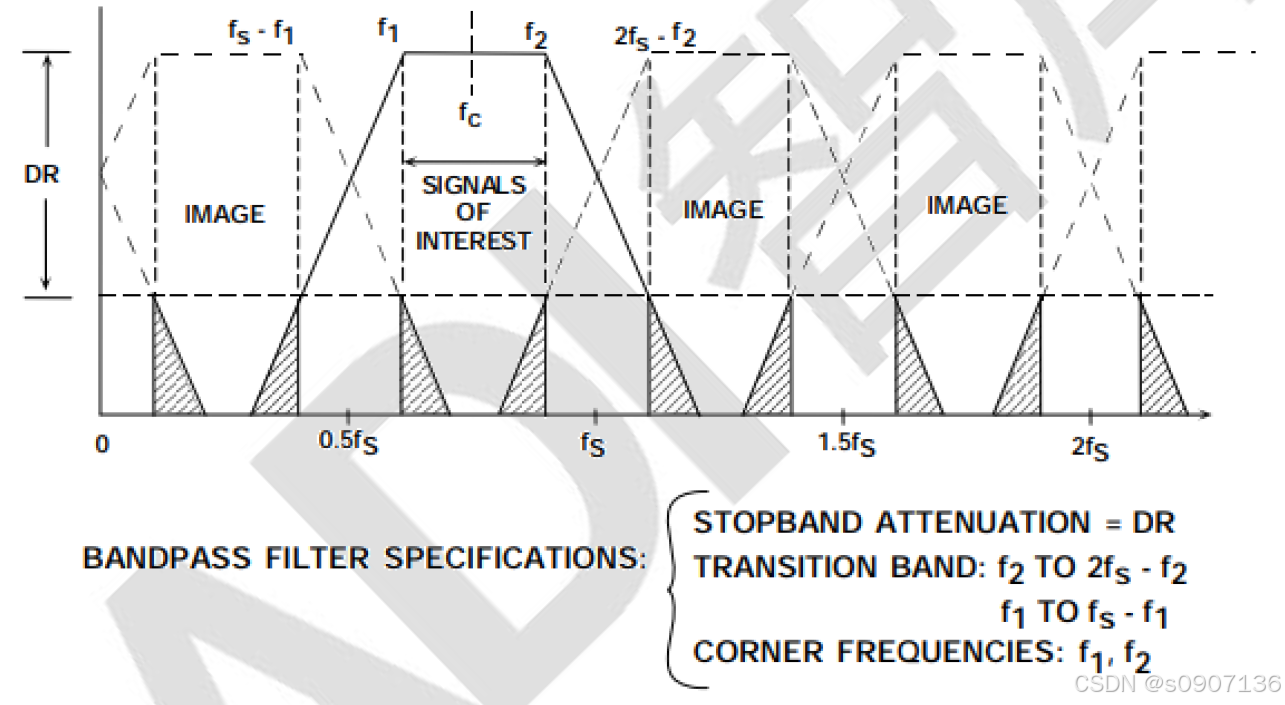

4.2 欠采样 (Undersampling)

利用混叠效应，我们可以对位于第二、第三甚至更高奈奎斯特区的射频/中频 (IF) 信号进行直接采样。此时，ADC 起到了混频器的作用。

注意：欠采样需要配合高品质的带通滤波器 (BPF) 而非低通滤波器，以滤除不需要的奈奎斯特区噪声。

在这里插入图片描述

五、动态指标全家桶：SINAD, ENOB, SFDR

在通信和高速采集应用中，动态指标是选型的核心。

SINAD (信纳比)：信号幅度 RMS 与所有频谱成分（包括谐波和噪声）之比。它是评估 ADC 整体动态性能的最佳指标。
ENOB (有效位数)：由 SINAD 推导而来， $ENOB = (S I N A D - 1.76) /6.02$ 。它反映了 ADC 在处理交流信号时的真实分辨率。

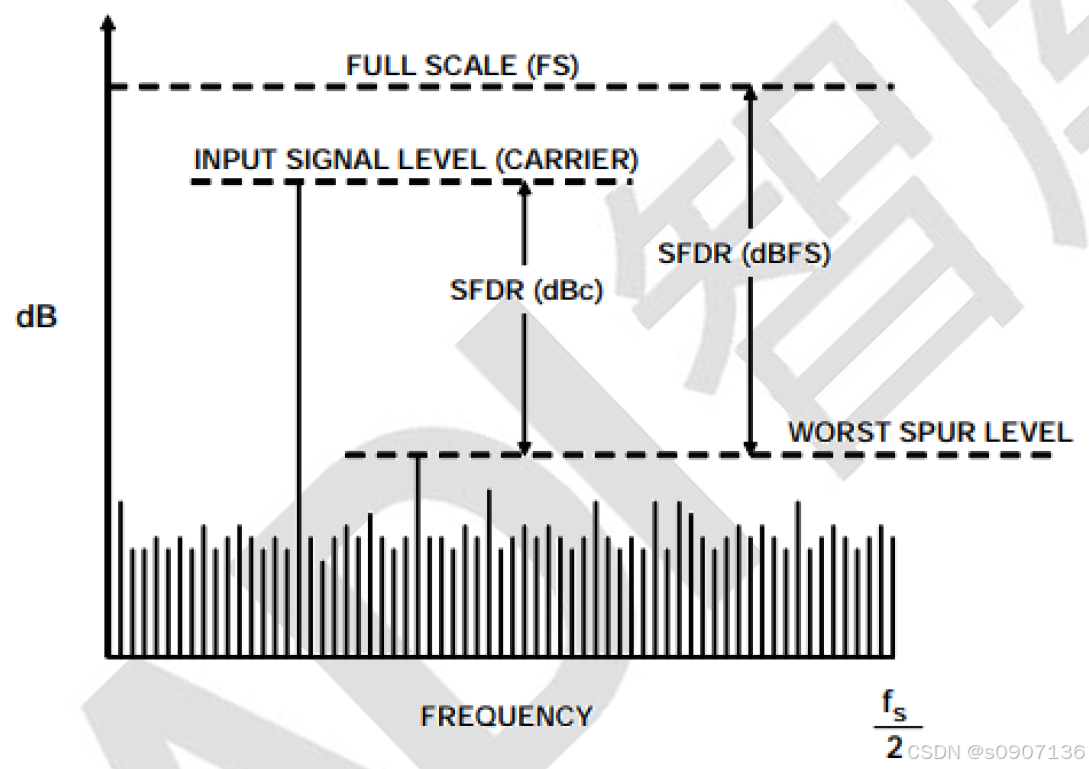

SFDR (无杂散动态范围)：信号 RMS 与频带内最大杂散信号（通常是谐波） RMS 之比。对于通信接收机，SFDR 决定了系统能检测到的最小信号能力（在强干扰存在时）。

在这里插入图片描述

六、进阶话题：抖动、噪声与误码

当追求极致性能时，我们必须面对更深层次的物理限制。

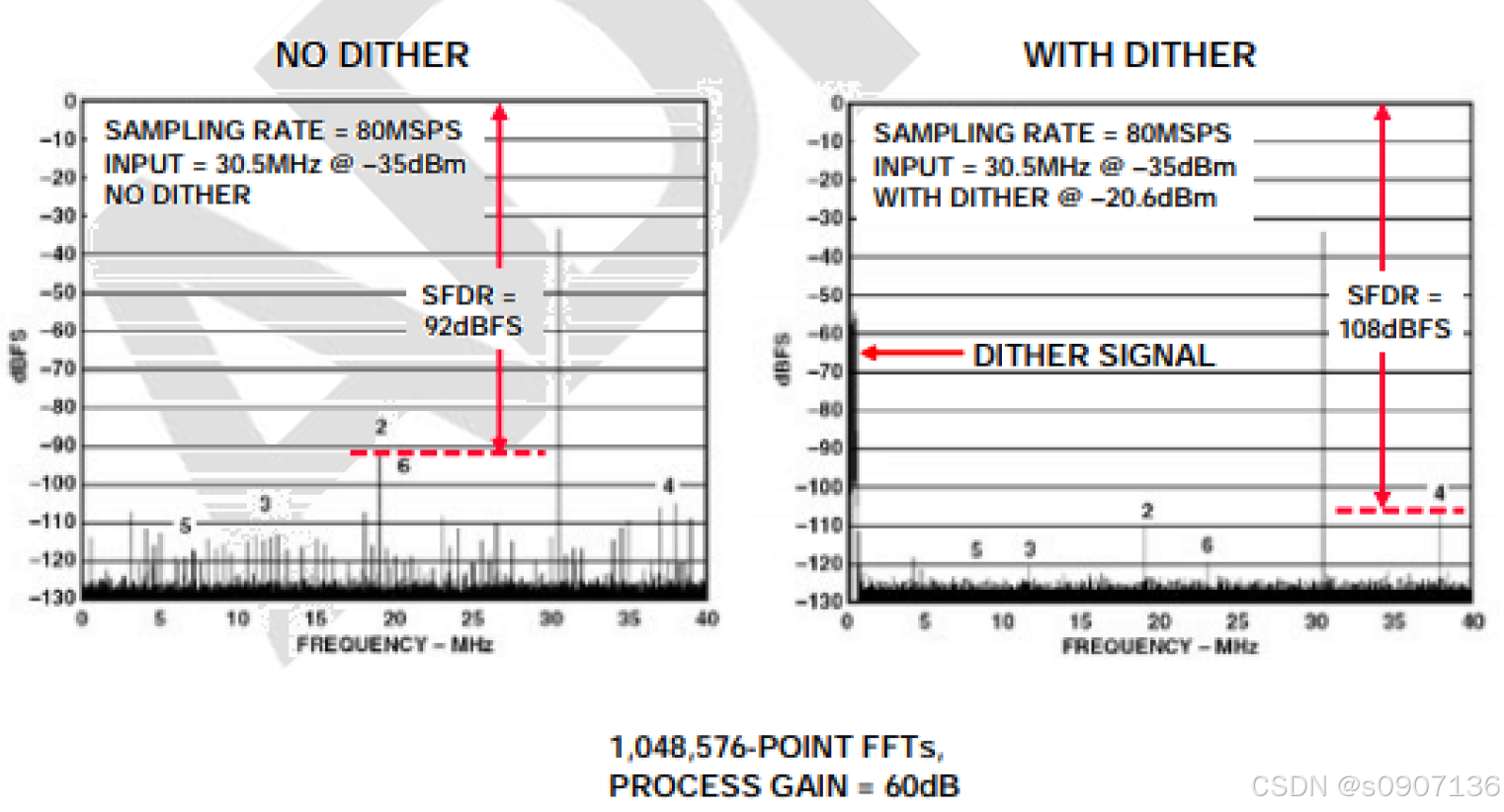

6.1 抖动 (Dither) 是利还是弊？

直觉上噪声是坏事，但在 ADC 中，注入少量的带外噪声（抖动）可以随机化 DNL 误差，从而显著提高 SFDR。这在分级流水线 ADC 中尤为常见。

在这里插入图片描述

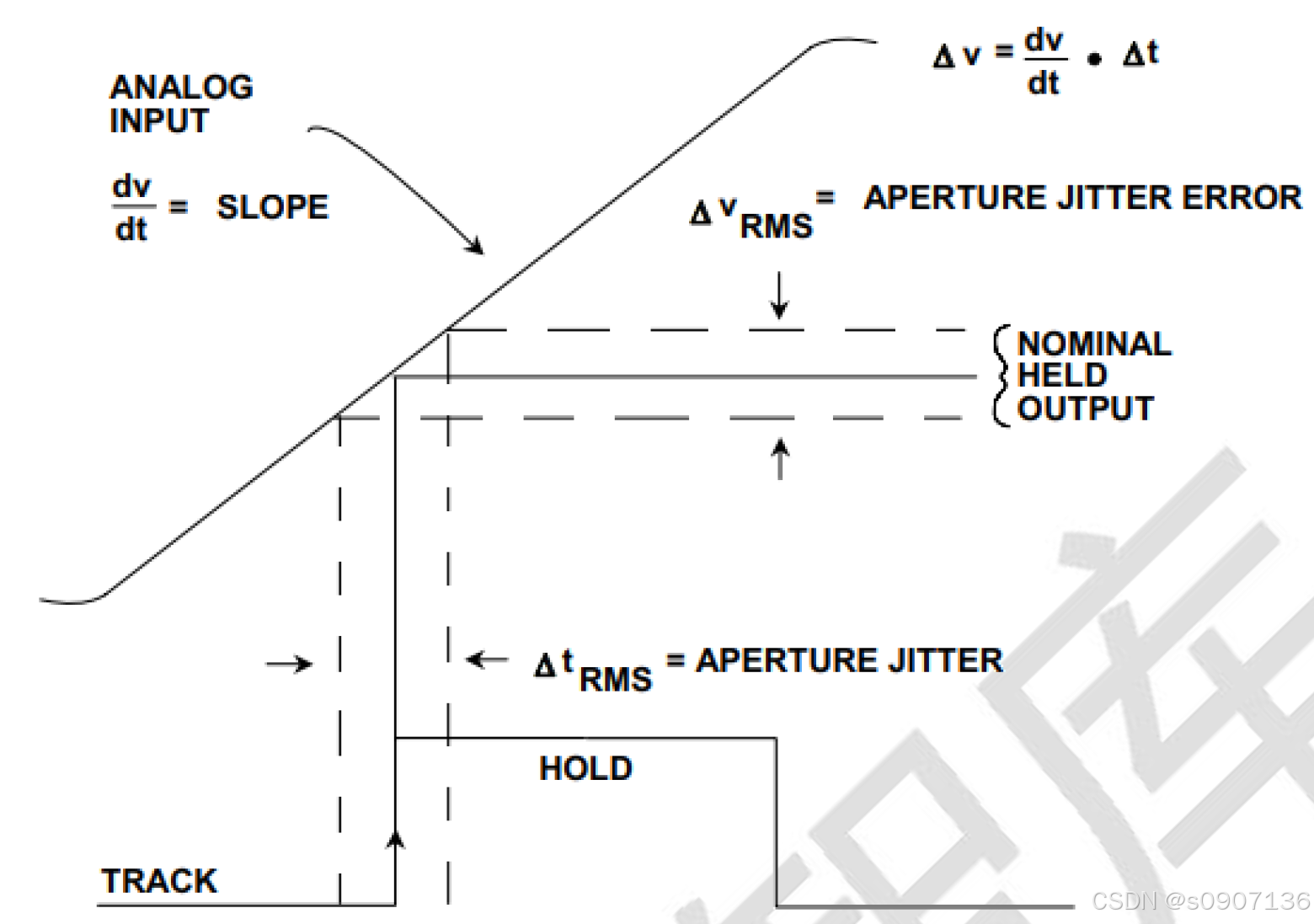

6.2 孔径抖动 (Aperture Jitter) 的杀伤力

对于高频输入信号，采样时钟的极微小抖动（相位噪声）都会转化为电压误差。孔径抖动限制了高频下的最大 SNR：

$\\log_{10}(2\\pi f_{in} t_j)$

例如，要对 100MHz 信号采样并达到 14 位精度，时钟抖动必须小于 0.1ps！这意味着必须使用极低相位噪声的晶振和锁相环。

在这里插入图片描述

6.3 亚稳态与闪码 (Sparkle Codes)

在高速 Flash ADC 中，比较器可能进入“亚稳态”，导致输出产生巨大的随机误差（如输出代码瞬间跳变半个量程），被称为“闪码”或“飞码”。这对误码率 (BER) 敏感的通信系统是严峻挑战，通常通过格雷码编码或硬件纠错来缓解。

七、总结

设计一个优秀的数据采样系统，不仅仅是选择一个高位数的 ADC 那么简单。从理解 $6.02 N + 1.76 d B$ 背后的物理意义，到合理设计抗混叠滤波器，再到严苛的时钟抖动控制，每一个环节都决定了最终的系统性能。

参考资料：

ADI 智库：《数据采样系统基础知识》
Analog Devices Technical Articles & Application Notes

(本文图文素材来源于 ADI 智库公开资料，仅作技术交流使用)
