资料查找方式：
特纳斯电子（电子校园网）：搜索下面编号即可
编号：
CJ-51-2021-029
设计简介：
本设计是基于单片机的音乐播放器，主要实现以下功能：
- 可实现LCD12864显示歌曲的名字和时间以及歌曲序号；
- 可实现通过语音模块控制歌曲的播放以及声音的大小；
- 可实现通过按键控制音乐的播放以及声音的大小；
- 可以通过USB增加减少和更新音乐内容。
标签：51单片机、LCD12864、语音控制、音乐播放

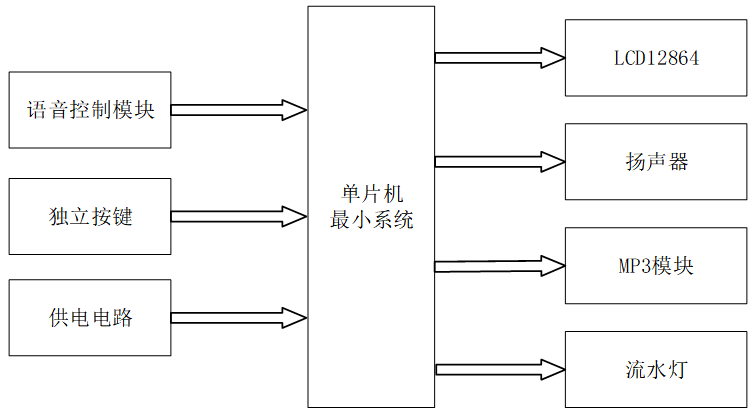

中控部分
- 核心控制器：采用STC89C52单片机，负责接收输入部分的数据，经过内部处理后，控制输出部分的动作。
输入部分
- 通过语音控制播放器的状态，如播放、暂停等。
- 通过五个独立按键实现以下功能：
- 切换音乐。
- 暂停播放。
- 控制音量。
- 为整个系统提供电力支持，确保系统正常运行。
输出部分
- 显示歌曲名称、播放时间、当前播放的歌曲序号等信息。
- 通过该模块播放音乐，提供听觉享受。
- 用于存储和读取音乐文件，支持音乐播放功能。
- 当系统连接电源时，流水灯按规定模式闪烁，提供视觉反馈。
5 实物调试
5.1 电路焊接总图
首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入DC 电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将LCD1602显示屏插入排针。第三部分是单片机模块，本次课题使用的是STC89C52单片机。第四部分是复位电路模块，一个复位按键、10uF极性电容、10k电阻为一个模块焊接，构成复位电路。第五部分是晶振电路模块，由两个30pF瓷片电容、一个11.05926MHz晶振焊接而成。第六部分是USB转TTL模块，焊接下载接口GND、TXD、RXD，将HEX文件下载到单片机中，查看是否能下载正常,测试验证一切正常。第七部分是独立按键模块。第八部分为蜂鸣器和LED指示灯，第九部分事两对红外对管，第十部分是温度检测模块，使用DS18B20温度传感器，检测当前教室的温度，第十一部分是继电器。下图5-1为焊接完整实物图：

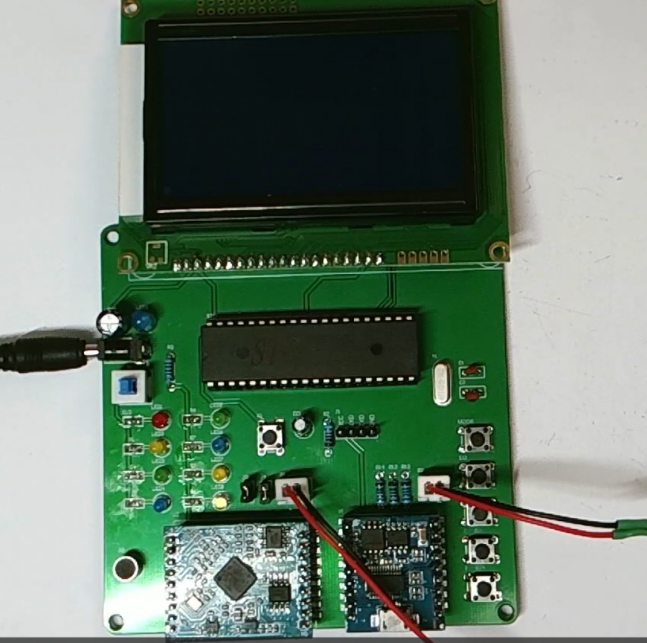

图5-1电路焊接总图
5.2 按键控制音乐播放器测实物测试

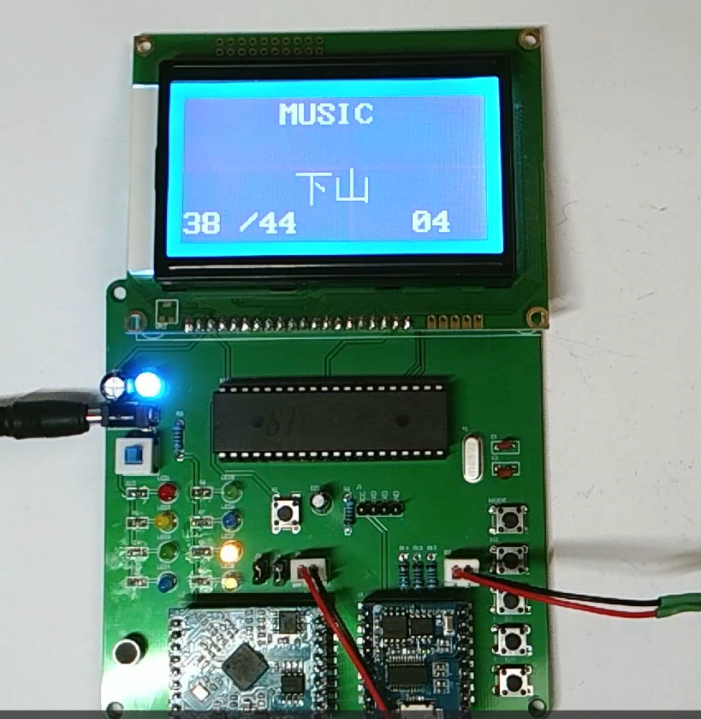

如图5-2所示，下图为上电后，此时显示屏显示当前歌曲，音量。按键K1按下音量加一，按键K2按下音量减一。按键K3是暂停音乐播放音乐按键。按键K4是切换下一曲，按键K5切换下一曲。
图5-2按键控制音乐播放器实物图
5.3 语音控制音乐播放器实物测试

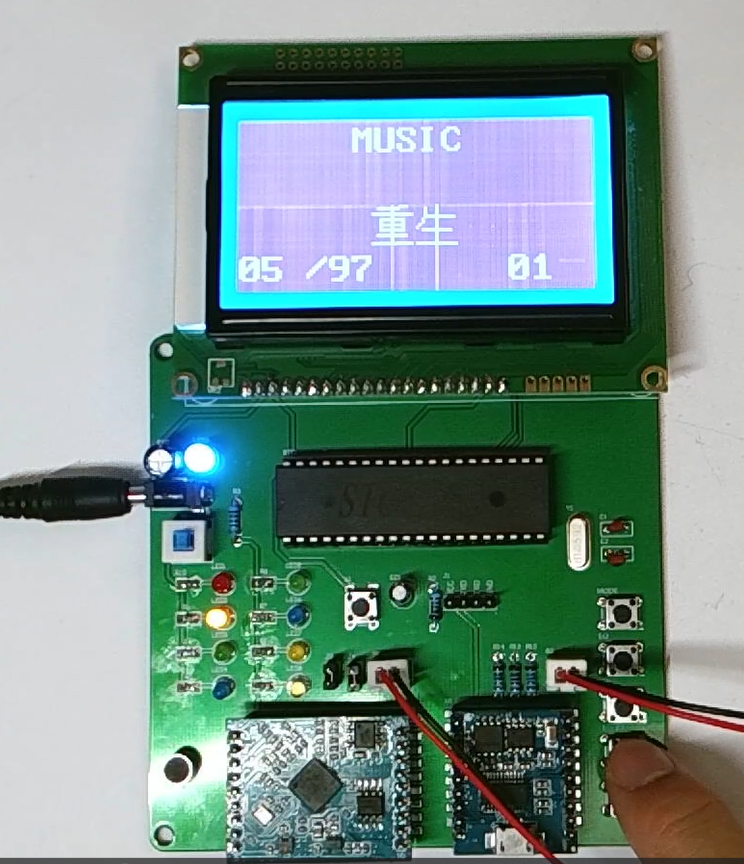

如图5-3所示，此设计中可以用语音控制音乐播放器，先用唤醒词唤醒语音识别SU-03T，唤醒词“小爱同学；智能管家；特纳斯电子；”可以用语音控制音乐播放器，“播放音乐；暂停播放；增大音量；减小音量；上一曲；下一曲”。
图5-3语音控制音乐播放器实物图
设计摘要：
本论文介绍了一种基于STC89C52单片机的音乐播放控制系统设计。该系统的核心控制器采用STC89C52单片机，通过中控部分获取输入数据，并经过内部处理实现对输出部分的精确控制。输入部分包括语音控制模块、独立按键和供电电路，分别实现了通过语音命令、按键操作以及电源供应的功能。输出部分由LCD12864显示模块、扬声器模块、MP3模块和流水灯组成。LCD显示模块能够展示歌曲名称、播放时间及序号等信息，扬声器模块实现音乐播放，MP3模块存储音乐文件，而流水灯在系统通电时以规定的模式闪烁。论文还介绍了系统在不同输入情境下的工作原理，并对系统的性能进行了初步评估。实验结果表明，该音乐播放控制系统能够稳定、可靠地实现音乐的播放、暂停、切换以及音量调节等功能，为用户提供了一种便捷的音乐播放体验。综上所述，本论文设计了一种基于STC89C52单片机的音乐播放控制系统，通过整合语音控制、按键操作和多模块输出，实现了对音乐播放的灵活控制，为智能音乐播放设备的设计提供了有益的参考。
关键词：单片机；语音播报模块；语音识别模块
字数：9000+
内容预览：
摘 要
ABSTRACT
1 引 言
1.1 选题背景及实际意义
1.2 国内外研究现状
1.3 课题主要内容
2 系统设计方案
2.1 系统整体方案
2.2 单片机的选择
2.3 电源方案的选择
2.4 显示方案的选择
3系统设计与分析
3.1 整体系统设计分析
3.2 主控电路设计
3.2.1 STC89C52单片机
3.2.2 晶振电路和复位电路
3.3 液晶屏显示模块
3.4 SU-03T语音识别模块
4 系统程序设计
4.1 编程软件介绍
4.2 主程序流程设计
4.3 按键函数流程设计
4.4 处理函数流程设计
5 实物调试
5.1 电路焊接总图
5.2 按键控制音乐播放器测实物测试
5.3 语音控制音乐播放器实物测试
结 论
参考文献
致 谢
