【硬件设计】新概念模拟电路：放大器与反馈

【硬件设计】新概念模拟电路：放大器与反馈

摘要：本文系统梳理了运算放大器与负反馈的基础理论。文章摒弃了枯燥的公式堆砌，从“虚短虚断”的物理本质出发，探讨了负反馈对电路性能的改善，介绍了方框图法、大运放法等分析技巧，并解析了实际运放的关键参数（$V_{OS}$、$I_B$、噪声等）对电路设计的影响。

一、 理想运算放大器与负反馈的魔法

在模拟电路设计中，运算放大器（Op-Amp）是核心器件。理解运放，首先要从“理想模型”开始，但更重要的是理解负反馈如何将一个高增益、不稳定的器件变成精密易用的放大器。

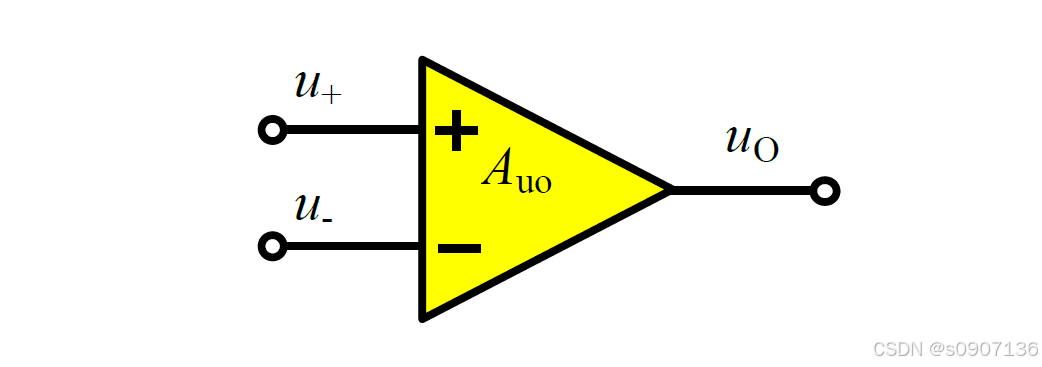

1.1 理想运放的特征

理想运放具有无限大的开环增益 ($A_{uo}\to \infty$)、无限大的输入阻抗 ($R_{in}\to \infty$) 和为零的输出阻抗 ($R_o\to 0$)。其核心关系式为：
$$u_o=A_{uo}(u_{+}-u_{-})$$

1.2 负反馈的引入

虽然理想运放开环增益无穷大，但无法直接使用。通过引入负反馈（将输出信号的一部分回送到反相输入端），我们可以用外部电阻精确控制电路的闭环增益。

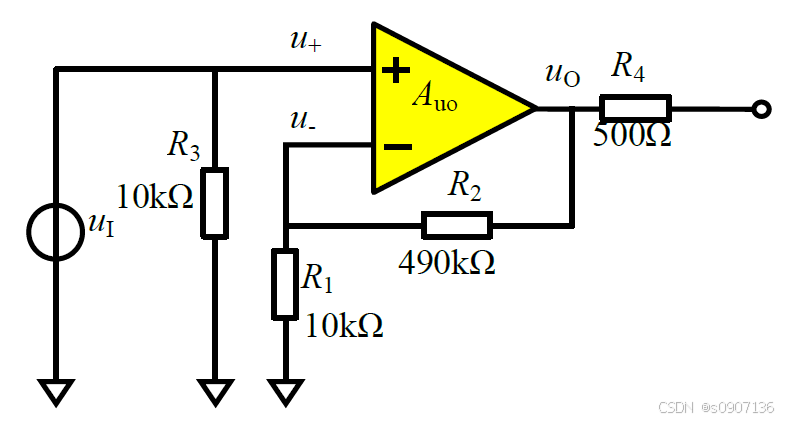

经典案例：同相比例放大器
如下电路所示，尽管运放开环增益很大，但引入 $R_1$ 和 $R_2$ 后，闭环增益稳定为 $1+R_2/R_1$。

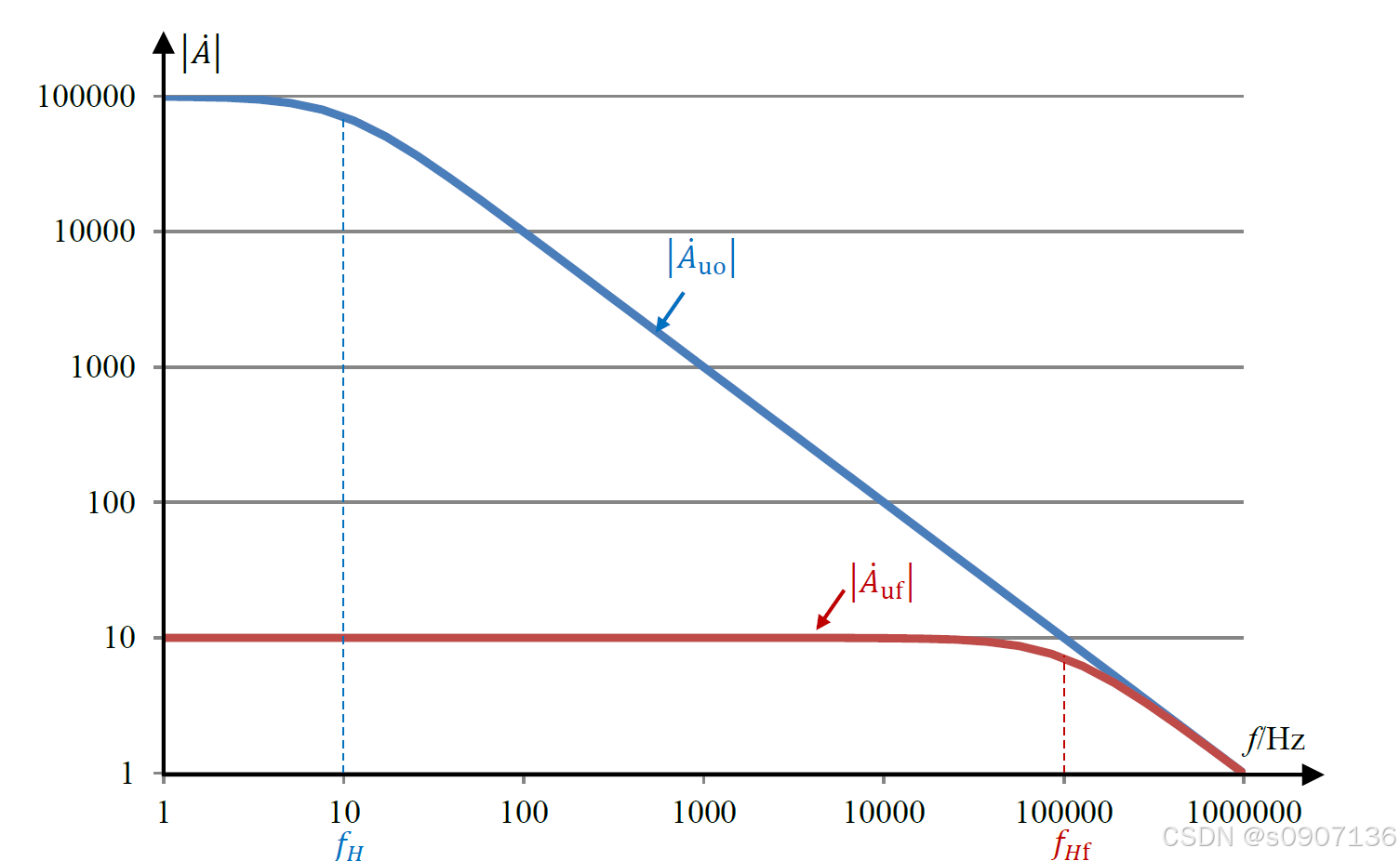

1.3 为什么要用负反馈？

负反馈虽然牺牲了增益大小，但换来了极其宝贵的性能提升：

二、 负反馈电路的分析“三板斧”

面对复杂的运放电路，如何快速分析？书中介绍了三种核心方法。

2.1 方法一：虚短虚断法（最常用）

这是基于深度负反馈条件下的两个推论：

• 虚短 (Virtual Short)：由于 $A_{uo}$ 极大且 $u_o$ 有限，故 $u_{+}-u_{-}\approx 0$。
• 虚断 (Virtual Open)：由于输入阻抗无穷大，流入运放输入端的电流为 0。

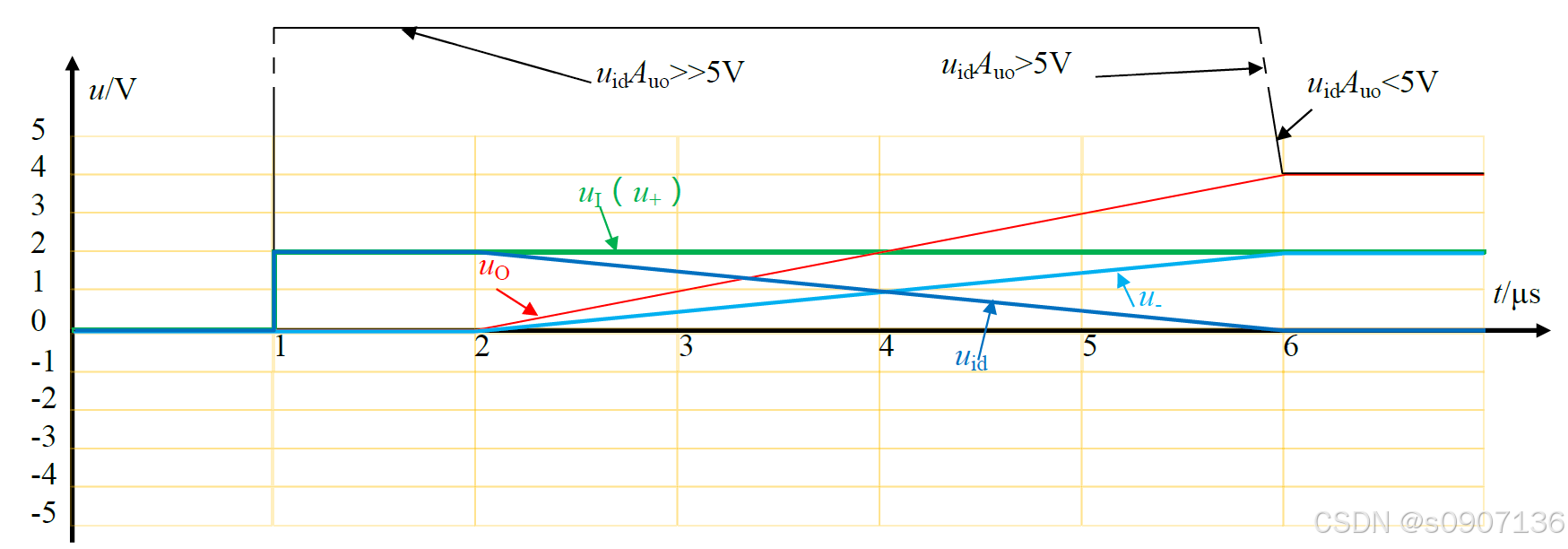

注意： “虚短”并非运放天生具备，而是负反馈机制动态调节的结果。只有电路处于负反馈状态且输出未饱和时，虚短才成立。

2.2 方法二：方框图分析法

当电路结构复杂时，将其抽象为控制理论中的方框图。
$$A_{uf}=\frac{u_o}{u_i}\approx \frac{M}{F}$$
其中 $M$ 是衰减系数（输入到运放的比例），$F$ 是反馈系数（输出回送到输入的比例）。这种方法在计算复杂拓扑（如T型网络）时非常高效。

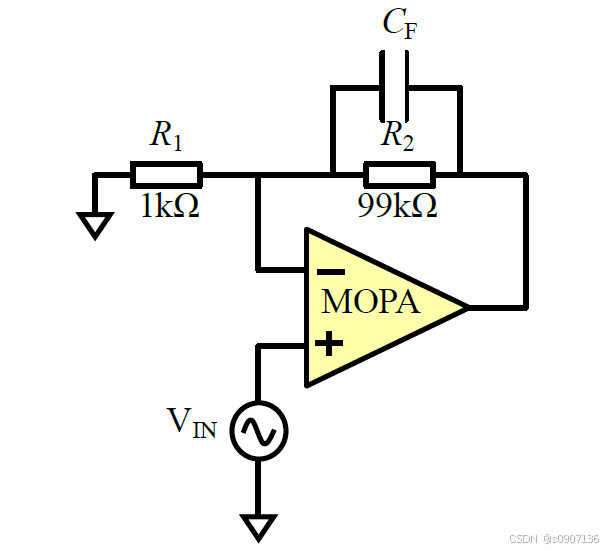

2.3 方法三：大运放法 (MOPA)

对于多级放大或复合放大电路，可以将多级电路整体看作一个“巨大的运算放大器”（MOPA），只关注整体的输入和输出端口，从而简化分析。

三、 经典电路案例解析

书中列举了大量实用电路，以下几个极具代表性：

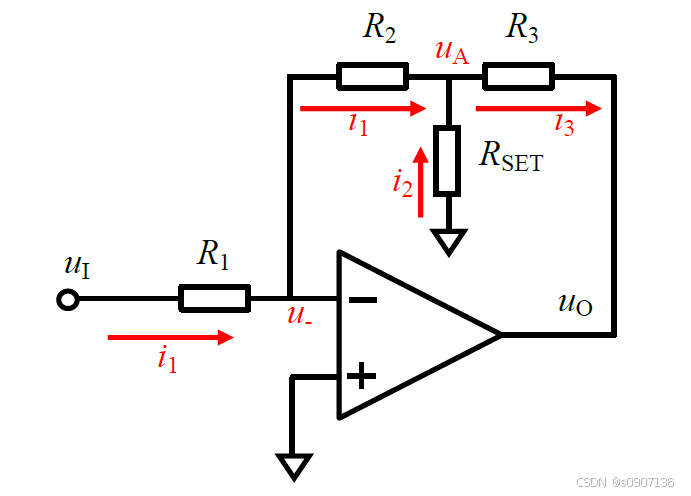

3.1 T型反馈网络

为了在反相放大中实现高增益且保持较小的电阻值（避免使用M$\Omega$级电阻带来的噪声和漏电问题），T型网络是绝佳选择。

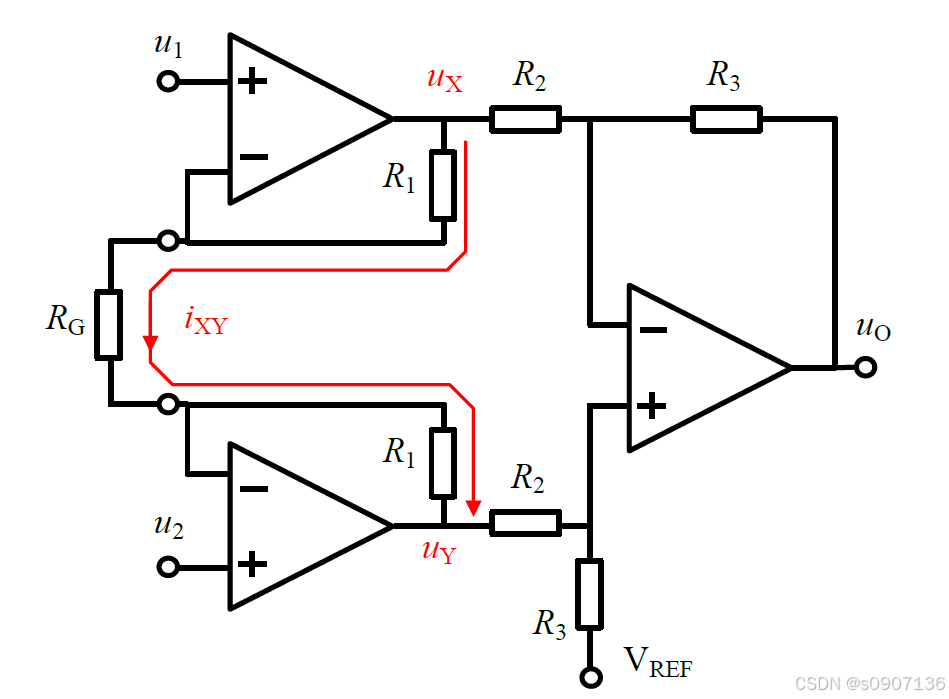

3.2 差分放大与仪表放大器

从基本的减法器到集成仪表放大器（如AD620），解决了输入阻抗低和共模抑制比（CMRR）难匹配的问题。

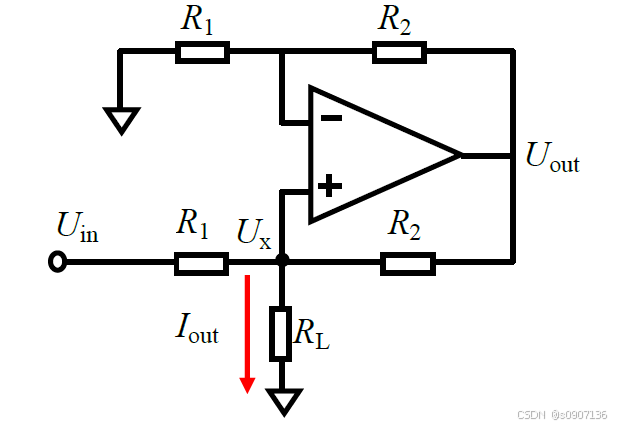

3.3 Howland电流源

一个利用正负反馈平衡实现的精密压控电流源（VCCS），负载可以接地，是工业控制中的常见电路。

四、 警惕！实际运放的非理想参数

在工程设计中，把运放当理想器件往往是“入坑”的开始。必须关注以下关键参数：

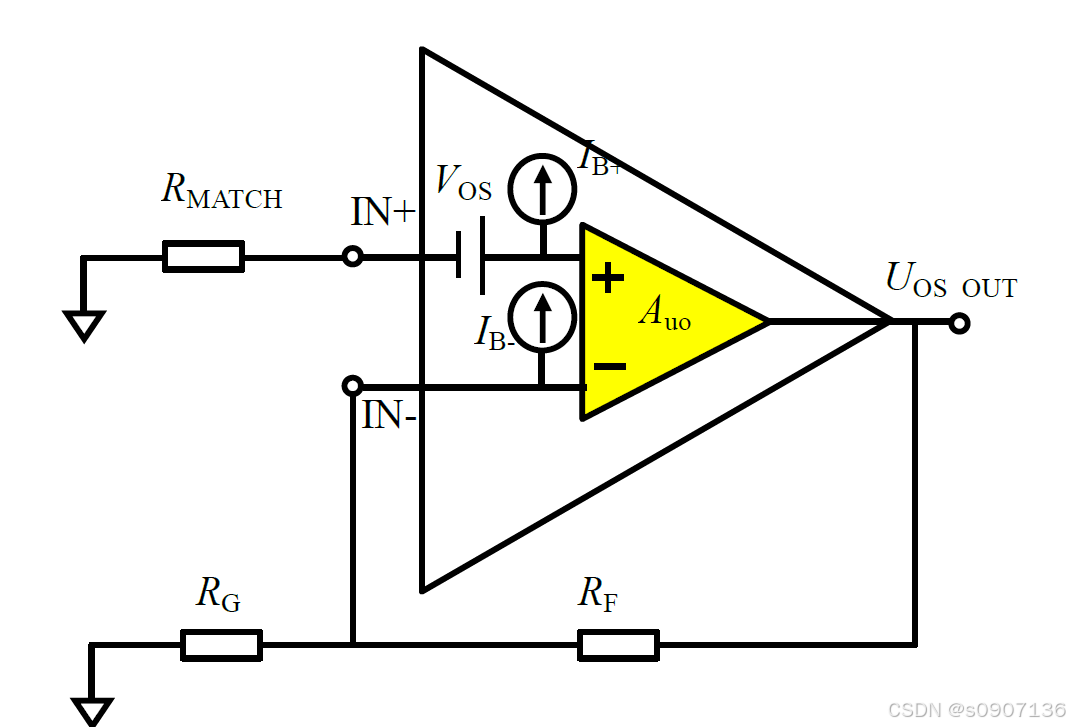

4.1 输入失调电压 ($V_{OS}$) 及其漂移

这是运放直流误差的主要来源。在精密直流放大电路中，毫伏级的 $V_{OS}$ 会被放大，导致输出严重偏离。

• 对策：选择低 $V_{OS}$ 的精密运放（如斩波稳零运放），或进行外部调零。

4.2 输入偏置电流 ($I_B$) 与失调电流 ($I_{OS}$)

对于BJT输入级运放，$I_B$ 可达 $\mu A$ 级。流过外部电阻时会产生额外的误差电压。

• 对策：采用平衡电阻匹配设计（$R_{match}=R_F//R_G$），或者选用FET输入级运放（$I_B$ 为 pA 级）。

4.3 压摆率 (Slew Rate, SR)

决定了运放对大信号的响应速度。如果 SR 不够，高频大信号输出会变成三角波，不仅幅度衰减，还会产生严重失真。

• 公式：$SR>2\pi f_{max}{U}_{peak}$

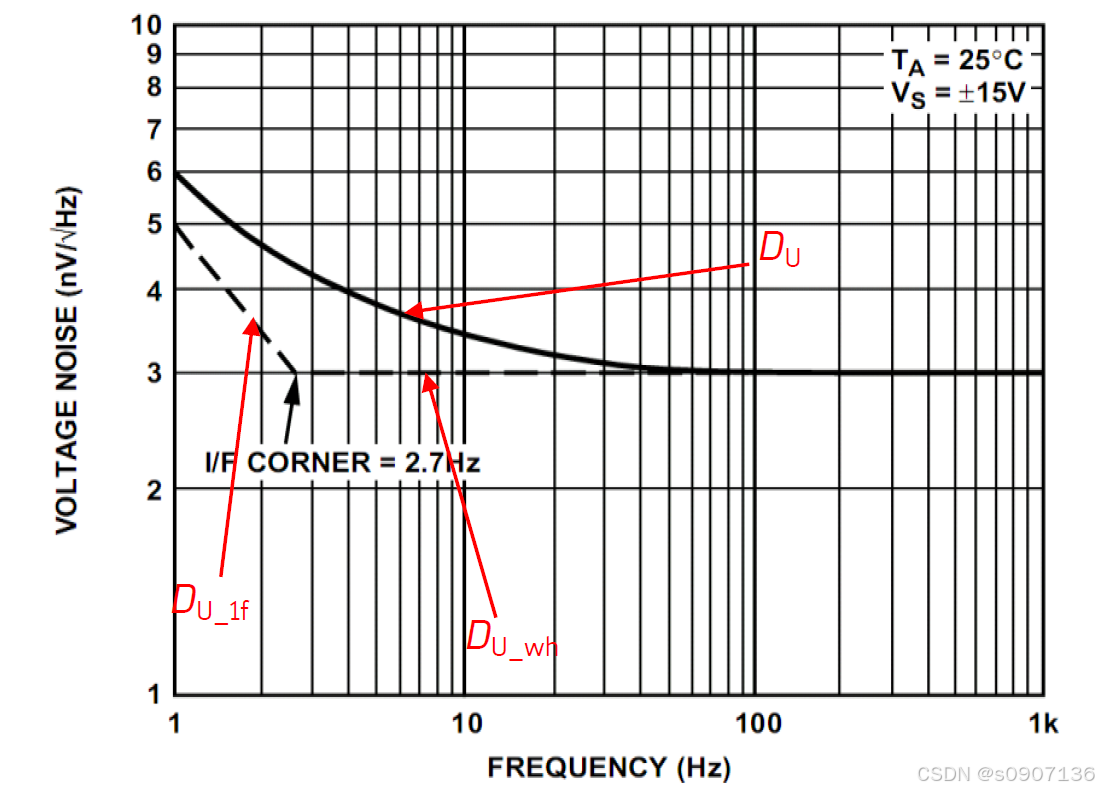

4.4 噪声参数

在微弱信号检测中，运放自身的噪声（电压噪声密度 $e_n$ 和电流噪声密度 $i_n$）往往决定了系统的分辨率下限。

• 计算：噪声遵循均方根叠加原则 ($V_{noise}=\sqrt{V_{n1}^2+V_{n2}^2}$).

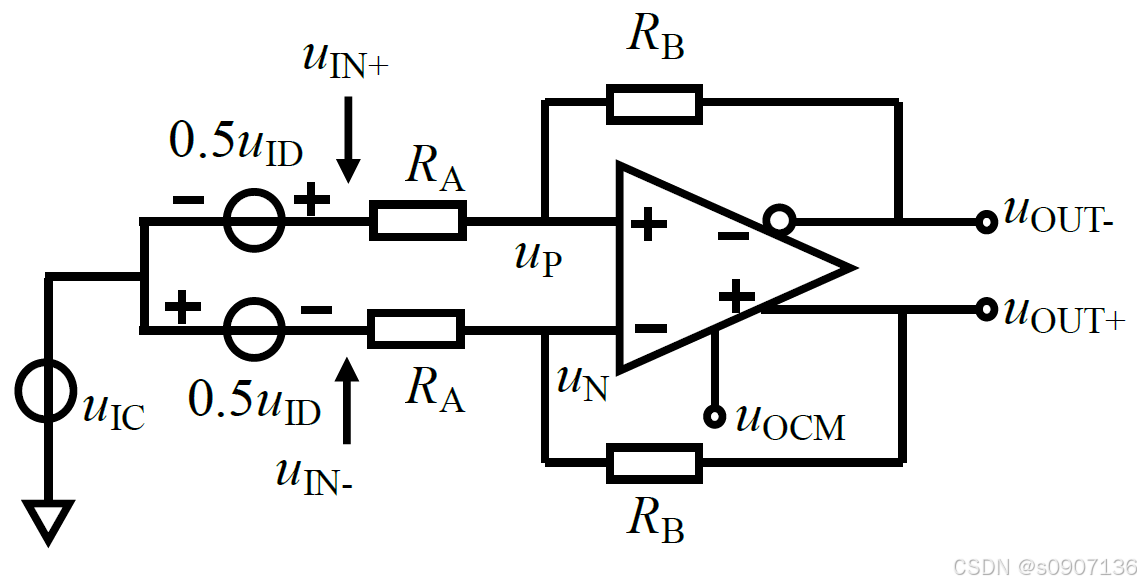

五、 全差分运算放大器 (FDA)

随着ADC技术的发展，全差分驱动变得越来越重要。全差分运放具有两个输入和两个输出，能有效抑制共模噪声和偶次谐波。

核心特性：

六、 总结与建议

注：本文图片素材均截取自《新概念模拟电路》，版权归原作者所有。
