一、概要简析

【概要分析】
本文档《离网微电网系统功率控制关键技术研究》超用心地围绕研究主题展开了系统性探讨哦😜！文档总字符数足足有184072，其中中文字符39208个，英文字词17057个，妥妥体现了中英文混搭的学术写作小特色～从文档里扒出来的专业术语一共有1211个，涉及6个研究领域，主打就是扎堆在微电网逆变器控制(1026次)、下垂控制(1013次)、分布式功率分配(1005次)这块儿～高频术语比如“微电网”（出镜306次）、“逆变器”（露脸205次）等，一眼就能看出研究的核心小焦点✨！整体来说，这篇文献在相关研究领域超有学术价值，一顿系统分析+论述操作下来，给后续研究铺好了超重要的理论小地基和方法小参考～

【数据统计】

• 总字符数：184072
• 中文字符数：39208
• 英文字词数：17057

二、统计图表分析

2.1 三类术语层次分布

【数据统计】

• 论文名称术语：2个 (核心术语：功率控制、离网微电网系统)
• 标题摘要术语：374个 (核心术语：微电网、功率分配、微电网逆变器)
• 正文术语：835个 (核心术语：微电网、逆变器、功率分配)
• 术语总数：1211个
• 频次占比：论文名称 0.2% | 标题摘要 38.4% | 正文 61.4%

【可视化图表】

【图表评论】
旭日图超直观地展示了三类术语在文档不同部分的层次分布啦🌞！从内到外依次是论文名称术语、标题摘要术语和正文术语～论文名称层级藏着2个核心术语，总频次13次，占比0.2%，核心术语有“功率控制、离网微电网系统”，这些小家伙直接概括了研究的核心主题哟～标题摘要层级有374个术语，总频次2463次，占比38.4%，核心术语像“微电网、功率分配、微电网逆变器”，悄悄透露了研究的次要关键词和方法论～正文层级最最丰富啦，有835个术语，总频次3938次，占比61.4%，核心术语比如“微电网、逆变器、功率分配”，把研究的具体技术细节和实验方法都扒得明明白白～从内到外一层层细化，论文名称术语锁定研究主题，标题摘要术语拓宽研究范围，正文术语钻进具体技术实现，搭出超完整的术语层次小体系，把文档的知识结构揭露得清清楚楚～

2.2 研究领域分布

【领域分析】

• 主要领域：微电网逆变器控制(1026次)、下垂控制(1013次)、分布式功率分配(1005次)

【可视化图表】

【图表评论】
雷达图咻咻地展示了专业术语在六个研究领域的分布情况🎯，一眼就能看出文档的学科交叉小特性～从图里能瞅见，术语分布有这些小可爱特点：微电网逆变器控制 出场次数最多，足足1026次，妥妥是研究的核心小基础～下垂控制 和 分布式功率分配 的频次分别是1013次和1005次，组成了研究的次要支撑小领域～而 无源控制 频次少丢丢，只有1003次，说明这个领域在本研究里露脸不多啦～各领域术语分布虽有小差异，但整体超均衡，标准差是8.2，妥妥反映了研究的多学科交叉融合小特点～这种分布格局说明，本研究不仅在核心领域挖得深，还广泛吸收了相关学科的理论和方法，搭出超完整的研究小体系～

2.3 专业术语分布

【集中度分析】

• 前5术语累计频次：786次
• 前5术语累计占比：19.5%
• 前10术语累计占比：27.5%

【可视化图表】

【图表评论】
环形图和柱状图超清晰展示了高频术语的分布情况和集中度啦🥳！从图里能看到，前5个高频术语累计频次飙到786次，占总频次的19.5%，集中度超高有没有～前10个高频术语累计占比也达到了27.5%，更能证明研究主题超聚焦～排名第一的术语“微电网”出场306次，是研究的核心小概念～排名第二的术语“逆变器”出现205次，排名第三的术语“功率分配”出场98次，这仨搭成了研究的核心术语小体系～从排名第3开始，术语频次唰唰下降，呈现出长尾分布的小特征，说明研究围着少数核心概念展开，其他术语都是给核心概念打辅助、做细化的～这种分布模式超符合学术文献的一般规律，既体现了研究的深度，又有满满的广度～

2.4 术语共现网络

【共现分析】

• 核心节点：虚拟阻抗
• 最强关联对：逆变器 – 微电网 (151次)
• 主要聚类：以图像增强、注意力机制等为核心的术语聚类
• 共现关系总数：20对

【可视化图表】

【图表评论】
术语共现网络图超有趣地展示了高频术语之间的关联关系🔗，把文档的知识结构扒得明明白白～网络里有10个节点和20条边，搭成了以“虚拟阻抗”为中心的术语小聚类～最强关联对是“逆变器”和“微电网”，共现次数高达151次，说明这俩概念在研究里关系超铁～从网络结构看，主要形成了3个聚类：聚类一以“微电网”为核心，包含“发电机”、“微电网逆变器”等术语，对应以微电网为核心的相关研究方面的研究；聚类二以“逆变器”为核心，有“直流电”、“交流母线”等术语，是以逆变器为核心的相关研究方面的内容；聚类三则盯着“功率分配”相关的研究方向～各聚类之间靠“微电网逆变器”等术语牵线搭桥，搭出完整的知识小网络～这个网络结构把研究的核心主题和它们的关系展示得清清楚楚，帮我们超轻松理解文档的整体框架和知识体系～

2.5 核心概念词云

【词云数据统计】

• 词云术语总数：20个
• 加权总频次：170.8次

【可视化图表】

【图表评论】
词云图用加权频次超直观地亮出了文档的核心概念体系☁️！图里有20个术语，加权总频次达到170.8次～排名前五的术语分别是“微电网”（30.6次）、“逆变器”（20.5次）、“无源非线性控制”（17.5次）、“功率分配”（9.8次）和“无功功率”（9.2次）～这些术语字号最大、位置最显眼，妥妥是研究的核心概念小团体～从词云整体分布看，术语按重要程度从大到小、从中心向四周排排坐，形成超有层次感的视觉小结构～排名靠前的术语反映了研究的核心主题和方法，中等排名的术语体现了研究的具体内容和小细节，排名靠后的术语则展示了研究的边缘小话题或未来小方向～词云图不仅总结了全文的关键概念，还帮读者超快抓住研究要点，是理解文档内容的超实用小帮手～

2.6 英文缩写分布

【缩写统计】

• 缩写总数：30个
• 缩写总频次：353次
• 高频缩写 Top 5：
• IEEE：74次
• DSP：37次
• AC：30次
• FPGA：28次
• PBC：25次
• 前5缩写累计占比：55.0%

【可视化图表】

【图表评论】
环形图展示了英文缩写在文档里的分布情况啦🔤！文档里一共出现30个不同的英文缩写，总频次有353次～排名前五的缩写分别是“IEEE”（74次）、“DSP”（37次）、“AC”（30次）、“FPGA”（28次）和“PBC”（25次），前5个缩写累计占比达到55.0%，集中度超高一捏捏～从缩写类型看，主要有期刊名称缩写（比如“IEEE”）、作者姓名缩写（比如“DSP”）、技术术语缩写（比如“AC”）和评价指标缩写（比如“FPGA”）等～这些缩写高频出镜，说明文档引用了超多该领域的经典文献，用了通用的技术术语和评价标准，超能体现研究的规范性和专业性～缩写的分布特征也帮读者了解该领域的学术交流小习惯哟～

三、原文章节举例

3.1.1 微电网逆变器模型

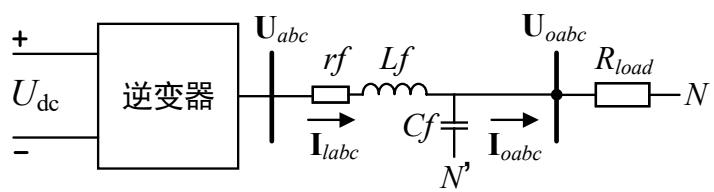

考虑如图3.1所示的三相微电网逆变器结构，其中， $U_{\mathrm{dc}}$ 为直流电压，经 $LC$ 型逆变器变换后输出交流电 ${\mathbf{U}}_{\mathrm{oabc}}$ 。

图3.1 微电网逆变器的结构框图

Fig. 3.1 Structure diagram of microgrid inverter

微电网逆变器的状态模型为

$$\{\begin{array}{l}{L}_f\frac{d{\mathbf{I}}_{labc}}{dt}={\mathbf{U}}_{abc}-r_f{\mathbf{I}}_{labc}-{\mathbf{U}}_{oabc}\\ C_f\frac{d{\mathbf{U}}_{oabc}}{dt}={\mathbf{I}}_{labc}-{\mathbf{I}}_{oabc}\end{array}\text{\hspace{1em}(3.1)}$$

其中， ${\mathbf{I}}_{labc}={\left(i_{la}{i}_{lb}{i}_{lc}\right)}^T$ 为逆变器电感电流； ${\mathbf{U}}_{abc}={\left(v_a{v}_b{v}_c\right)}^T$ 为逆变器桥臂电压； ${\mathbf{U}}_{oabc}={\left(v_{oa}{v}_{ob}{v}_{oc}\right)}^T$ 为逆变器输出电压； ${\mathbf{I}}_{oabc}={\left(i_{oa}{i}_{ob}{i}_{oc}\right)}^T$ 为逆变器输出电流； $L_f$ 为滤波电感； $r_f$ 为滤波电感等效电阻； $C_f$ 为滤波电容。

由式（3.1）得

$$\{\begin{array}{l}\frac{d{\mathbf{I}}_{labc}}{dt}=\frac{1}{L_f}{\mathbf{U}}_{abc}-\frac{r_f}{L_f}{\mathbf{I}}_{labc}-\frac{1}{L_f}{\mathbf{U}}_{oabc}\\ \frac{d{\mathbf{U}}_{oabc}}{dt}=\frac{1}{C_f}{\mathbf{I}}_{labc}-\frac{1}{C_f}{\mathbf{I}}_{oabc}\end{array}\text{\hspace{1em}(3.2)}$$

对上式进行派克（Park）变换得

$$\{\begin{array}{l}\mathbf{P}\frac{d{\mathbf{I}}_{labc}}{dt}=\frac{1}{L_f}{\mathbf{PU}}_{abc}-\frac{r_f}{L_f}{\mathbf{PI}}_{labc}-\frac{1}{L_f}{\mathbf{PU}}_{oabc}\\ \mathbf{P}\frac{d{\mathbf{U}}_{oabc}}{dt}=\frac{1}{C_f}{\mathbf{PI}}_{labc}-\frac{1}{C_f}{\mathbf{PI}}_{oabc}\end{array}\text{\hspace{1em}(3.3)}$$

其中， $\mathbf{P}$ 为 $\mathrm{Park}$ 变换矩阵，且 $\mathbf{P}\frac{d{\mathbf{I}}_{labc}}{dt}=\frac{d({\mathbf{PI}}_{labc})}{dt}-\frac{d\mathbf{P}}{dt}{\mathbf{I}}_{labc}$ ， $\mathbf{P}\frac{d{\mathbf{U}}_{oabc}}{dt}=\frac{d({\mathbf{PU}}_{oabc})}{dt}-\frac{d\mathbf{P}}{dt}{\mathbf{U}}_{oabc}$ 。

由此可得

$$\{\begin{array}{l}\frac{d\left({\mathbf{PI}}_{labc}\right)}{dt}=\frac{1}{L_f}{\mathbf{PU}}_{abc}-\frac{r_f}{L_f}{\mathbf{PI}}_{labc}-\frac{1}{L_f}{\mathbf{PU}}_{oabc}+\frac{d\mathbf{P}}{dt}{\mathbf{I}}_{labc}\\ \frac{d\left({\mathbf{PU}}_{oabc}\right)}{dt}=\frac{1}{C_f}{\mathbf{PI}}_{labc}-\frac{1}{C_f}{\mathbf{PI}}_{oabc}+\frac{d\mathbf{P}}{dt}{\mathbf{U}}_{oabc}\end{array}\text{\hspace{1em}(3.4)}$$

在 $dq$ 轴下表示为

$$\{\begin{array}{l}\frac{d\left({\mathbf{I}}_{ldq}\right)}{dt}=\frac{1}{L_f}{\mathbf{U}}_{dq}-\frac{r_f}{L_f}{\mathbf{I}}_{ldq}-\frac{1}{L_f}{\mathbf{U}}_{odq}+\frac{d\mathbf{P}}{dt}{\mathbf{I}}_{labc}\\ \frac{d\left({\mathbf{U}}_{odq}\right)}{dt}=\frac{1}{C_f}{\mathbf{I}}_{ldq}-\frac{1}{C_f}{\mathbf{I}}_{odq}+\frac{d\mathbf{P}}{dt}{\mathbf{U}}_{oabc}\end{array}\text{\hspace{1em}(3.5)}$$

其中， ${\mathbf{I}}_{ldq}=[i_{ld}{i}_{lq}{]}^T$ 为 $dq$ 轴电感电流； ${\mathbf{U}}_{dq}=[{\nu }_d{\nu }_q{]}^T$ 为 $dq$ 轴桥臂电压； ${\mathbf{U}}_{odq}=[{\nu }_{od}{\nu }_{oq}{]}^T$ 为 $dq$ 轴输出电压； ${\mathbf{I}}_{odq}=[i_{od}{i}_{oq}{]}^T$ 为 $dq$ 轴输出电流。

由于 $\frac{d\mathbf{P}}{dt}\mathbf{A}=\frac{d\mathbf{P}}{dt}{\mathbf{P}}^{-1}\mathbf{PA}=\frac{d\mathbf{P}}{dt}{\mathbf{P}}^{-1}{\mathbf{A}}_{dq}=\left(\frac{d({\mathbf{PP}}^{-1})}{dt}-\mathbf{P}\frac{d{\mathbf{P}}^{-1}}{dt}\right){\mathbf{A}}_{dq}=-\mathbf{P}\frac{d{\mathbf{P}}^{-1}}{dt}{\mathbf{A}}_{dq}$ ，可得

$$\{\begin{array}{l}\frac{d\left({\mathbf{I}}_{ldq}\right)}{dt}=\frac{1}{L_f}{\mathbf{U}}_{dq}-\frac{r_f}{L_f}{\mathbf{I}}_{ldq}-\frac{1}{L_f}{\mathbf{U}}_{odq}-\mathbf{P}\frac{d{\mathbf{P}}^{-1}}{dt}{\mathbf{I}}_{ldq}\\ \frac{d\left({\mathbf{U}}_{odq}\right)}{dt}=\frac{1}{C_f}{\mathbf{I}}_{ldq}-\frac{1}{C_f}{\mathbf{I}}_{odq}-\mathbf{P}\frac{d{\mathbf{P}}^{-1}}{dt}{\mathbf{U}}_{odq}\end{array}\text{\hspace{1em}(3.6)}$$

定义 $\alpha$ 轴与 $a$ 轴重合, 且当 $d$ 轴与 $\alpha$ 轴定向, 旋转夹角为 $\theta$ 时, Park 变换矩阵为

P=23(cos⁡θcos⁡(θ−120∘)cos⁡(θ+120∘)−sin⁡θ−sin⁡(θ−120∘)−sin⁡(θ+120∘)1/21/21/2)(3.7)
\\mathbf {P} = \\frac {2}{3} \\left( \\begin{array}{c c c} \\cos \\theta & \\cos \\left(\\theta – 1 2 0 ^ {\\circ}\\right) & \\cos \\left(\\theta + 1 2 0 ^ {\\circ}\\right) \\\\ – \\sin \\theta & – \\sin \\left(\\theta – 1 2 0 ^ {\\circ}\\right) & – \\sin \\left(\\theta + 1 2 0 ^ {\\circ}\\right) \\\\ 1 / 2 & 1 / 2 & 1 / 2 \\end{array} \\right) \\tag {3.7}
P=32​​cosθ−sinθ1/2​cos(θ−120∘)−sin(θ−120∘)1/2​cos(θ+120∘)−sin(θ+120∘)1/2​​(3.7)

P−1=(cos⁡θ−sin⁡θ1cos⁡(θ−120∘)−sin⁡(θ−120∘)1cos⁡(θ+120∘)−sin⁡(θ+120∘)1)(3.8)
\\mathbf {P} ^ {- 1} = \\left( \\begin{array}{c c c} \\cos \\theta & – \\sin \\theta & 1 \\\\ \\cos \\left(\\theta – 1 2 0 ^ {\\circ}\\right) & – \\sin \\left(\\theta – 1 2 0 ^ {\\circ}\\right) & 1 \\\\ \\cos \\left(\\theta + 1 2 0 ^ {\\circ}\\right) & – \\sin \\left(\\theta + 1 2 0 ^ {\\circ}\\right) & 1 \\end{array} \\right) \\tag {3.8}
P−1=​cosθcos(θ−120∘)cos(θ+120∘)​−sinθ−sin(θ−120∘)−sin(θ+120∘)​111​​(3.8)

忽略零轴分量可得

PdP−1dt=23(cos⁡θcos⁡(θ−120∘)cos⁡(θ+120∘)−sin⁡θ−sin⁡(θ−120∘)−sin⁡(θ+120∘))∙ω⋅(−sin⁡θ−cos⁡θ−sin⁡(θ−120∘)−cos⁡(θ−120∘)−sin⁡(θ+120∘)−cos⁡(θ+120∘))=23ω(0−32320)=(0−ωω0)(3.9)
\\begin{array}{l} \\mathbf {P} \\frac {d \\mathbf {P} ^ {- 1}}{d t} = \\frac {2}{3} \\left( \\begin{array}{l l l} \\cos \\theta & \\cos (\\theta – 1 2 0 ^ {\\circ}) & \\cos (\\theta + 1 2 0 ^ {\\circ}) \\\\ – \\sin \\theta & – \\sin (\\theta – 1 2 0 ^ {\\circ}) & – \\sin (\\theta + 1 2 0 ^ {\\circ}) \\end{array} \\right) \\\\ \\bullet \\omega \\cdot \\left( \\begin{array}{c c} – \\sin \\theta & – \\cos \\theta \\\\ – \\sin \\left(\\theta – 1 2 0 ^ {\\circ}\\right) & – \\cos \\left(\\theta – 1 2 0 ^ {\\circ}\\right) \\\\ – \\sin \\left(\\theta + 1 2 0 ^ {\\circ}\\right) & – \\cos \\left(\\theta + 1 2 0 ^ {\\circ}\\right) \\end{array} \\right) \\tag {3.9} \\\\ = \\frac {2}{3} \\omega \\left( \\begin{array}{c c} 0 & – \\frac {3}{2} \\\\ \\frac {3}{2} & 0 \\end{array} \\right) = \\left( \\begin{array}{c c} 0 & – \\omega \\\\ \\omega & 0 \\end{array} \\right) \\\\ \\end{array}
PdtdP−1​=32​(cosθ−sinθ​cos(θ−120∘)−sin(θ−120∘)​cos(θ+120∘)−sin(θ+120∘)​)∙ω⋅​−sinθ−sin(θ−120∘)−sin(θ+120∘)​−cosθ−cos(θ−120∘)−cos(θ+120∘)​​=32​ω(023​​−23​0​)=(0ω​−ω0​)​(3.9)

其中， $\omega$ 为输出电压的角频率。

因此

$$\{\begin{array}{l}\frac{d}{dt}\left(\genfrac{}{}{0ex}{}{i_{ld}}{i_{lq}}\right)=\frac{1}{L_f}\left(\genfrac{}{}{0ex}{}{v_d}{v_q}\right)-\frac{r_f}{L_f}\left(\genfrac{}{}{0ex}{}{i_{ld}}{i_{lq}}\right)-\frac{1}{L_f}\left(\genfrac{}{}{0ex}{}{v_{od}}{v_{oq}}\right)-\left(\genfrac{}{}{0ex}{}{0}{\omega }\right)-\omega \left(\genfrac{}{}{0ex}{}{i_{ld}}{i_{lq}}\right)\\ \frac{d}{dt}\left(\genfrac{}{}{0ex}{}{v_{od}}{v_{oq}}\right)=\frac{1}{C_f}\left(\genfrac{}{}{0ex}{}{i_{ld}}{i_{lq}}\right)-\frac{1}{C_f}\left(\genfrac{}{}{0ex}{}{i_{od}}{i_{oq}}\right)-\left(\genfrac{}{}{0ex}{}{0}{\omega }\right)-\omega \left(\genfrac{}{}{0ex}{}{v_{od}}{v_{oq}}\right)\end{array}\text{\hspace{1em}(3.10)}$$

对上式进行拉普拉斯变换得

$$\{\begin{array}{l}\left(r_f+s{L}_f\right)i_{ld}=v_d-v_{od}+\omega L_f{i}_{lq}\\ \left(r_f+s{L}_f\right)i_{ld}=v_q-v_{oq}-\omega L_f{i}_{ld}\end{array}\text{\hspace{1em}(3.11)}$$

$$\{\begin{array}{l}s{C}_f{v}_{od}=i_{ld}-i_{od}+\omega C_f{v}_{oq}\\ s{C}_f{v}_{oq}=i_{lq}-i_{oq}-\omega C_f{v}_{od}\end{array}\text{\hspace{1em}(3.12)}$$

易见 $dq$ 轴表达式间存在耦合项 $(\omega L_f{i}_{lq},\omega L_f{i}_{ld},\omega C_f{\nu }_{oq},\omega C_f{\nu }_{od})$ ，因此，需要在电流环和电压环中消除耦合项的影响，即引入解耦项[125]。解耦后电流环为

$$\{\begin{array}{l}{v}_d=v_{od}-\omega L_f{i}_{lq}+\left(k_{pi}+\frac{k_{ii}}{s}\right)\left(i_{ld}^{\ast }-i_{ld}\right)\\ v_q=v_{oq}+\omega L_f{i}_{ld}+\left(k_{pi}+\frac{k_{ii}}{s}\right)\left(i_{lq}^{\ast }-i_{lq}\right)\end{array}\text{\hspace{1em}(3.13)}$$

其中， $i_{ld}^{\ast }$ 为电流环 $d$ 轴参考； $i_{lq}^{\ast }$ 为电流环 $q$ 轴参考； $k_{pi}$ 为电流环比例系数； $k_{ii}$ 为电流环积分系数。

解耦后电压环为

$$\{\begin{array}{l}{i}_{ld}^{\ast }=i_{od}-\omega C_f{v}_{oq}+\left(k_{pv}+\frac{k_{iv}}{s}\right)\left(v_{od}^{\ast }-v_{od}\right)\\ i_{lq}^{\ast }=i_{oq}+\omega C_f{v}_{od}+\left(k_{pv}+\frac{k_{iv}}{s}\right)\left(v_{oq}^{\ast }-v_{oq}\right)\end{array}\text{\hspace{1em}(3.14)}$$

其中， $v_{od}^{\ast }$ 为电压环 $d$ 轴参考； $v_{oq}^{\ast }$ 为电压环 $q$ 轴参考； $k_{pv}$ 为电压环比例系数； $k_{iv}$ 为电压环积分系数。

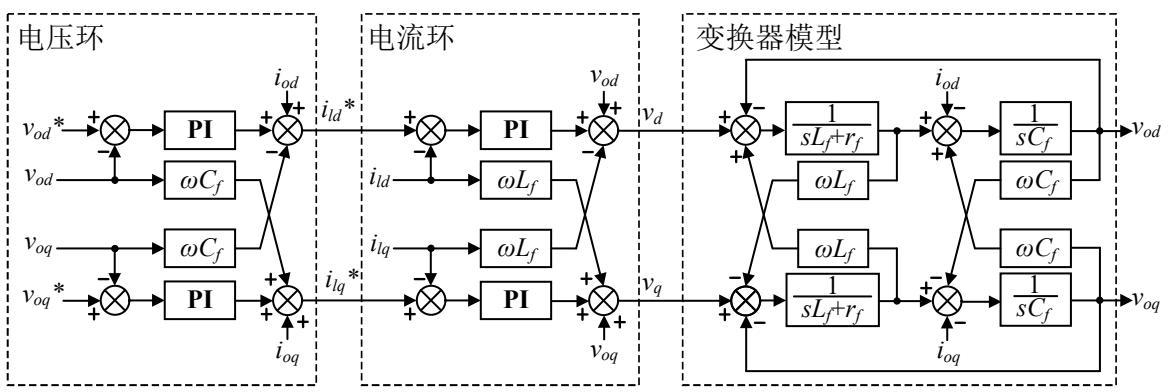

由此得出微电网逆变器的电压电流双闭环控制框图，如图3.2所示。电压环输出为电流环的基准，电流环输出为调制波，且它们均包含解耦项。一般情况下，电流环的带宽最高，对逆变器的动态性能有很大提升[126]。

图3.2微电网逆变器的电压电流双闭环控制框图

Fig. 3.2 Diagram of voltage-current double-loop controller of microgrid inverter

四、原文章节举例

4.1 微电网功率均分及电压频率特性分析

离网微电网中，各分布式发电单元间通常以并联的方式接入交流母线，以提升微电网的功率规模。为了简化分析，此处以两台相同功率等级逆变器组成的微电网为例，对其功率分配性能及电压频率特性进行分析。简化后微电网结构如图4.1所示。图中， $V_{oi}\angle {\delta }_i,I_i\angle {\theta }_i(i=1,2)$ 分别代表第 $i$ 台逆变器的输出电压和输出电流矢量， $\delta$ 和 $\theta$ 分别为功率角和阻抗角； $V_{bus}\angle 0$ 是PCC的电压矢量； $L_i$ 和 $R_i$ 分别是第 $i$ 台逆变器与PCC点之间的线路感抗和电阻； $Z_o$ 和 $I_o$ 是负载阻抗和母线电流。特别地，在本节后续内容中，下标 $i$ 都标记为与第 $i$ 台逆变器相关的变量。

图4.1两台并联逆变器的等效电路框图

Fig. 4.1 Equivalent circuit of two inverters operated in parallel (one phase)

对于每台逆变器，注入到微电网的有功功率 $P$ 和无功功率 $Q$ 可以表示为

$$\{\begin{array}{l}{P}_i=\frac{V_{oi}}{R_i^2+X_{Li}^2}\left[R_i\left(V_{oi}-V_{bus}\cos \delta \right)+X_{Li}{V}_{bus}\sin {\delta }_i\right]\\ Q_i=\frac{V_{oi}}{R_i^2+X_{Li}^2}\left[-R_i{V}_{bus}\sin {\delta }_i+X_{Li}\left(V_{oi}-V_{bus}\cos {\delta }_i\right)\right]\end{array}\text{\hspace{1em}(4.1)}$$

其中， $P$ 和 $Q$ 是经过低通滤波器后的有功功率和无功功率。

可知，由于有功 $P$ 和无功 $Q$ 均和输出电压 $V_o$ 和功率角 $\delta$ 相关，不能实现有功

和无功的解耦控制。为了解决这个问题，通过在逆变器控制系统中注入一个较大恒定的虚拟感抗 $L_{\nu }$ ，使得等效线路阻抗呈感性，即 $(X_{\nu }+X_L)>>R$ ，其中，虚拟感抗 $X_{\nu }=\omega L_{\nu }$ ，线路感抗 $X_L=\omega L$ ， $\omega$ 是角频率。考虑到功率角一般较小，式（4.1）可以简化为

$$\{\begin{array}{l}{P}_i=\frac{V_{oi}{V}_{bus}{\delta }_i}{X_i}\\ Q_i=\frac{V_{oi}\left(V_{oi}-V_{bus}\right)}{X_i}\end{array}\text{\hspace{1em}(4.2)}$$

其中， $X\approx (X_v+X_L)$ 是虚拟感抗注入后的等效线路阻抗

式（4.2）是传统下垂控制的基础，可实现逆变器“即插即用”功能。有功一频率 $(P-f)$ 和无功一电压 $(Q-V)$ 的下垂控制定义为

$$\{\begin{array}{l}{f}_i=f^{\text{n o m}}-m_i{P}_i\\ V_{oi}=V^{\text{n o m}}-n_i{Q}_i\end{array}\text{\hspace{1em}(4.3)}$$

其中， $f^{nom}$ 和 $V^{nom}$ 分别是逆变器输出额定频率和额定电压； $m$ 和 $n$ 分别为有功和无功下垂系数； $f_i$ 和 $V_{oi}$ 是内环无差控制下输出电压的频率和幅值。

下垂控制可以实现有功功率由频率调节，无功功率由输出电压调节的目的。由于微电网频率是一个全局信息，逆变器间的有功功率总是可以被精确分配的。而电压受线路阻抗影响，使得无功功率在线路阻抗不相等的逆变器间不能被精确分配。若要实现无功均分，则要求每台逆变器的无功下垂系数和其无功功率成反比，即

$$n_1{Q}_1=n_2{Q}_2=\cdots =n_n{Q}_n\text{\hspace{1em}(4.4)}$$

将式（4.3）代入式（4.2）可得每台逆变器稳态时的无功功率和输出电压为

$$n_i{Q}_i=\frac{V_{oi}\left(V_{oi}-V_{bus}\right)}{\underline{X_i}}\text{\hspace{1em}(4.5)}$$

Voi=0.5[Vbus−Xini+(Xini−Vbus)2+4VnomXini](4.6)
V _ {o i} = 0. 5 \\left[ V _ {b u s} – \\frac {X _ {i}}{n _ {i}} + \\sqrt {\\left(\\frac {X _ {i}}{n _ {i}} – V _ {b u s}\\right) ^ {2} + 4 V ^ {n o m} \\frac {X _ {i}}{n _ {i}}} \\right] \\tag {4.6}
Voi​=0.5​Vbus​−ni​Xi​​+(ni​Xi​​−Vbus​)2+4Vnomni​Xi​​​​(4.6)

其中， $X_i$ 是等效线路阻抗。

很显然，要实现精确的无功功率分配，只需满足

$$\frac{X_1}{n_1}=\frac{X_2}{n_2}=\cdots =\frac{X_n}{n_n}\text{\hspace{1em}(4.7)}$$

因此，无功下垂系数 $n_i$ 必须和线路阻抗 $X_i$ 成正比才能实现精确的无功功率分配。亦可得

$$X_1{Q}_1=X_2{Q}_2=\cdots =X_n{Q}_n\text{\hspace{1em}(4.8)}$$

从式（4.8）可看出，线路阻抗 $X_i$ 需和无功功率 $Q_i$ 成反比，但线路阻抗总是不相等且未知的，所以下垂控制不能实现精确的无功功率分配，且逆变器间易产生较

大的环流。

尽管虚拟阻抗的注入可以帮助匹配线路阻抗和改善无功环流，但是受恒定虚拟阻抗的限制，功率均分效果并不理想。如果能够让虚拟阻抗随无功功率的分配情况自适应变化，则可满足式（4.8）。新设计线路阻抗如

$$X_i=X_{Li}+X_{vi}=X_{Li}+X_{vi}^{\ast }+\Delta X_{vi}\text{\hspace{1em}(4.9)}$$

其中， $X_{vi}$ *是恒定的虚拟阻值，用于确保线路阻抗主要呈感性； $△X_{vi}$ 是自适应的虚拟阻抗值。

在实际应用中，总是存在 $X_{L1}\ne X_{L2}\ne \dots \ne X_{Ln}$ ，因此， $△X_{vi}$ 需要根据式（4.4）去不断调整，可实现逆变器间精确的无功功率分配。

从式（4.3）可看出，随着功率的增加，受下垂特性的调节，逆变器输出电压和频率会偏离额定值。这种电压和频率的跌落会影响系统性能，甚至损坏负载。因此必须要将逆变器输出电压和频率维持在允许范围内。本文采取的方法是在下垂控制方程中叠加补偿项，去补偿电压和频率的跌落值，可得

$$\{\begin{array}{l}{f}_i=f^{\text{n o m}}-m_i{P}_i+x_{\widehat{fi}}\\ v_{odi}^{\ast }=V^{\text{n o m}}-n_i{Q}_i+x_{vi}\end{array}\text{\hspace{1em}(4.10)}$$

其中， ${\nu }_{odi}^{\ast }$ 是 $d$ 轴电压环参考值； $x_{fi}$ 和 $x_{vi}$ 分别是频率和电压补偿项。

根据式（4.10），每台逆变器的频率和电压补偿项必须一致，才能不破坏下垂控制的有功无功分配特性。

五、总结

本报告超认真地对《离网微电网系统功率控制关键技术研究》做了系统的专业术语统计与分析啦📝！文档总字符数184072，中文字符39208个，英文字词17057个，一共扒出专业术语1211个～高频术语“微电网”（306次）、“逆变器”（205次）等搭成了研究的核心概念小体系～

文档涉及6个研究领域，主要扎堆在微电网逆变器控制(1026次)、下垂控制(1013次)、分布式功率分配(1005次)，超有多学科交叉的研究小特点～术语共现网络有10个节点和20条边，最强关联对“逆变器”与“微电网”共现151次，搭成了以“虚拟阻抗”为中心的术语小聚类～

英文缩写一共出现30个，总频次353次，前五缩写“IEEE”（74次）等累计占比55.0%，反映了文档引用的经典文献和技术标准～

总的来说，本报告通过多维度术语统计，把文档的知识结构和研究焦点扒得明明白白，超全面的哟～
