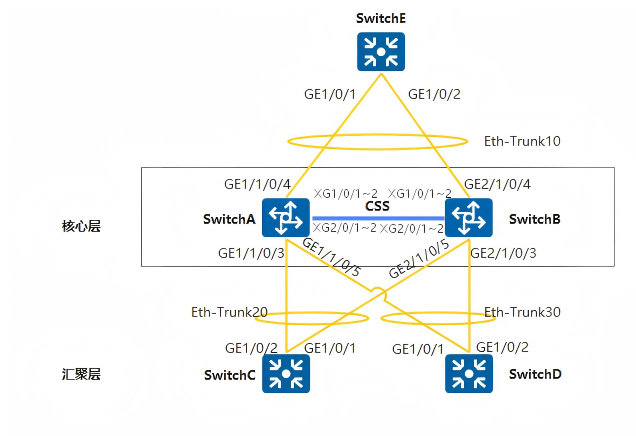

核心层SwitchA和SwitchB两台交换机采取业务口集群方式 进行组网，其中SwitchA为主交换机，SwitchB为备交换机。汇聚层Switch通过Eth-Trunk 连接到集群系统，同时集群系统通过Eth-Trunk接入上行网络。
采用如下的思路配置：
1、为SwitchA和SwitchB分别安装业务板并连接集群线缆。为了增强带宽和可靠性，两台交换机之间通过两块业务板上的四对业务口进行连接。
2、在SwitchA和SwitchB上分别配置集群连接方式，配置集群ID分别为1和2，配置集群优先级分别为100和10，以提高SwitchA成为主交换机的可能。
3、在SwitchA和SwitchB上分别配置两个逻辑集群端口，将四对物理成员端口分别加入这两个逻辑集群端口中。
4、先使能SwitchA的集群功能，然后再使能SwitchB的集群功能，以保证SwitchA成为主交换机。
5、检查集群组建是否成功。
6、配置集群系统的上下行Eth-Trunk，增加转发带宽，提高可靠性。
7、配置多主检测功能，避免集群分裂给网络带来影响。
业务口集群连接规则：
两端成员端口类型、数量相同，接线顺序无限制
业务口集群按照链路的分布，有两种组网形式。
l 1+0组网：每台成员交换机配置一个逻辑集群端口，物理成员端口分布在一块业务板上，依靠一块业务板上物理成员端口与对框的物理成员端口实现集群连接。
l 1+1组网：每台成员交换机配置两个逻辑集群端口，物理成员端口分布在两块业务板上，如图所示，不同业务板上的集群链路形成备份。
配置集群连接方式、集群ID及集群优先级
在SwitchA上配置集群。集群连接方式为业务口集群，集群优先级为100，集群ID采用
缺省值1（不需配置）。
<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] set css mode lpu
[SwitchA] set css priority 100
在SwitchB上配置集群。集群连接方式为业务口集群，集群ID为2，集群优先级为10。
<HUAWEI> system-view
[HUAWEI] sysname SwitchB
[SwitchB] set css mode lpu
[SwitchB] set css id 2
[SwitchB] set css priority 10

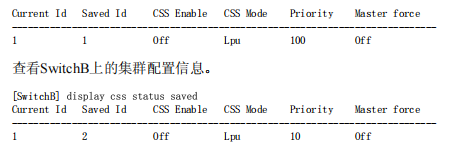

检查集群配置信息。
查看SwitchA上的集群配置信息。
[SwitchA] display css status saved
