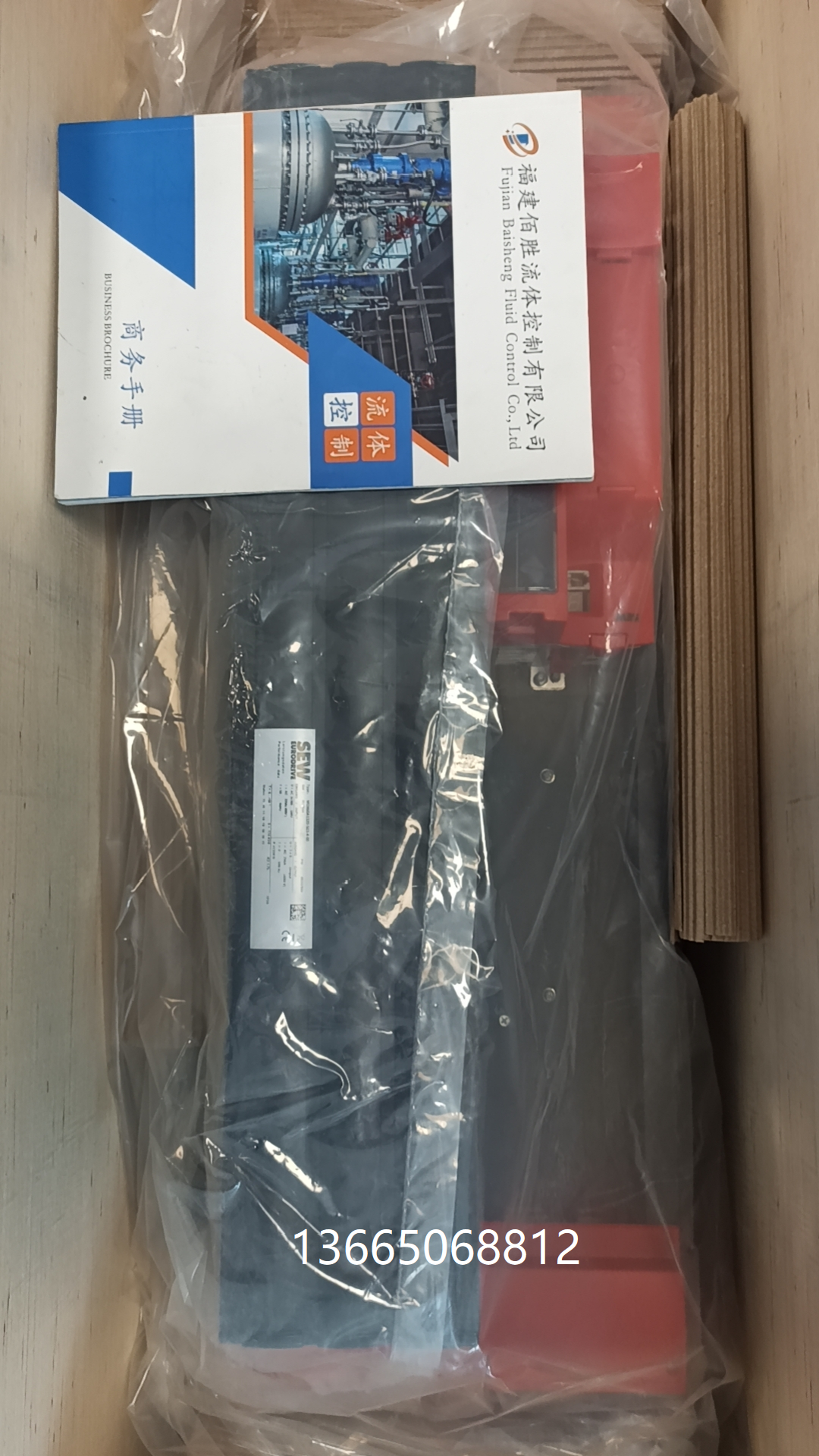

SEW变频器MDX60A0370-503-4-00 技术详解
一、产品概述
SEW MDX60A系列变频器是专为工业自动化领域设计的高性能驱动控制器，型号MDX60A0370-503-4-00（序列号8227217）是该系列中37kW功率等级的核心产品。采用先进的矢量控制技术，支持三相交流电机精确调速，广泛适用于输送系统、物料处理、加工机械等场景。
二、技术参数
电气特性
- 额定功率：37kW（50Hz）
- 输入电压：3AC 380V~480V ±10%
- 输出电流：72A
- 过载能力：150% 60秒
- 开关频率：4kHz~16kHz可调
$$P_{out} = \\sqrt{3} \\times U_{line} \\times I_{out} \\times \\cos\\phi$$
控制性能
- 控制精度：转速控制±0.2%
- 响应时间：<10ms
- 支持V/f控制、无传感器矢量控制（SLVC）
- 内置PID调节器
$$T_{em} = k_t \\times \\Phi \\times I_q$$
三、核心功能
运动控制特性
- 16段可编程速度曲线
- 电子齿轮比功能
- 同步定位控制（通过编码器反馈）
# 示例：多段速参数设置
speed_profile = [
{"acc_time": 2.5, "speed": 300}, # 加速段
{"const_time": 10, "speed": 900}, # 恒速段
{"dec_time": 3.0, "speed": 0} # 减速段
]
通信接口
| RS485 | Modbus RTU | 19.2kbps |
| CANopen | DS402运动控制协议 | 1Mbps |
| PROFINET | IO-Device | 100Mbps |
安全功能
- STO（安全转矩关断）符合SIL3认证
- 自动重启抑制
- 故障历史记录（存储最后8次故障）
四、机械结构
- 散热设计：强制风冷系统，散热器温度监控
- 防护等级：IP20（控制柜安装）
- 安装尺寸：
$$W \\times H \\times D = 210mm \\times 360mm \\times 205mm$$ - 重量：8.5kg
五、应用案例
水泥厂输送系统改造
通过MDX60A0370控制37kW异步电机，实现：
六、选型建议
配套设备
- 推荐制动电阻：PBF 37kW/40Ω
- 电抗器选型：输入电流>80A
环境适应性
- 工作温度：-10℃~+60℃
- 海拔高度：<1000m（超过需降容）
$$P_{derated} = P_n \\times (1 – 0.01 \\times \\frac{H-1000}{100})$$
七、维护要点
定期保养
- 每6个月清理风道灰尘
- 检查电容容量（寿命约50,000小时） $$C_{actual} = C_0 \\times e^{-t/\\tau}$$
故障诊断
- F11（过电流）：检查电机绝缘
- F42（散热器过热）：清洁散热片
附：技术演进
新一代MDX61B系列已实现：
- 集成Web Server远程监控
- 能源消耗统计功能
$$E_{daily} = \\int_{0}^{24} P(t)dt$$
该型号凭借其可靠性和灵活性，已成为工业4.0架构下的核心驱动单元，特别适合需要精确运动控制的智能化生产线应用场景。
