深入解析MySQL(10)——基于Apache ShardingSphere的高性能架构详解

🔥我的主页：
九转苍翎

⭐️个人专栏：
《Java SE 》
《Java集合框架系统精讲》
《MySQL高手之路：从基础到高阶 》
《计算机网络 》
《Java工程师核心能力体系构建》

天行健，君子以自强不息。

MySQL版本：8.0.44 Linux操作系统版本：Ubuntu 24.04 LTS Apache ShardingSphere版本：5.3.2(已免费上传至我的资源) JDBC驱动程序版本：8.0.30(已免费上传至我的资源)

1.理论 – 高性能架构模式

1.1 读写分离

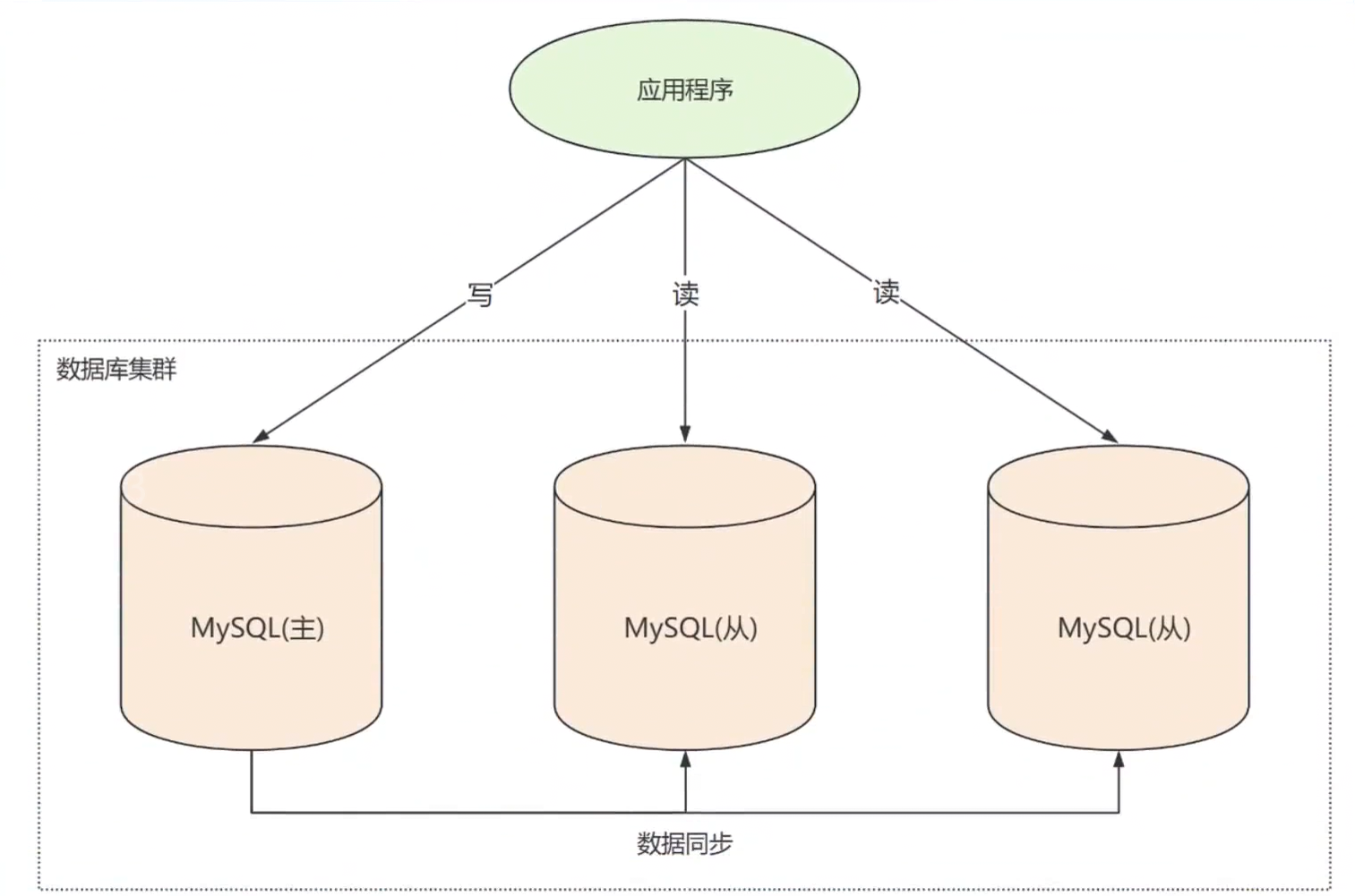

• 将读操作和写操作分配到不同的数据库节点上，分散数据库读写操作的压力

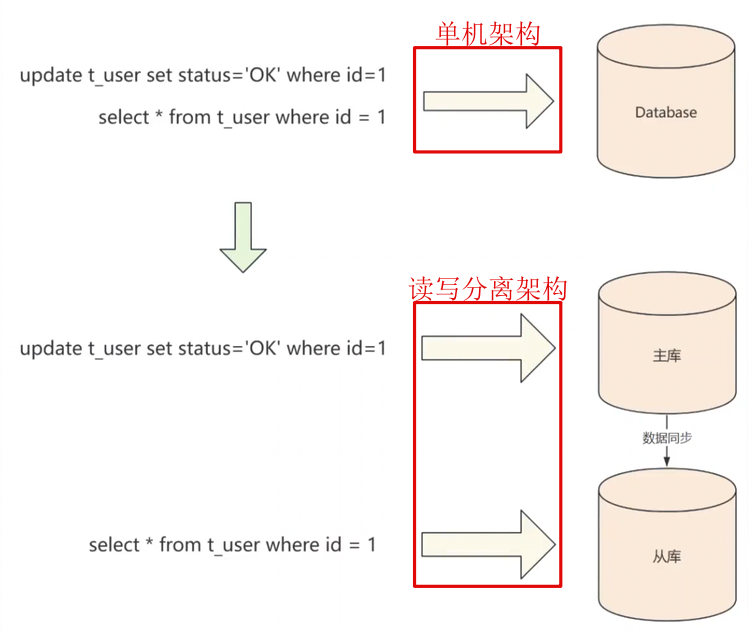

• 单机架构与读写分离架构的区别演示

1.2 数据分片

在关系型数据库中，索引普遍采用 B+ 树结构。随着业务数据不断积累，单表数据量膨胀会导致 B+ 树高度增加，每次查询需要更多的磁盘 I/O，严重拖慢查询效率。此外，集中式数据库在高并发场景下容易成为系统瓶颈。为解决性能与扩展性问题，必须实施数据分片(Sharding)，将数据分散存储到多个数据库节点

1.2.1 垂直分片

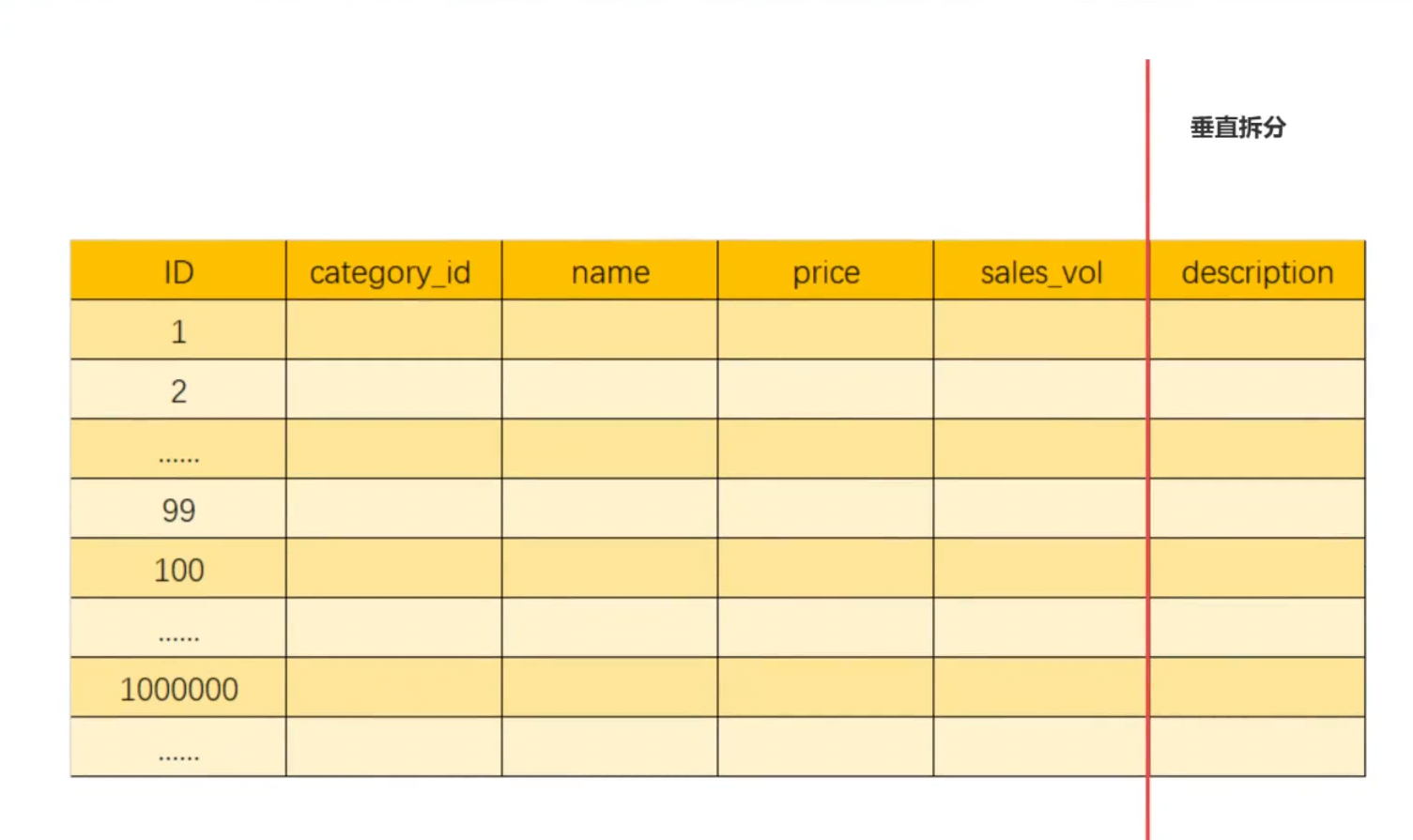

垂直分片的核心是按业务功能或数据属性进行纵向拆分。它将一个包含多个字段的“宽表”或一个包含多张表的数据库，按照功能模块、访问频率、数据类型等维度，拆分成不同的数据库或表组

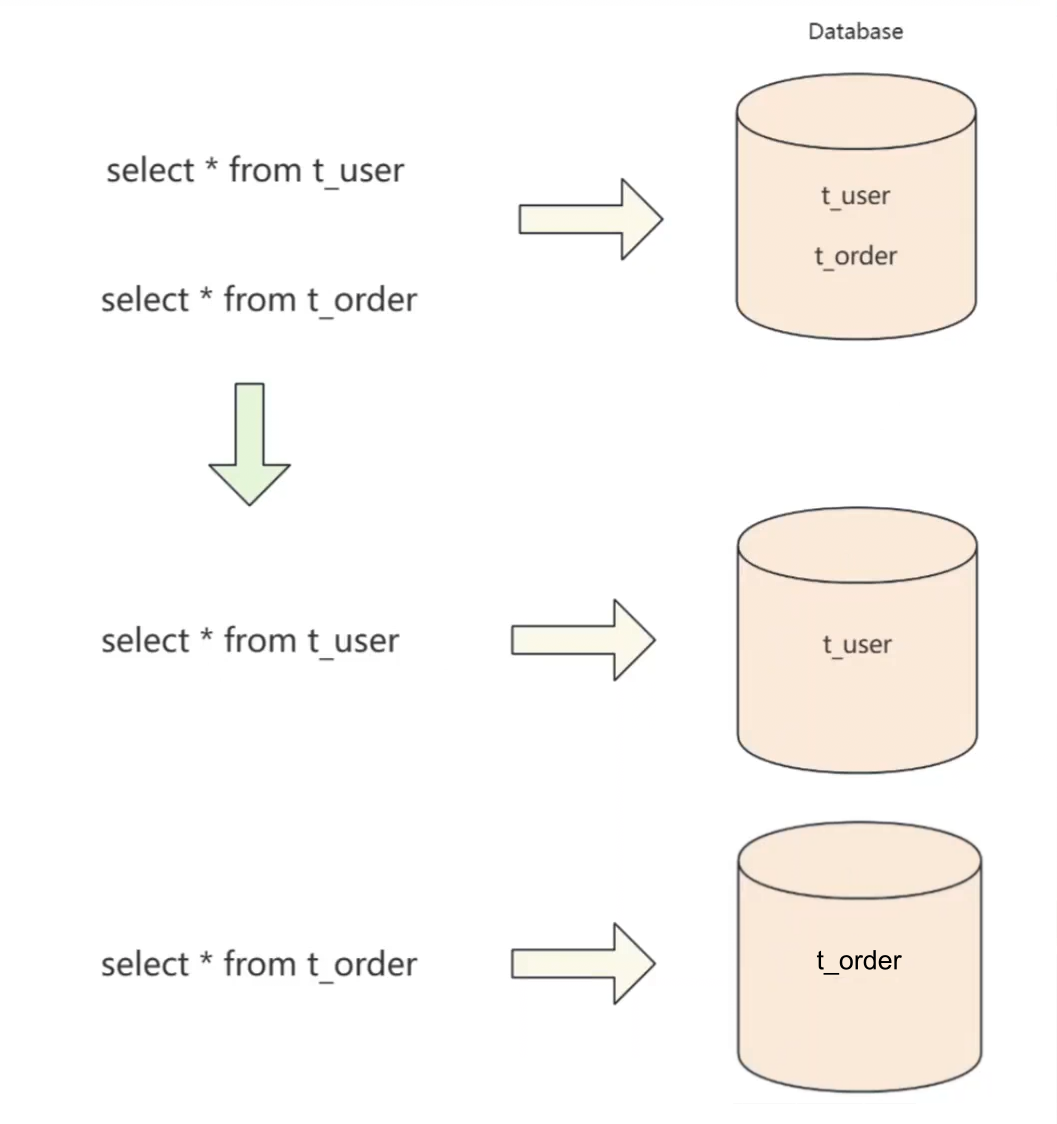

• 垂直分库

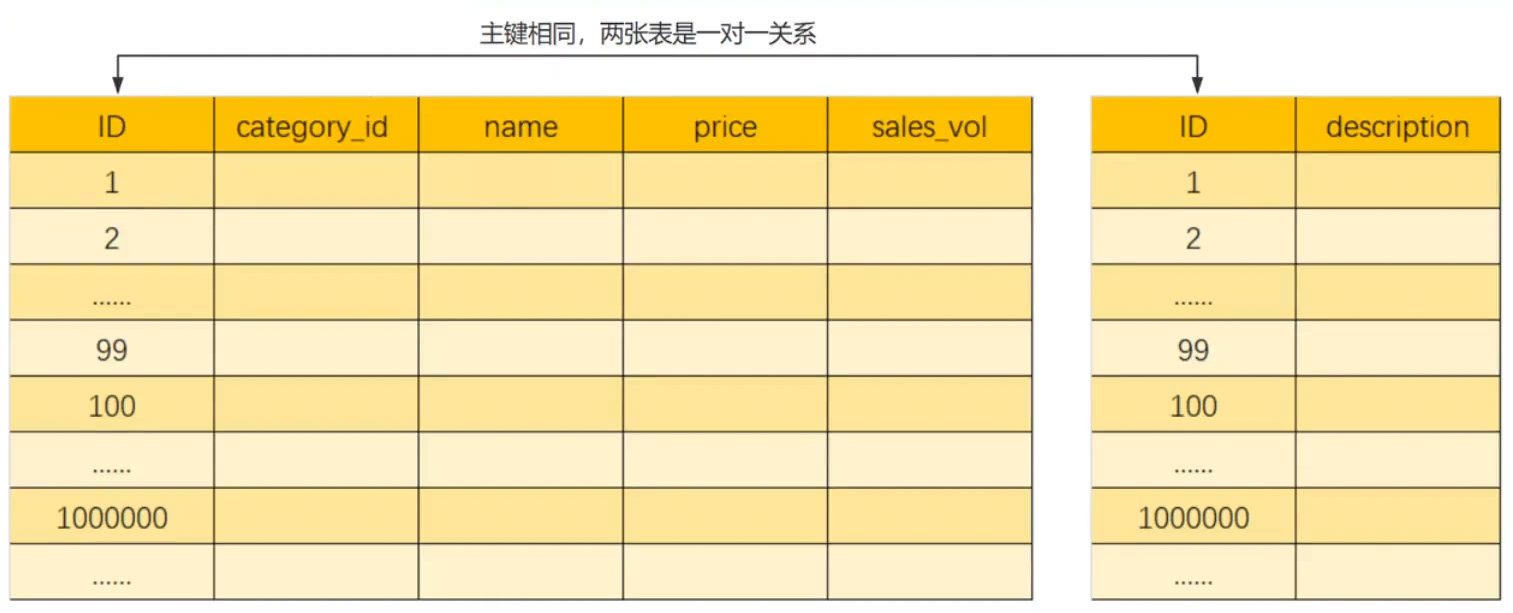

• 垂直分表

1.2.2 水平分片

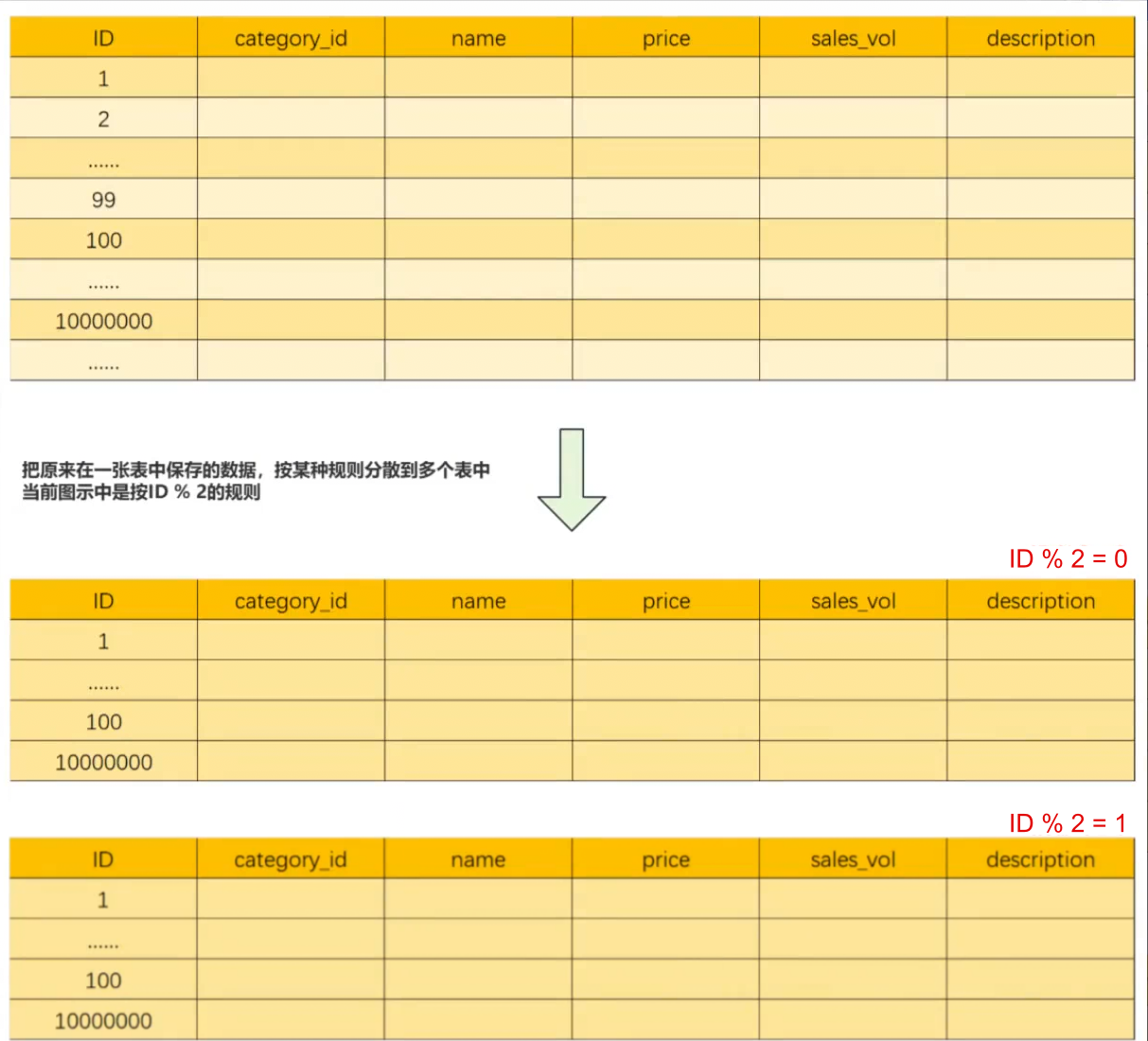

水平分片的核心是按数据记录进行横向拆分。它将单张数据量过大的表，按照某种规则(如ID范围、哈希值、时间等)将数据行分散存储到多个结构相同的数据库或表中

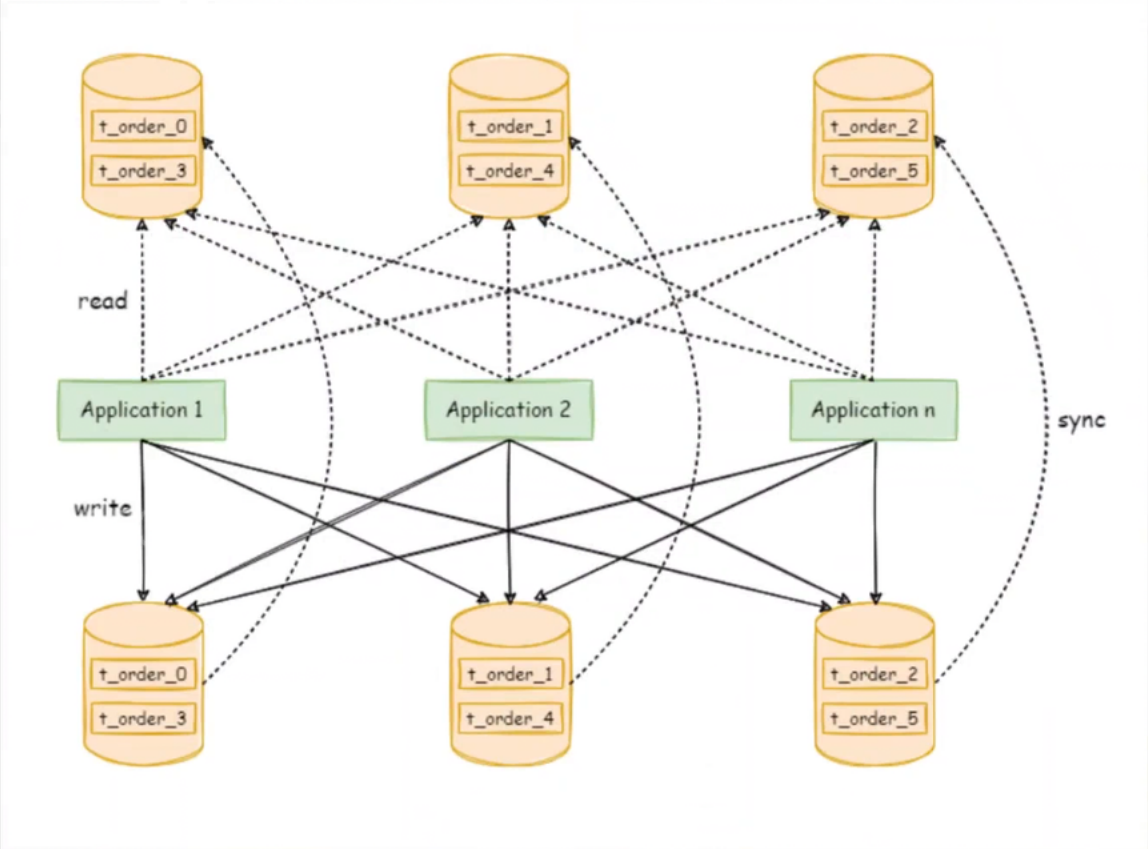

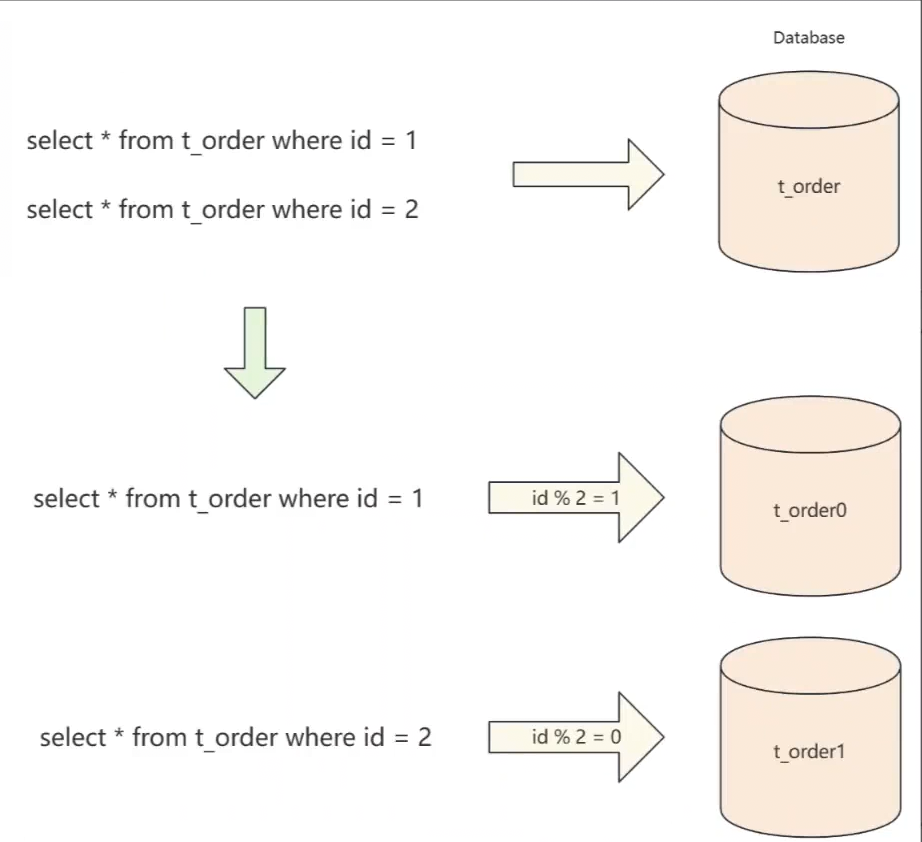

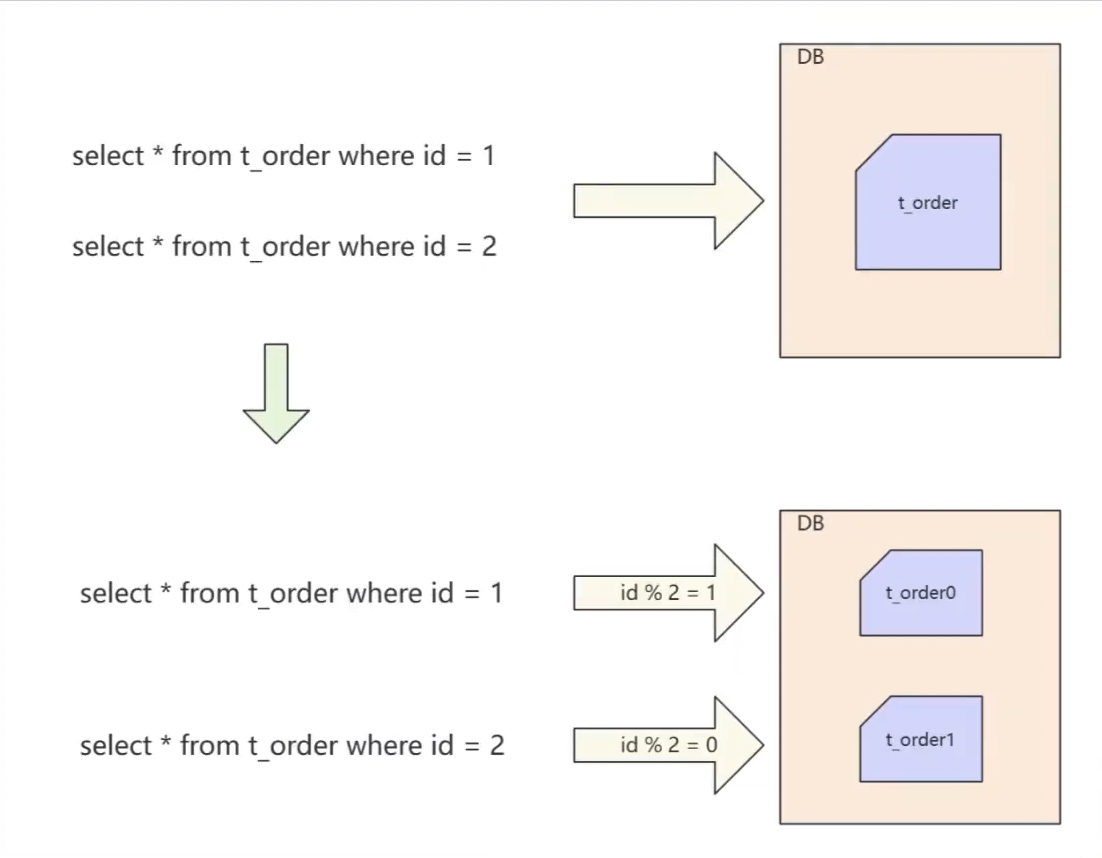

• 水平分表：将原来一张表中的数据根据某种规则拆分到多个表中，将拆分出的多张表尽量放在同一个数据库，主要是避免跨库事务。水平分表后会有效降低 B+ 树高度，从而减少磁盘 I/O
• 水平分库：如果单表切分之后，单台服务器依然无法满足数据库性能要求，那么就需要将多个表分散在不同的数据库服务器上

1.3 读写分离和数据分片

2.实践方式 – 高性能架构模式

2.1 代码封装

• 代码侵入性强：分片逻辑与业务代码深度耦合
• 维护困难：分片逻辑散落在代码各处，难以统一管理。变更分片策略需要修改代码并重新发布

2.2 中间件封装

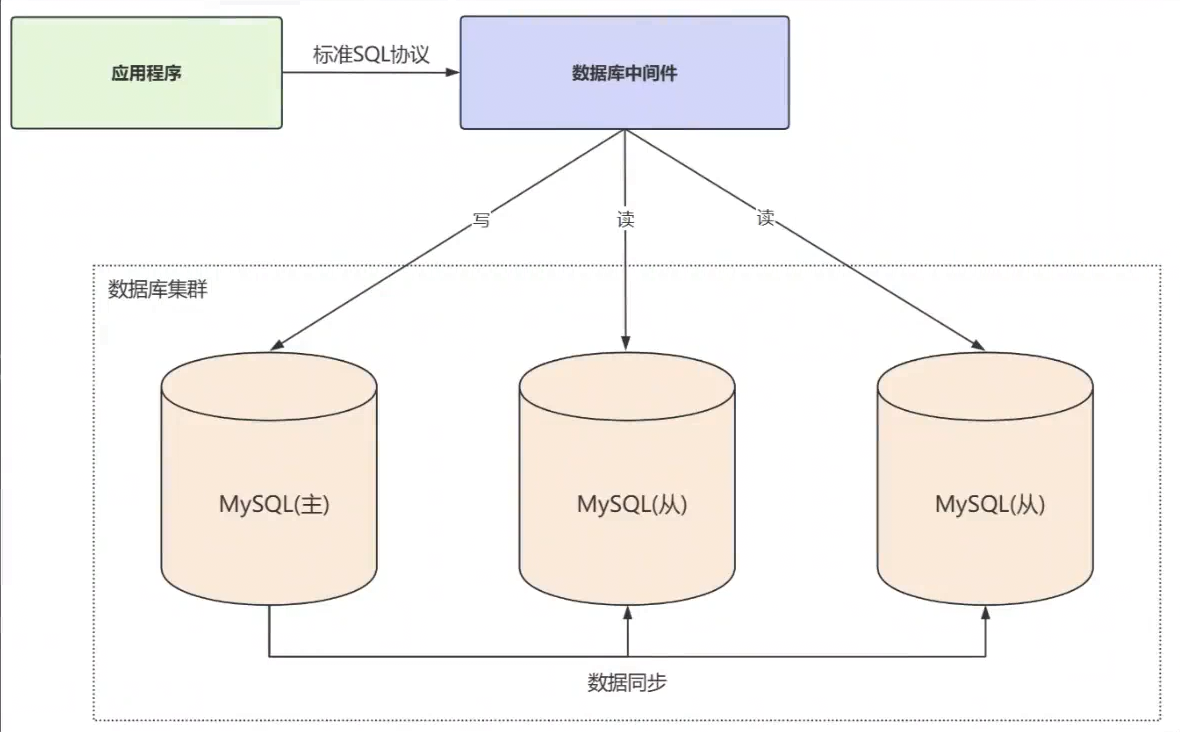

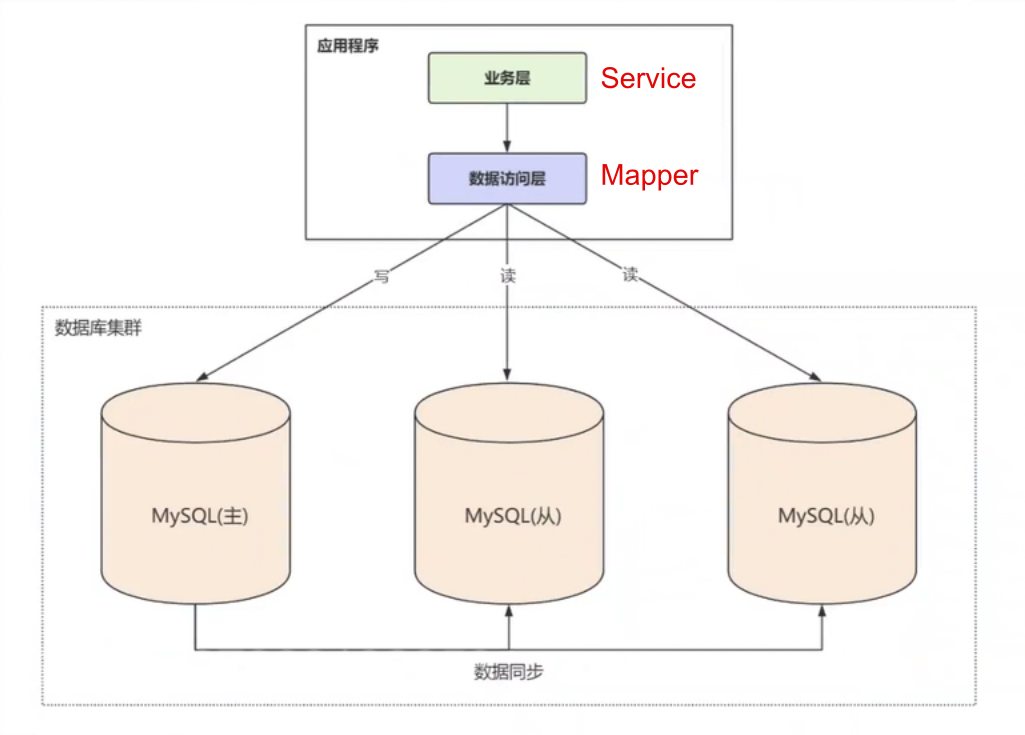

3.Apache ShardingSphere

Apache ShardingSphere 是一款开源的分布式数据库解决方案，旨在不替换底层数据库的前提下，通过插件化架构增强其数据处理与治理能力。截止2026年1月，它一共推出ShardingSphere-JDBC和ShardingSphere-Proxy两款产品，分别面向不同的部署与使用场景

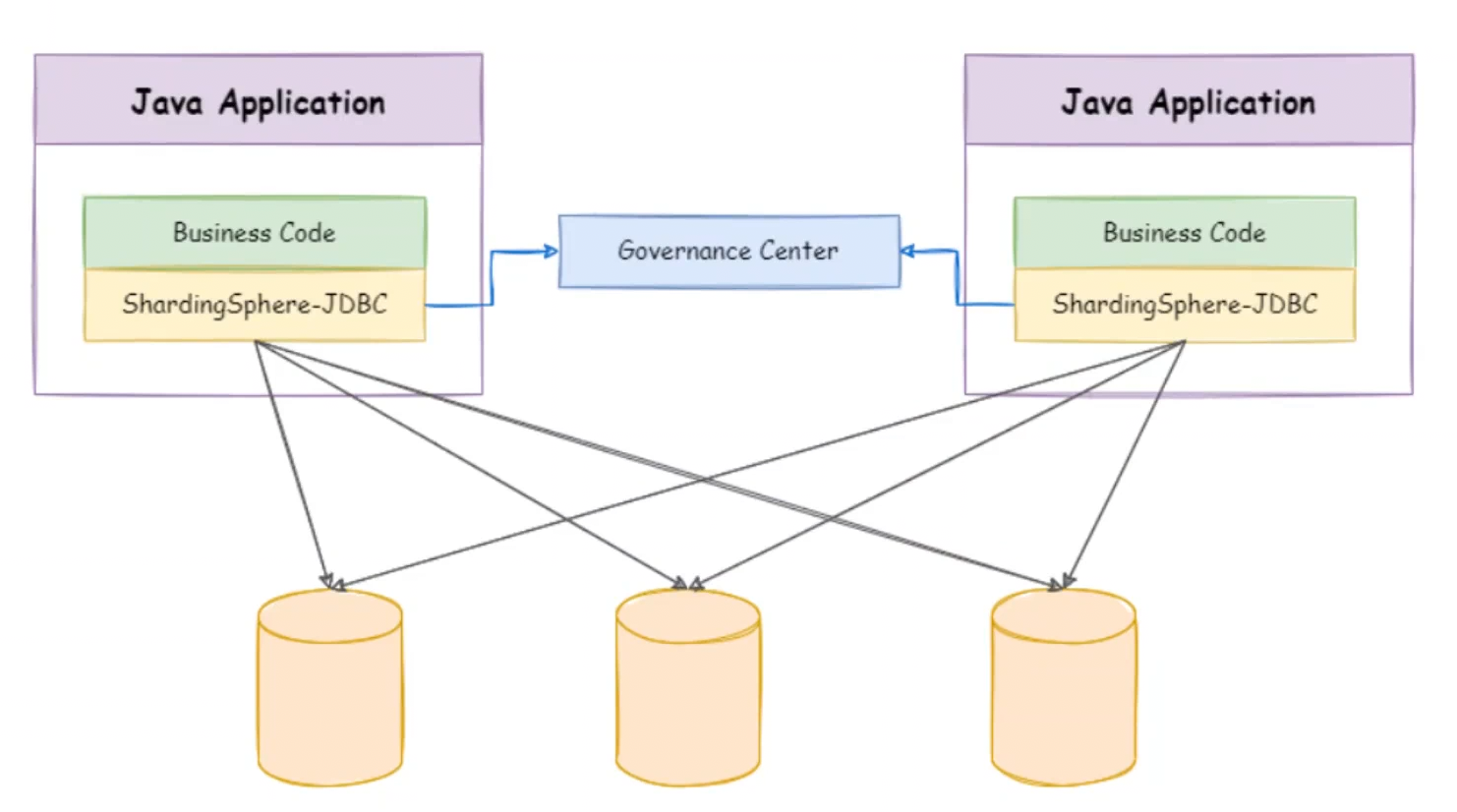

3.1 ShardingSphere-JDBC(了解)

定位为轻量级 Java 框架，在 Java 的 JDBC 层提供的额外服务

3.2 ShardingSphere-Proxy

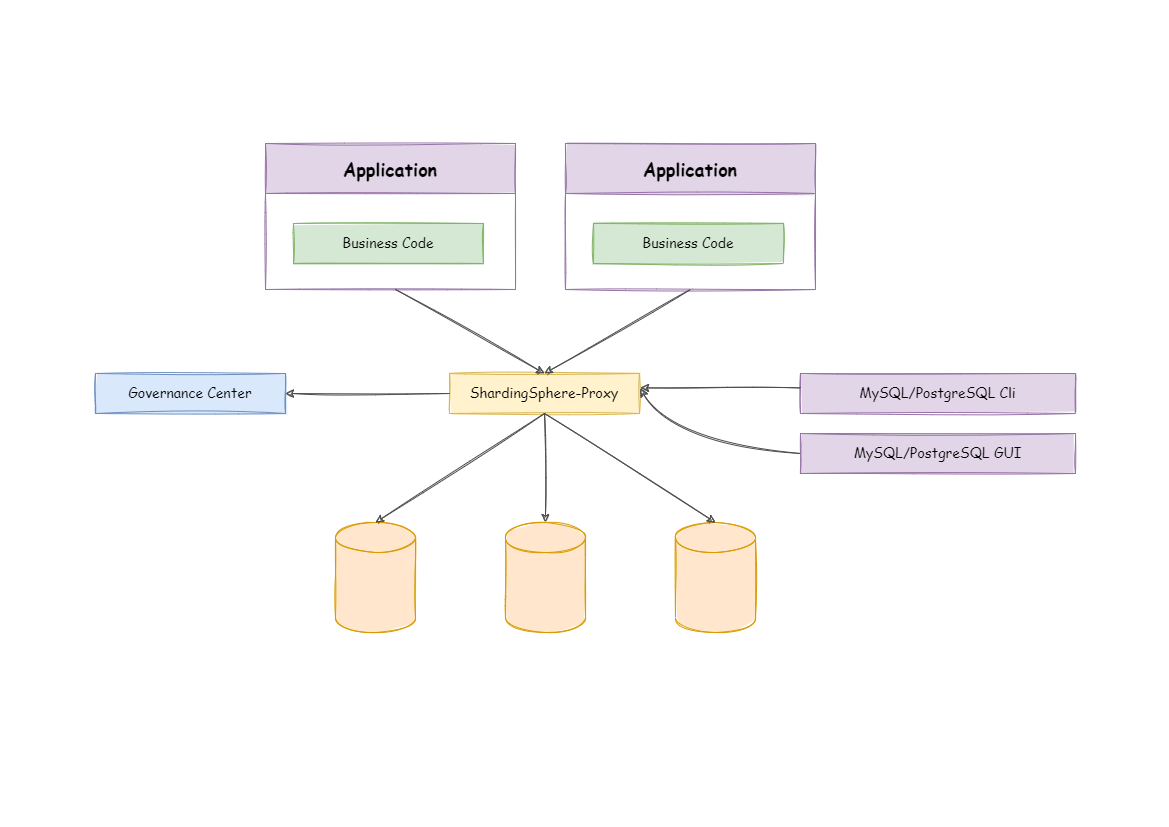

定位为独立的透明化数据库代理服务。它通过原生实现数据库二进制网络协议，屏蔽了后端数据库集群的复杂性，为所有客户端提供一个统一的、标准的数据库访问入口(支持多种语言)

• 简单来说，可以将 ShardingSphere-Proxy 理解为一个“数据库网关”。 应用程序和DBA像操作一个普通的、单点的MySQL服务器一样去操作它，而背后所有的数据分片、路由等分布式逻辑，则由Proxy完全在内部处理并隐藏

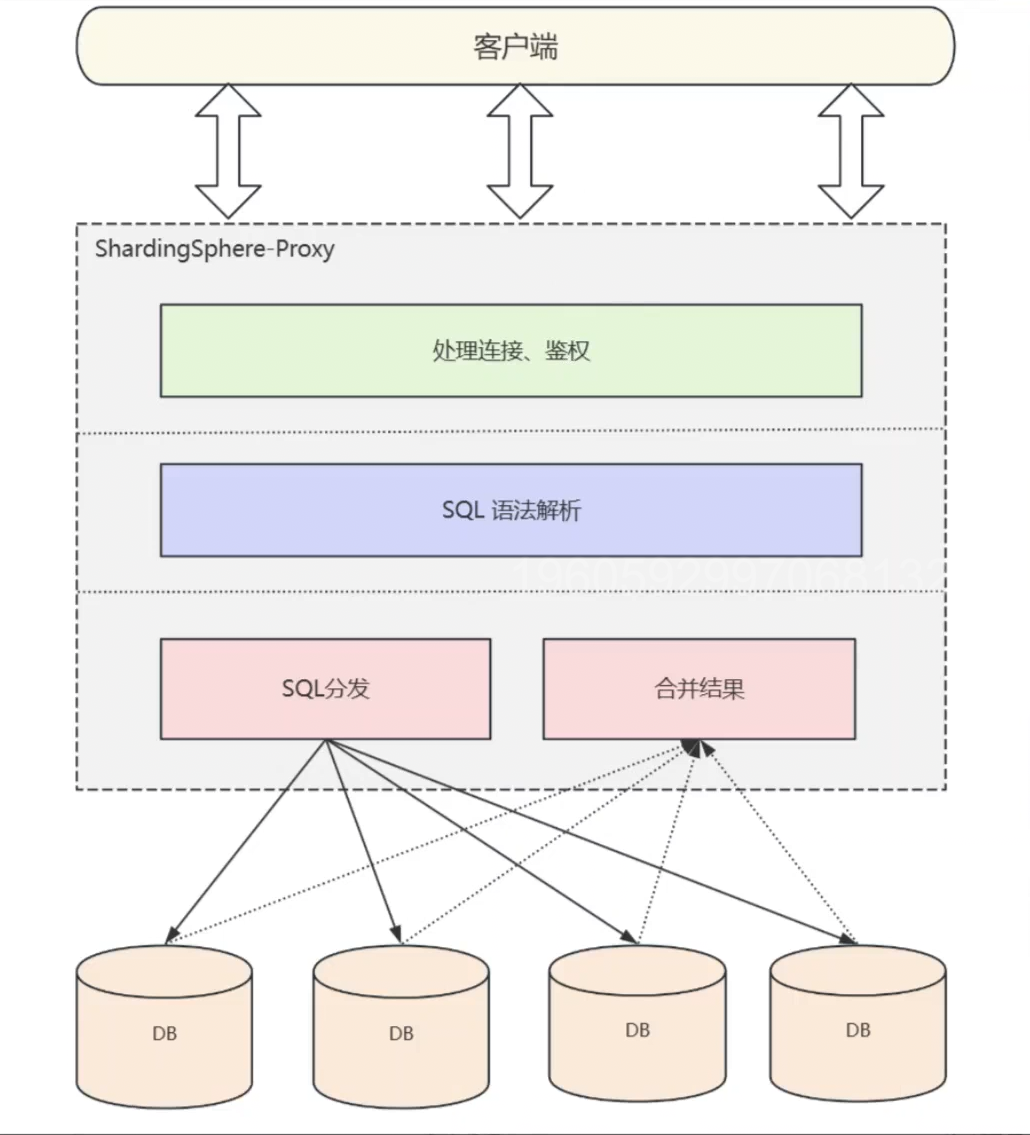

工作原理：

ShardingSphere-proxy 合并不同数据节点返回的数据，并将最终结果返回给客户端

3.3 Dokcer安装ShardingSphere-Proxy

3.3.1 创建Docker容器

# -e JJVM_OPTS="-Xms256m -Xmx256m -Xmn128m"
# 初始堆内存256m,量大堆内存256m,新生代内存128m
docker run -d \\
-p 3307:3307 \\
-v /org/shardingsphere/proxy/conf:/opt/shardingsphere-proxy/conf \\
-v /org/shardingsphere/proxy/ext-lib:/opt/shardingsphere-proxy/ext-lib \\
-v /org/shardingsphere/proxy/logs:/opt/shardingsphere-proxy/logs \\
-e JVM_OPTS="-Xms256m -Xmx256m -Xmn128m" \\
–name ss-proxy \\
apache/shardingsphere-proxy:5.3.2

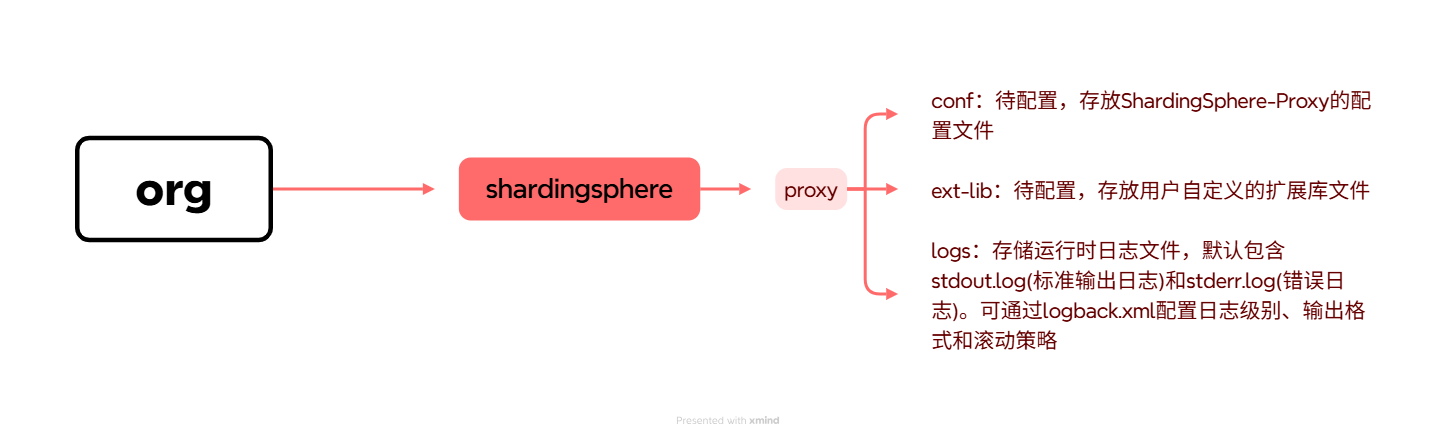

创建容器后还需要在conf和ext-lib目录下添加配置文件(yaml)和驱动程序(jar)。可以从Apache ShardingSphere官网下载二进制包，然后提取出配置文件，避免手动创建配置文件

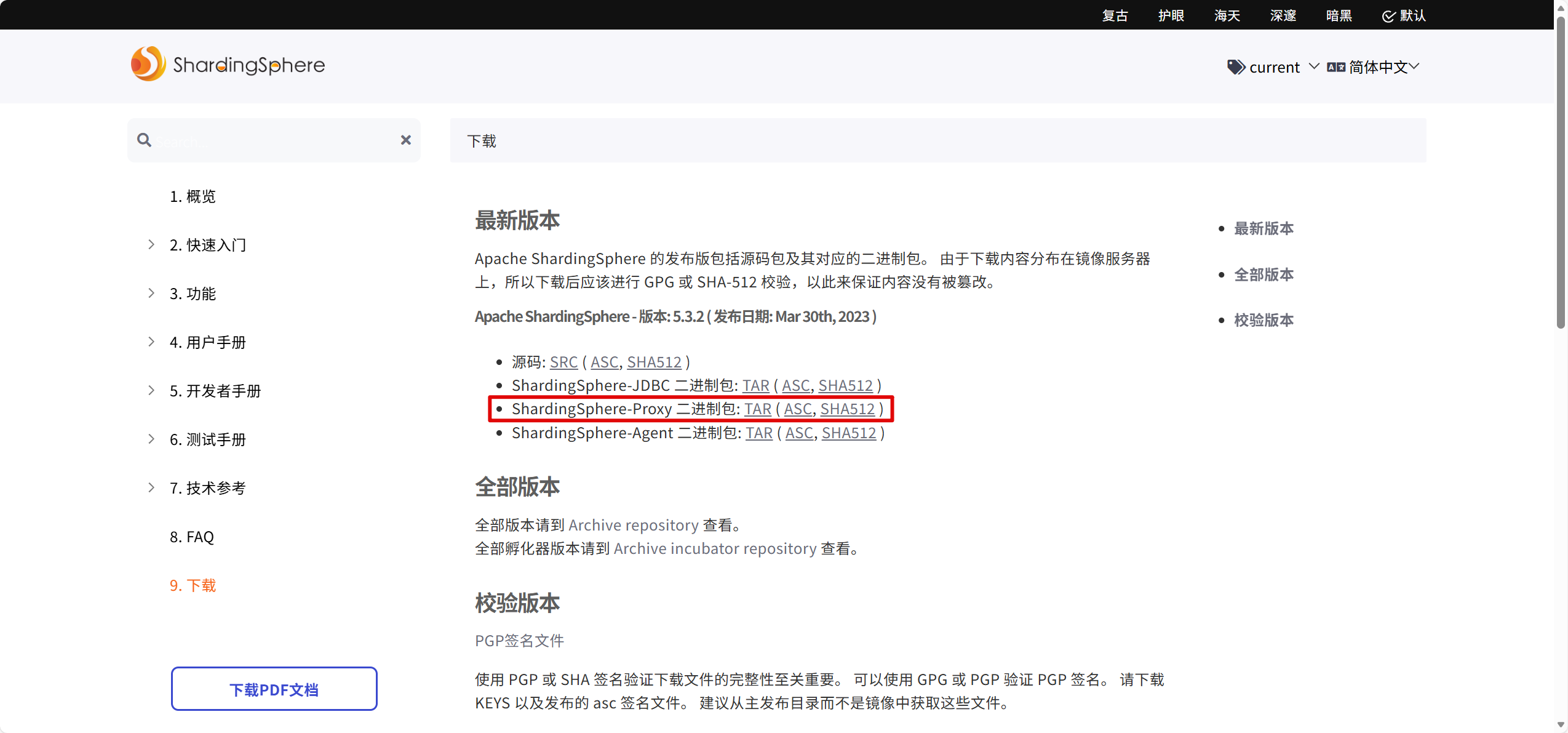

• 下载链接：ShardingSphere-Proxy 二进制包

3.3.2 配置server.yaml

在conf目录下配置server.yaml

mode:
type: Standalone # 单机模式
authority: # 授权
users: # 用户配置
– user: root@% # 配置一个用户，用户名为root@%
password: 123456 # 为用户指定密码
privilege: # 权限
type: ALL_PERMITTED # 授予用户所有权限
props: # 属性配置
sql-show: true # 显示执行的SQL语句
proxy-mysql-default-version: 8.0.44 # MySQL版本号

3.3.3 上传MySQL驱动

ShardingSphere-Proxy 数据库代理服务连接 MySQL 数据库时，需要把 MySQL 驱动包放入宿主机映射扩展目录/ext-lib中

• 下载链接：mysql-connector-java-8.0.30.jar

3.3.4 日志配置

在conf目录下配置logback.xml

<?xml version="1.0"?>

<configuration>
<!– 日志输入到文件 –>
<appender name="SHARDING_FILE" class="ch.qos.logback.core.rolling.RollingFileAppender">
<!– 日志路径 –>
<file>./logs/shardingsphere.log</file>
<encoder>
<!– 日志输入的样式 –>
<pattern>[%-5level] %d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{36} – %msg%n</pattern>
</encoder>
<rollingPolicy
class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
<fileNamePattern>shardingsphere.%d{yyyy-MMdd}.%i.log</fileNamePattern>
<timeBasedFileNamingAndTriggeringPolicy class="ch.qos.logback.core.rolling.SizeAndTimeBasedFNATP">
<maxFileSize>100MB</maxFileSize>
</timeBasedFileNamingAndTriggeringPolicy>
</rollingPolicy>
</appender>

<root level="INFO">
<appender-ref ref="SHARDING_FILE" />
</root>

</configuration>

3.3.5 测试连接

# 重新启动容器
docker restart ss-proxy
# 查看状态，启动成功
docker ps
# 指定主机和端口号进行连接
mysql -h127.0.0.1 -P3307 -uroot -p123456

4.实践 – 读写分离

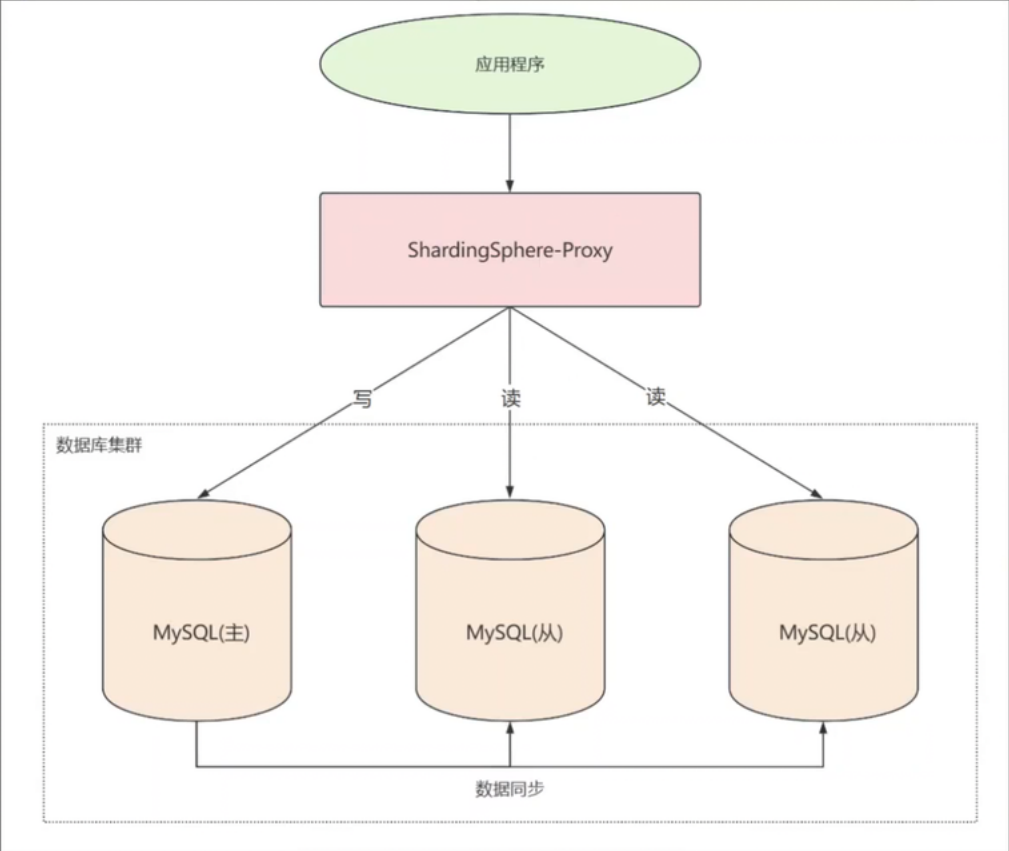

4.1 架构图

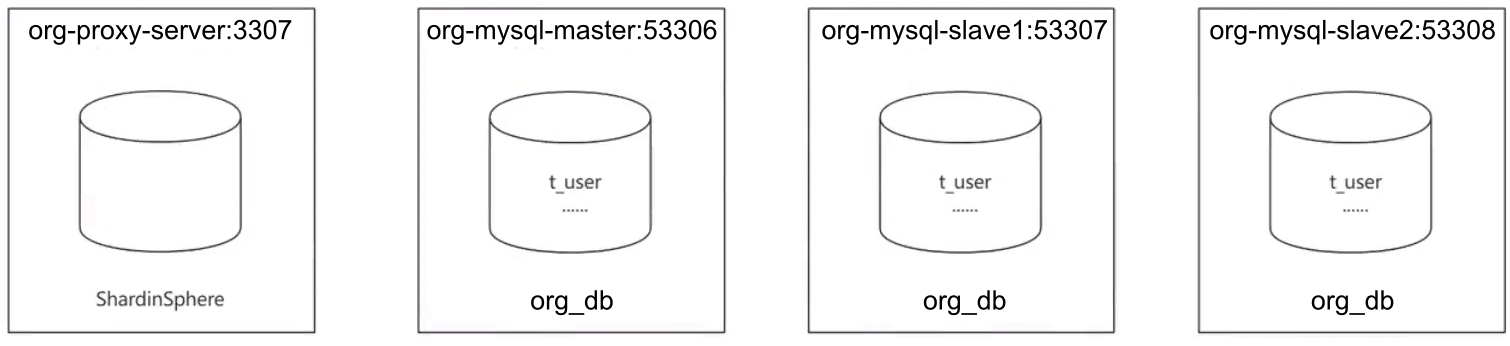

4.2 服务器规划

4.3 创建数据库服务器

参考深入解析MySQL(9)——主从复制架构详解创建一个主服务器和两个从服务器，并开启主从复制

4.4 配置读写分离

在/org/shardingsphere/proxy/conf目录下配置config-readwrite-splitting.yaml文件

databaseName: org_proxy_db # shardingsphere中代理的库名

dataSources:
write_ds: # 主节点，写服务器
url: jdbc:mysql://YOUR_IP_ADDRESS:53306/org_db?characterEncoding=utf8&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true&useSSL=false
username: root
password: 123456
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1
read_ds_0: # 从节点，读服务器
url: jdbc:mysql://YOUR_IP_ADDRESS:53306/org_db?characterEncoding=utf8&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true&useSSL=false
username: root
password: 123456
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1
read_ds_1: # 从节点，读服务器
url: jdbc:mysql://YOUR_IP_ADDRESS:53306/org_db?characterEncoding=utf8&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true&useSSL=false
username: root
password: 123456
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1

rules:
– !READWRITE_SPLITTING # 读写分离
dataSources:
readwrite_ds:
staticStrategy:
writeDataSourceName: write_ds
readDataSourceNames:
– read_ds_0
– read_ds_1
loadBalancerName: random # 负载均衡策略名，必须与下面配置的名字一致
loadBalancers: # 分别为不的同负载均衡策略指定内置的类型
random: # 随机，与上面的负载均衡策略名对应
type: RANDOM # 内置类型， 固定为RANDOM
round_robin: # 轮询
type: ROUND_ROBIN # 固定为ROUND_ROBIN
weight: # 权重
type: WEIGHT # 固定为WEIGHT
props:
read_ds_0: 2.0
read_ds_1: 1.0

4.5 启动ShardinSphere

# 启动容器
docker start ss-proxy
# 查看容器是否启动成功
docker ps
# 连接ShardinSphere
mysql -h127.0.0.1 -P3307 -uroot -p

4.6 测试

# 进入容器
docker exec -it ss-proxy env LANG=C.UTF-8 /bin/bash
# 查看ShardingSphere的实时日志，以实际目录和文件名为准
tail -f /opt/shardingsphere-proxy/logs/shardingsphere.log

• 操作数据库mysql> use org_proxy_db;
  Database changed
  mysql> insert into t_user values (1,'张三'),(2,'李四'),(3,'王五');
  Query OK, 3 rows affected (0.01 sec)

  mysql> select * from t_user;
  +—-+——–+
  | id | name |
  +—-+——–+
  | 1 | 张三 |
  | 2 | 李四 |
  | 3 | 王五 |
  +—-+——–+
  3 rows in set (0.01 sec)

  mysql> select * from t_user;
  +—-+——–+
  | id | name |
  +—-+——–+
  | 1 | 张三 |
  | 2 | 李四 |
  | 3 | 王五 |
  +—-+——–+
  3 rows in set (0.01 sec)

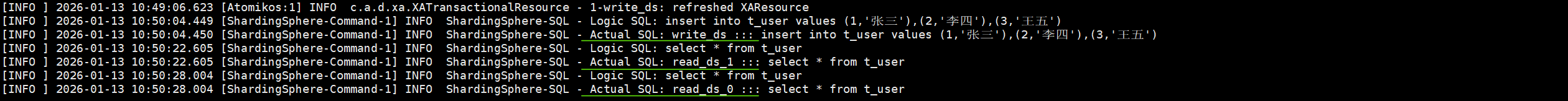

• 查看日志

  如果在事务中查询数据，所有的SQL操作都会被路由到主服务器，避免跨库事务

5.实践 – 垂直分片

5.1 架构图

5.2 服务器规划

5.3 创建server-user容器

• 创建server-user容器docker run -d \\
  -p 53310:3306 \\
  -v /org/mysql/user/conf:/etc/mysql/conf.d \\
  -v /org/mysql/user/mysql:/var/lib/mysql \\
  -e MYSQL_ROOT_PASSWORD=123456 \\
  –name server-user \\
  mysql:8.0.44
• 进入Docker容器# 进入Docker容器
  root@VM-0-7-ubuntu:~# docker exec -it server-user env LANG=C.UTF-8 /bin/bash
  # 运行Mysql客户端
  bash-5.1# mysql -uroot -p
  # 修改密码
  mysql> set password = '123456';
• 创建数据库create database if not exists user_db character set utf8mb4 collate utf8mb4_0900_ai_ci;
  — 选择数据库
  use user_db;
  — 创建用户表
  create table if not exists t_user (
  id bigint primary key auto_increment,
  name varchar(20)
  );

5.4 创建server-order容器

• 创建server-order容器docker run -d \\
  -p 53311:3306 \\
  -v /org/mysql/order/conf:/etc/mysql/conf.d \\
  -v /org/mysql/order/mysql:/var/lib/mysql \\
  -e MYSQL_ROOT_PASSWORD=123456 \\
  –name server-order \\
  mysql:8.0.44
• 进入Docker容器# 进入Docker容器
  root@VM-0-7-ubuntu:~# docker exec -it server-order env LANG=C.UTF-8 /bin/bash
  # 运行Mysql客户端
  bash-5.1# mysql -uroot -p
  # 修改密码
  mysql> set password = '123456';
• 创建数据库create database if not exists order_db character set utf8mb4 collate utf8mb4_0900_ai_ci;
  — 选择数据库
  use order_db;
  — 创建订单表
  create table if not exists t_order (
  id bigint primary key auto_increment,
  order_no varchar(30) comment '订单号',
  amount decimal(12, 2) comment '订单金额',
  user_id bigint comment '用户编号'
  );

5.5 垂直分库配置

在/org/shardingsphere/proxy/conf目录下配置config-sharding.yaml文件

databaseName: sharding_db

dataSources:
server_user:
url: jdbc:mysql://YOUR_IP_ADDRESS:53310/user_db?characterEncoding=utf8&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true&useSSL=false
username: root
password: 123456
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1
server_order:
url: jdbc:mysql://YOUR_IP_ADDRESS:53311/order_db?characterEncoding=utf8&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true&useSSL=false
username: root
password: 123456
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1

rules:
– !SHARDING
tables:
t_user:
actualDataNodes: server_user.t_user
t_order:
actualDataNodes: server_order.t_order

5.6 启动ShardinSphere

# 启动容器
docker start ss-proxy
# 查看容器是否启动成功
docker ps
# 连接ShardinSphere
mysql -h127.0.0.1 -P3307 -uroot -p

6.实践 – 水平分片

6.1 架构图

• 水平分库 + 水平分表

6.2 服务器规划

6.3 创建server-order容器

# 创建server-order0
docker run -d \\
-p 63310:3306 \\
-v /org/mysql/order0/conf:/etc/mysql/conf.d \\
-v /org/mysql/order0/mysql:/var/lib/mysql \\
-e MYSQL_ROOT_PASSWORD=123456 \\
–name server-order0 \\
–restart always \\
mysql:8.0.44
# 创建server-order1
docker run -d \\
-p 63311:3306 \\
-v /org/mysql/order1/conf:/etc/mysql/conf.d \\
-v /org/mysql/order1/mysql:/var/lib/mysql \\
-e MYSQL_ROOT_PASSWORD=123456 \\
–name server-order1 \\
–restart always \\
mysql:8.0.44

6.4 进入Docker容器

# 进入Docker容器
docker exec -it server-order0 env LANG=C.UTF-8 /bin/bash
# docker exec -it server-order1 env LANG=C.UTF-8 /bin/bash
# 运行Mysql客户端
mysql -uroot -p

# 修改root用户密码
mysql> set password = '123456';

6.5 创建数据库

— 在两个Docker容器都执行相同的SQL语句
create database if not exists order_db character set utf8mb4 collate utf8mb4_0900_ai_ci;
— 选择数据库
use order_db;
— 创建订单表t_order0
create table if not exists t_order0 (
id bigint primary key,
order_no varchar(30) comment '订单号',
amount decimal(12, 2) comment '订单金额',
user_id bigint comment '用户编号'
);
— 创建订单表t_order1
create table if not exists t_order1 (
id bigint primary key,
order_no varchar(30) comment '订单号',
amount decimal(12, 2) comment '订单金额',
user_id bigint comment '用户编号'
);

6.6 水平分片配置

databaseName: sharding_db

dataSources:
server_order0:
url: jdbc:mysql://81.69.218.112:63310/order_db?characterEncoding=utf8&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true&useSSL=false
username: root
password: 123456
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1
server_order1:
url: jdbc:mysql://81.69.218.112:63311/order_db?characterEncoding=utf8&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true&useSSL=false
username: root
password: 123456
connectionTimeoutMilliseconds: 30000
idleTimeoutMilliseconds: 60000
maxLifetimeMilliseconds: 1800000
maxPoolSize: 50
minPoolSize: 1

rules:
– !SHARDING
tables:
t_order:
actualDataNodes: server_order${0..1}.t_order${0..1}
databaseStrategy: # 分库策略
standard: # 用于单分片键的标准分片场景
shardingColumn: user_id #分片列名称
shardingAlgorithmName: alg_db_inline_userid # 分片算法名称
tableStrategy: #分表策略
standard:
shardingColumn: order_no # 分片列名称
shardingAlgorithmName: alg_hash_mod # 分片算法名称
# 配置分片算法
shardingAlgorithms:
alg_db_inline_userid:
type: INLINE
props:
algorithm-expression: server_order${user_id % 2} # 分片算法，根据user_id对2取模
alg_hash_mod:
type: HASH_MOD
props:
sharding-count: 2

6.7 启动ShardinSphere

# 启动容器
docker start ss-proxy
# 查看容器是否启动成功
docker ps
# 连接ShardinSphere
mysql -h127.0.0.1 -P3307 -uroot -p

6.8 测试

# 进入容器
docker exec -it ss-proxy env LANG=C.UTF-8 /bin/bash
# 查看ShardingSphere的实时日志，以实际目录和文件名为准
tail -f /opt/shardingsphere-proxy/logs/shardingsphere.log

— 路由到 server-order1
insert into t_order (id, order_no, user_id, amount) values (1, 'BIT001', 1,20.00);
insert into t_order (id, order_no, user_id, amount) values (2, 'BIT002', 1,20.00);
insert into t_order (id, order_no, user_id, amount) values (3, 'BIT003', 1,20.00);
insert into t_order (id, order_no, user_id, amount) values (4, 'BIT004', 1,20.00);
— 路由到 server-order0
insert into t_order (id, order_no, user_id, amount) values (1, 'BIT001', 2,20.00);
insert into t_order (id, order_no, user_id, amount) values (2, 'BIT002', 2,20.00);
insert into t_order (id, order_no, user_id, amount) values (3, 'BIT003', 2,20.00);
insert into t_order (id, order_no, user_id, amount) values (4, 'BIT004', 2,20.00);
