4. Doris：存储引擎

1. 存储引擎定位与设计目标

Apache Doris 是一个 MPP 架构的实时 OLAP 数据库，其存储引擎需同时满足：

• 高吞吐写入（支持 Kafka、Routine Load、Broker Load 等）
• 低延迟查询（亚秒级响应）
• 强一致性与高可用
• 高效压缩与 I/O 优化
• 自动运维（Compaction、副本修复、负载均衡）

为此，Doris 存储引擎采用 LSM-Tree 思想 + 列式存储 + 多版本并发控制（MVCC） 的混合架构，在 写性能、读性能、存储效率 之间取得平衡。

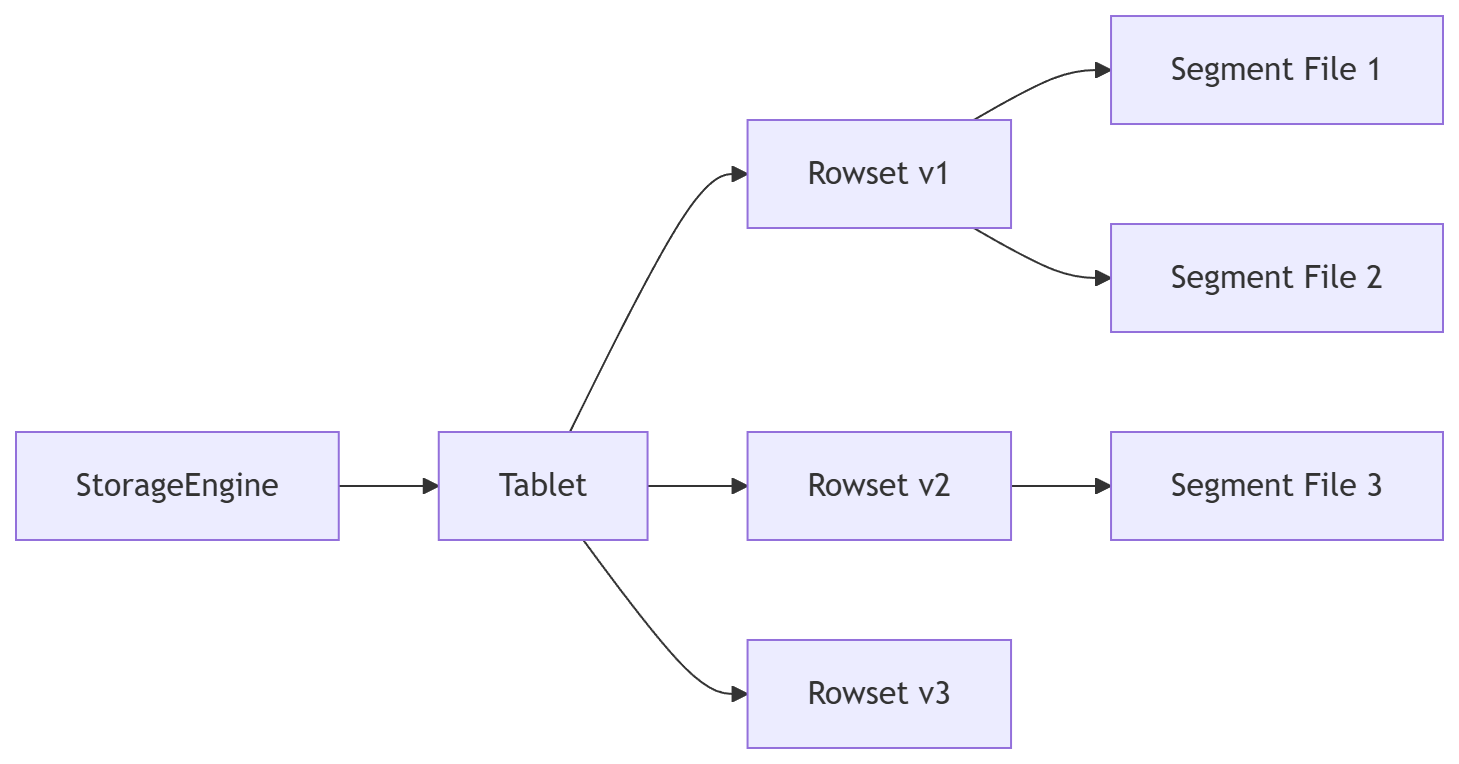

2. 整体架构：分层与核心组件

Doris 存储引擎运行在 BE（Backend）节点 上，核心模块如下：

2.1. StorageEngine（存储引擎入口）

• 定义于 be/src/olap/storage_engine.h
• 负责管理所有 Tablet 生命周期、数据目录映射、Compaction 调度
• 单例模式，是 BE 存储层的“中枢神经系统”

2.2. Tablet（数据分片）

• 最小物理存储单元，也是副本管理的基本单位
• 一个 Partition 被划分为 N 个 Bucket，每个 Bucket = 1 个 Tablet（多副本 = 多 Replica）
• 每个 Tablet 包含多个 Rowset（版本化数据集合）

2.3. Rowset（版本化数据集）

• 一次导入（Load）或 Compaction 生成一个 Rowset
• 具有 版本号（Version），如 [10-10], [11-11], [10-11]（后者为合并结果）
• 内部由 1~N 个 Segment 文件 组成
• 支持状态机管理：UNLOADED → LOADED → UNLOADING

2.4. Segment（物理文件）

• 默认大小 256MB（可配置）
• 采用 自研列存格式 Segment V2
• 包含：Data Region（数据页）、Index Region（索引页）、Footer（元数据）

3. 数据组织模型：从逻辑到物理

Doris 采用 四级数据组织模型：

📌 关键点：

• 查询时，FE 根据 WHERE 条件做 分区裁剪 + 桶裁剪，仅下发相关 Tablet；
• BE 并行扫描本地 Tablet，实现 MPP 执行。

4. 写入流程：基于 LSM-Tree 的优化实践

Doris 写入借鉴 LSM-Tree，但针对 OLAP 场景深度定制：

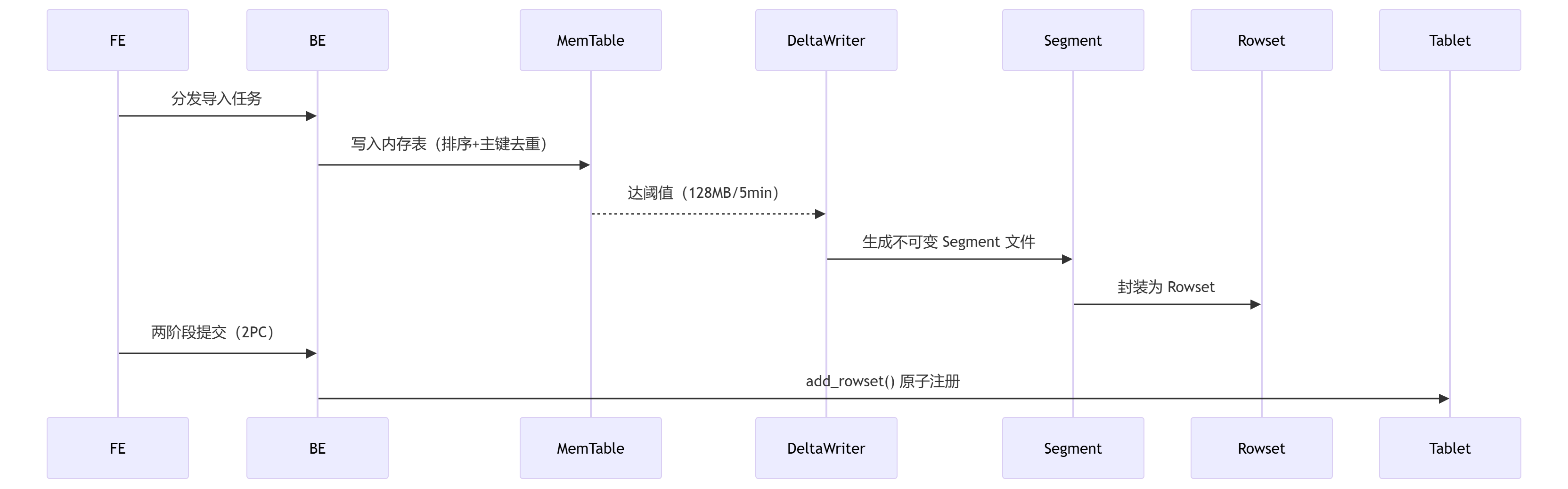

4.1. 写入路径

4.2. 关键优化

• Delta Writer 机制：批量写入、按列组织，提升吞吐；
• MemTable 排序：提前按 Sort Key 排序，利于后续 ZoneMap 和 Compaction；
• 两阶段提交（2PC）：确保多副本原子可见；
• 异步 Flush：不阻塞前端写入。

5. 读取流程：多级缓存 + 按需加载

5.1. 读取路径

5.2. 多级缓存体系

6. Compaction 机制：消除写放大，优化查询

6.1. 为什么需要 Compaction？

• 频繁写入产生大量小 Rowset；
• 查询需扫描多个文件，I/O 放大；
• 删除/更新留下无效数据（MoR 模型）。

6.2. 两类 Compaction

6.3. 调度与资源控制

• 通过 CompactionPermitLimiter 控制并发（令牌桶）；
• 配置示例（be.conf）：

cumulative_compaction_num_threads = 4
base_compaction_num_threads = 2
max_compaction_permits = 10000

✅ 效果：减少文件数、清理无效数据、提升查询性能。

7. 列存格式：Segment V2 设计

Segment V2 是 Doris 自研列存格式，采用 三段式结构：

7.1. 结构组成

7.2. Page 管理

• 默认 Page 大小：64KB
• 每列的 Page 按行号顺序排列；
• Footer 中的 Ordinal Index 记录行号 → Page 映射，作为“一级导航”。

8. 行存

8.1. 行存简介

Doris 默认的列式存储：不适用点查场景SELECT *：需要读取所有列，每个列都要一次 IO 导致 IOPS 成为瓶颈，特别是宽表（比如上百列），尤为明显

为解决点查场景 IOPS 的瓶颈问题：Doris 2.0.0 版本开始支持行列混存

• 用户建表时指定开启行存后，点查每一行只需要一次 IO，在宽表列很多的情况下性能有数量级提升。
• 原理：是在存储时增加了一个额外的列，这个列将对应行的所有列拼接起来采用特殊的二进制格式存储

8.2. 使用语法

建表时，在表的PROPERTIES中指定

PROPERTIES (
"store_row_column" = "true" — 是否开启行存：默认false，不开启
— 哪些列开启行存：若开启行存，则默认针对所有列，若需要指定部分列，则设置
"row_store_columns" = "column1,column2,column3"
"row_store_page_size" = "16384"
);

8.3. 行存命中条件

行存命中条件分成两种情况

• • MOW 表："enable_unique_key_merge_on_write" = "true"
  • 开启行存
  • 查询的时候注意where条件中，需要所有的主键等值并且是AND

• • 表模型，满足以下一种即可：

• • • DUPLICATE 表
    • 开启"enable_unique_key_merge_on_write" = "true"（MOW 表）且"store_row_column" = "true"

• • 符合TopN查询模式：SELECT * FROM tble [WHERE XXXXX] ORDER BY XXX LIMIT N 方括号中的是可选查询条件，注意目前只能是SELECT *，且需要命中 TopN 的延迟物化优化

8.4. 注意事项

9. 事务与一致性模型

9.1. 事务语义

• 单表原子性：一次导入要么全成功，要么全失败；
• 多版本隔离（MVCC）：查询基于 publish version 快照；
• 线性一致性：通过 2PC + Version Publish 保证。

9.2. Unique Key 模型演进

• Merge-on-Read（MoR）：读时合并，性能差；
• Merge-on-Write（MoW）（Doris 2.0+）：

• • 写时覆盖，物理只存最新版；
  • 引入 主键索引（RocksDB/MemIndex）；
  • 支持 Partial Update + Sequence Column。

10. 容错与高可用

10.1. 副本机制

• 每个 Tablet 默认 3 副本，分布在不同 BE；
• FE 监控副本健康，自动触发 Clone 修复；
• 支持 Colocation Group：强制同分片副本共置，加速 Join。

10.2. 故障恢复

• BE 宕机 → FE 标记 unavailable，查询自动路由到其他副本；
• 磁盘损坏 → FE 触发副本迁移；
• 元数据由 FE 通过 BDBJE 保证强一致。

11. 性能调优关键点

12. 未来演进方向
