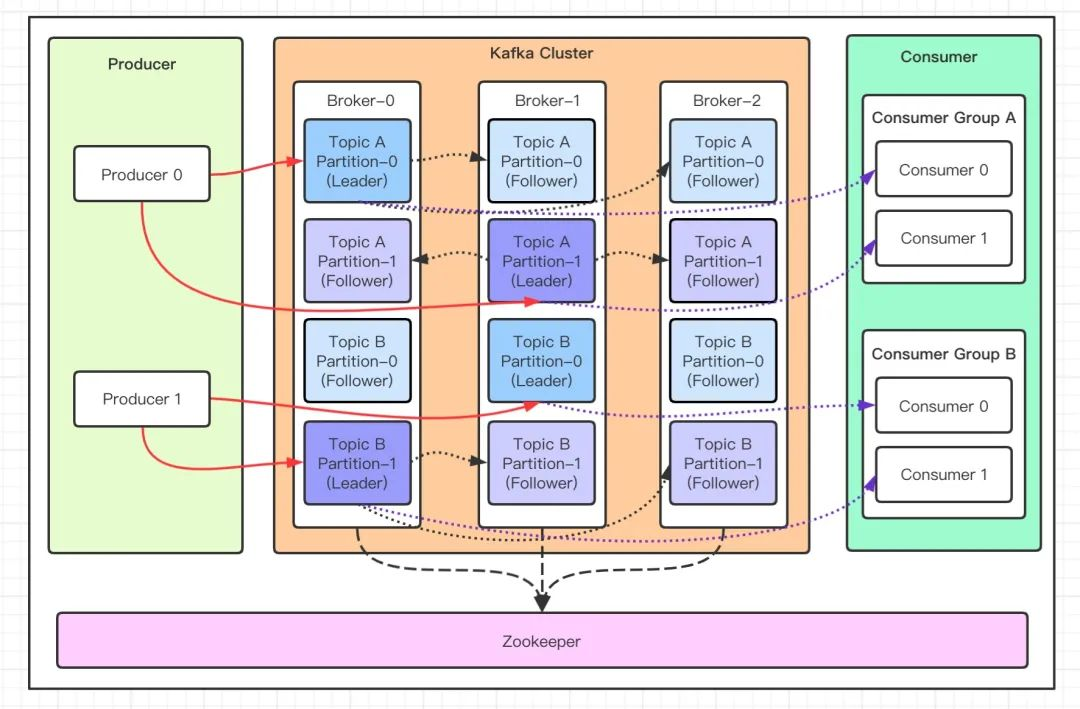

结构
- Message：每一条发送的消息主体。
- Topic：消息的主题，可以理解为消息队列，Kafka的数据就保存在Topic，不同Topic之间相互隔离，互不影响。
- Partition：Topic的分区，每个Topic可以有多个分区，分区的作用是做负载，提高Kafka的吞吐量，实现数据分片。同一个Topic在不同的分区的数据是不重复的。
- Replication：每一个分区都有多个副本，副本的作用是做备胎，主分区（Leader）会将数据同步到从分区（Follower）。当主分区（Leader）故障的时候会选择一个备胎（Follower）上位，成为 Leader。在Kafka中默认副本的最大数量是10个，且副本的数量不能大于Broker的数量。
- 客户端角色：
- Producer：Producer即生产者，消息的产生者，是消息的入口。
- Consumer：消费者，即消息的消费方，是消息的出口。
- Consumer Group：多个消费组组成一个消费者组，同一个分区的数据只能被消费者组中的某一个消费者消费，同一个消费者组的消费者可以消费同一个Topic的不同分区的数据。
- 服务端角色：
- Broker：服务节点，多个Broker节点组成一个Kafka集群。
- Zookeeper：Kafka集群依赖Zookeeper来保存集群的的元信息（Topic信息、分区、Broker、动态配置、用户权限）、依赖Zookeeper实现节点监控和发现、选举中心节点。
计算过程
发送消息
客户端发送
通信协议
RecordBatch

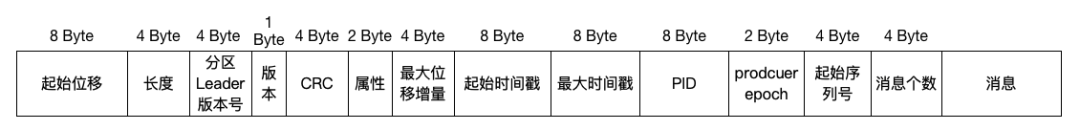

RecordBatch是Kafka消息传输的最小“协议单元”，结构如下：（字段长度单位：字节）
| BaseOffset | 8 | int64 | 该批次第一条消息在Partition中的偏移量（由 Broker 分配，客户端发送时设为 -1，Broker 填充） |
| BatchLength | 4 | int32 | 整个 RecordBatch 的总字节数（含所有字段） |
| PartitionLeaderEpoch | 4 | int32 | 分区 Leader 的版本号，区分不同任期的 Leader。 |
| Magic | 1 | int8 | 消息格式版本（0 = 旧版本，1 = 0.11.0+ 版本，支持事务 / 幂等性） |
| CRC32 | 4 | uint32 | 对 Batch 中 “Magic 之后的所有字段” 的 CRC 校验码（Broker 用于校验数据完整性） |
| Attributes | 2 | int16 | 批次属性：- 0-2 位：压缩算法（0 = 无压缩，1=GZIP，2=Snappy，3=LZ4，4=ZSTD）- 3 位：是否事务消息（1 = 是）- 4 位：是否控制消息（1 = 是，用于事务协调） |
| LastOffsetDelta | 4 | int32 | 该批次最后一条消息与第一条消息的偏移量差值（= 批次内消息数 – 1） |
| FirstTimestamp | 8 | int64 | 批次内第一条消息的时间戳（单位：毫秒） |
| MaxTimestamp | 8 | int64 | 批次内最后一条消息的时间戳 |
| ProducerId | 8 | int64 | 生产者 ID（仅 Magic=1 且开启幂等性 / 事务时有效，由 Broker 分配） |
| ProducerEpoch | 2 | int16 | 生产者版本号 |
| BaseSequence | 4 | int32 | 该批次第一条消息的序列号（生产者发送消息的递增序列，保证幂等性） |
| RecordsCount | 4 | int32 | 该批次内的消息条数（Record 数量） |
| Records | 可变 | 字节数组 | 所有 Record 的二进制数据（按 Record 格式依次拼接） |
PartitionLeaderEpoch用于解决 Leader 切换时数据一致性问题，它是一个单调递增的整数，与分区的 Leader 副本绑定，本质是 Leader 副本的 “版本号”。
生产者从 Broker 获取当前分区的PartitionLeaderEpoch，并将其写入RecordBatch 中，随消息一起发送给 Leader。Leader 校验收到的PartitionLeaderEpoch 是否与自己的当前Epoch一致：一致则正常写入消息，不一致则拒绝写入，返回错误给生产者。
ProducerEpoch主要用于幂等性和实现事务，同一个ProducerId对应多个ProducerEpoch，每次生产者重启，Epoch会递增 1。
幂等性：生产者发送的每条消息都会携带ProducerId + ProducerEpoch + SequenceNumber（序列号），Broker 会基于这三个字段做幂等校验：只有相同ProducerId、相同ProducerEpoch、相同SequenceNumber 的消息，才会被判定为重复消息，Broker 会直接丢弃；若Epoch不匹配（比如旧实例的Epoch 小于当前 Broker 记录的Epoch），Broker 会拒绝该消息，防止旧实例的残留请求干扰。
事务：在事务消息中，ProducerEpoch用于标记事务的 “归属实例”：事务协调者会记录每个ProducerId对应的最新Epoch；只有携带最新Epoch的生产者实例，才能提交或回滚事务；旧Epoch的实例发起的事务操作，会被直接拒绝，避免事务状态混乱。
Record

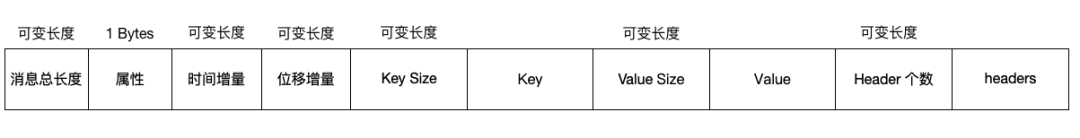

每条Record是变长编码：
| Length | 4 | int32 | 单条 Record 的总字节数（含以下所有字段） |
| Attributes | 1 | int8 | 单条消息属性（目前仅 0-2 位有效，与 RecordBatch 的压缩算法一致，冗余设计） |
| TimestampDelta | 8 | int64 | 消息时间戳与 RecordBatch.FirstTimestamp 的差值（减少重复存储，节省空间） |
| KeyLength | 4 | int32 | 消息 Key 的长度（-1 表示无 Key） |
| Key | 可变 | 字节数组 | 消息 Key（二进制格式，客户端需自行序列化，如 JSON/Protobuf） |
| ValueLength | 4 | int32 | 消息 Value 的长度（-1 表示无 Value，即空消息） |
| Value | 可变 | 字节数组 | 消息体（核心业务数据，二进制格式，序列化方式由客户端决定） |
| HeadersCount | 4 | int32 | 消息头数量（0 表示无自定义头） |
| Headers | 可变 | 键值对数组 | Headers 字段是可选的键值对（Key-Value）集合，用于存储消息的附加元数据，相当于消息的 “标签” 或 “附属信息”，不会影响消息体（Value）的业务逻辑，仅用于辅助消息的路由、过滤、追踪等场景。自定义消息头，每个 Header 格式为：- HeaderKeyLength (4 字节) + HeaderKey (可变) + HeaderValueLength (4 字节) + HeaderValue (可变) |
Broker接收
处理消息
延迟操作
时间轮
轮盘结构：将时间轴拆分为固定大小的 “时间槽（Bucket）”，形成一个环形数组（类似时钟的 12 个刻度）；
时间粒度：每个槽对应一个固定的时间间隔（如 1ms、10ms），称为tickMs；
分层设计：单级时间轮容量有限，通过 “秒轮、分轮、时轮” 分层（类似时钟的秒 / 分 / 时），支持超长延迟任务；
任务映射：延迟任务根据 “到期时间” 计算所属的槽位，存入对应槽的任务列表；
驱动机制：一个定时器线程按tickMs间隔遍历槽位，执行该槽中已到期的任务。
Kafka的时间轮
为了避免任务太稀疏导致指针空转，Kafka将存在任务的Bucket槽放入DelayQueue中，再从延迟队列取出到期的Bucket。（Bucket数量是固定的，使用DelayQueue不存在性能问题）
DelayQueue和时间轮的对比
| 核心数据结构 | 环形数组 + 链表（哈希映射） | 二叉堆 + 全局 ReentrantLock |
| 插入操作时间复杂度 | O (1)（计算槽位 → 插入链表） | O (logN)（堆结构调整） |
| 删除操作时间复杂度 | O (1)（若记录槽位，直接删除链表节点） | O (N)（遍历找元素）+ O (logN)（堆调整） |
| 执行到期任务复杂度 | O (1)（遍历当前槽位） | O (logN)（堆顶取出 + 堆调整） |
| 并发性能 | 无全局锁（可按槽位加锁），高并发友好 | 全局 ReentrantLock，高并发下锁竞争激烈 |
| 内存占用 | 固定内存（槽数组大小），低占用 | 动态堆结构，内存随任务数增长 |
| 延迟精度 | 由 tickMs 决定（如 10ms），精度可控 | 毫秒级高精度，但性能代价高 |
| 海量任务支持 | 支持（分层时间轮可扩展），百万级任务无压力 | 不支持（O (logN) 开销随任务数指数增长） |
| 典型应用场景 | 高吞吐延迟消息（如 RocketMQ）、定时任务 | 低并发、小批量延迟任务（如单机定时） |
| Kafka/Pulsar 适配性 | 适配（可分布式部署） | 完全不适配（单节点、高锁竞争） |
接收消息
消费者分区
分配器
RangeAssignor：分区和消费者按字典序排序，然后一一对应，按序分配。如果分区数多余消费者数，排在前面的消费者会被多分。
RoundRobinAssigner：所有消费者和该消费者订阅的所有分区按字典序排序，然后逐个分配。如果一个消费者订阅了不同主题，会被多分。
StickyAssigner：机器下线时保留原来消费者的分配方案，把多出来的分区再均匀分配。
CooperativeStickyAssignor：EAGER 在JOIN_GROUP之后取消所有订阅的分区，消费全部暂停；COOPERATIVE 分为两次重平衡，消费者在第一次JOIN_GROUP（见下文）之后取消原消费者部分分区，但不给新消费者分区，第二次平衡时给新消费者分配原消费者取消的分区。
重平衡
读取消息
事务消息
幂等消息
保证单生产者的单个分区内发送的消息只会被持久化一次，杜绝重复消息的问题。
实现方式
事务消息
目标
实现

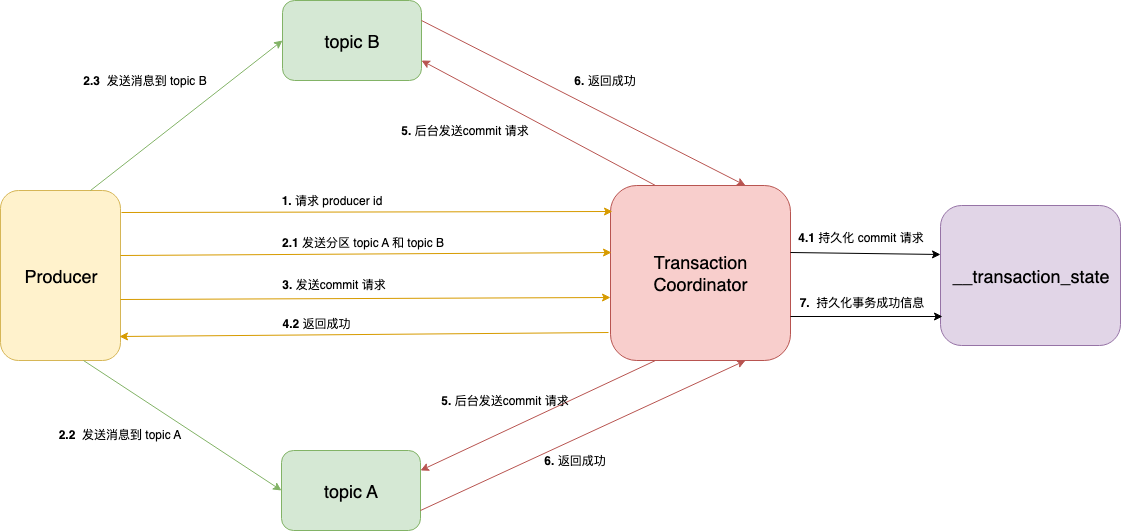

发送到多个Topic的事务：

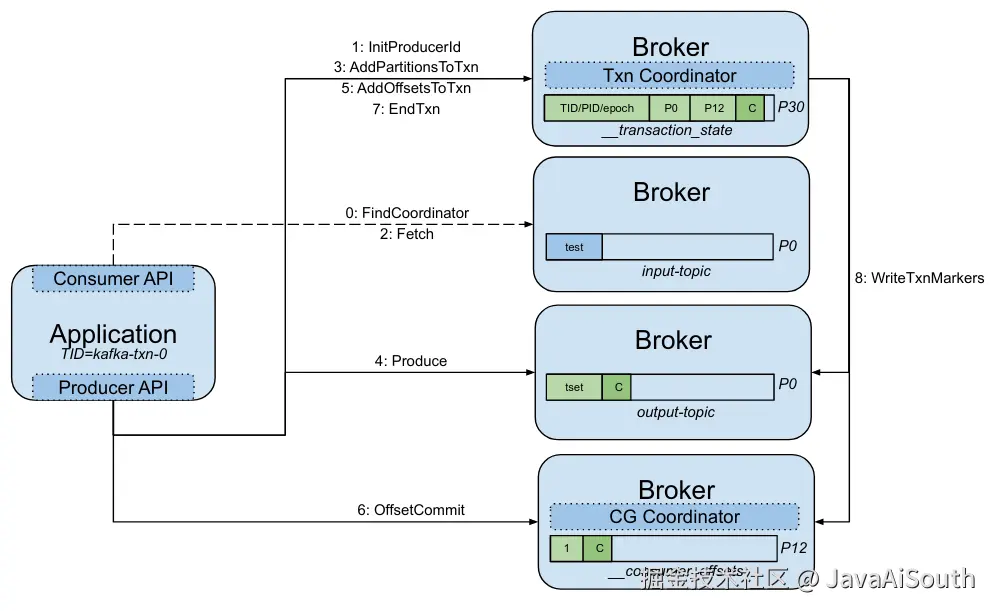

消费-处理-生产的事务
存储设计
文件结构

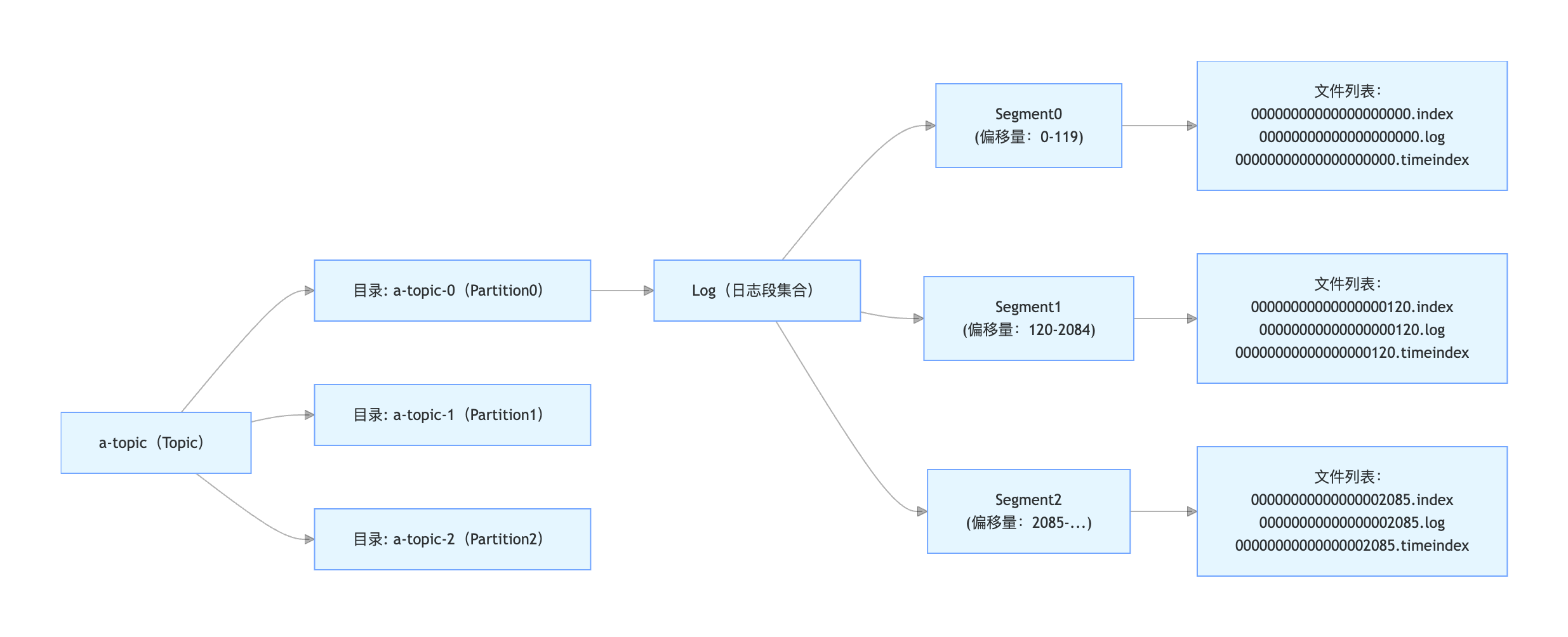

Kafka 的存储本质是 “逻辑分类（Topic）→ 物理拆分（Partition）→ 分段存储（Segment）→ 文件组（.log/.index/.timeindex）” 的分层设计，这样做的好处是：
分区拆分：实现存储和读写的水平扩展；
分段存储：避免单个文件过大，提升读写 / 清理效率；
索引文件：通过 .index/.timeindex 实现消息的快速查询，不用全量扫描 .log 文件。
Topic（逻辑消息分类）
本身不存储数据，仅用于区分不同业务的消息。
Partition（物理存储单元）
Topic 会被拆分为多个 Partition（分区）（图中是 a-topic-0/a-topic-1/a-topic-2），每个 Partition 对应磁盘上的一个独立目录。
消息会被分散写入不同 Partition，实现存储和读写的 “水平扩展”（比如 Topic 拆 3 个 Partition，可同时用 3 个 Broker 存储）。
Log（日志段集合）
由多个 Segment（日志段） 组成的 “集合”。避免单个文件过大，Partition 的消息按 “大小 / 时间” 拆分为多个 Segment
Segment（日志分段）
每个 Segment 是 Log 中的一个 “子文件组”，对应一批连续偏移量的消息：例如Segment0 对应偏移量 0~119的消息；Segment1 对应偏移量 120~2084的消息；Segment2 对应偏移量 2085 之后的消息。每个 Segment 都有自己的编号（即该段第一条消息的偏移量，比如 Segment0 的编号是 00000000000000000000）。
每个 Segment 对应 3 个文件，共同实现 “消息存储 + 快速查询”：.log 文件：存储实际的消息数据（二进制格式），是消息的核心载体；.index 文件：存储消息偏移量 → 文件物理位置的映射（稀疏索引），用于快速定位某个偏移量的消息在 .log 中的位置；.timeindex 文件：存储消息时间戳 → 偏移量的映射，用于按时间范围查询消息。
读写优化
高吞吐量的消息系统一般有追加写入和顺序读取两大特点，Kafka在此基础上通过以下特性提高性能：
顺序读写
生产者将写入的消息聚合为消息批次，然后追加到Log文件中，读取时一次读取一个（或多个）消息批次。
PageCache
操作系统创建内核缓冲区PageCache，提供预读和后写。
预读：一次性读取比请求要求更多的数据并缓存在PageCache中。
后写：写操作仅仅写入PageCache，由操作系统将PageCache中的多个变更合并成一个并刷新到磁盘中。
Kafka没有定义Java进程的内存缓冲区，直接使用PageCache缓存消息内容，省去一份Java进程内部内存消耗，且缓存不受Kafka服务重启影响。
如果生产者的生产速率和消费者的消费速率相差不大，那么生产消费过程只需要在PageCache中同步完成，不需要任何磁盘读写操作。
零拷贝

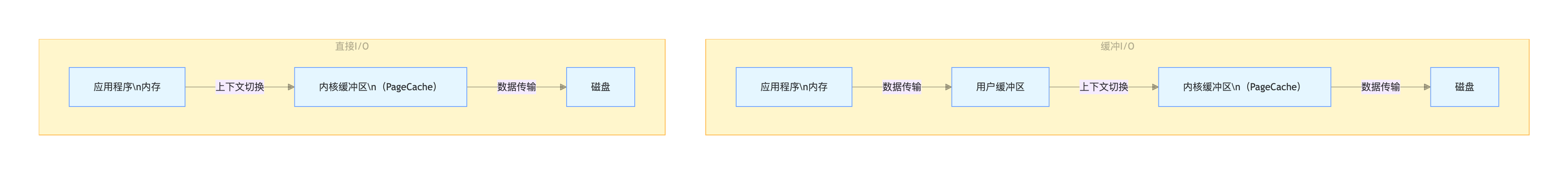

缓冲IO和直接IO如下图，区别在于应用程序是否在用户空间中使用内核缓冲区。直接IO也可以舍弃PageCache直接和磁盘交互，Linux需要通过系统调用open(O_DIRECT)开启。
包含PageCache的直接IO，一次读或者写需要2次数据复制操作（应用程序和PageCache、PageCache和磁盘）和1次上下文切换操作（用户态与内核态切换）。
缓冲ID，一次读或者写需要3次数据复制操作和1次上下文切换操作。
零拷贝的mmap和sendfile机制减少数据复制和上下文切换操作：

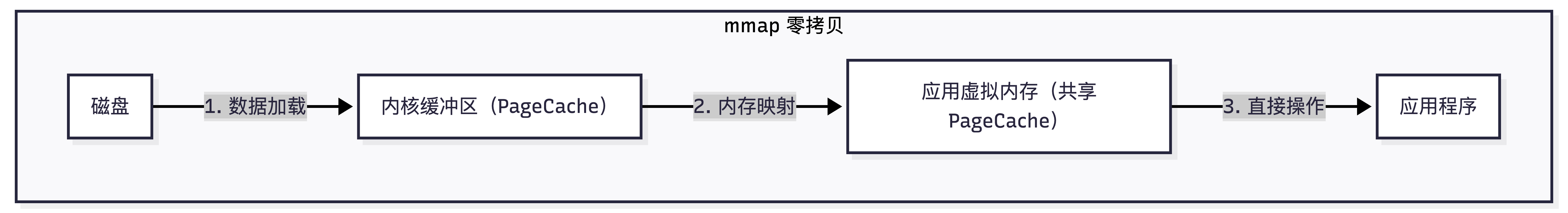

mmap：应用程序的逻辑内存映射到（内核缓冲区）PageCache，应用程序直接读写PageCache。完成一次读或者写只需要1次数据复制操作（内核缓冲区与磁盘）和1次上下文切换。

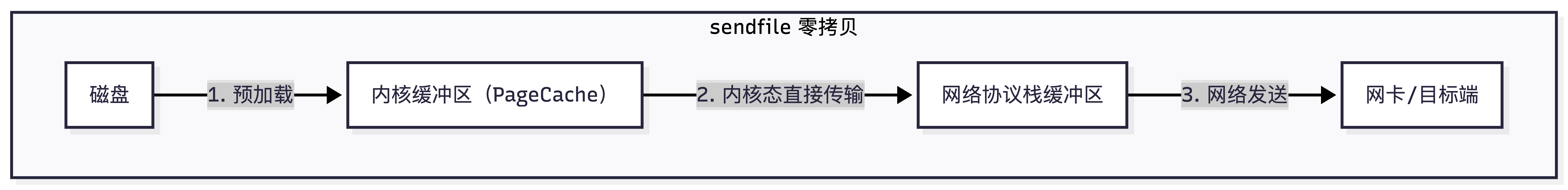

sendfile：数据不经过用户空间，直接在内核空间中发送给目标存储介质，例如将磁盘数据发送到网络，不需要切换上下文。
读写流程
日志管理
清理
去重：基于消息 Key 唯一性去重。
按时间清理：当Segment文件的最后修改时间 ≥ 配置的保留时长，则被标记为过期，由后台线程自动删除（整段删除，包含 .log/.index/.timeindex）。
按大小清理：当单个Partition的所有Segment文件总大小 ≥ 配置的最大保留大小，则从最旧的 Segment 开始，逐个删除，直到总大小低于阈值。
刷盘
写入时刷盘：配置间隔N条消息进行一次刷盘，N为1时则每条消息都刷盘。
定时刷盘：累计写入N条消息，触发一次刷盘；累计N毫秒，触发一次刷盘；默认均为Long.MAX_VALUE。
内核自动刷盘：脏页最长不超过30s刷盘；脏页占内存比超20%触发刷盘。
刷盘机制对性能影响较大，建议通过多副本保证消息可靠。
分布式
主从同步
ISR
In-Sync Replicas，保持基本同步的leader和follow集合。
ISR集合由leader管理，同时保存到Zookeeper中，避免leader副本下线导致ISR信息丢失。
leader节点定时更新ISR集合：把超过N毫秒没有fetch消息的副本剔出ISR集合；把不在ISR集合中但是logEndOffset大于等于HW的副本拉进ISR集合。
follower主动从leader拉取消息并保存到本地。
HW
HighWatermark 高水位，ISR集合中同步进度最落后的副本logEndOffset。
HW只增不减；消费者只能读取HW之前的消息；消费者默认从leader副本读取消息，leader负责处理读写请求，follow负责备份；leader只在ISR中选举。
acks=1（默认，性能优先）时，leader写入消息，更新自身LEO → 立即给Producer返回ACK。
acks=all /acks=-1（生产推荐，可靠性优先）时，leader写入消息并创建延迟操作 + ISR内所有副本同步完成 + leader更新 HW → 才给Producer返回 ACK。
acks=0（极致性能，无可靠性）：Producer发送消息后，不等待Broker任何响应，直接返回成功。
日志截断
场景
原leader的LEO已经到100，HW仍为90（F1/F2的LEO仅90），leader宕机后重启，在这个过程中F1被选为新leader且写入90-100的消息（偏移量和原leader重合，但内容完全不同）。
LeaderEpoch**设计**
每个Partition的Leader每一次换届，都会分配一个单调递增的整数任期号（Epoch），比如第一次 Leader是Epoch=0，换届后新Leader是Epoch=1。
为「偏移量 + 任期号」建立唯一绑定关系，新Leader的Epoch一定大于原Leader的Epoch，且每个Leader都会记录「自己任期内写入的消息偏移量范围」（比如 Epoch=1 的 Leader，写入的偏移量是 90~100）。
解决问题
原Leader重启后发现自己成为Follower，立刻向新 Leader 发送fetch请求，并携带元数据：自身宕机时的LeaderEpoch值、自身的LEO=101和HW=90、自身记录的各Epoch对应的偏移量范围。
新Leader收到请求后，执行最严格的一致性校验，给原Follower返回指令：
最强一致性
生产者
# 1. 最强可靠性级别：等待所有ISR副本同步完成后再返回
acks=all
# 2. 开启无限重试（生产中建议设为较大值，如10）
retries=10
# 3. 重试间隔（避免短时间重复请求）
retry.backoff.ms=1000
# 4. 开启幂等性（防止重试导致的消息重复）
enable.idempotence=true
Broker
# 1. ISR最小同步副本数，防止单副本故障
min.insync.replicas=2
# 2. 副本同步超时阈值，避免短暂滞后被踢出ISR
replica.lag.time.max.ms=60000
# 3. 日志刷盘兜底
log.flush.interval.ms=500
# 4. 日志保留策略，避免数据提前清理
log.retention.hours=720
# 5. 关闭自动删除
log.retention.enable=false
# 6. 开启Leader Epoch，防止日志截断异常
leader.epoch.replication.checkpoint.interval.ms=10000
消费者
# 1. 关闭自动提交，手动控制消费位点
enable.auto.commit=false
# 2. 手动同步提交（消费完成后再提交）
# 代码中调用：consumer.commitSync()
# 3. 消费超时（避免长事务导致的位点过期）
max.poll.interval.ms=300000
# 4. 禁止自动重置位点（避免丢失未消费消息）
auto.offset.reset=none
和RMQ的对比
| 消费语义 | 最多一次（At most once）：生产者ack=0+消费者自动提前提交位点，可能丢消息。至少一次（At least once）：默认配置（ack=1/all+消费后提交位点），不丢但可能重复。精确一次（Exactly once）：生产者开启幂等 / 事务 + 消费者位点绑定事务，支持 Consume-Transform-Produce 端到端精确一次 | 最多一次：消费者同步消费 + 立即提交位点，可能丢消息。至少一次：默认配置（异步消费 + 消费完成后提交位点），不丢但可能重复。精确一次：通过 事务消息 + 本地事务表 实现，支持分布式事务场景。 |
| 是否幂等 | 支持。通过PID+Partition+序列号实现，但是仅单生产者单分区生效。 | 支持。生产者+消息唯一Key，Broker 基于 Key 去重，支持跨分区 / 跨生产者，需手动设置消息 Key。 |
| 事务消息 | 支持。实现原理：基于 两阶段提交（2PC）+ 事务协调器 + 内部主题__transaction_state核心能力：支持多 Topic / 多 Partition 原子写入，支持 消费 – 生产 | 支持。实现原理：半消息机制 + 事务反查，分为「发送半消息→执行本地事务→提交 / 回滚」三步，无需依赖协调器。核心能力：支持 分布式事务（本地事务表 + 消息事务），适合订单支付等场景 |
| 重复消费 | 存在重复可能。重复原因：网络重试、Broker 故障恢复、消费者位点回滚解决方式：单分区开启幂等性；多分区开启事务消息；业务层基于唯一键去重 | 存在重复可能。重复原因：半消息提交重试、消费者重平衡解决方式：消费者基于业务唯一键去重。 |
| 推还是拉 | 拉。消费者主动拉取，Broker 无主动推送能力，消费者可以设置长轮询参数。 | 拉。同样也有长轮询。 |
| 顺序消费 | 单Partition是顺序消费。 | 单Partition是顺序消费。 |
| 广播消费 | 支持。 | 支持。 |
参考
[1] 深入理解Kafka与Pulsar。
[2] 图解 kafka 架构与工作原理。
