【GNSS定位原理及算法杂记4】​​RTK（实时动态定位）​、网络RTK、多频多系统RTK

什么是RTK

​RTK，英文全名叫做Real-time kinematic，也就是实时动态。这是一个简称，全称其实应该是RTK（Real-time kinematic，实时动态）载波相位差分技术。 RTK定位技术是一种基于高精度载波相位观测值的实时动态差分定位技术。

RTK的工作原理

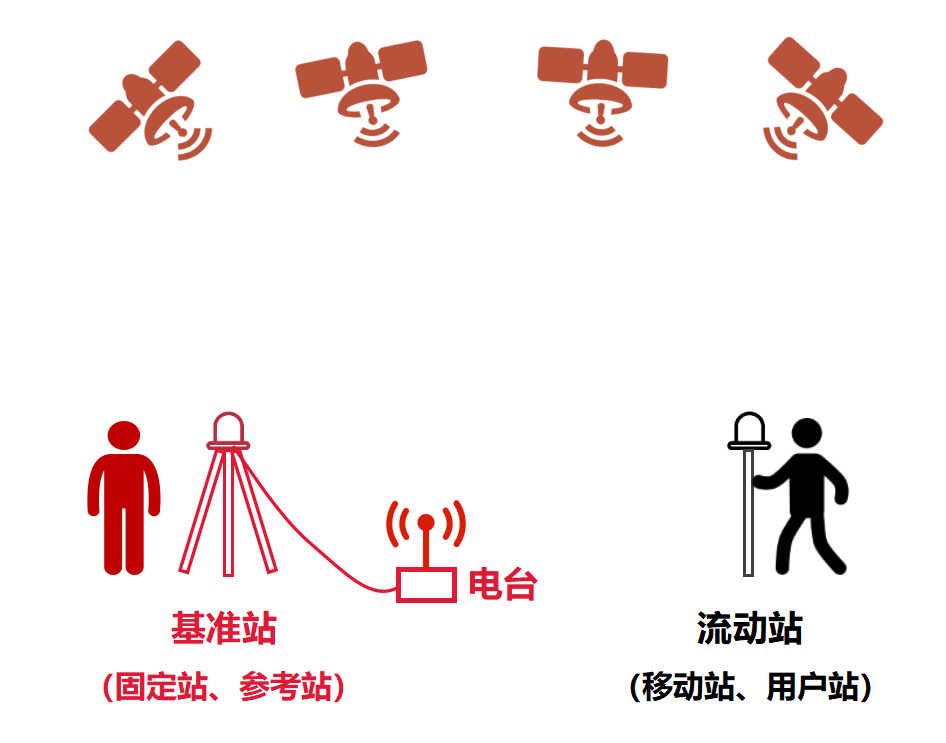

如上图所示，这是一个标准的传统RTK组网，除了卫星之外，RTK系统包括两个重要组成部分——基准站和流动站。

两个站都带有卫星接收机，可以观测和接收卫星数据。顾名思义，基准站是提供参考基准的基站。而流动站，是可以不断移动的站。流动站其实就是要测量自身三维坐标的那个对象目标，也就是用户终端。

大家经常在户外看到一些扛着三脚架设备进行测量的人。其中一部分人，扛的可能就是RTK基准站或流动站。

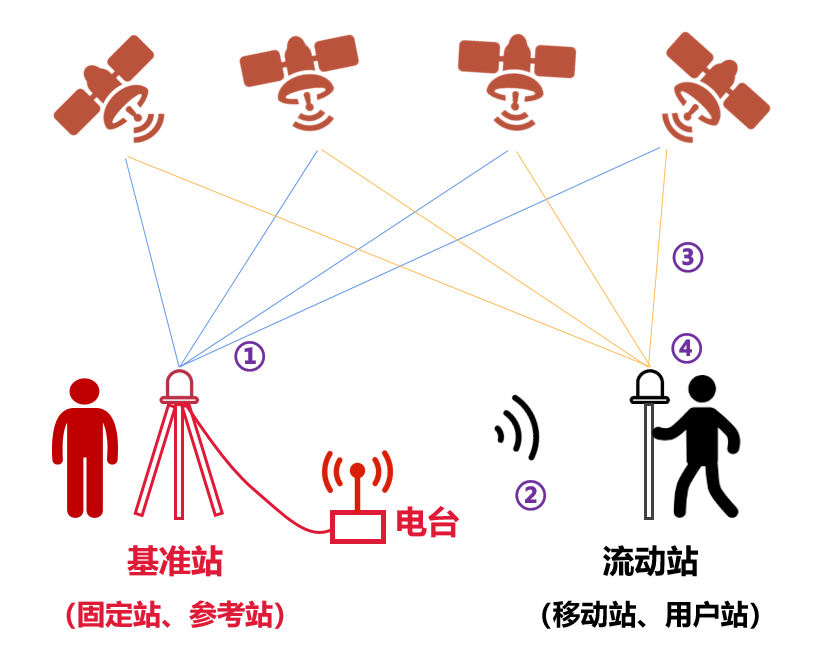

RTK的定位过程：

首先，基准站作为测量基准，一般会固定放在开阔且视野良好的地方。基准站的三维坐标信息，一般是已知的。 第①步，基准站先观测和接收卫星数据。

第②步，基准站通过旁边的无线电台（数据链），将观测数据实时发送给流动站（距离一般不超过20公里）。

第③步，流动站收到基准站数据的同时，也观测和接收了卫星数据。

第④步，流动站在基准站数据和自身数据的基础上，根据相对定位原理，进行实时差分运算，从而解算出流动站的三维坐标及其精度，其定位精度可达1cm~2cm。至此，测量完成。

如大家所见，RTK技术具有观测站之间无需通视（无需在视线范围内）、定位精度高、操作简单、全天候作业等优点，是非常不错的定位技术。

网络RTK vs 传统RTK

刚才我们所说的，是RTK的早期模型，我们称为传统RTK技术。

传统RTK技术实施简单，成本低廉。但是，它也存在一个很大的问题，那就是流动站和基准站之间存在距离限制。

距离越远，误差因素差异变大，定位精度就会下降。而且，距离远了，超过了无线电台的通信范围，也就无法工作了。

为了克服传统RTK技术的缺陷，在20世纪90年代中期，人们提出了网络RTK技术。

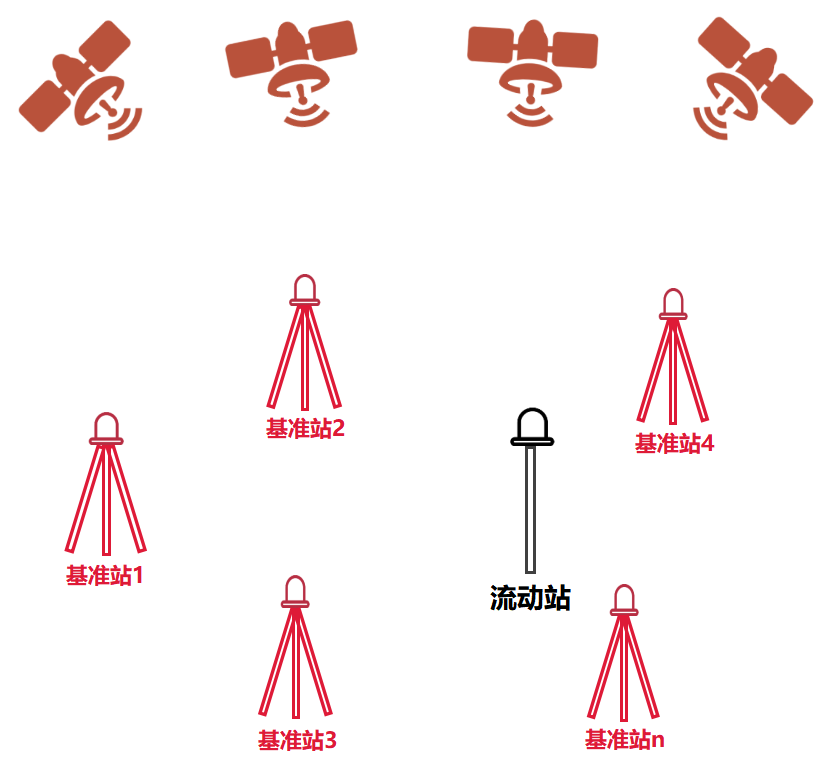

在网络RTK技术中，在一个较大的区域内，均匀分散设置多个基准站（3个或以上），构成一个基准站网。 那么，这种情况下，流动站需要和每个基准站进行对比和测算吗？当然不会，那样太费事了。

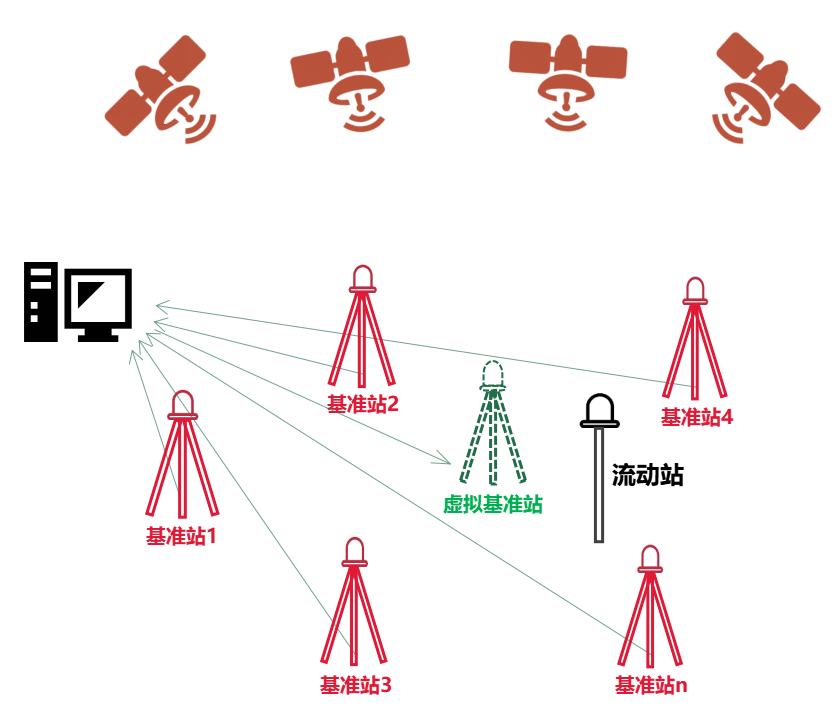

网络RTK相比传统RTK，其实是用区域型的GNSS网络误差模型取代了单点GNSS误差模型。多个基准站组成的基准站网，它们将数据发给中央服务器。中央服务器会根据数据，模拟出一个“虚拟基准站”。（所以，网络RTK也被称为“虚拟基准站技术”或“虚拟参考站技术”。）

对于流动站来说，它只会“看到”这个“虚拟基准站”。基于这个“虚拟基准站”发来的数据，流动站完成最终的测量运算。

网络RTK的优势是非常明显的。

大家应该都看出来了，我们平时看到的移动通信基站，其实就可以兼职“基准站”。我们身边到处都是基站，也就意味着，网络RTK基本上实现了无缝覆盖。

流动站与中央服务器的通信，也可以通过流动站（终端）内置的无线通信模组来完成。这些高精度定位模组，集成了RTK技术，且本身也是移动通信模组，可以实现上述功能。

其次，对于用户来说，不需要自建基准站，节约了大量成本（只需要支付一些通讯费用）。

第三，精度和可靠性更高。毕竟基准站多了嘛，就算坏了一两个，也影响不大。

值得一提的是，网络RTK的模型中，网络的稳定性对定位精度影响极大。必须保证网络通信稳定，从而确保差分数据稳定下发，才能实现超高定位精度。

RTK、网络RTK、多频多系统RTK技术的原理，特点，优缺点

1. RTK（Real-Time Kinematic，实时动态定位）

• 原理：

  • 使用基准站（位置已知）与流动站（待测位置）同时观测卫星信号。
  • 通过差分方法消除大部分误差（卫星钟差、轨道误差、电离层、对流层）。
  • 解算载波相位整周模糊度，固定为整数后，可达厘米级精度。

• 适用场景：

  • 基准站覆盖半径约 10–20 km，超过距离电离层/对流层差异增大，精度下降。

2. 网络 RTK（Network RTK）

• 原理：

  • 建立多个基准站组成网络（CORS 网络）。
  • 通过模型（如 VRS、FKP、MAC）计算并提供区域化误差改正信息。
  • 流动站相当于在“虚拟基准站”附近做 RTK，从而突破单基准 RTK 的距离限制。

• 适用场景：

  • 城市、省级、全国范围的连续运行参考站系统。
  • 广泛应用于测绘、无人驾驶、工程监测。

3. 多频多系统 RTK

• 原理：

  • 除 GPS 外，联合使用 BDS、GLONASS、Galileo 等系统。
  • 使用多频观测（如 L1/L2/L5 或 B1/B2/B3），可更好地消除电离层延迟。
  • 增强模糊度解算可靠性和收敛速度。

• 适用场景：

  • 信号环境复杂（遮挡、多路径）、电离层扰动较强区域。
  • 对可靠性、快速初始化要求高的应用。

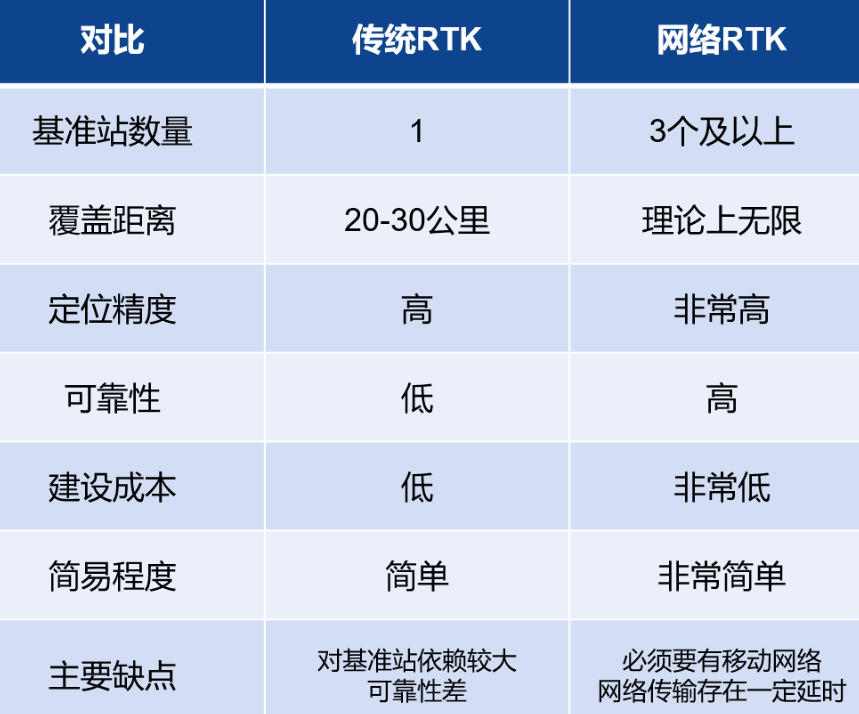

4. 对比表格

✅ 一句话总结：

• RTK：本地单基站，简单但范围有限。
• 网络 RTK：利用基准站网络，覆盖大范围，服务依赖高。
• 多频多系统 RTK：在 RTK/网络 RTK 的框架下进一步增强，解决速度与可靠性问题，适合复杂环境。

参考文献 1、看懂RTK定位，这一篇就够啦！

📌 RTK 技术自问自答

1. 什么是 RTK？与传统单点定位的区别？

• RTK：利用基准站与移动站的载波相位观测，实时差分消除误差，实现厘米级精度。
• 单点定位误差米级，RTK 通过差分改正提高精度。

2. RTK 的基本工作原理是什么？

• 基准站已知坐标 → 计算观测量与真实值差异 → 生成改正信息。
• 移动站接收改正信息 + 自身观测 → 解决模糊度 → 精确定位。

3. RTK 的关键观测量是什么？

• 伪距（Code Pseudorange）
• 载波相位（Carrier Phase）
• 有时也用 多普勒频移 作为速度观测。

4. RTK 定位的主要误差源有哪些？

• 卫星钟差、轨道误差
• 电离层延迟、对流层延迟
• 多路径效应、接收机噪声
• 基站与移动站的硬件延迟

5. 为什么 RTK 能消除大部分误差？

• 差分原理：基站与移动站观测相同卫星，误差相似 → 通过差分消除共同误差。
• 电离层/对流层延迟在空间相关性范围内可消除。

6. 什么是整数模糊度？为什么要固定模糊度？

• 载波相位观测存在整周不确定性，称为模糊度。
• 若能正确固定为整数 → 定位可达厘米级。
• 若未固定（浮点解） → 只能分米级。

7. 模糊度固定的常见方法？

• LAMBDA 方法（整数最小二乘估计）。
• MLAMBDA（LAMBDA 的改进版本）。
• 常结合卡方检验/比值检验做正确性判断。

8. RTK 的初始化过程通常要多久？

• 一般 10–30 秒（依赖环境和卫星数量）。
• 多频 RTK（双频/三频）可以缩短初始化时间。

9. 基线长度对 RTK 的影响？

• 短基线（<10 km）：误差消除效果好，厘米级。
• 中基线（10–50 km）：电离层、对流层残差显著，精度下降。
• 长基线（>50 km）：传统 RTK 精度下降明显 → 需要 PPP-RTK。

10. 单频 RTK 与多频 RTK 的区别？

• 单频：抗电离层能力差，初始化慢，易受干扰。
• 多频：可直接估算电离层延迟，模糊度更快固定，精度更高。

11. RTK 与 PPP 的区别？

• RTK：依赖基准站差分 → 实时厘米级 → 局部服务。
• PPP：单站，利用精密星历与钟差 → 全局可用 → 收敛时间长（几十分钟）。

12. 网络 RTK（NRTK/VRS）的原理是什么？

• 建立基站网络，利用插值/建模生成虚拟参考站（VRS）数据。
• 移动站获取与自身相关的改正信息，突破基线长度限制。

13. RTK 在城市峡谷环境下的挑战？

• 多路径效应严重 → 载波相位观测质量下降。
• 可见卫星少 → 几何条件差。
• 可能需要 IMU/视觉融合辅助。

14. RTK 与 IMU 融合的优势是什么？

• GNSS 信号中断（隧道、遮挡）时，IMU 可短时间维持连续解。
• 融合滤波可提高鲁棒性、减少跳变。

15. RTK 定位的精度能达到多少？

• 理想环境下，水平厘米级（1–2 cm），高程精度稍差（2–5 cm）。

16. RTK 常用的滤波方法有哪些？

• 卡尔曼滤波（KF/EKF/UKF）。
• 常用于状态估计（位置、速度、模糊度）。

17. 如何保证 RTK 的实时性？

• 高效模糊度固定（LAMBDA + 预处理）。
• 算法复杂度优化（整数搜索空间缩小）。
• 多线程/硬件加速（FPGA/DSP）。

18. RTK 系统失效的常见原因？

• 卫星数不足（<4）
• 信号遮挡/干扰
• 模糊度错误固定
• 基站数据中断

19. 如何处理 RTK 模糊度错误固定？

• 使用比值检验（ratio test）判断可靠性。
• 若固定失败 → 回退到浮点解，重新初始化。

20. RTK 的典型应用场景？

• 无人机（航测、植保）
• 自动驾驶
• 精准农业
• 工程测绘、矿山定位
