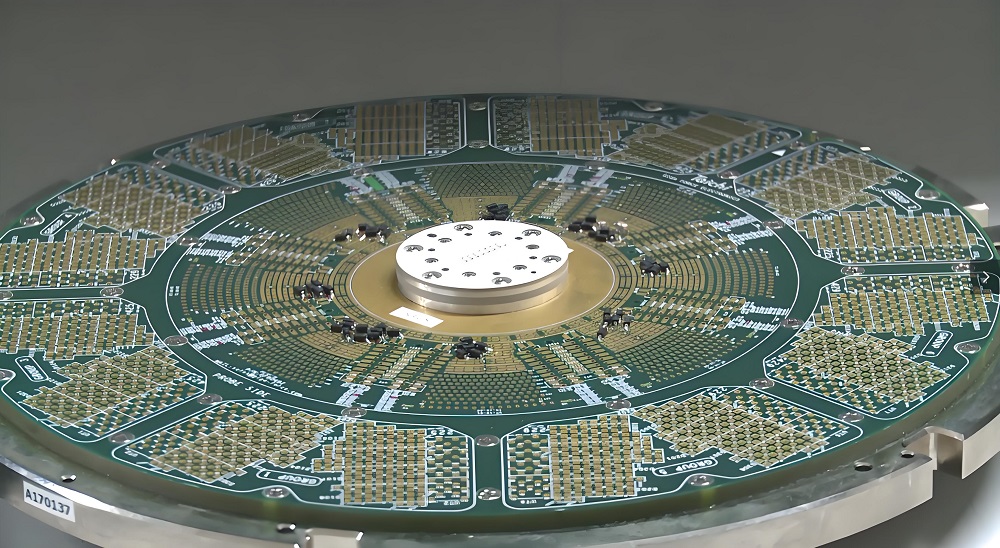

在半导体测试环节，探针卡的质量控制是一个容易被忽视却又至关重要的环节。一张典型的探针卡上，成百上千根微米级的探针按照精确的阵列排布。每一根针尖的磨损状态、每一根针的垂直度、所有针尖的共面性——这些参数共同决定了测试的可靠性和探针卡的使用寿命。
传统光学检测的物理瓶颈
使用传统显微镜观察探针卡时，工程师面临一个根本性的光学问题：景深不足。探针卡的针尖和基板之间存在明显的高度差，而显微镜的物理景深往往无法同时覆盖这两个平面。操作者要么聚焦在针尖上——基板模糊；要么聚焦在基板上——针尖模糊。为了看清全部细节，需要反复调焦并在不同焦平面之间来回切换，不仅效率低下，还容易遗漏关键信息。
多焦平面深度合成的技术原理
3D超景深显微镜的核心技术思路是“合成”而非“物理突破”。它不试图通过光学手段无限扩大景深，而是通过精密步进电机驱动载物台沿Z轴逐层扫描，采集一系列不同焦平面的图像。系统搭载的智能算法自动识别每一张图像中的合焦区域，然后将这些区域融合成一幅全景深图像。从技术实现的角度看，这类似于摄影中的焦点堆栈（Focus Stacking）技术，但3D超景深显微镜将其集成到了显微镜的硬件-软件一体化系统中，实现了自动化、标准化的操作流程。
3D超景深数码显微镜
探针卡检测中的具体应用价值
在探针卡检测的实际操作中，这一技术带来的改变是具体的：

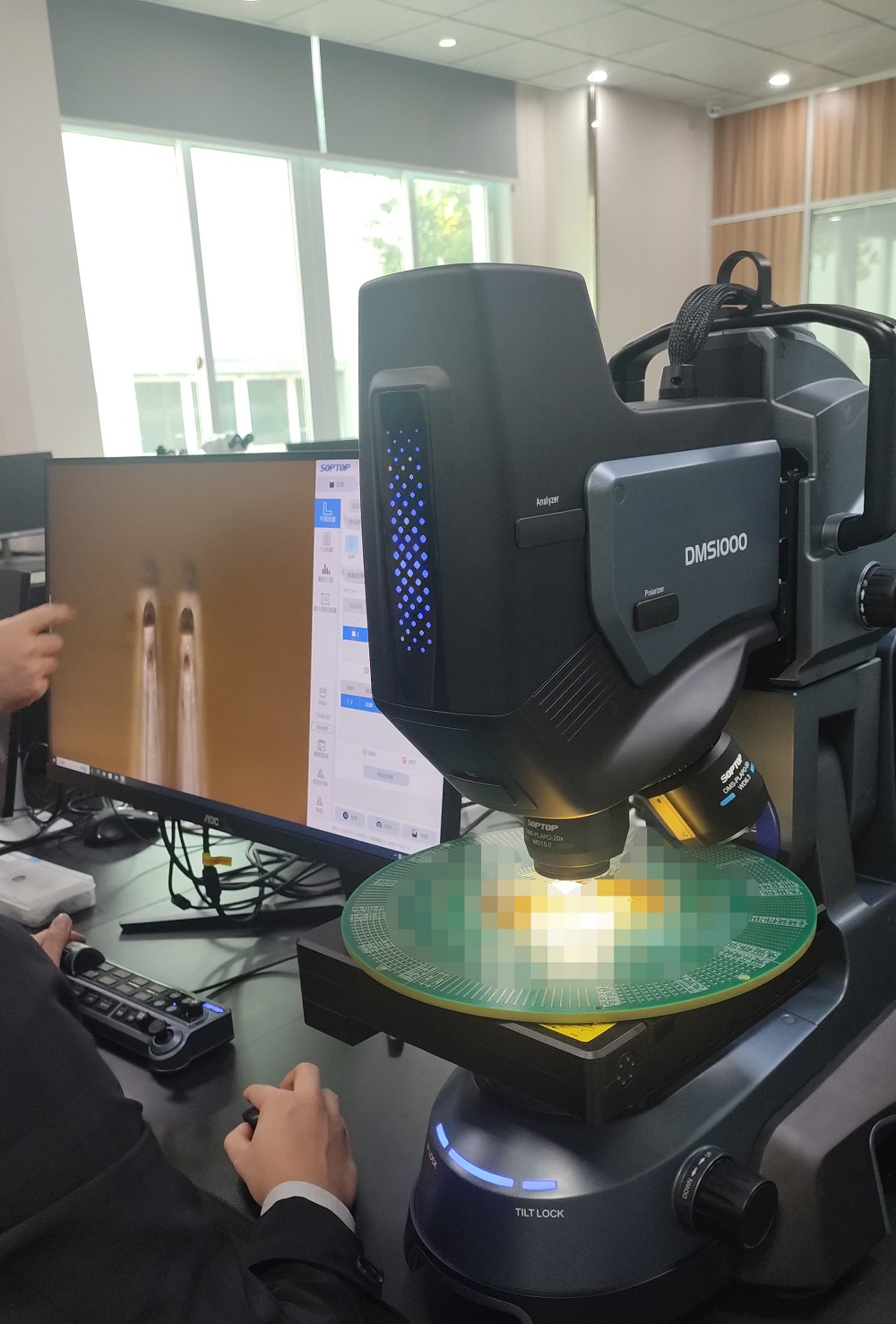

以备受市场认可的苏州汇光3D超景深显微镜为例，全景深成像解决了针尖和基板无法同时清晰成像的问题。操作者可以在同一画面中同时评估针尖的磨损形态和基板的结构完整性，无需反复调焦。
机架旋转能力（-90°到90°）使操作者可以从侧面观察针尖，这对于判断针尖的不对称磨损和弯曲方向很有帮助。传统显微镜难以从侧面观察，往往需要将样品倾斜或重新装夹。
图像拼接功能对于大尺寸探针卡尤为实用。单张高倍图像的视野有限，无法覆盖整张探针卡。通过移动平台拍摄多张图像并自动拼接，可以获得完整的探针卡全景图像，便于整体评估针尖阵列的一致性。
三维测量能力将定性观察转化为定量数据。针尖的高度差、磨损深度、共面性偏差等参数可以通过软件直接测量和记录，检测结论有数据支撑，可追溯性也更好。
硬件配置的技术考量
这款3D超景深显微镜采用专用APO系列物镜，放大倍率覆盖20倍至7500倍。对于探针卡检测而言，中低倍率用于全局观察和定位，高倍率用于针尖磨损的精细评估。4K CMOS传感器的分辨率保证了高倍率下的图像细节。照明系统的多模式配置则有助于应对不同材料和表面状态的探针——镀金探针、钨探针、以及不同氧化程度的针尖表面对照明条件的需求各不相同。
探针卡检测的核心诉求，是从“看到”走向“测准”。3D超景深显微镜通过多焦平面深度合成、三维测量和图像拼接等技术的整合，为这一诉求提供了一个工程上可行的技术方案。
