一、相控阵列到底是什么？——用雷达测速仪讲清楚原理
1.1 为什么需要"相控"？传统传感器的盲区痛点
想象你在一个漆黑的夜晚，想用手电筒照亮远处的一棵树。如果只用一个普通手电筒，光会散开一大片，照到树上的光很弱，周围也被照得通亮。但如果你把几个手电筒绑在一起，通过调整每个手电筒照射的微小角度差，就能让它们的光重叠在同一片区域，形成一束更亮、更集中的光——这就是相控阵列的直觉原型。
传统单传感器（如单个麦克风、单根天线）有个致命问题：它的接收方向是固定的。就像一只耳朵只能听到四面八方的混响，无法区分信号从哪来。而相控阵列通过多个传感器按特定几何排布+相位加权，实现了信号的"电子转向"——不用机械转动，就能让阵列"看向"任意方向。
工程场景中的刚需场景：
| 无人机避障雷达 | 只能测正前方距离 | 扫描前方扇区，构建3D点云 |
| 会议室麦克风阵列 | 远端发言听不清 | 自动追踪发言人方向 |
| 5G基站天线 | 全向发射功率浪费 | 波束指向用户，提升信噪比 |
| 超声医学成像 | 单探头分辨率低 | 电子聚焦，实现断层扫描 |
1.2 相位差如何"操控"信号方向——水波干涉的直觉理解
相控的核心原理可以一句话概括：通过控制各阵元接收/发射信号的相位差，让特定方向的信号同相叠加增强，其他方向反相抵消。
用池塘里的水波做类比：你和朋友站在池塘两侧，同时用手指点水。如果节奏同步（同相），两列波在中间相遇时会叠加成更高的波峰；如果节奏相反（反相），波峰遇波谷就会相互抵消，水面平静。
相控阵列就是这个原理的工程化：
假设一个均匀线阵有
N
N
N 个阵元，间距为
d
d
d。当平面波以角度
θ
\\theta
θ 入射时，相邻阵元接收到的信号存在波程差：
Δ
d
=
d
⋅
sin
θ
\\Delta d = d \\cdot \\sin\\theta
Δd=d⋅sinθ
对应的相位差为：
Δ
ϕ
=
2
π
d
⋅
sin
θ
λ
\\Delta\\phi = \\frac{2\\pi d \\cdot \\sin\\theta}{\\lambda}
Δϕ=λ2πd⋅sinθ
其中
λ
\\lambda
λ 是信号波长。如果我们给每个阵元施加一个补偿相位
w
n
=
e
−
j
n
Δ
ϕ
w_n = e^{-jn\\Delta\\phi}
wn=e−jnΔϕ，就能让
θ
\\theta
θ 方向的信号在所有阵元上同相对齐，叠加后输出最大。改变补偿相位，就能"电子扫描"不同方向。
二、波束形成的数学本质——别被公式吓到
2.1 阵列响应向量：每个传感器的"权重密码"
波束形成的数学框架其实非常优雅。假设阵列接收信号为
x
(
t
)
=
[
x
1
(
t
)
,
x
2
(
t
)
,
.
.
.
,
x
N
(
t
)
]
T
\\mathbf{x}(t) = [x_1(t), x_2(t), …, x_N(t)]^T
x(t)=[x1(t),x2(t),…,xN(t)]T，我们希望找到一个权重向量
w
=
[
w
1
,
w
2
,
.
.
.
,
w
N
]
H
\\mathbf{w} = [w_1, w_2, …, w_N]^H
w=[w1,w2,…,wN]H，使得输出：
y
(
t
)
=
w
H
x
(
t
)
y(t) = \\mathbf{w}^H \\mathbf{x}(t)
y(t)=wHx(t)
在期望方向
θ
0
\\theta_0
θ0 上增益最大。
对于均匀线阵，阵列响应向量（也叫导向向量）定义为：
a
(
θ
)
=
[
1
,
e
j
2
π
d
λ
sin
θ
,
e
j
2
π
d
λ
2
sin
θ
,
.
.
.
,
e
j
2
π
d
λ
(
N
−
1
)
sin
θ
]
T
\\mathbf{a}(\\theta) = [1, e^{j\\frac{2\\pi d}{\\lambda}\\sin\\theta}, e^{j\\frac{2\\pi d}{\\lambda}2\\sin\\theta}, …, e^{j\\frac{2\\pi d}{\\lambda}(N-1)\\sin\\theta}]^T
a(θ)=[1,ejλ2πdsinθ,ejλ2πd2sinθ,…,ejλ2πd(N−1)sinθ]T
这个向量描述了信号从
θ
\\theta
θ 方向入射时，各阵元的相对相位关系。如果我们把权重设为：
w
=
a
(
θ
0
)
\\mathbf{w} = \\mathbf{a}(\\theta_0)
w=a(θ0)
这就是常规波束形成器（Conventional Beamformer），也叫延时-求和波束形成器。它的物理意义是：对每个阵元的信号施加与入射方向相反的相位补偿，让它们对齐后相加。
2.2 方向图：为什么旁瓣会"漏"信号？
波束形成器的方向图（Beam Pattern）定义为：
B
(
θ
)
=
∣
w
H
a
(
θ
)
∣
2
B(\\theta) = |\\mathbf{w}^H \\mathbf{a}(\\theta)|^2
B(θ)=∣wHa(θ)∣2
它描述了阵列对不同方向信号的响应增益。画出来你会发现：除了主瓣（期望方向的高增益区域），还有一系列旁瓣（Sidelobes）。
旁瓣的工程危害：
假设你在做麦克风阵列降噪，主瓣对准发言人（0°方向），但旁边30°方向有个空调噪音。如果30°正好落在第一旁瓣的峰值位置，噪声会被"漏"进来，信噪比急剧下降。
旁瓣抑制的实战技巧：
- 加窗处理：对权重向量
w
\\mathbf{w}
w 施加汉明窗、切比雪夫窗，可以压低旁瓣（代价是主瓣展宽） - 增加阵元数：
N
N
N 越大，主瓣越窄，旁瓣相对越低 - 非均匀间距：打破周期性，可以抑制栅瓣（Grating Lobe）
三、工程落地的三大选型陷阱
3.1 阵元间距选错=白做：奈奎斯特采样在空间的延伸
这是新手最容易踩的坑。很多人以为阵元越多越好、间距越小越好，结果要么出现栅瓣（虚假方向峰），要么方向图混叠。
临界间距公式：
为了避免栅瓣，阵元间距必须满足：
d
≤
λ
2
d \\leq \\frac{\\lambda}{2}
d≤2λ
这和时域采样的奈奎斯特准则完全对应：空间采样频率（
1
/
d
1/d
1/d）必须大于信号空间频率带宽（
2
/
λ
2/\\lambda
2/λ）。
真实踩坑案例：
某团队做2.4GHz的WiFi相控阵列，波长
λ
=
12.5
cm
\\lambda = 12.5\\text{cm}
λ=12.5cm，他们选了
d
=
8
cm
d = 8\\text{cm}
d=8cm（小于半波长，看起来安全）。但实际部署时发现90°方向总有莫名其妙的干扰峰——原因是互耦效应：阵元太近，电磁耦合改变了理想阵列模型，导致方向图畸变。
选型建议：
- 一般取
d
=
0.4
λ
∼
0.5
λ
d = 0.4\\lambda \\sim 0.5\\lambda
d=0.4λ∼0.5λ，留足余量 - 高频段（毫米波）注意加工精度，PCB走线长度误差会引入额外相位差
- 超声阵列要考虑介质中的波长（水中声速约1500m/s，是空气的1/5，波长更短，间距要更小）
3.2 相位校准被忽略：硬件一致性的隐形杀手
理论公式假设所有阵元完全一致：同样的增益、同样的延迟、同样的相位响应。但现实中，射频前端器件（LNA、混频器、滤波器）的离散性会让这个假设崩塌。
未校准的典型症状：
- 主瓣方向偏移（指向不准）
- 旁瓣电平抬高（噪声抑制能力下降）
- 零点深度不足（干扰抑制失效）
校准的实战方案：
C
=
diag
(
c
1
,
c
2
,
.
.
.
,
c
N
)
\\mathbf{C} = \\text{diag}(c_1, c_2, …, c_N)
C=diag(c1,c2,…,cN)，后续数据用
C
−
1
x
(
t
)
\\mathbf{C}^{-1}\\mathbf{x}(t)
C−1x(t) 补偿
四、Python手撕波束形成代码——从仿真到可视化
4.1 均匀线阵的指向性仿真
下面这段代码可以直接运行，帮你直观理解波束形成的效果：
import numpy as np
import matplotlib.pyplot as plt
# 参数设置
N = 8 # 阵元数
d = 0.5 # 间距（波长归一化）
theta_target = 30 # 目标方向（度）
theta_scan = np.linspace(–90, 90, 1000) # 扫描角度范围
# 阵列响应向量计算函数
def array_response(theta, N, d):
theta_rad = np.deg2rad(theta)
n = np.arange(N)
a = np.exp(1j * 2 * np.pi * d * n * np.sin(theta_rad))
return a.reshape(–1, 1)
# 常规波束形成权重
a_target = array_response(theta_target, N, d)
w = a_target / np.linalg.norm(a_target) # 归一化
# 计算方向图
beam_pattern = []
for theta in theta_scan:
a_theta = array_response(theta, N, d)
gain = np.abs(w.conj().T @ a_theta)**2
beam_pattern.append(10 * np.log10(gain.squeeze() + 1e-10))
# 绘图
plt.figure(figsize=(10, 6))
plt.plot(theta_scan, beam_pattern, linewidth=2)
plt.axvline(theta_target, color='r', linestyle='–', label=f'目标方向 {theta_target}°')
plt.xlabel('角度 (度)', fontsize=12)
plt.ylabel('增益 (dB)', fontsize=12)
plt.title(f'均匀线阵波束方向图 (N={N}, d/λ={d})', fontsize=14)
plt.ylim([–30, 5])
plt.grid(True, alpha=0.3)
plt.legend()
plt.tight_layout()
plt.show()
# 输出关键指标
mainlobe_width = 2 * np.rad2deg(np.arcsin(0.443 / (N * d))) # 3dB波束宽度近似
print(f"理论3dB波束宽度: {mainlobe_width:.2f}°")
print(f"第一旁瓣电平: 约-13.2dB (均匀加权理论值)")

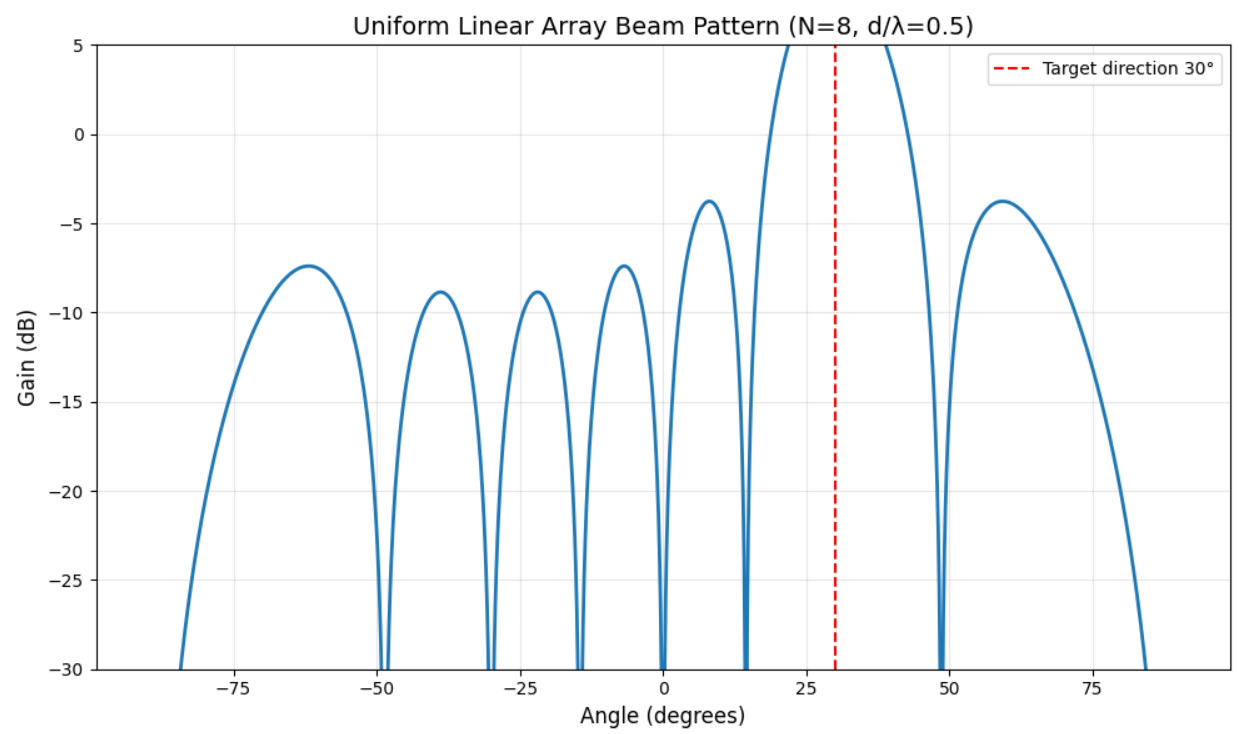

运行结果会显示一个明显的主瓣指向30°方向，两侧有逐渐衰减的旁瓣结构。你可以尝试修改 N 和 d 的值，观察它们对方向图的影响：
- 增大N：主瓣变窄，分辨率提升
- 减小d：扫描范围受限（大角度方向图恶化），但栅瓣风险降低
4.2 动图展示波束扫描全过程
如果你想做一个演示Demo，展示波束如何"电子扫描"，可以用以下代码生成动图：
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
N = 16
d = 0.5
theta_scan = np.linspace(–90, 90, 1000)
fig, ax = plt.subplots(figsize=(10, 6))
line, = ax.plot([], [], linewidth=2, color='#2E86AB')
ax.set_xlim(–90, 90)
ax.set_ylim(–30, 5)
ax.set_xlabel('角度 (度)', fontsize=12)
ax.set_ylabel('增益 (dB)', fontsize=12)
ax.set_title('波束扫描演示', fontsize=14)
ax.grid(True, alpha=0.3)
target_line = ax.axvline(0, color='r', linestyle='–', alpha=0.7)
def array_response(theta, N, d):
theta_rad = np.deg2rad(theta)
n = np.arange(N)
return np.exp(1j * 2 * np.pi * d * n * np.sin(theta_rad)).reshape(–1, 1)
def update(frame):
theta_target = –60 + frame * 1.2 # 从-60°扫描到+60°
w = array_response(theta_target, N, d)
w = w / np.linalg.norm(w)
pattern = []
for theta in theta_scan:
a = array_response(theta, N, d)
gain = np.abs(w.conj().T @ a)**2
pattern.append(10 * np.log10(gain.squeeze() + 1e-10))
line.set_data(theta_scan, pattern)
target_line.set_xdata([theta_target, theta_target])
ax.set_title(f'波束扫描演示 – 当前指向: {theta_target:.1f}°', fontsize=14)
return line, target_line
ani = FuncAnimation(fig, update, frames=100, interval=100, blit=True)
plt.tight_layout()
plt.show()
# 保存为gif（需要安装pillow）
# ani.save('beam_scan.gif', writer='pillow', fps=10)

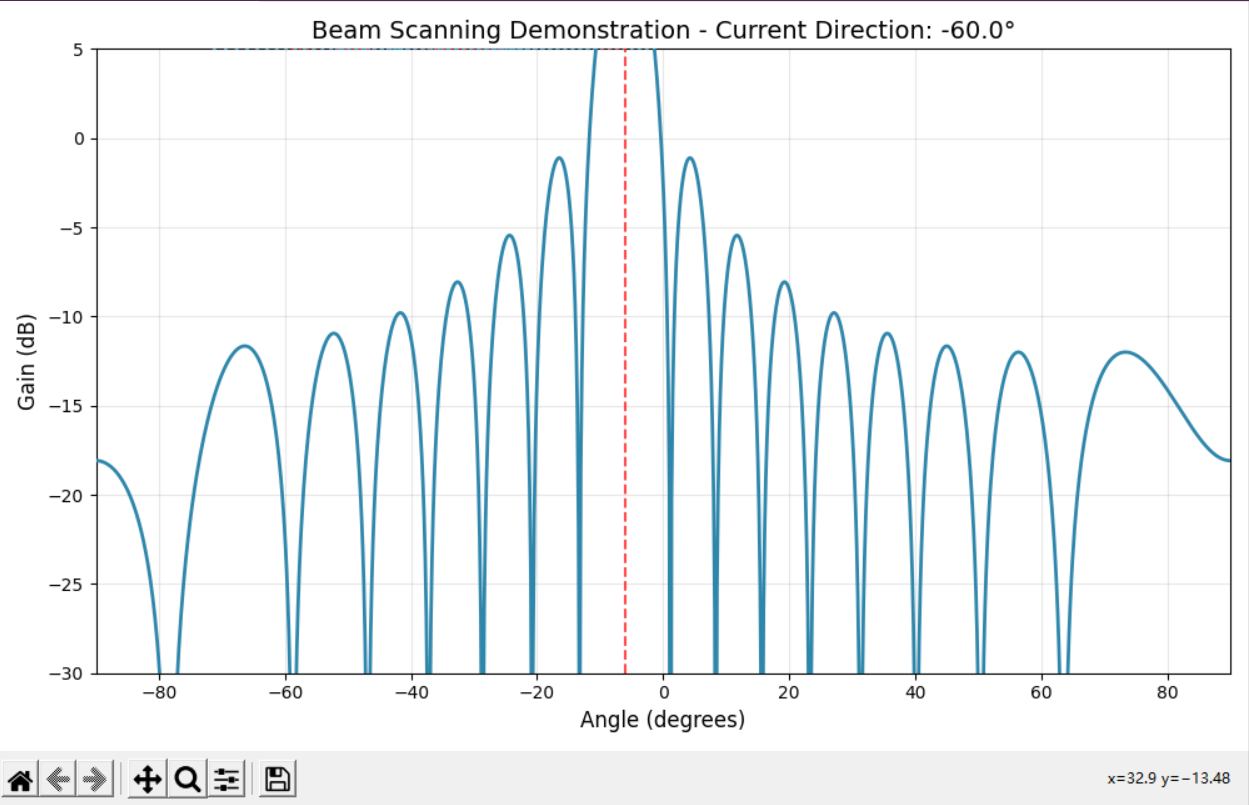

这段代码生成的动画可以直观展示：波束如何在空间中"电子转动"，而不需要任何机械结构。这也是相控阵雷达、5G Massive MIMO的核心优势。
五、从实验室到产品——避坑清单与调试技巧
5.1 多径干扰的识别与抑制
室内场景（会议室、工厂车间）的多径效应是相控阵列的噩梦。信号经墙壁、地面反射后，从多个方向到达阵列，导致方向图估计出现虚假峰。
识别多径的特征：
- 方向谱出现多个相近的强峰（真实信号+反射信号）
- 信号协方差矩阵的特征值分布：多径环境下会有多个大特征值
抑制方案：
- 空间平滑（Spatial Smoothing）：将阵列划分为多个子阵，利用子阵协方差矩阵平均来解相干
- MUSIC算法：利用噪声子空间与导向向量的正交性，实现超分辨率DOA估计，分辨多径成分
- 时域滤波：如果信号有特定调制特征，可以在时域先分离直达径和反射径
5.2 温度漂移的补偿策略
射频前端的相位响应随温度变化，典型值在 0.01°/°C 到 0.1°/°C 量级。对于16阵元阵列，如果各通道漂移不一致，整体方向图会严重畸变。
温度补偿的工程实践：
你在相控传感器阵列的工程实践中遇到过哪些棘手问题？是方向图畸变找不到原因，还是相位校准总是做不准？欢迎在评论区分享你的踩坑经历，一起探讨解决方案！
