PDF 色彩保真工程实践【2】：用底层 PDF Object API 精准控制 PDF 色彩空间

本文是系列文章的第 2 篇。上一篇我们讲清了“为什么要在 PDF 中原样保留 CMYK”。这一篇， 我们把一张“PDF 里的图像”彻底拆开，看清它由哪些对象构成，并说明我们的技术选型。

本项目完整源码：https://github.com/AmyLin2013/pdf-cmyk-image

本篇你将学到

• 一张 PDF 图像（Image XObject）到底由哪些键值组成；
• /ColorSpace [/ICCBased …] 是什么，它如何承载 CMYK + ICC；
• 为什么我们选择“底层对象 API”，而刻意绕开高层图片接口；
• 整体技术选型：libtiff 解码 + zlib 压缩 + 福昕 PDF Object API 组装。

一张“PDF 里的图像”长什么样

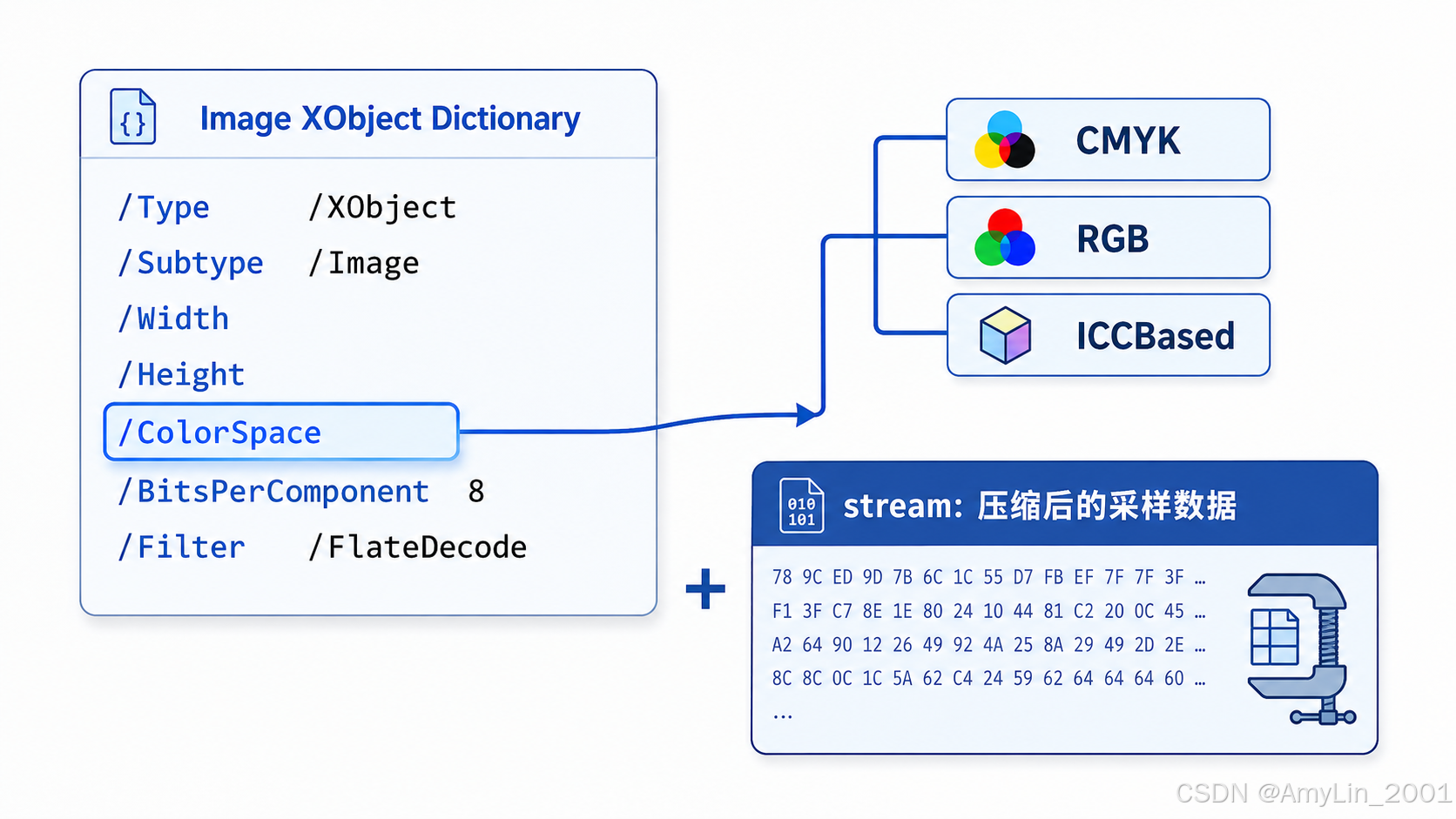

在 PDF 里，一张位图图像是一个 Image XObject——本质是一个带字典的流对象。 它的关键键值大致如下：

<< /Type /XObject
/Subtype /Image
/Width <像素宽>
/Height <像素高>
/ColorSpace <色彩空间>
/BitsPerComponent 8
/Filter /FlateDecode % 图像数据用什么方式压缩
/Length <压缩后字节数>
>>
stream
…(压缩后的图像采样数据)…
endstream

其中最关键的就是 /ColorSpace。它决定了“流里那一串字节，应该被当作什么颜色来解释”。

• 如果是 /DeviceRGB，每像素 3 通道，按 RGB 解释；
• 如果是 /DeviceCMYK，每像素 4 通道，按 CMYK 解释；
• 如果是 [/ICCBased …]，则按内嵌的 ICC 特性文件来精确解释颜色。

要“无损保留 CMYK”，我们要做的就是：让 /ColorSpace 保持 CMYK（且带上原始 ICC）， 同时让流里的字节就是源图的 CMYK 采样值。

/ColorSpace [/ICCBased …]：把 ICC 装进 PDF

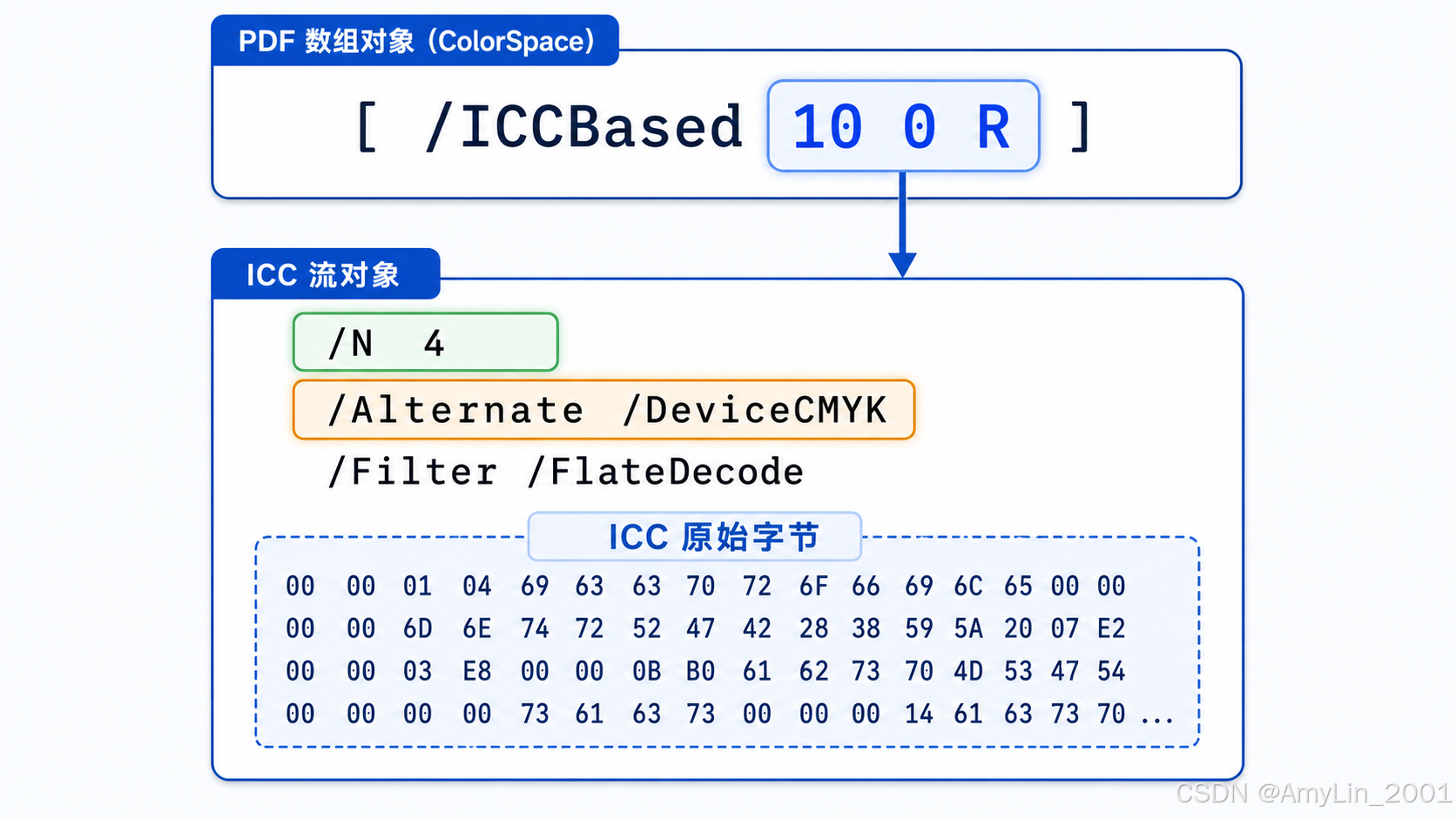

ICCBased 色彩空间是一个数组，第二个元素指向一个ICC 流对象：

/ColorSpace [ /ICCBased 10 0 R ] % 10 0 R 指向下面这个 ICC 流

而那个 ICC 流对象长这样：

<< /N 4 % 4 个颜色分量 => CMYK
/Alternate /DeviceCMYK % 无法用 ICC 时的回退色彩空间
/Filter /FlateDecode
/Length <压缩后字节数>
>>
stream
…(压缩后的原始 ICC Profile 字节)…
endstream

• /N 4 表示 4 分量，正好对应 CMYK；
• /Alternate /DeviceCMYK 是回退方案；
• 流内容就是源 TIFF 里那份 ICC Profile 的原始字节——我们要做到逐字节保留。

📌 这就是“无损”的两个技术支点：ICCBased 的 ICC 流字节 = 源 ICC， Image 流字节 = 源 CMYK 采样。后续第 6 篇会用 SHA-256 来证明这两点。

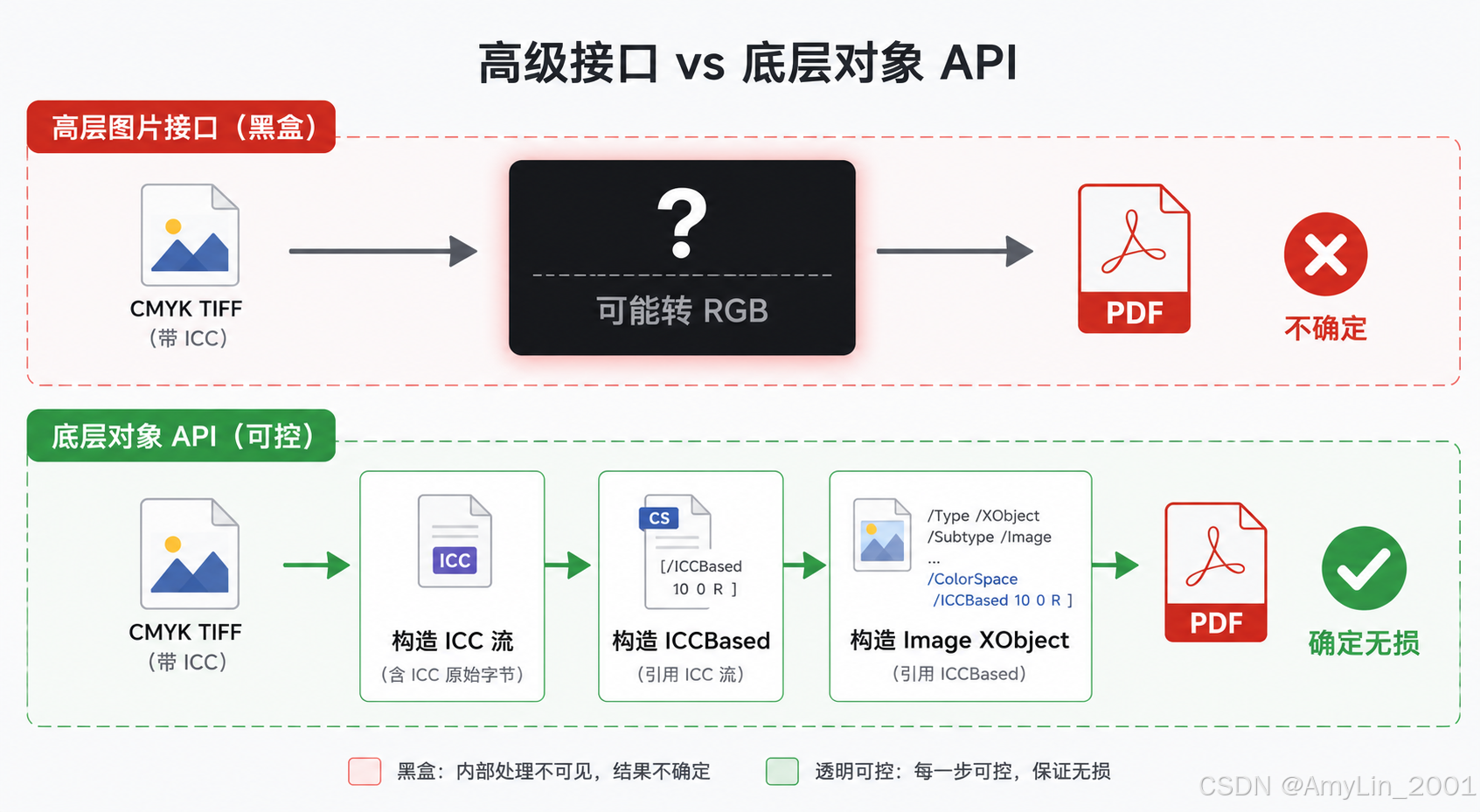

为什么刻意不用“高层图片接口”

很多 SDK（包括福昕）都提供“往页面上加一张图”的高层便捷接口。它们很好用，但为了 通用性，内部常常会把图像归一化成 RGB/RGBA 位图再处理。这恰恰是色彩损失的根源。

所以我们的选择是：只用底层 PDF Object API，自己动手构造 ICC 流、ICCBased 色彩空间、 Image XObject，并把它们挂接到页面。这样每一个字节都在我们的掌控之中，不给隐式转换 任何机会。

这也是本系列想传达的一个观点：当你需要确定性时，底层对象 API 提供的“精确控制” 比“便捷但黑盒”的高层接口更可靠。福昕 PDF SDK 的底层对象接口，正好提供了这种控制力。

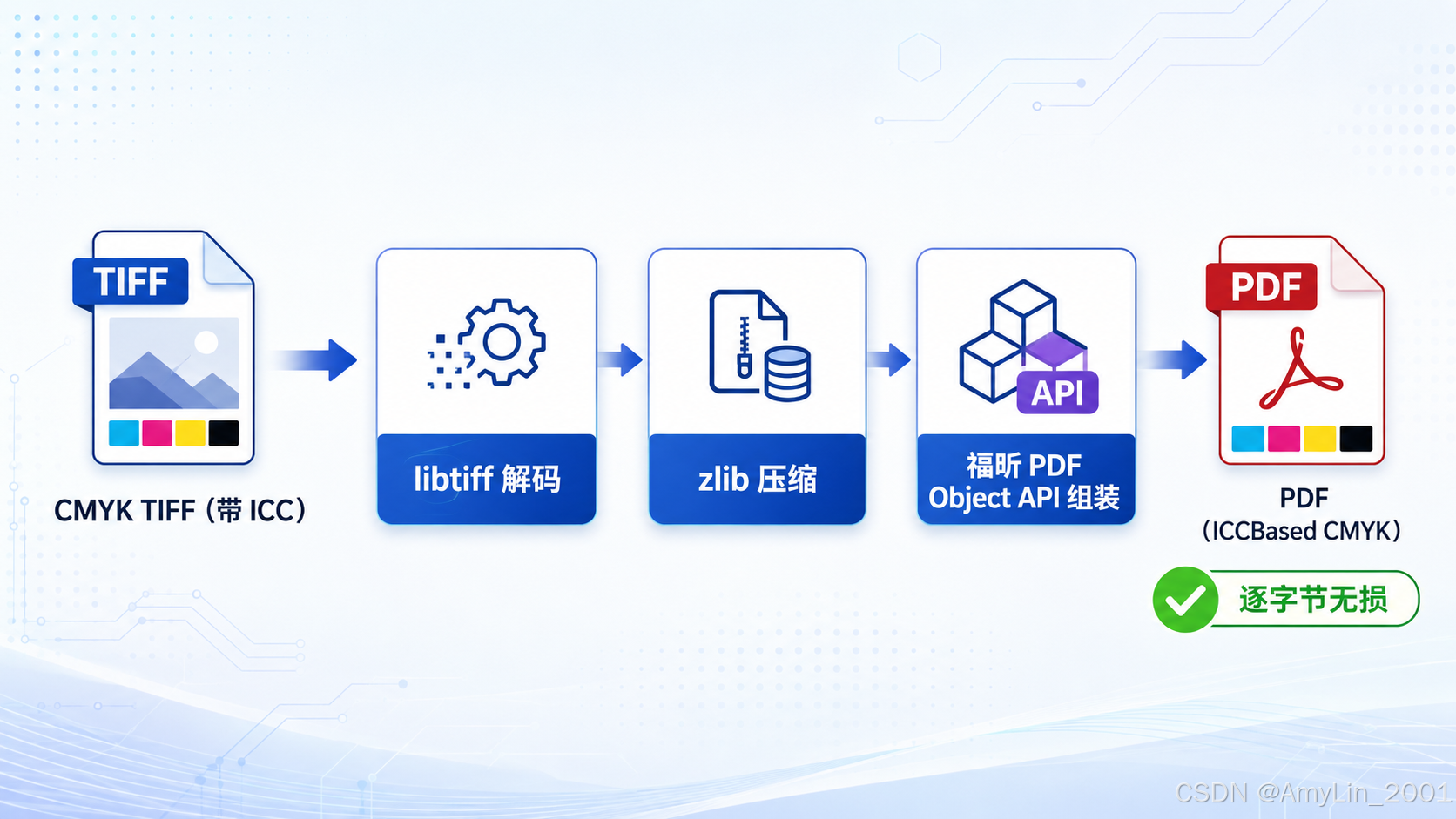

技术选型全景

于是整套方案就清晰了，三块拼图各司其职：

用一张图表示对象之间的关系：

ICC 流 ◄──[/ICCBased …]── ColorSpace 数组
▲ ▲
│ │
└───────────── Image XObject ───┘
▲
│ /XObject /ImCMYKn
页面 /Resources
▲
│ q cm /ImCMYKn Do Q
页面 /Contents（内容流）

小结

• PDF 图像是一个带 /ColorSpace 的流对象，色彩空间决定字节如何被解释；
• [/ICCBased …] 让我们把 CMYK 与原始 ICC 一并、精确地写入 PDF；
• 为避免隐式 RGB 转换，我们只用底层对象 API 手工组装；
• 选型：libtiff 解码 + zlib 压缩 + 福昕对象 API 组装。

下一篇预告

第 3 篇《上手实践：工程结构、依赖集成与一键构建运行》，我们会把工程 clone 下来， 装好 libtiff/zlib 和福昕 SDK，一条命令构建并跑出满屏的 PASS。
