前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、STM32CubeMX 工程结构与代码编写规范

在前面文章的第一个点灯程序的编写后，大家会发现借助 HAL 库，实现功能变得非常快捷。但随之而来的一个核心问题是：如何正确理解和使用 STM32CubeMX 生成的代码？很多初学者在重新生成代码后，发现自己写的代码“消失”了，或者面对复杂的目录结构感到无从下手。本文将深入剖析 CubeMX 的代码生成机制、工程目录结构以及正确的代码编写习惯。

1.1 理解代码生成的本质与“安全区”

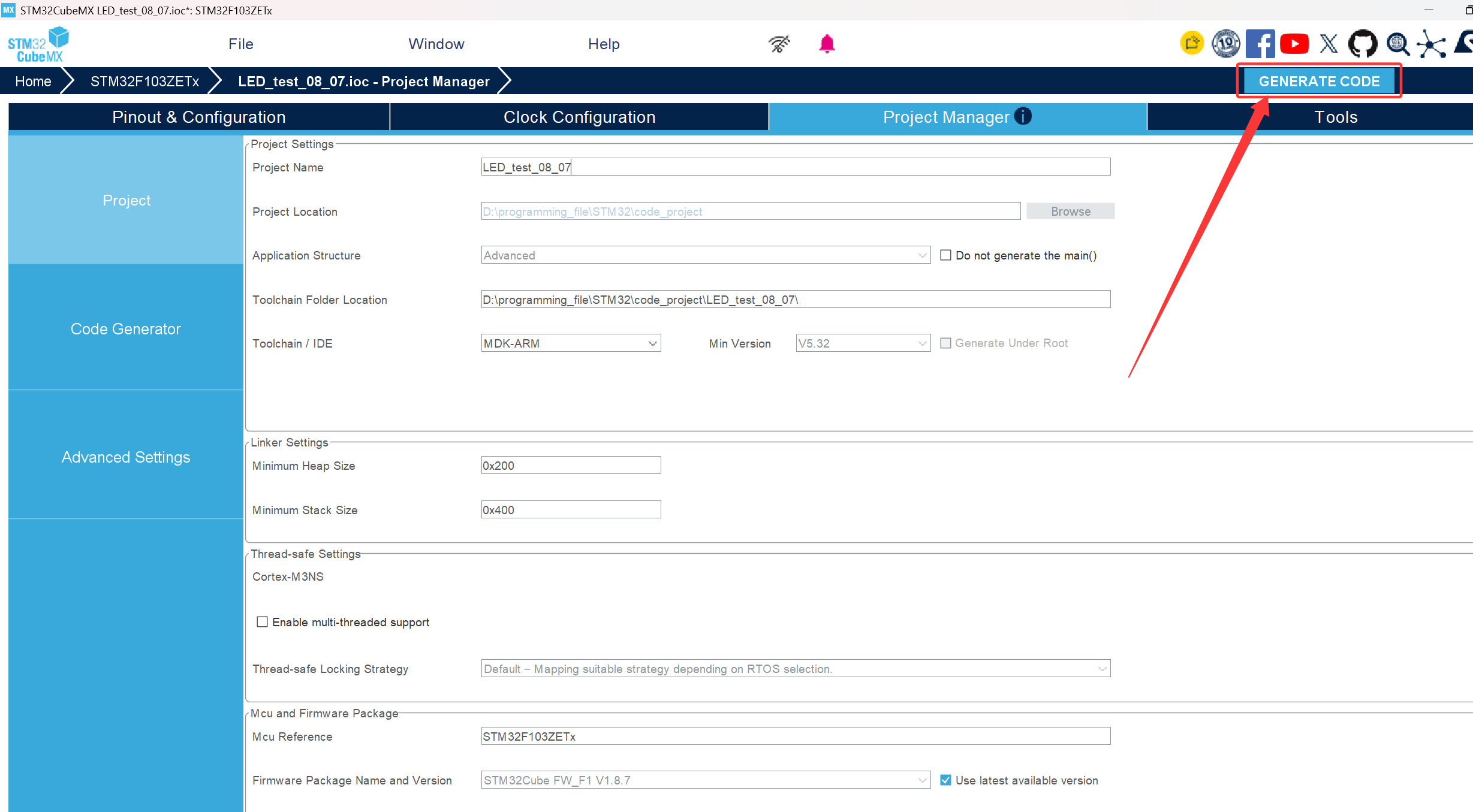

STM32CubeMX 所谓的“生成代码”，本质上是一个“拷贝一部分 + 生成一部分”的过程。当你点击 GENERATE CODE 按钮时，工具会从本地的固件包（Repository）中拷贝基础的驱动文件和启动文件，并根据你的图形化配置生成相应的初始化代码。 在这里插入图片描述 在这里插入图片描述

1.1.1 用户代码区域（User Code Sections）

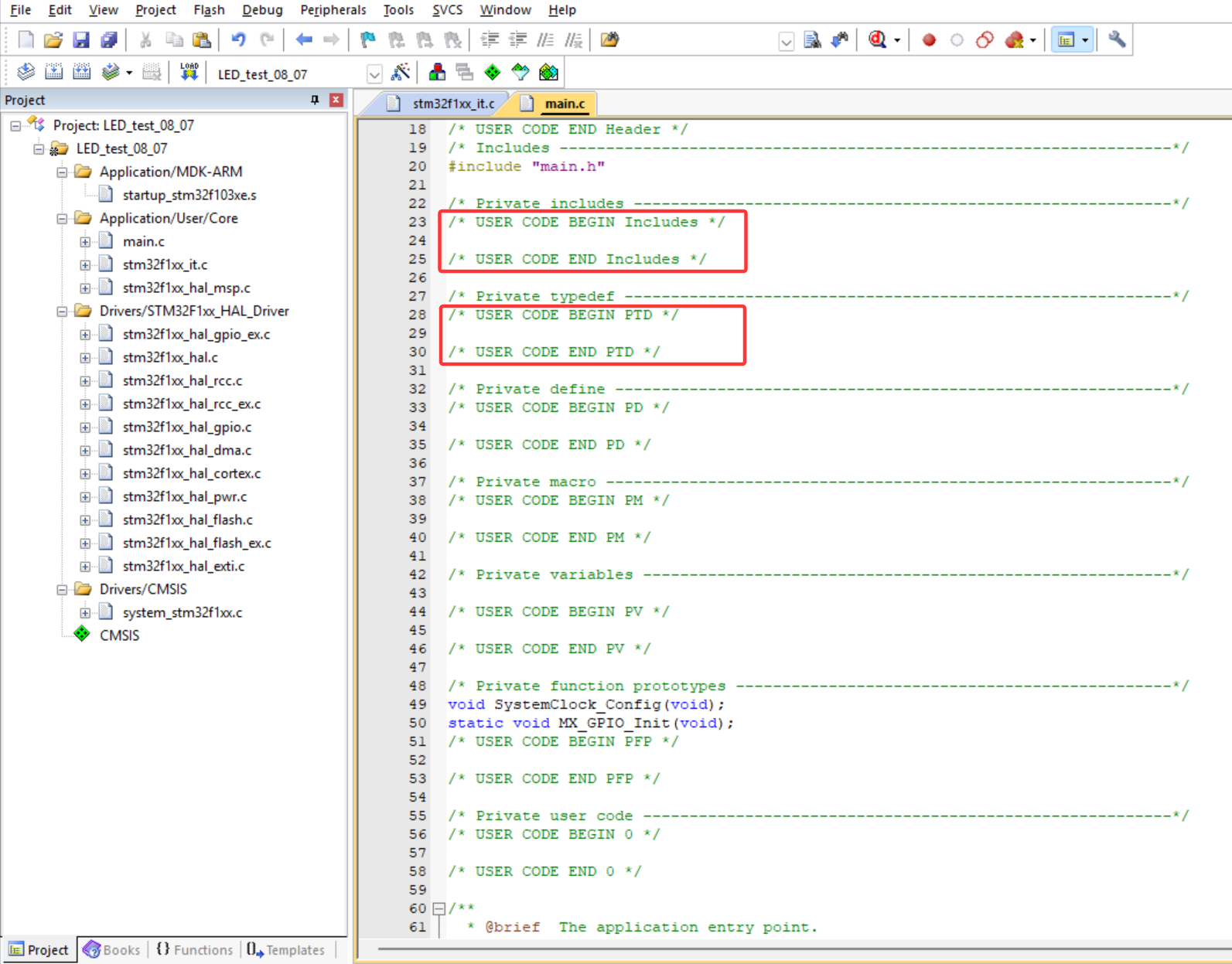

在 main.c 以及其他由 CubeMX 管理的源文件中，你会看到大量成对出现的注释，例如： 在这里插入图片描述

/* USER CODE BEGIN Header */
...
/* USER CODE END Header */

/* USER CODE BEGIN Includes */
/* USER CODE END Includes */

/* USER CODE BEGIN PV */
/* USER CODE END PV */

这些注释构成了代码的“安全区”。这是 CubeMX 开发中最重要的一条规则：所有用户自定义的代码（包括头文件包含、宏定义、全局变量声明、函数实现等），必须严格写在这些 BEGIN 和 END 标记之间。

  • 为什么必须写在里面？ CubeMX 在重新生成代码时，会扫描这些标记。标记之外的内容会被视为“机器生成代码”而被覆盖或重置；只有标记之内的内容会被识别为“用户代码”并予以保留。如果你把代码写在了外面，一旦你修改了 CubeMX 中的配置并再次生成代码，你手写的逻辑就会瞬间丢失。

  • 具体的区域划分：

    • USER CODE BEGIN Includes / END Includes：用于包含你自己定义的头文件。前期我们可能只用单文件开发，但随着项目变大，需要多文件协作时，这里就是存放 #include "my_driver.h" 的地方。
    • USER CODE BEGIN PTD / END PTD：用于定义私有类型定义（Private Type Definitions）。
    • USER CODE BEGIN PD / END PD：用于定义私有宏（Private Defines）。
    • USER CODE BEGIN PV / END PV：用于定义私有变量（Private Variables），即全局变量。
    • USER CODE BEGIN 0 … USER CODE BEGIN WHILE … USER CODE BEGIN 3：这些通常位于 main 函数内部，分别对应初始化后的代码区、主循环前的代码区以及主循环内部的代码区。

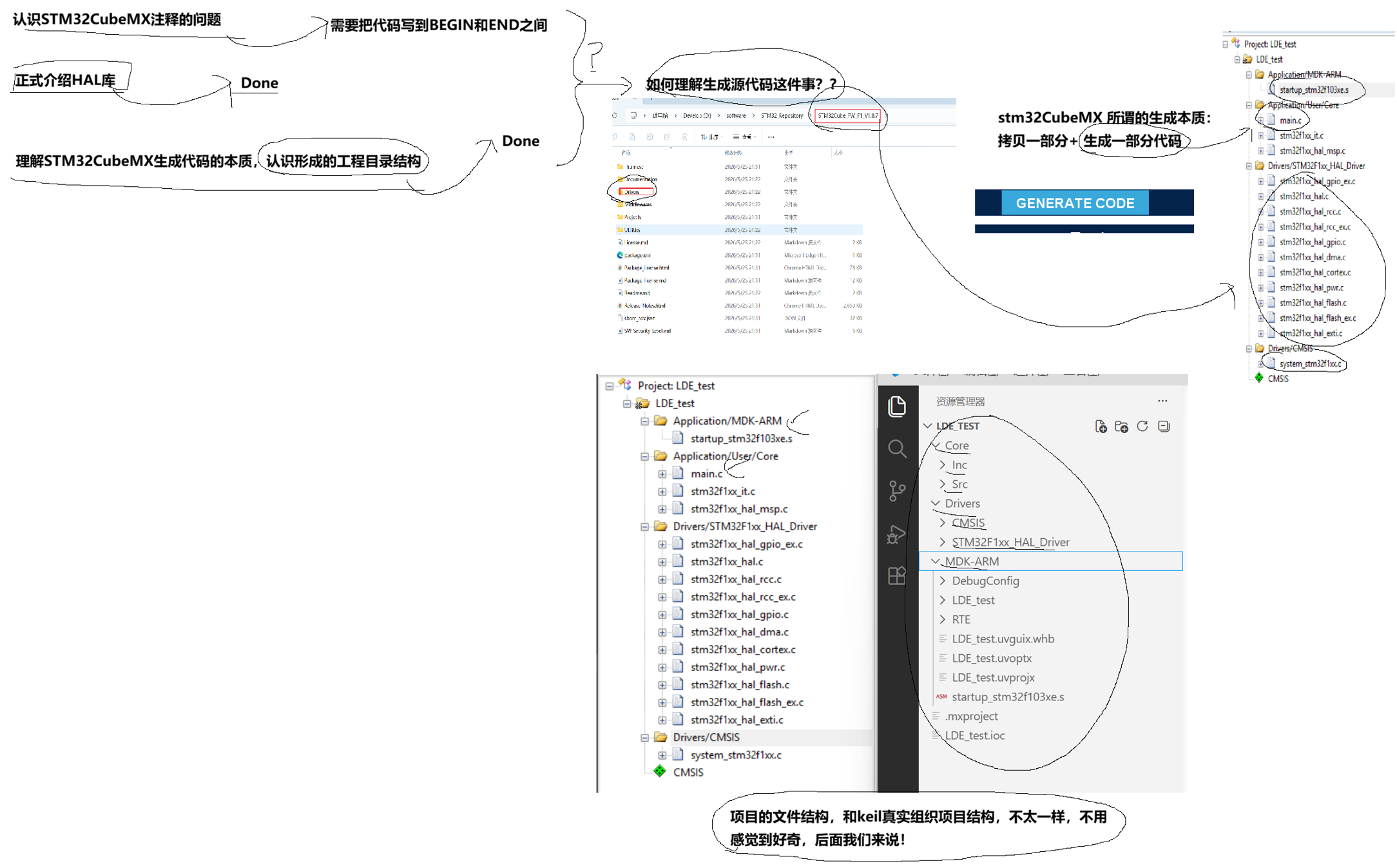

1.2 工程目录结构深度解析

打开生成的工程，你会发现文件树非常庞大。理解这个结构对于后续排查问题至关重要。虽然 Keil MDK 等 IDE 显示的逻辑分组与磁盘上的物理文件夹结构可能不完全一致，但核心逻辑如下：

1.2.1 Application 文件夹

  • MDK-ARM：这里面存放的是特定于 IDE 的工程文件，最核心的是启动文件（如 startup_stm32f103xe.s）。这个汇编文件负责系统复位后的底层初始化（如设置栈指针、初始化中断向量表），最后跳转到 main() 函数。现阶段我们不需要修改它。
  • User/Core：这是我们的主战场。main.c 就在这里，它是用户逻辑的入口。同时还有 stm32f1xx_it.c，这是中断服务函数的模板文件。

在这里插入图片描述

1.2.2 Drivers 文件夹

  • STM32F1xx_HAL_Driver：这是 ST 提供的 HAL 库源码。你会发现里面有很多 .c 文件，如 stm32f1xx_hal_gpio.c（GPIO驱动）、stm32f1xx_hal_rcc.c（时钟驱动）、stm32f1xx_hal_uart.c（串口驱动）等。我们在代码中调用的 HAL_GPIO_WritePin 等函数，其具体实现就在这些文件中。

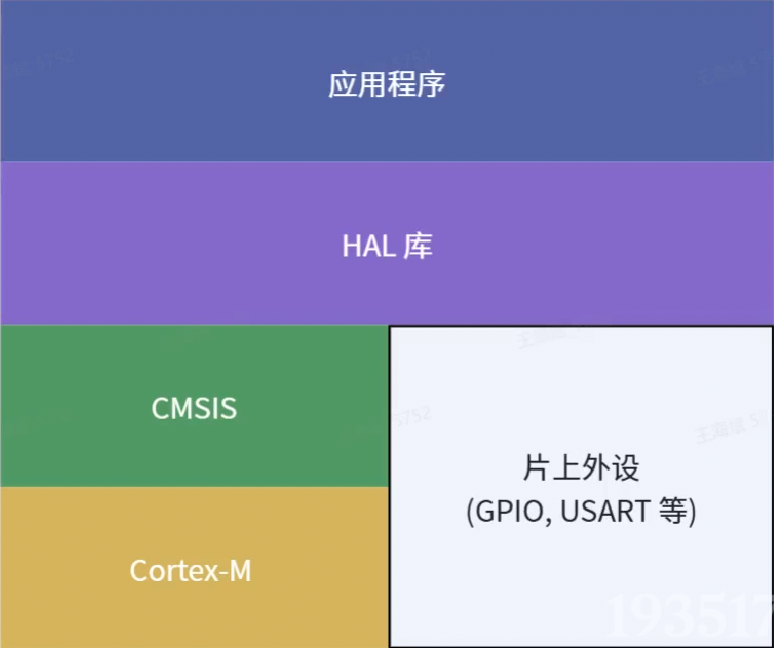

  • CMSIS：这是 ARM 公司定义的 Cortex-M 软件接口标准（Cortex Microcontroller Software Interface Standard）。它提供了一层访问 Cortex-M 内核功能的接口，比如操作 NVIC（中断控制器）、SysTick（系统滴答定时器）等。它是连接硬件内核与上层软件的桥梁。 在这里插入图片描述

1.2.3 固件包仓库（Repository）

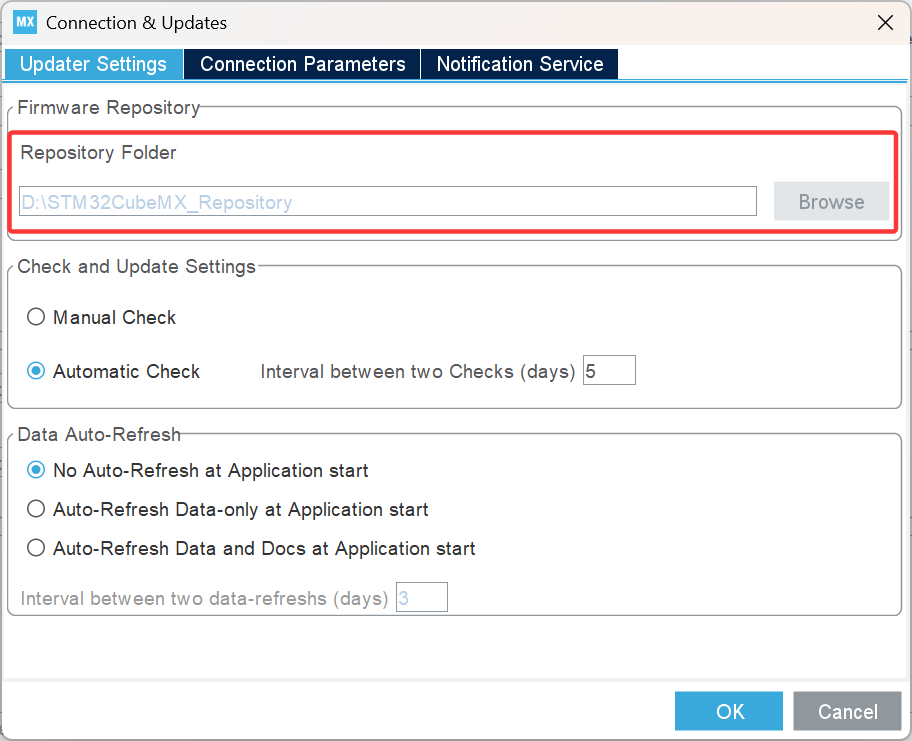

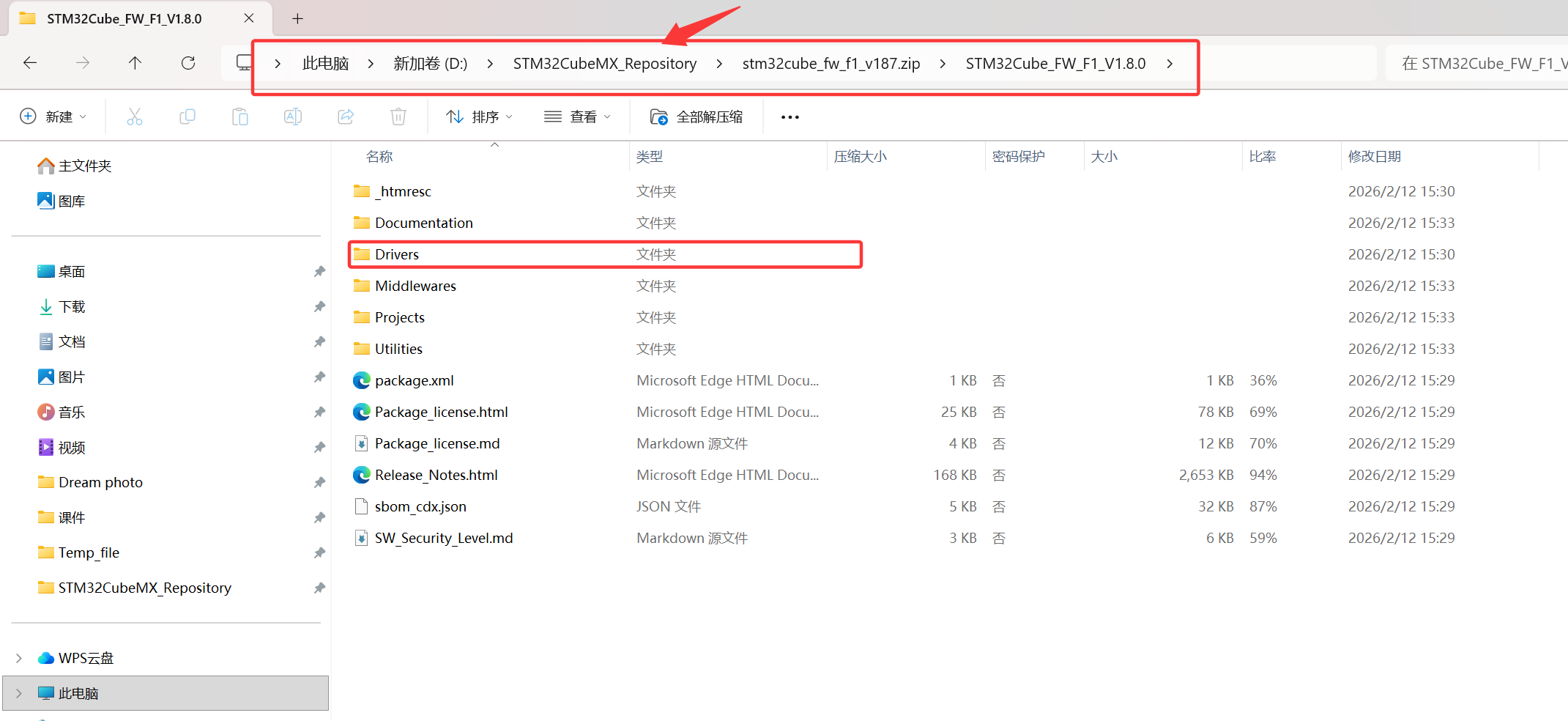

在 CubeMX 的设置中（Help -> Manage embedded software packages），你可以看到 Repository Folder 的路径（例如 D:\\STM32CubeMX_Repository）。这就是所有驱动源文件的“老家”。CubeMX 生成工程时，就是从这里把需要的文件“搬运”到你的项目里的。 在这里插入图片描述

二、GPIO 输出速度配置详解

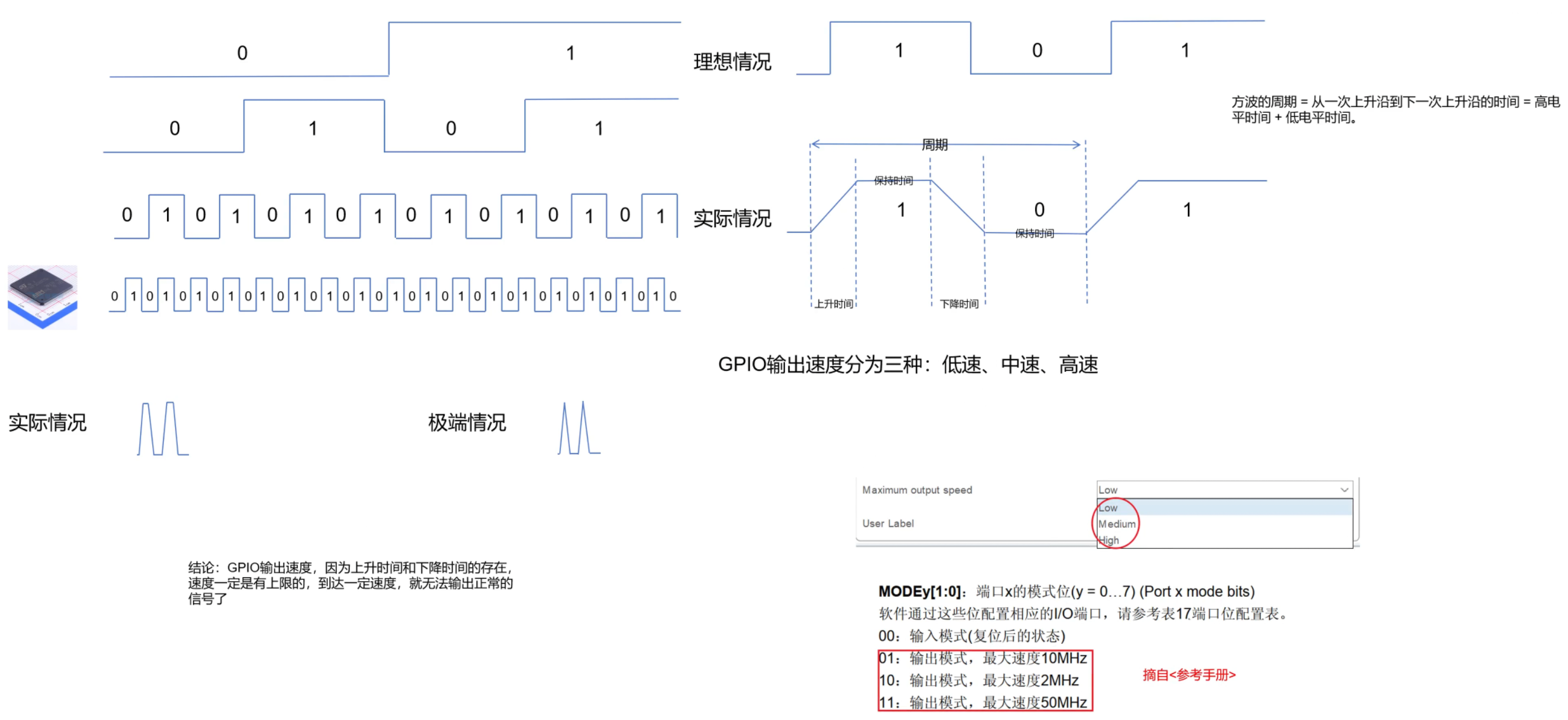

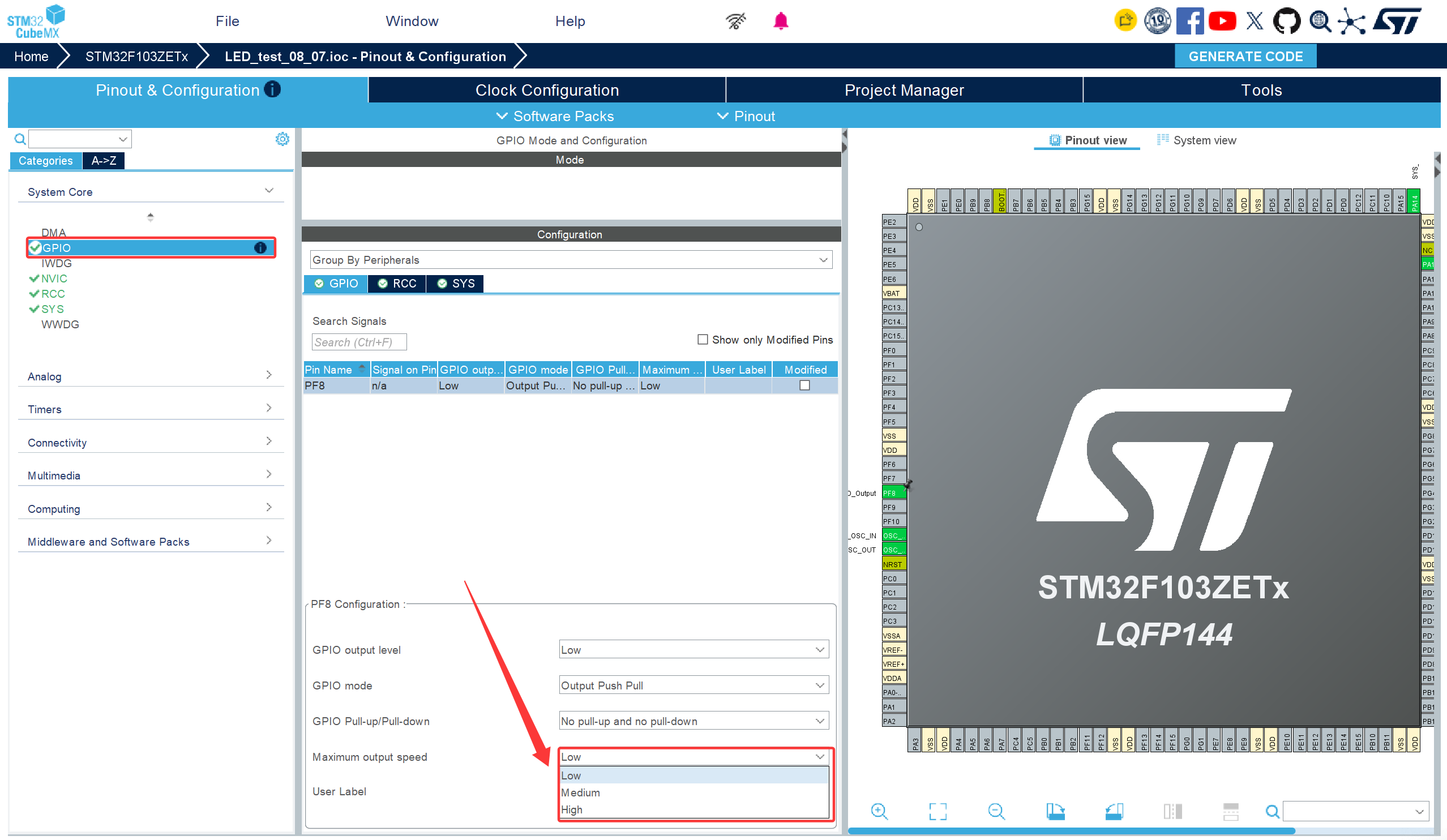

在配置 GPIO 引脚（如控制 LED 的 PF8）时，有一个选项叫 Maximum output speed（最大输出速度），通常有 Low、Medium、High 三个档位。很多人不理解这个参数的物理意义，甚至认为选得越高越好。其实，这涉及到数字电路的信号完整性问题。 在这里插入图片描述

2.1 理想波形与实际波形的差异

在数字电路的理论世界中，我们假设方波是完美的：从 0 变到 1 是瞬间完成的垂直跳变，高电平和低电平保持时间也是完美的矩形。但在物理世界中，由于电路中寄生电容、电感以及驱动能力的限制，电压的变化是需要时间的。 在这里插入图片描述

  • 上升时间 (

    t

    r

    t_r

    tr​)：信号从低电平（通常是 10%

    V

    D

    D

    V_{DD}

    VDD​）上升到高电平（90%

    V

    D

    D

    V_{DD}

    VDD​）所需的时间。

  • 下降时间 (

    t

    f

    t_f

    tf​)：信号从高电平下降到低电平所需的时间。

当 GPIO 翻转速度非常快时，如果上升/下降时间过长，波形就会变成梯形甚至三角形。极端情况下，信号还没稳定到高电平就开始下降了，导致接收端无法识别出有效的“1”或“0”。因此，GPIO 的输出速度是有物理上限的。

2.2 三种速度档位的物理含义

STM32 的 GPIO 速度配置实际上是在配置输出驱动器的翻转速率。根据数据手册（以 STM32F1 系列为例），不同配置对应的最大频率和电气特性如下：

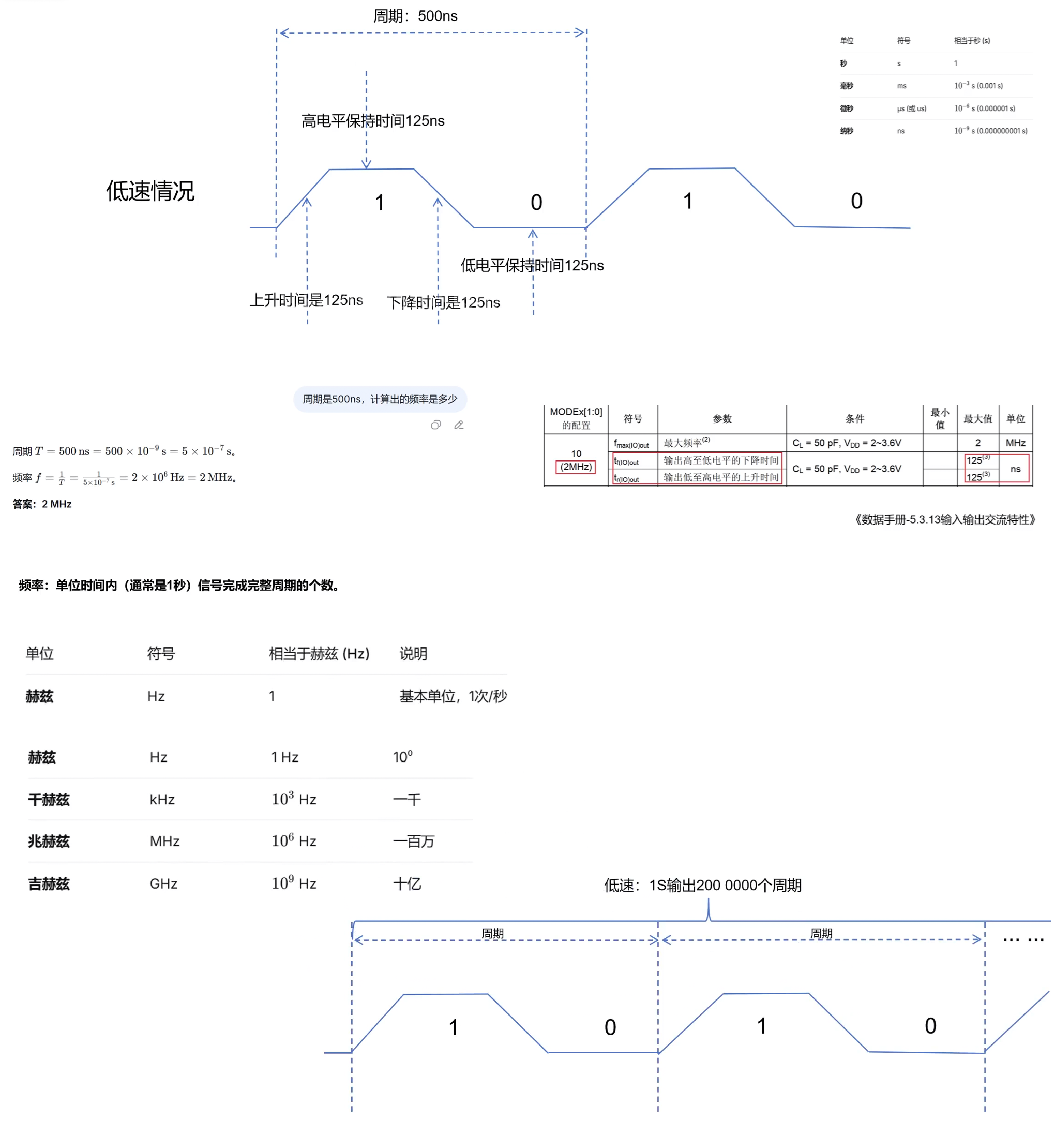

2.2.1 低速模式 (Low Speed)

  • 配置值：MODEy[1:0] = 10
  • 最大频率：2 MHz
  • 电气特性：
    • 周期

      T

      =

      500

      ns

      T = 500\\text{ns}

      T=500ns。

    • 上升时间/下降时间：约 125ns。
    • 这意味着在一个周期内，电平转换占据了相当一部分时间。对于点灯这种低频应用，2MHz 绰绰有余，且能有效降低电磁干扰（EMI）和功耗。 在这里插入图片描述

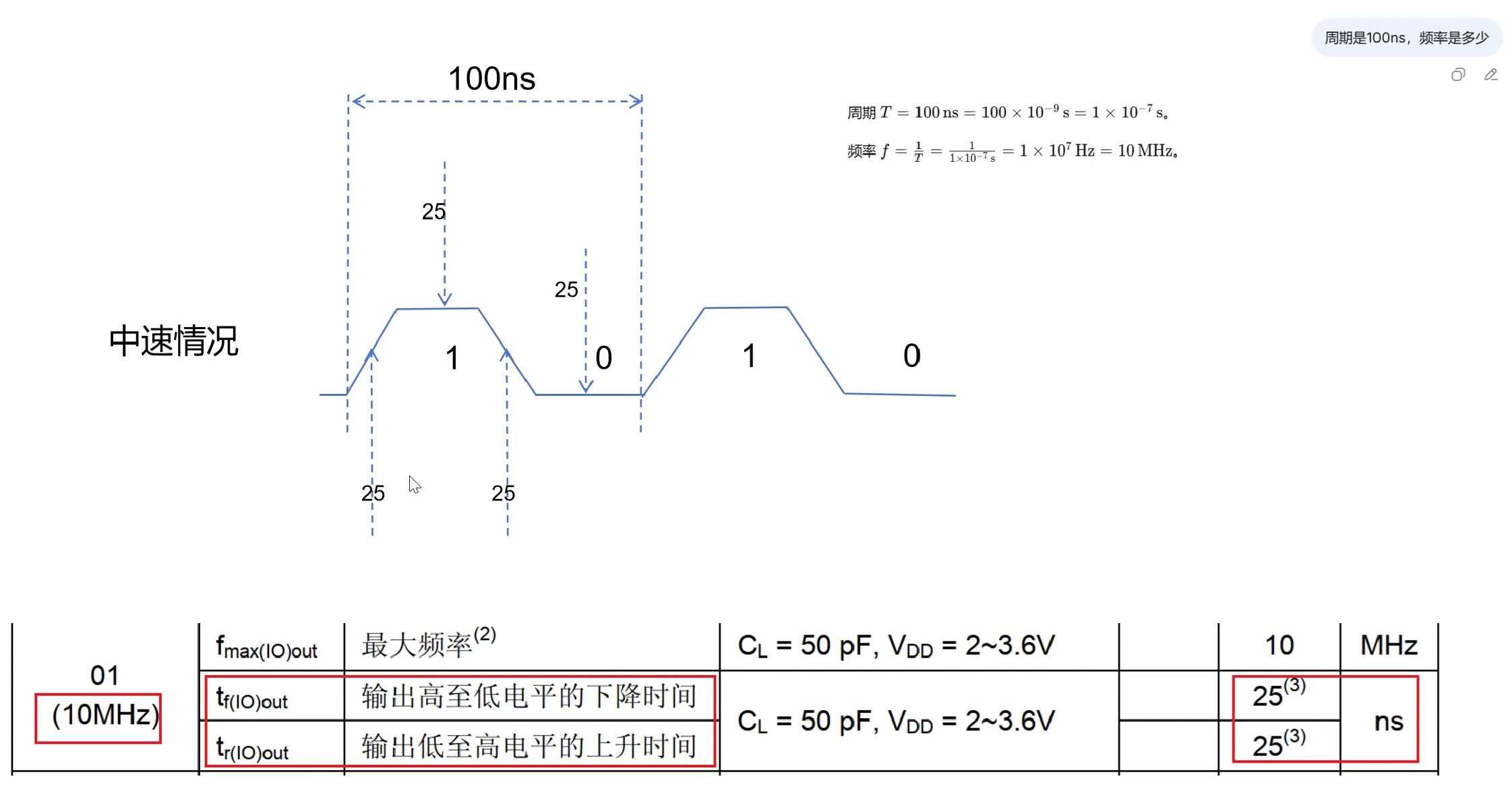

2.2.2 中速模式 (Medium Speed)

  • 配置值：MODEy[1:0] = 01
  • 最大频率：10 MHz
  • 电气特性：
    • 周期

      T

      =

      100

      ns

      T = 100\\text{ns}

      T=100ns。

    • 上升时间/下降时间：约 25ns (在

      C

      L

      =

      50

      pF

      ,

      V

      D

      D

      =

      2

      ∼

      3.6

      V

      C_L=50\\text{pF}, V_{DD}=2\\sim3.6\\text{V}

      CL​=50pF,VDD​=2∼3.6V 条件下)。

    • 相比低速，翻转速度快了 5 倍，适用于一般的通信接口或中等速度的控制信号。 在这里插入图片描述

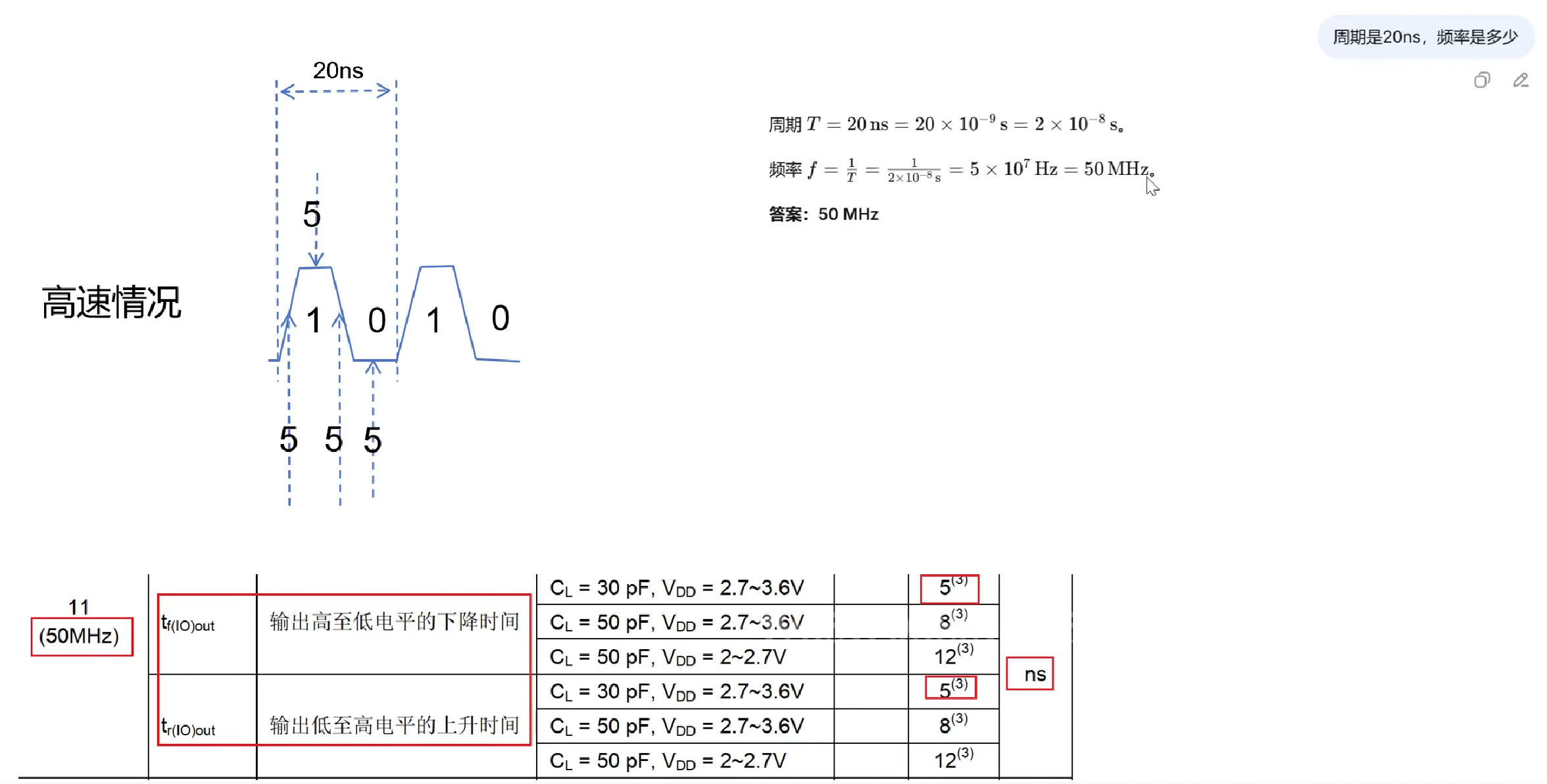

2.2.3 高速模式 (High Speed)

  • 配置值：MODEy[1:0] = 11
  • 最大频率：50 MHz
  • 电气特性：
    • 周期

      T

      =

      20

      ns

      T = 20\\text{ns}

      T=20ns。

    • 上升时间/下降时间：极快，约 5ns ~ 8ns (取决于负载电容和电压)。
    • 这种模式下，边沿非常陡峭，高频分量丰富，容易产生电磁干扰。通常只有在驱动高速总线（如 FSMC 驱动 LCD 屏幕、高速 SPI 等）时才需要使用。 在这里插入图片描述

2.3 选型建议与实际应用

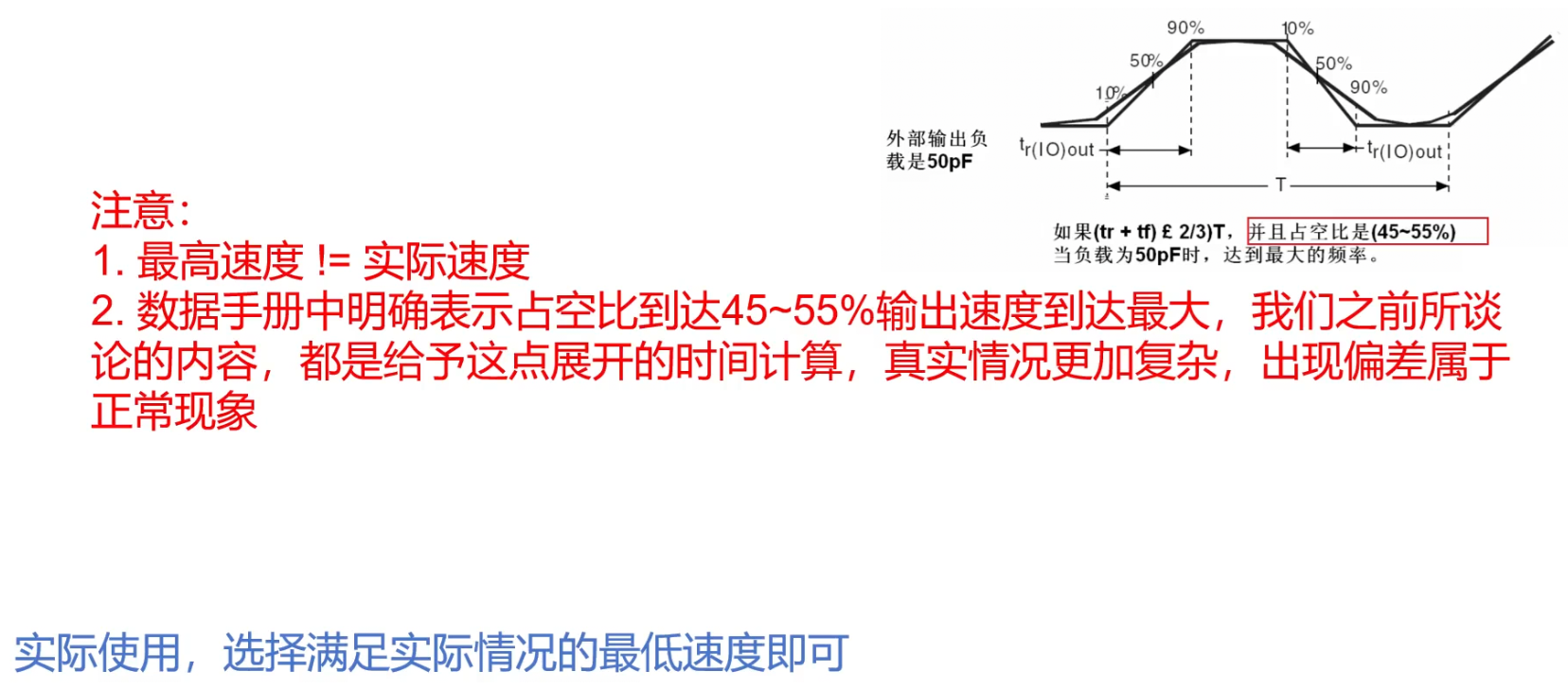

注意：最高速度

≠

\\neq

= 实际工作速度。 数据手册中提到的最大频率是指在特定负载（如 50pF）下，占空比能维持在 45%~55% 的极限情况。 在这里插入图片描述

在实际工程中，我们遵循**“够用原则”**：

  • 点灯、按键检测、继电器控制：这些应用频率极低（几 Hz 到几 kHz），选择 Low (2MHz) 即可。这不仅能满足需求，还能减少电源波动和对外辐射干扰。
  • 普通 UART/SPI 通信：如果波特率在几 Mbps 以内，Medium (10MHz) 通常是最佳选择。
  • 高速并行接口：只有当你的信号频率接近或超过 10MHz 时，才考虑开启 High (50MHz)。

我们在之前的文章中配置 PF8 引脚时选择了 Low，就是基于上述考虑。既然我们已经搞清楚了这一点，以后在所有类似的低速 GPIO 配置中，大家都可以统一设置为 Low。

三、开发环境：Keil MDK 与 VS Code 协同开发

随着代码量的增加，很多兄弟会感觉到 Keil MDK 自带的编辑器体验不佳：代码提示弱、界面古老、缺乏现代化的重构功能。为了解决这个问题，我们需要引入更先进的编辑工具，但同时又要兼顾行业现状。

3.1 为什么要引入 VS Code？

Keil MDK 作为传统的嵌入式 IDE，其优势在于编译、调试和仿真的一体化，但在代码编辑体验上确实落后于时代。相比之下，VS Code 拥有强大的插件生态、智能的代码补全（IntelliSense）、实时的语法检查以及极其舒适的 UI 交互。

我们希望将 “写代码” 和 “编译/调试” 这两个动作分离开来：

  • 写代码：主要在 VS Code 中进行，享受高效的编辑体验。
  • 编译/下载/调试：依然依赖 Keil MDK 或命令行工具链，保证工程的兼容性和稳定性。

3.2 行业现状与技术传承

可能有人会问：“既然 VS Code 这么好用，为什么不彻底抛弃 Keil？”

这就涉及到了嵌入式行业的特殊性。硬件产品的生命周期往往很长，许多公司（尤其是工业控制、汽车电子领域）维护着十年前的老产品。这些老项目的构建系统、调试脚本都是基于 Keil 或 IAR 建立的。由于硬件底层的稳定性要求，企业很难为了换个编辑器而重构整个构建流程。因此，Keil 在行业内依然占据主流地位。

所以在现阶段为了以后发展，我们需要掌握两套技能：

  • 传承：熟练使用 Keil MDK，能够维护和编译传统工程，适应企业的现有工作流。
  • 创新：掌握 VS Code 等现代化工具，提高新项目的开发效率。

    • 3.3 Vs Code 引入与问题解决

    接下来我们将演示如何将 VS Code 引入到现有的 STM32 工程中。这并不是要替换掉 Keil，而是建立一种协同机制：

    • 我们依然在 Keil 中管理工程文件（.uvprojx）、配置编译器路径、设置仿真器（ST-Link/J-Link）。
    • 但在日常编码时，我们会打开 VS Code，通过插件关联到当前的工程目录，利用 VS Code 的强大功能进行代码编写。

    接下来我们将具体演示如何配置这一环境。

    3.3.1 VS Code 的核心定位与生态模式

    我们要引入 VS Code，首先得搞清楚它到底是什么。VS Code 本质上是一个基于插件架构的开发工具，它的主要功能其实就像一个高级记事本，核心能力仅仅是编辑文本。但是，它强大的地方在于可以通过插件来无限扩展自己的能力。如果你有兴趣，完全可以给它配上编译器、调试器，让它直接用来开发 C 语言、C++ 甚至前端代码。只要是代码，它都能写得很好。

    在我们的 STM32 开发场景中，我们主要利用的是 VS Code 卓越的编辑功能。通过安装特定的插件，它可以完美支持 Python、Java、C++ 等多种语言的开发。这种模式背后是微软的开放生态商业策略：它变得足够开放，吸引了大量周边开发者为其编写插件，从而实现了能力的快速迭代。

    3.3.2 基础环境配置：中文插件与项目导入

    在正式写代码前，我们需要对 VS Code 进行一些基础配置。

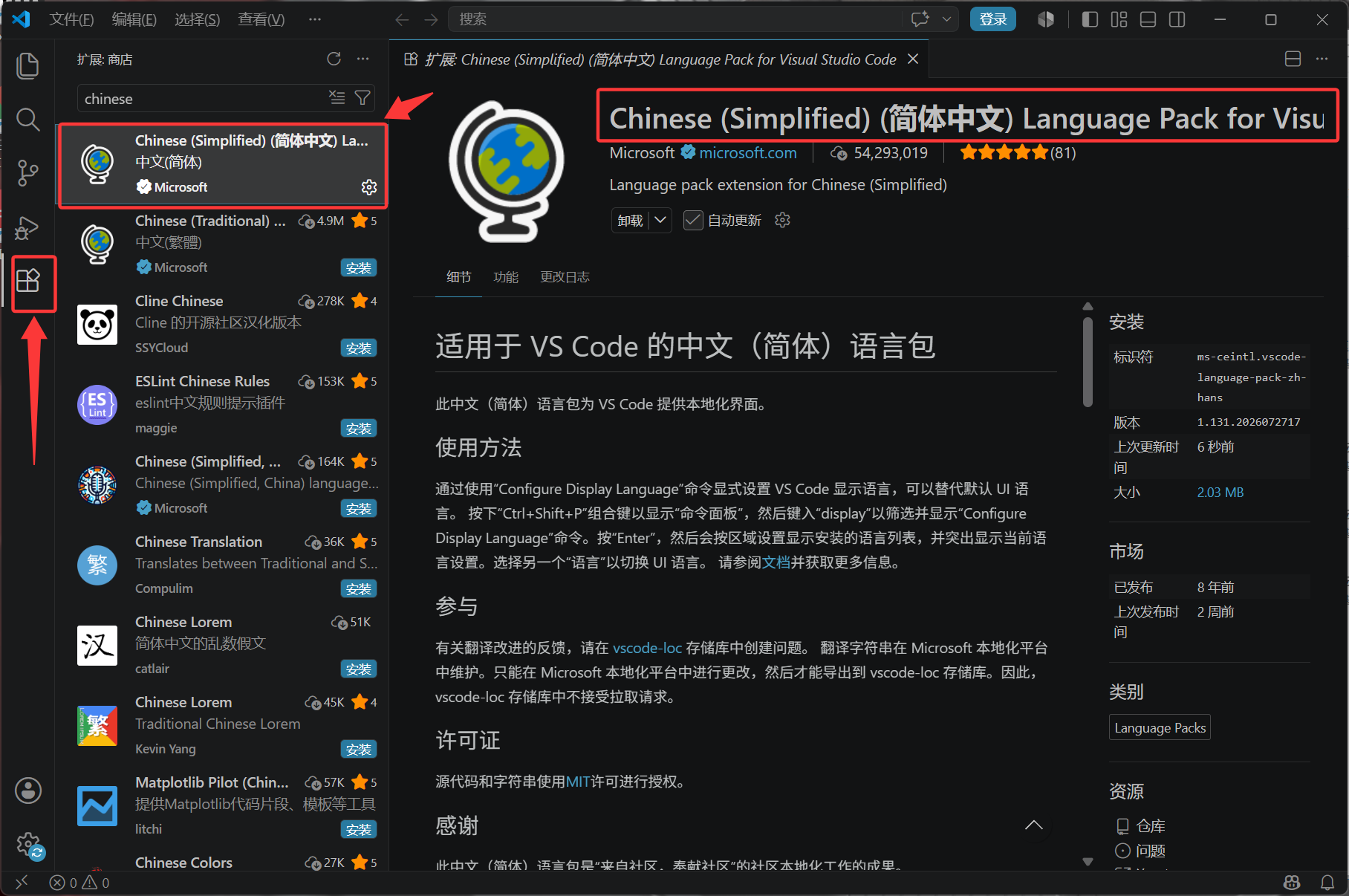

  • 安装中文语言包 打开 VS Code，点击左侧侧边栏像积木一样的“扩展”图标。在搜索框输入 Chinese，找到第一个由 Microsoft 官方提供的 Chinese (Simplified) (简体中文) Language Pack，点击安装。安装完成后，如果界面没有自动变回中文，请务必重启 VS Code，这一步非常关键。 在这里插入图片描述

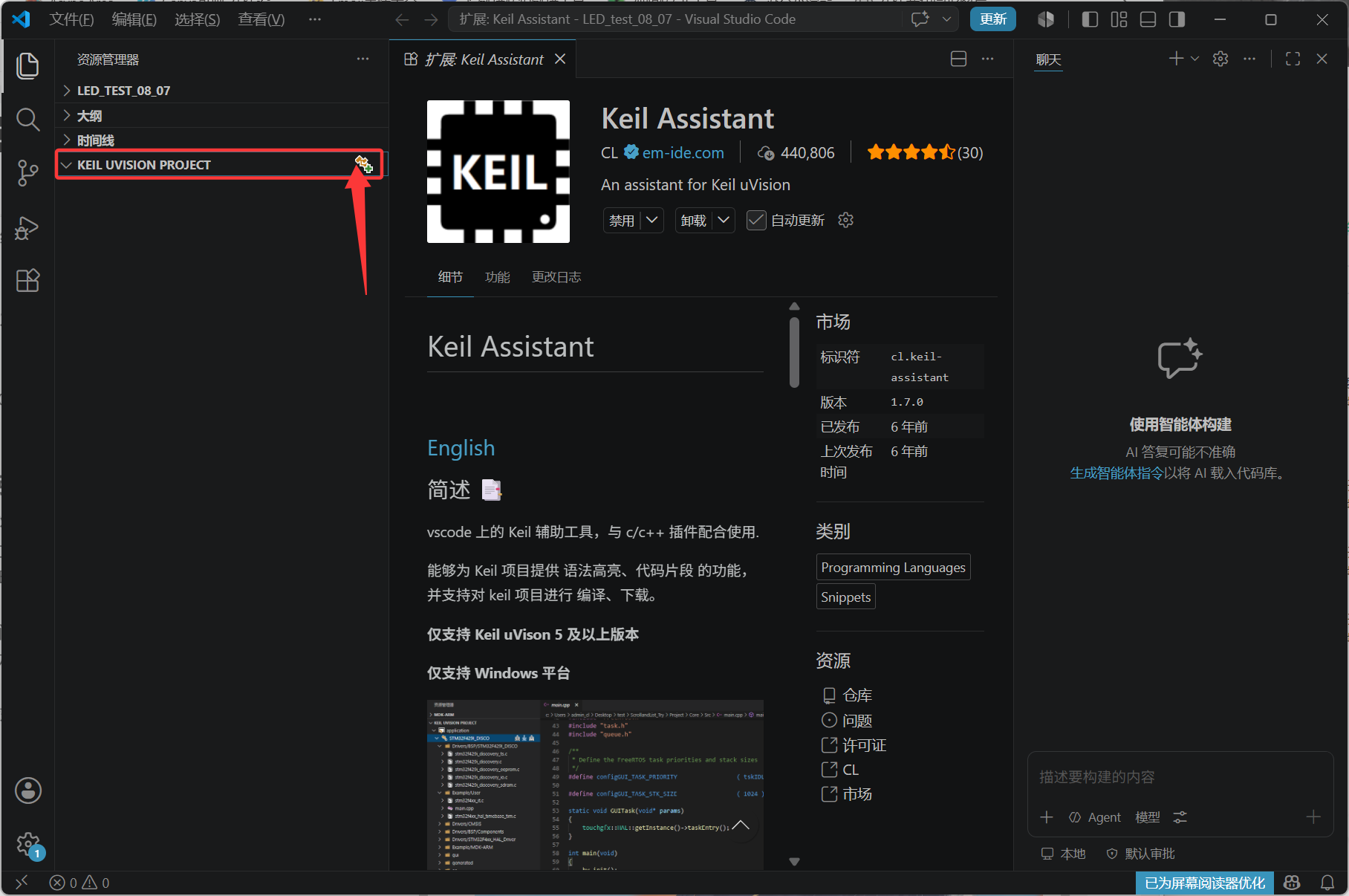

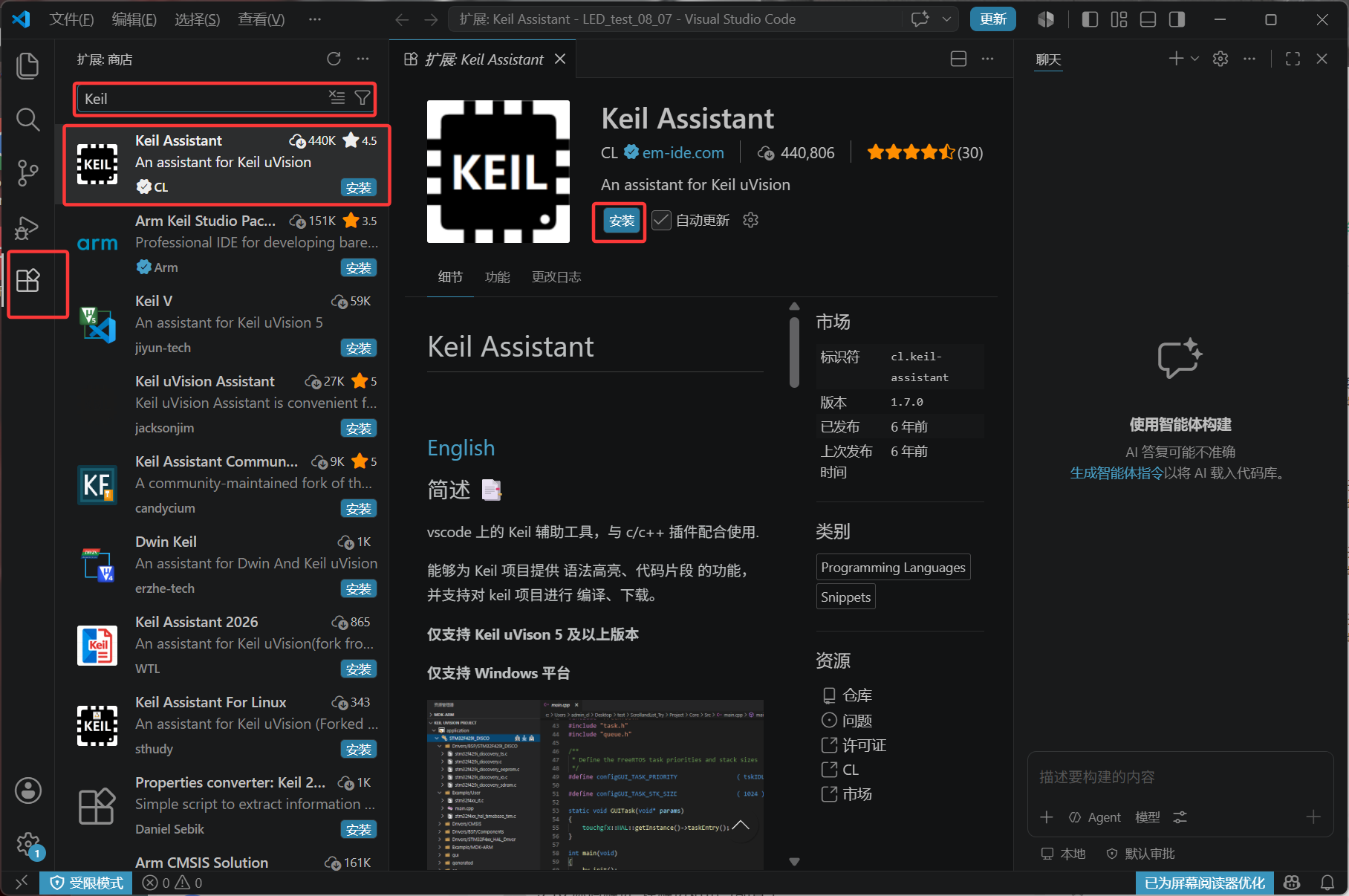

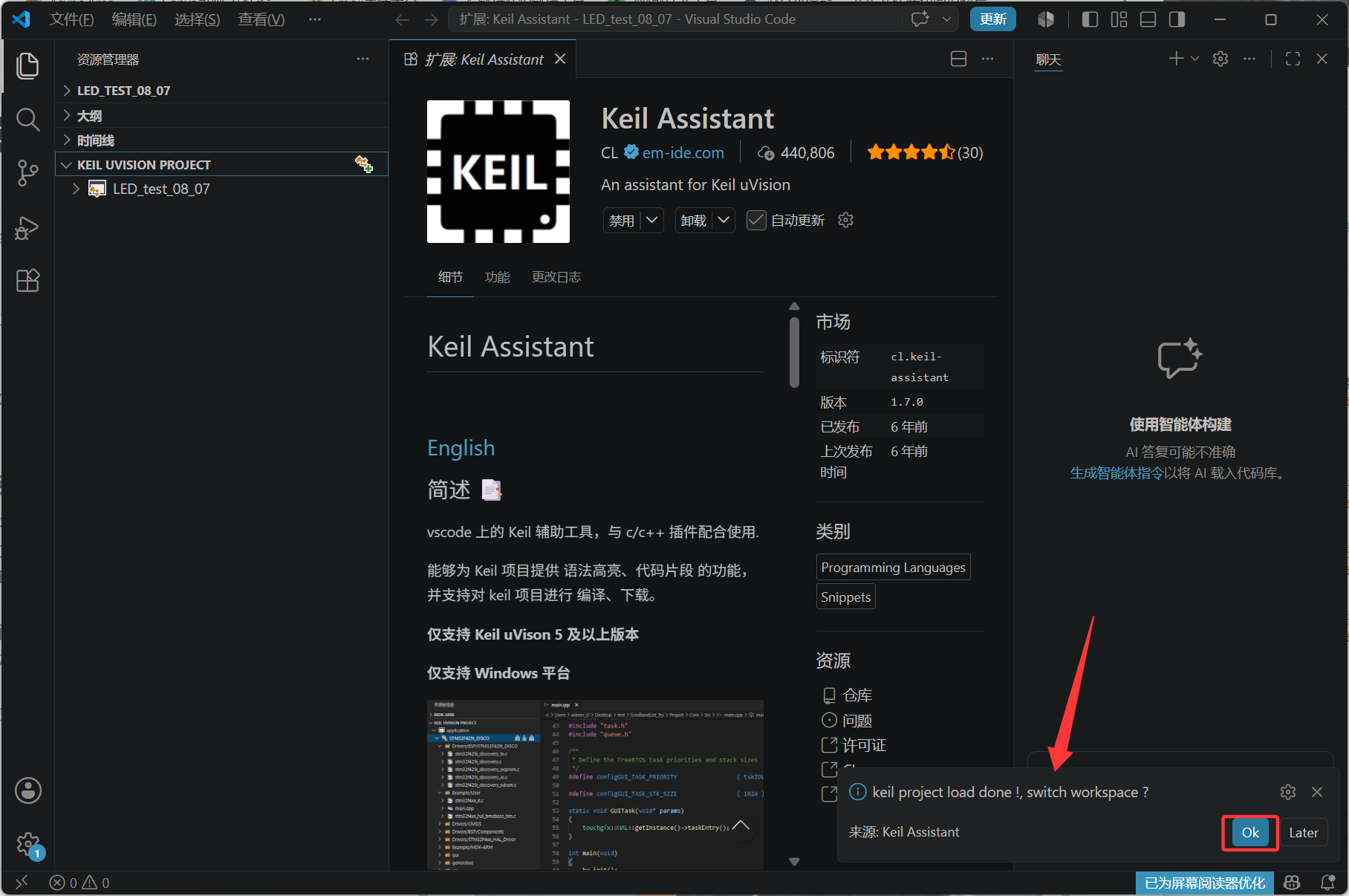

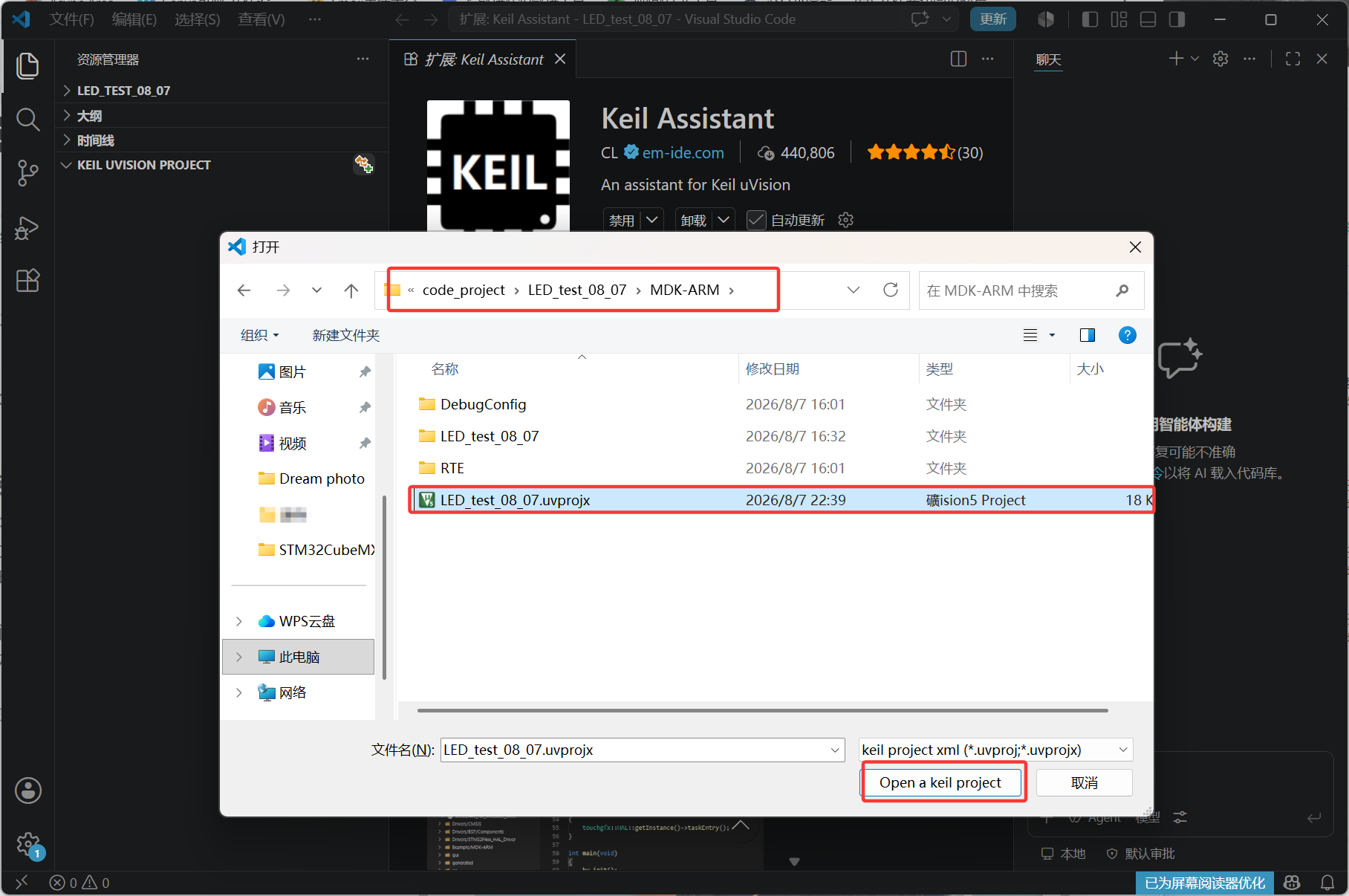

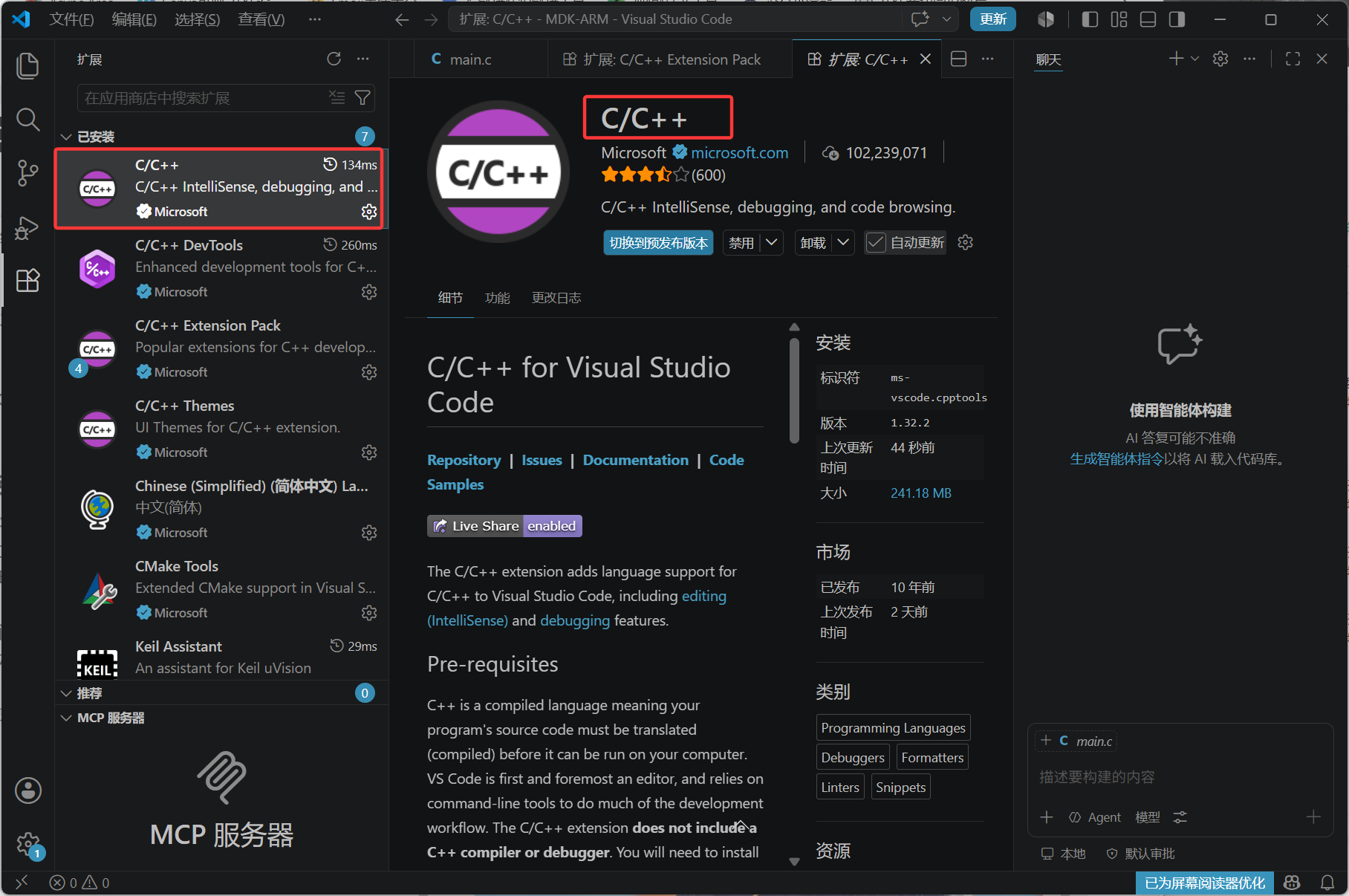

  • 导入 Keil 工程 为了实现 VS Code 与 Keil 的协同，我们需要安装 Keil Assistant 插件。安装后，侧边栏会出现 KEIL UVISION PROJECT 面板。点击面板上的加号 +，浏览并选择你的 Keil 工程文件（例如位于 D:\\code_project\\LED_test_08_07\\MDK-ARM 下的 .uvprojx 文件）。导入成功后，VS Code 会以树状结构展示代码目录，包括 Application、Drivers 等文件夹，这与 Keil 中的结构是完全一致的。 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

    • 3.3.3 核心配置：关联 Keil 编译器路径

    这是最关键的一步，也是很多初学者容易卡住的地方。VS Code 本身不具备编译 STM32 代码的能力，它必须调用 Keil MDK 的命令行工具来工作。

    常见问题现象： 当你尝试在 VS Code 中点击编译或烧写时，底部的终端可能会报错：

    'null' 不是内部或外部命令，也不是可运行的程序或批处理文件。

    在这里插入图片描述

    或者显示类似 UV4.exe path: null 的错误。这说明 VS Code 不知道去哪里找 Keil 的编译器。

    解决步骤：

  • 打开设置：点击 VS Code 左下角的齿轮图标，选择“设置”，或者直接按快捷键 Ctrl + ,。 在这里插入图片描述

  • 搜索插件配置：在设置搜索框输入 Keil Assistant。 在这里插入图片描述

  • 配置 UV4 Path：你会看到 Keil Assistant.MDK: Uv4 Path 这一项，默认值通常是 null。你需要在这里填入你电脑上 Keil 软件中 UV4.exe 的完整绝对路径。

    • 如何找到 UV4.exe 的路径？

    • 方法一（手动查找）：进入你的 Keil 安装目录，通常在 D:\\Keil5\\core\\UV4\\ 下（这里是以我的安装路径为例，仅为参考），找到 UV4.exe 应用程序文件，复制其完整路径。 在这里插入图片描述

    • 方法二（使用 Everything 搜索）：如果你找不到安装目录，推荐使用 Everything 这款轻量级文件搜索工具 https://www.voidtools.com/zh-cn/。在搜索框输入 UV4，它能瞬间定位到 UV4.exe 的位置。 在这里插入图片描述 在这里插入图片描述

    配置示例： 假设你的 Keil 安装在 D 盘，那么配置项应该填写为：

    D:\\Keil5\\core\\UV4\\UV4.exe

    在这里插入图片描述

    注意：路径中不要包含多余的空格或引号，直接粘贴路径即可。配置完成后，VS Code 就能成功调用 Keil 的编译链了。

    3.3.4 编译与烧写实战及避坑指南

    配置好路径后，我们就可以在 VS Code 中享受现代化的开发体验了。

    1. 编译代码 在左侧 KEIL UVISION PROJECT 面板中，点击项目名称旁边的“锤子”图标（Build）。此时观察底部终端，你会看到 VS Code 正在调用我们刚才配置的 UV4.exe 执行编译命令：

    D:\\Keil5\\core\\UV4\\UV4.exe -b d:\\programming_file\\STM32\\...\\LED_test_08_07.uvprojx ...

    在这里插入图片描述

    如果配置正确，终端会输出编译日志，显示 0 Error(s), 0 Warning(s)，并生成 .axf 和 .hex 文件。这意味着编译成功！

    2. 烧写代码 编译通过后，点击项目名称旁边的“下载”图标（Download to Device，快捷键 Ctrl+Alt+D）。终端会执行烧写命令，显示 Erase Done、Programming Done、Verify OK，最终提示 Flash Load finished。此时按下开发板的 RESET 键，你编写的 LED 灯应该就会亮起。 在这里插入图片描述

    3. 常见 Bug 与排查（重要） 在实际操作中，大家可能会遇到一些“玄学”问题，这里给大家总结一下避坑经验：

    • 烧写失败/识别不到设备：有时候点击烧写会报错 No ST-LINK detected 或 Flash Download failed。这往往是 Keil Assistant 插件的小 Bug，或者是第一次使用时状态未同步，因为烧写时VsCode还是调用Keil进行烧写的，若是Keil默认使用的仿真器不对，VsCode自然也不会烧写成功，所以这时候最好返回看一下Keil现在默认使用哪种仿真器进行烧写的。 在这里插入图片描述 在这里插入图片描述

      • 解决方案：若Keil中的仿真器配置没有问题，不要慌，尝试关闭 VS Code 重新打开，或者重启几次 VS Code。很多时候，重启一下就好了。
      • 备选方案：如果 VS Code 里的烧写功能一直报错，可以直接切回 Keil MDK 软件进行烧写。Keil 原生软件对烧写的支持是最稳定的，VS Code 主要用来写代码和编译，两者协同工作完全没问题。

    • 代码不同步：如果你在 VS Code 里改了代码，记得按 Ctrl+S 保存。插件会自动同步代码，Keil也会跳出下面窗口，点击红框标注选项即可同步代码 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述

    且手动保存是个好习惯。如果 Keil 那边没反应，可以尝试在 VS Code 中右键项目选择“Reload”或重新导入，一般都会同步成功的，起码我在使用VsCode的时候没有出现过这种问题。
