一、基本概念
河道断面（Cross Section）：垂直于水流方向的河床剖切截面，由一系列"平距—高程"（X-Z）坐标点构成。断面形态决定了该位置的过水能力，是MIKE11水动力计算的基础输入。
里程（Chainage）：沿河道中心线从起点到某断面的累积距离，单位为米（m），是河道纵向定位的"长度坐标"。
桩号（Station）：里程的工程化标注形式，如"2+200"表示距河道起点2200m处。桩号是断面在图纸和现场的唯一标识。
岸线与左右岸：断面两侧的水陆交界线为岸线。面向下游方向，左手侧为左岸、右手侧为右岸。断面提取时统一以左岸端点为平距零点，可保证所有断面方向一致。
二、适用场景与前期准备
ZDM提取断面适用于两类CAD图纸：
- 标准断面剖面：ZDM直接生成的断面图，线框闭合，可批量提取；
- 实测/景观设计岸带图：实测/经景观设计后的断面图，断面线往往不闭合，需先新建PL线图层重新描绘轮廓线。
操作前确认：图纸比例已知、桩号标注清晰、至少一个已知高程基准点。
三、操作步骤
Step1重描断面线
新建PL线图层，沿设计后断面轮廓线重新描绘一条连续多段线，须完整覆盖从左岸到右岸的全断面范围。或使用实测断面，下面我将以实测断面为例提取展示得更加清晰，实测断面同样为一条连续的PL线。

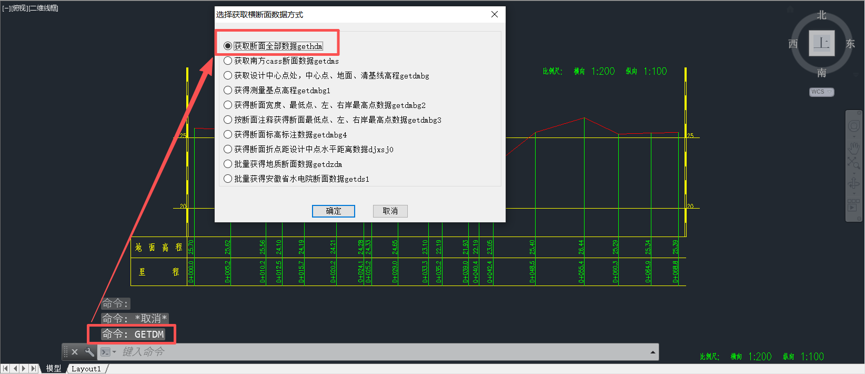

Step2启动提取命令
在CAD命令栏输入GETDM，弹出对话框后选择"获取断面全部数据getthdm"，点击确定。

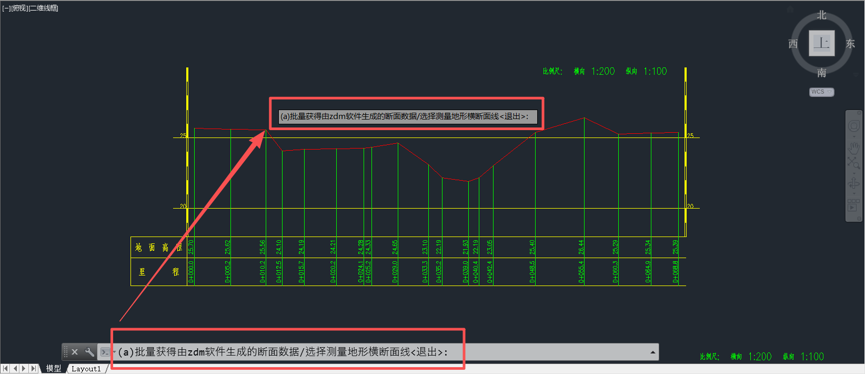

Step3选取断面线
命令行提示选取时，选择Step1中新绘制的PL线。

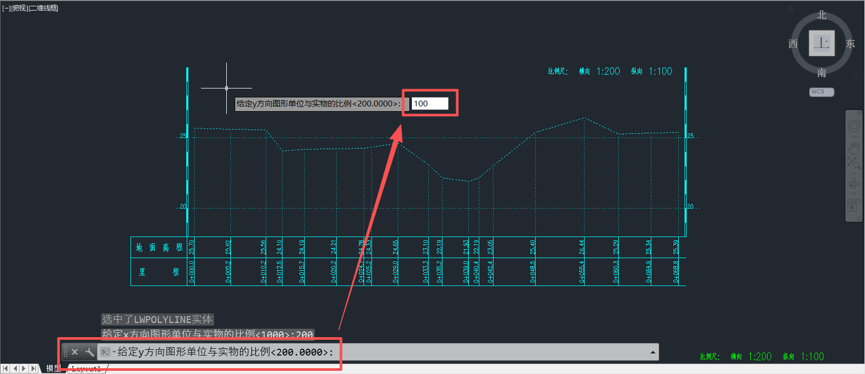

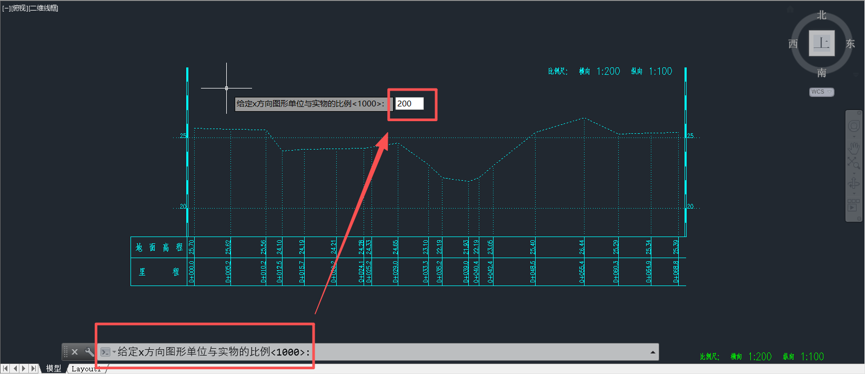

Step4设定绘图比例
依次输入X方向和Y方向的绘图比例（务必与设计单位核实，比例错误将导致整体数据偏差）。

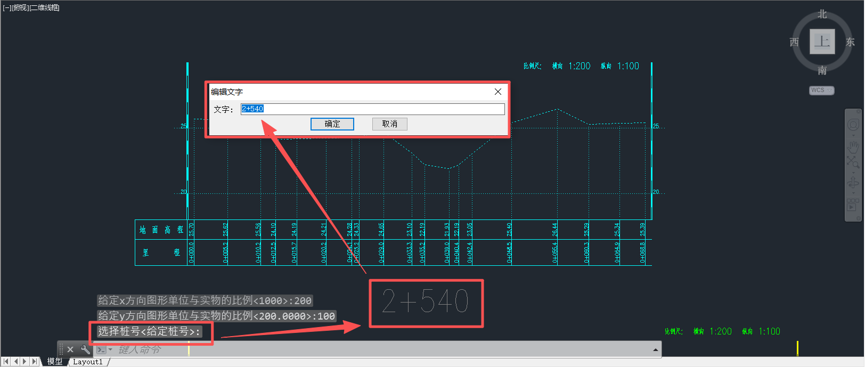

Step5指定桩号
拾取断面图中标注的桩号文字（支持单行或多行文字），确认后桩号自动关联至该断面。

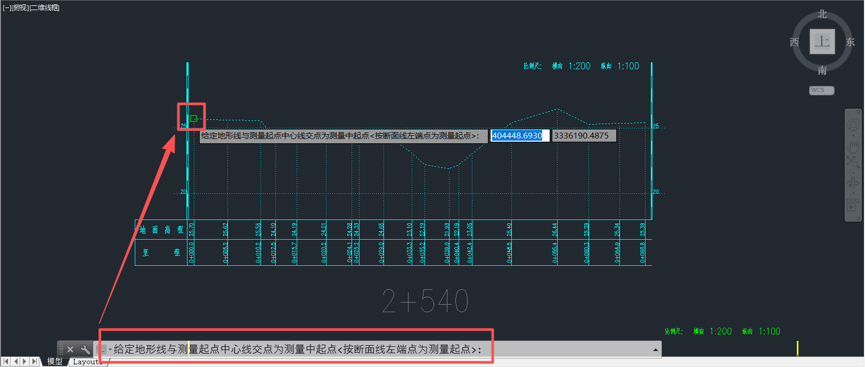

Step6选定测量起点
选取新画断面线的左岸端点作为测量起点，以此为平距坐标零点。

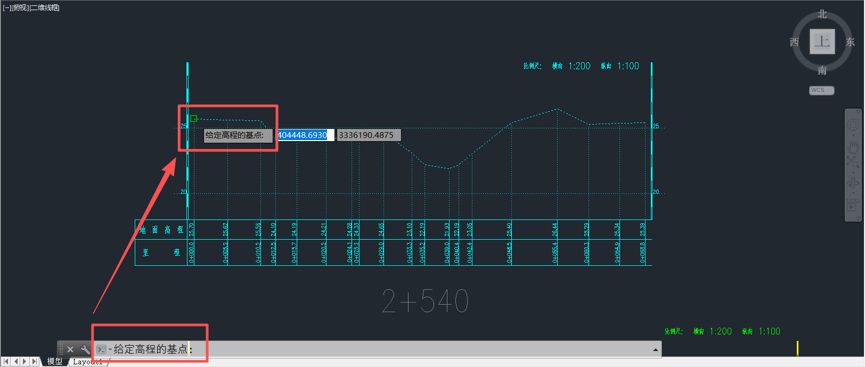

Step7设定高程基点
选取断面图中标注有高程的特征点作为高程基准（建议与测量起点为同一点，减少系统误差）。

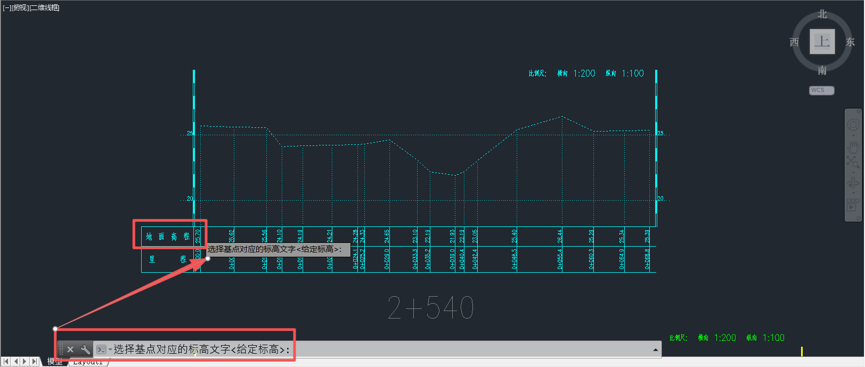

Step8拾取高程值
拾取基点处对应的标高文字，命令行将自动确认"当前桩号xx基点高程为xx"。

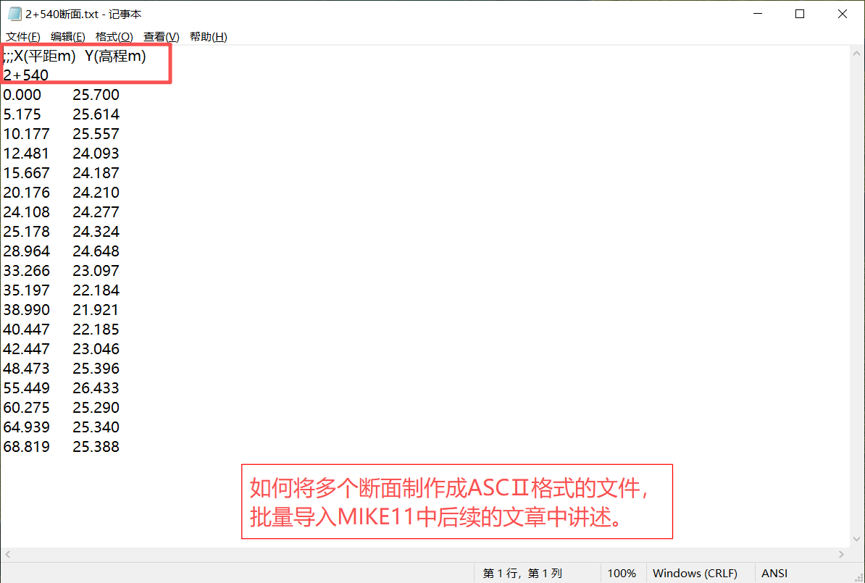

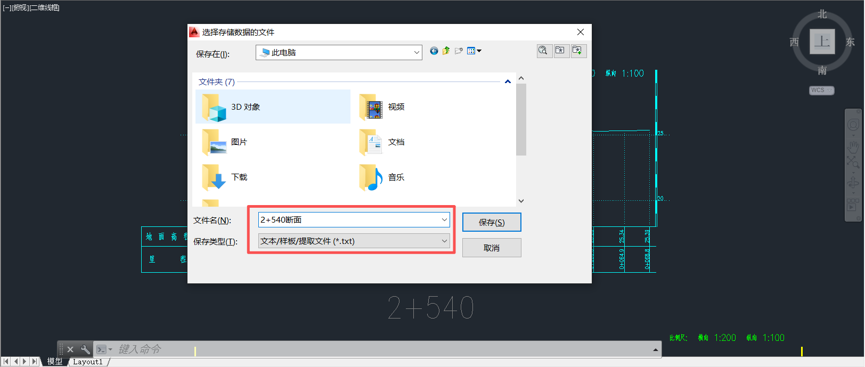

Step9导出数据
按回车键，在弹出对话框中选择保存路径，输出TXT格式断面数据文件。
四、数据格式与后续

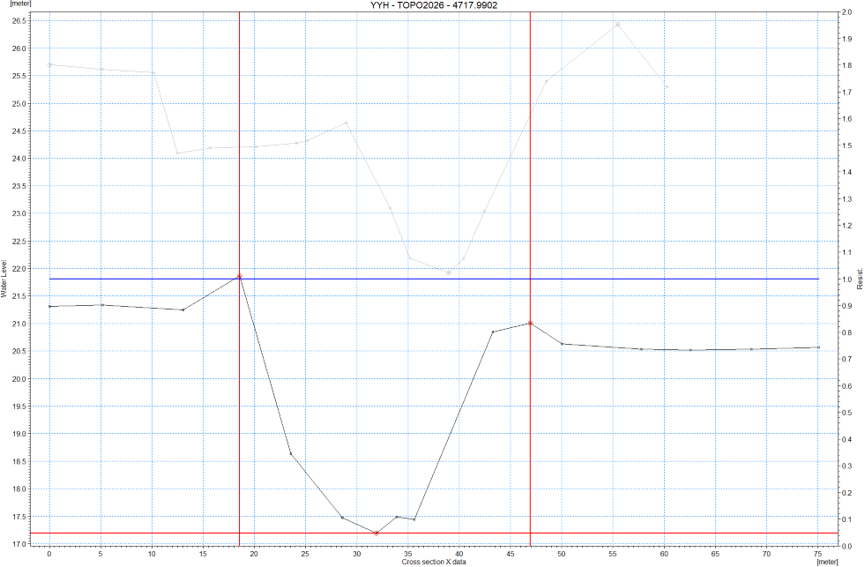

导出的TXT文件首行为桩号标识，后续为"平距(m)高程(m)"两列数据，可直接导入MIKE11断面编辑器。
