一、到底什么是 USART / UART？
USART（Universal Synchronous/Asynchronous Receiver/Transmitter）
即“通用同步/异步收发器”。日常使用最多的是它的异步模式，也就是大家常说的 UART（通用异步收发器）。
简单比喻：
串口就像两个人用对讲机聊天——我说你听、你说我听，双方必须用同样的语速（波特率），但不需要一根单独的“节拍线”（时钟线）。
它最大的优点：
- 线少（通常只需 TX、RX、GND 三根线）
- 全双工（两边可以同时发送和接收）
- 几乎所有单片机、模块、PC 都支持
二、硬件接口与电平标准
1. TTL 电平（单片机、模块常用）
- 逻辑 1：高电平（3.3V 或 5V）
- 逻辑 0：低电平（0V）
- 空闲状态为高电平
2. RS232 电平（传统 PC 串口）
- 负逻辑：逻辑 1 = -15V ~ -3V，逻辑 0 = +3V ~ +15V
- 不能和 TTL 直连，需通过 MAX232 等芯片进行电平转换

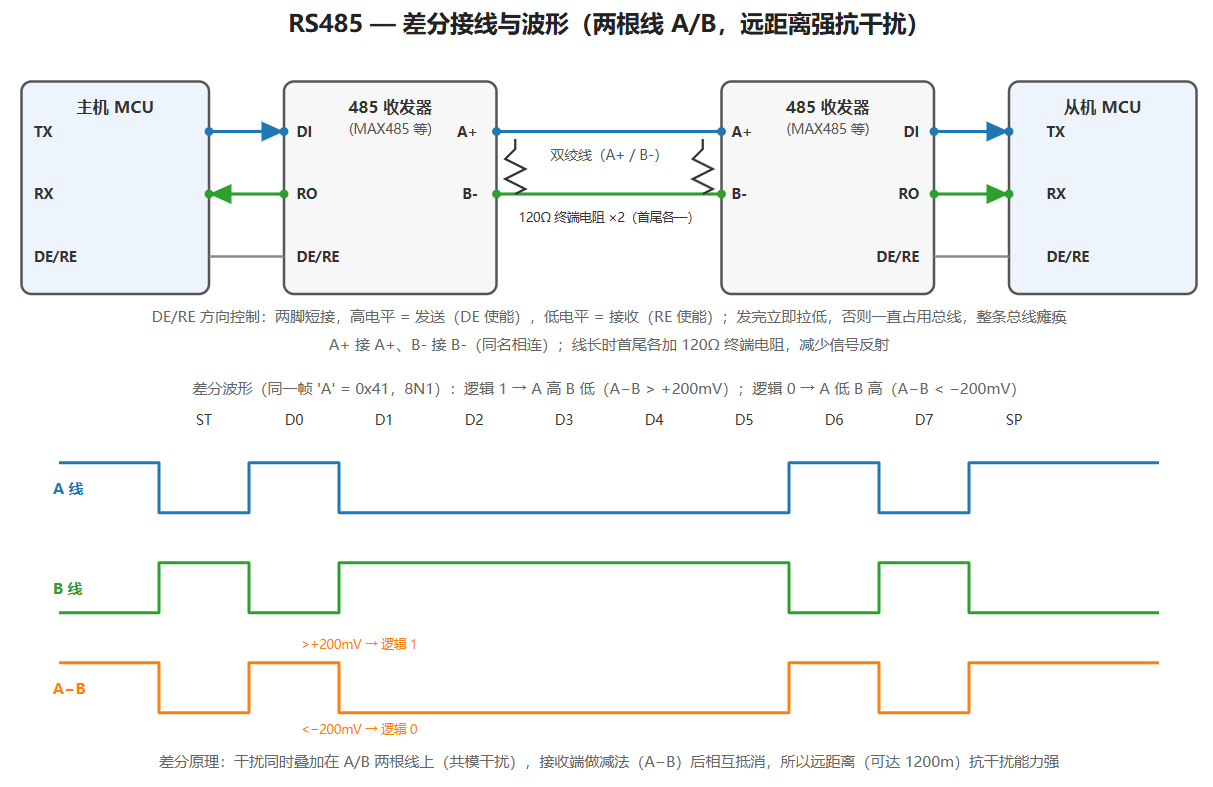

3. 差分信号（RS485 / RS422）
用于远距离、强抗干扰的工业场景。
不同于 TTL 和 RS232 只用一根信号线对地电压，RS485 使用两根线（A / B）传输差模信号。
-
逻辑怎么判断？
接收端只看 A、B 之间的电压差：- A – B > +200mV → 逻辑 1
- B – A > +200mV → 逻辑 0
（简单记：A 比 B 高足够多就是 1，B 比 A 高足够多就是 0）
-
为什么抗干扰？
干扰通常同时叠加在 A、B 两根线上（共模干扰），接收端做减法后干扰会被抵消。 -
电平范围（大概记忆）
发送器输出差模电压典型值 ≥ ±1.5V，共模电压范围 -7V ~ +12V。
不需要记死数字，只要知道它是低压差分，与 TTL/RS232 完全不同，不能直连。 -
接线特征
一般标着 A+ / B- 或 D+ / D-，有的模块叫 485A、485B。
常用双绞线，距离可达 1200 米。
📌 日常调试单片机串口时主要接触 TTL 和 RS232，RS485 多用于工业传感器、PLC 和长距离通信。理解它的差分原理，就不会再把 A/B 当成 TX/RX 去接了。
💡看图要点：
三、电路连接图
根据设备供电方式不同，接线分为两种情况。
核心口诀不变：你收我发，你发我收，必须共地。（RS485 通常不需要共地，但这里主要讲 TTL/RS232 场景）

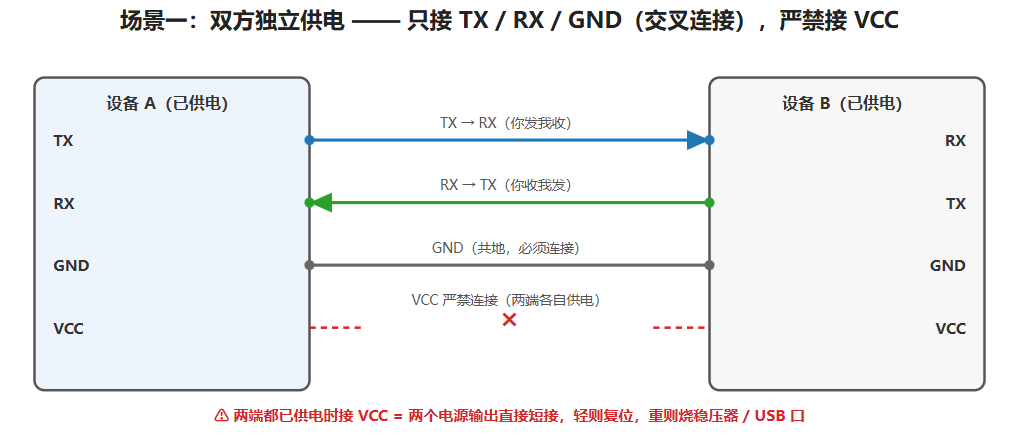

场景一：双方独立供电（最常用）
设备 A 和设备 B 都有自己的电源，此时严禁连接 VCC 引脚，只需接三根线。
适用场景：两个单片机互相通信、单片机与自带电源的模块通信。

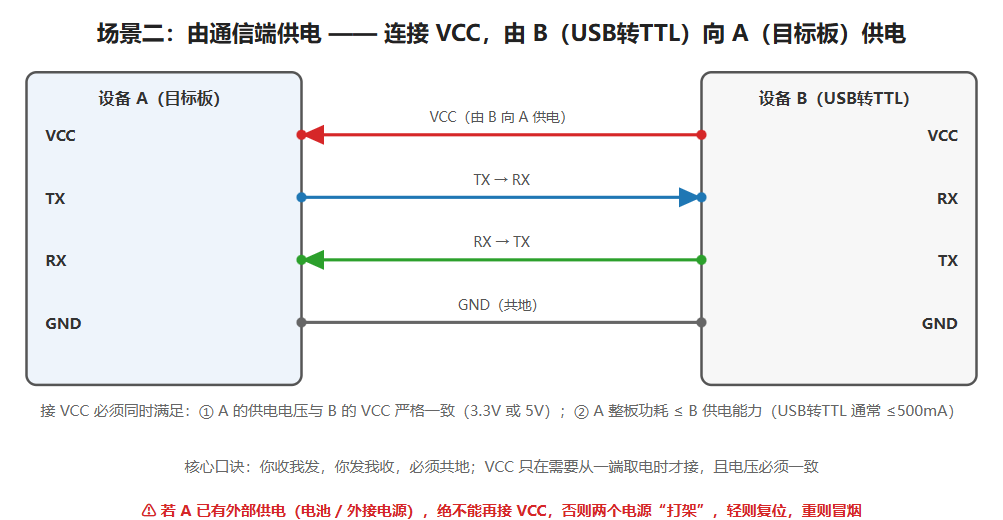

场景二：由通信端供电（如 USB转TTL 给目标板供电）
当设备 A 没有外部电源，需要从设备 B 取电时，连接 VCC。
必须满足两个条件：
- 设备 A 的供电电压与设备 B 的 VCC 输出电压严格一致（3.3V 或 5V）
- 设备 A 的整板功耗在设备 B 的供电能力范围内（USB转TTL模块通常可提供 ≤500mA）
🔥 特别注意：如果设备 A 已经通过其他方式供电（比如电池、外接电源），绝不能再连接 VCC，否则两个电源会打架，轻则复位，重则冒烟。
四、UART 数据帧格式（异步模式）
一个完整的字符帧由四部分组成：
空闲(高) | 起始位 | 数据位(LSB先发) | 校验位(可选) | 停止位 | 空闲(高)…
- 起始位：1 位，强制拉低（逻辑 0），告诉对方“我要开始发数据了”。
- 数据位：5 ~ 9 位可配，常用 8 位，先发送最低位（LSB）。
- 校验位（可选）：奇校验、偶校验，用来简单检错。
- 停止位：1 / 1.5 / 2 位，固定为高电平（逻辑 1），表示一个帧结束。
- 空闲状态：总线没有数据时保持高电平。
常用配置简写：115200, 8N1
→ 波特率 115200，8 个数据位，无校验（None），1 个停止位。
五、波特率：双方约定的“语速”
波特率（Baud rate）：每秒钟传输的码元个数，单位 bps。
常见值：9600、19200、38400、115200 等。
收发双方的波特率必须一致，否则接收方会解出乱码。
一般要求误差 < 2%，所以晶振要准，内部 RC 振荡器在高波特率时可能翻车。
六、波形实例：发送字符 'A' (0x41)
配置：8 个数据位，无校验，1 个停止位（8N1），LSB 先发。
'A' 的 ASCII 码：0x41 → 二进制 01000001
- D0（LSB，最低位）= 1
- D1 = 0
- D2 = 0
- D3 = 0
- D4 = 0
- D5 = 0
- D6 = 1
- D7（MSB，最高位）= 0
⚠️注意：UART 先发送最低位（LSB），波形上最先输出的数据位是D0，对应字节二进制最右侧bit，不是最左侧。

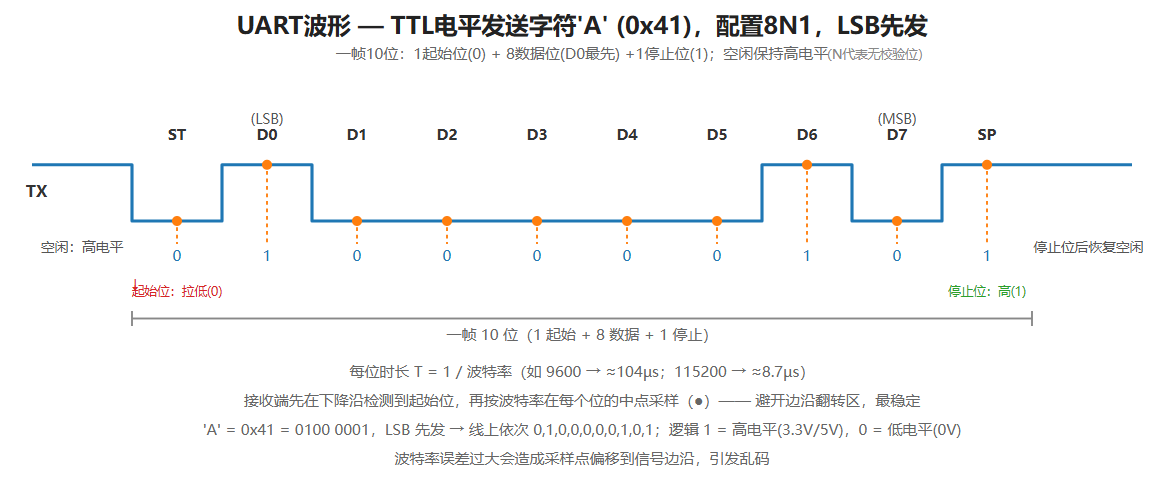

TTL 电平下的波形示意：
位标注解读：
- ST = 起始位（Start），固定逻辑0，拉低通知接收方准备接收
- D0 = 1（LSB，最先发送）
- D1 = 0
- D2 = 0
- D3 = 0
- D4 = 0
- D5 = 0
- D6 = 1
- D7 = 0
- SP = 停止位（Stop），固定逻辑1，代表一帧结束
- 空闲 = 总线无数据，持续高电平
📌 实际用示波器或逻辑分析仪抓到的就是这个样子，学会看波形，调试串口乱码问题效率大幅提升。
⚠️初学者高频踩坑：
字节书写01000001，D6=1；因为LSB先发，这个1在线上是第7个数据位(D6)，不是第6位。
不要把波形从左向右8个数据直接当成D7~D0，会造成比特顺序颠倒，解读出错误字节。
七、同步模式（一言概之）
USART 的同步模式需要额外一根 SCLK 时钟线，由主设备输出时钟信号，数据在时钟沿被采样。
比异步模式多一根线，速度可以做得更高，但日常嵌入式应用不多，了解即可。
八、常见坑与实战建议
TTL 与 RS232 乱接
单片机 TX/RX 是 TTL 电平，电脑原生串口是 RS232，中间必须有 MAX3232 之类的电平转换芯片。
忘记共地
信号靠电压差，没有共同的地，收方根本不知道你的“高”是几伏。
（RS485 差分信号例外，它不依赖共地，但通常还是建议接一根地线提高可靠性）
乱接 VCC
两边都供电时接上 VCC，等于把两个电源输出短接，大概率烧稳压器或 USB 口。只有明确需要从一端供电时才接 VCC，并确认电压。
波特率不匹配
串口助手乱码？先检查双方波特率设置。
长线通信
超过一两米建议用 RS485 差分传输，否则易受干扰。
RS485 方向控制
很多 485 芯片需要额外引脚控制收发状态（如 RE/DE），发送前拉高，发完拉低，否则总线会堵死。这是新手最容易卡住的地方。
调试神器
花十几块买个 USB 转 TTL 模块 + 逻辑分析仪，观察波形，瞬间理解协议。
九、小结
- USART/UART 是异步串行通信的主力军。
- 硬件上核心是 TX、RX、GND 三根线，交叉连接；供电场景需按需接 VCC。
- 数据帧由起始位(0) + 数据位(LSB first) + 可选校验 + 停止位(1) 组成。
- 波特率是双方的“语速”，必须一致。
- 会看波形、接对电源、搞清 TTL/RS232/RS485 的区别，是嵌入式工程师进阶的必经之路。
这篇文章的电路图和波形图都是可以直接拿来画在笔记上的，建议收藏。
