一、项目概述
在模拟电路调试、电子实验教学、基础硬件测试场景中，标准信号源是十分常用的测试工具。本次选用LM324 四通道通用运算放大器，在 Multisim 仿真环境搭建纯模拟架构的波形发生器，可依次输出方波、三角波、正弦波三种基础测试波形。整体采用三级级联信号变换思路：滞回比较器振荡生成方波→有源积分电路把方波转换成三角波→二极管非线性整形电路将三角波拟合为正弦波。电路全部由运放、电阻、电容、二极管等常规基础器件构成，成本低廉，电路原理紧扣模拟电子技术核心知识点，非常适合模电课程练习、课程设计入门实操。
二、整体电路架构与逐级原理分析
整套电路分为三级独立功能单元，信号从前至后逐级转换。
1. 第一级：U1A 滞回比较器构成方波振荡电路
电路组成
LM324 其中一路运放搭建滞回电压比较器，R3、R10 构成正反馈回路形成滞回阈值；R4、R5 搭配双向稳压管 D3、D4 实现输出电平限幅，稳定方波幅值；R12、电容 C1 组成 RC 充放电定时回路，二极管 D1、D2 配合可调电位器，可改变电容充放电快慢，以此微调方波占空比。
工作逻辑
电容 C1 不断在运放输出高低电平之间循环充放电，电容两端电压反复触碰滞回比较器的上下翻转阈值，运放输出电平周期性高低切换，持续输出连续方波；稳压管对输出电压钳位，保证方波峰值稳定，不会因运放饱和出现幅度飘移。
2. 第二级：U2A 有源积分电路（方波转三角波）
电路组成
选用 LM324 第二路运放搭建经典有源积分电路，R7、C1 作为积分定时元件，R1、R13 构成直流泄放反馈支路，抑制积分漂移，防止运放长时间工作进入饱和状态。
工作逻辑
输入的方波为恒定高低电压，送入积分电路后，恒定电压对电容线性充放电：高电平阶段电容匀速充电，输出电压线性下降；低电平阶段电容反向放电，输出电压匀速抬升。循环往复之后，阶跃跳变的方波就被转换成斜率均匀变化的三角波。借助 Multisim 内置示波器 XSC1 可以同步观测本级三角波与前级方波，二者周期完全同步。
3. 第三级：U3A 二极管分段整形电路（三角波转正弦波）
电路组成
由多只 1N4148 二极管搭建分段式非线性分压网络，搭配配套电阻与运放组成波形整形电路。
工作逻辑
三角波电压线性升降，随着输入电压幅值逐步增大，不同支路的二极管会按照电压高低依次导通，电路等效输入电阻随之发生非线性变化，对三角波的变化斜率分段修正：波形靠近波峰、波谷时减缓变化速率，中间线性区间保持原有斜率，把折线型三角波逐步修整逼近平滑正弦波形，通过 Multisim 示波器 XSC2 可直观查看最终输出的正弦波形。

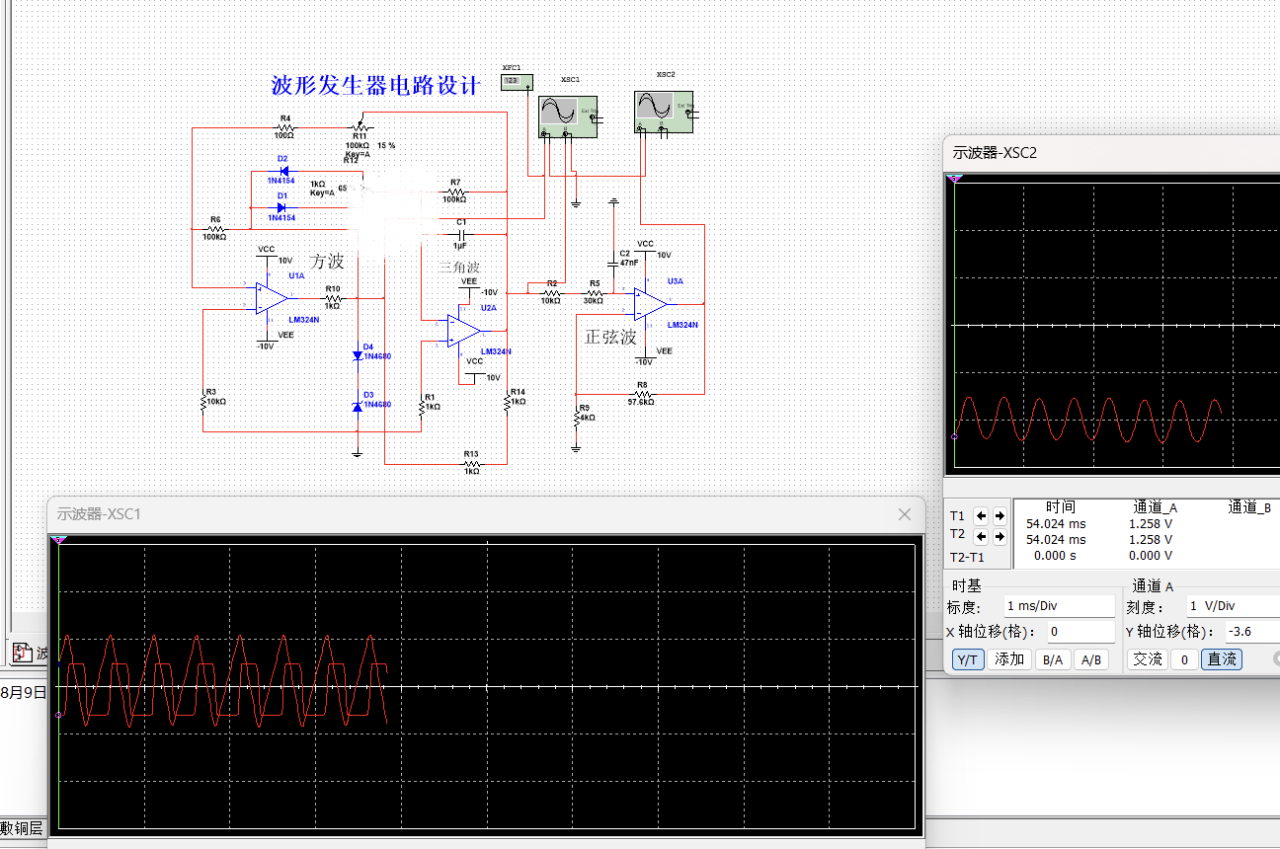

三、Multisim 仿真实测效果
四、核心元器件简介
五、方案优缺点与优化升级方向
方案优势
可落地优化改进方案
六、学习总结
本项目没有使用单片机、DDS 等数字芯片，纯依靠模拟电路的信号运算与变换逻辑生成三类基础波形。在 Multisim 环境中完成电路搭建与仿真验证，能够直观理解运放比较、积分运算、非线性校正等核心应用。仿真验证通过后，可直接对照电路图绘制 PCB、焊接实物，稍加调试就能做成简易台式信号发生器，不管是课程设计作业，还是嵌入式、模电入门动手练习，都具备很高的学习与实践价值。
通过网盘分享的文件：仿真文件获取.zip 链接: https://pan.baidu.com/s/1V5zzxbpHc_fRqfGIzSdLfg?pwd=6666 提取码: 6666
