画图项目汇总：SimpleMindMap、AI-Draw-Nexus、Smart Mermaid、Diagram GPT、AI Excalidraw、Auto-Drawio

绘图项目系列：

• 超强大免费绘图工具draw.io初体验
• Mermaid语法、实战
• 画图工具汇总：Excalidraw、tldraw、Drawnix、Drawio
• 绘图工具汇总：FossFLOW、LogicFlow、oxdraw、LucidChart、iCraft Editor
• 代码画图项目、Skill插件汇总：Next AI Draw.io、Fireworks-Tech-Graph
• AI绘图项目：Beautiful-Mermaid、LikeC4、DeepDiagram

SimpleMindMap

官网，开源（GitHub，12.6K Star，1.7K Fork）思维导图工具，基于原生JS开发，不依赖任何前端框架，既可集成到项目里，也可直接当日常工具用。支持多人协同编辑，采用插件化架构，核心功能之外的其他功能都可以按需加载，打包体积可以减小60%以上。在线体验，官方文档。

内置多种主题，支持注册新主题，节点形状、颜色、字体、线条样式、布局算法都可自由调整。

功能特性：

三种使用方式：

• 网页版：打开浏览器就能用，自动保存，不用安装
• 桌面客户端：基于Electron开发，支持主流系统
• 私有化部署：提供Docker镜像，可以部署在自己的服务器上，数据完全自主可控

支持：

• 思维导图
• 逻辑结构图（向左/向右）
• 思维导图（经典中心发散）
• 组织结构图（上下级关系）
• 目录组织图（层级目录）
• 时间轴（横向/竖向）
• 鱼骨图（因果分析）

节点支持填写：

• 文本：普通文本、富文本
• 图片：直接插入
• 图标：内置图标库
• 超链接：链接到网页或其他节点
• 备注：隐藏的详细信息
• 标签：分类标记
• 概要：节点摘要
• 数学公式：支持LaTeX语法

导出为：

• 图片格式：PNG、SVG
• 文档格式：PDF、Markdown、TXT
• 思维导图格式：XMind、JSON

支持从XMind、Markdown、JSON导入

小功能

• 小地图：让你在大画布里看清全局位置
• 搜索替换：批量修改节点文字
• 手绘风格：让导图看起来更生动可爱
• 彩虹线条：分支自动渐变配色
• 关联线：任意两个节点之间画连接线
• 演示模式：直接拿思维导图当PPT用

实战

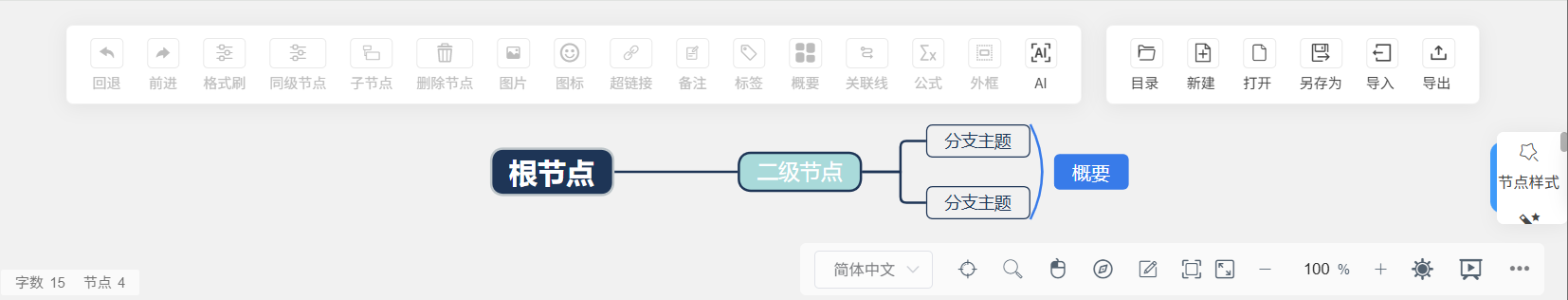

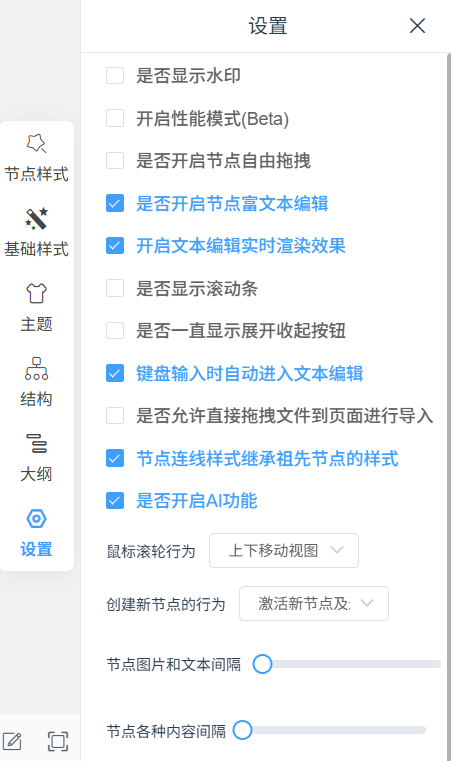

在线体验： 样式及设置

AI-Draw-Nexus

官网，专注于绘图的开源AI增强工具，官方文档托管在飞书文档。

比较迷糊的点在于，（不确定）官网提供的能力（是不是）由同一个创作者的2个不同GitHub仓库提供，都指向官网：

• smart-excalidraw-next，3.5K Star，425 Fork，负责支持Excalidraw类型

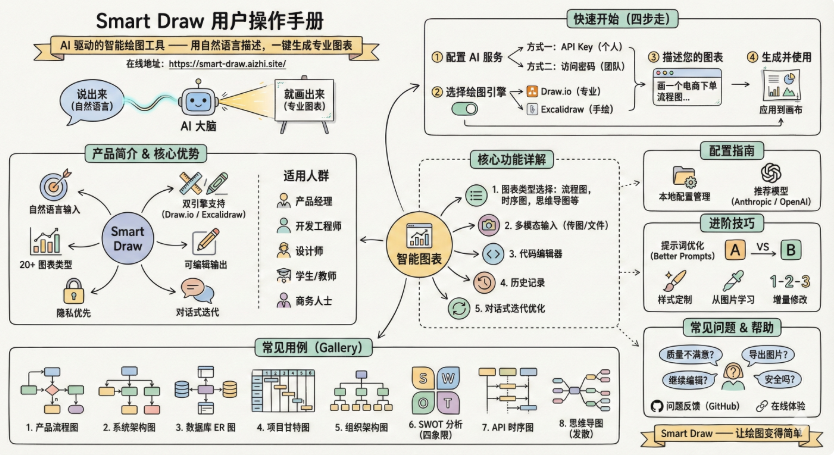

• smart-draw，427 Star，94 Fork，负责支持Draw.io类型

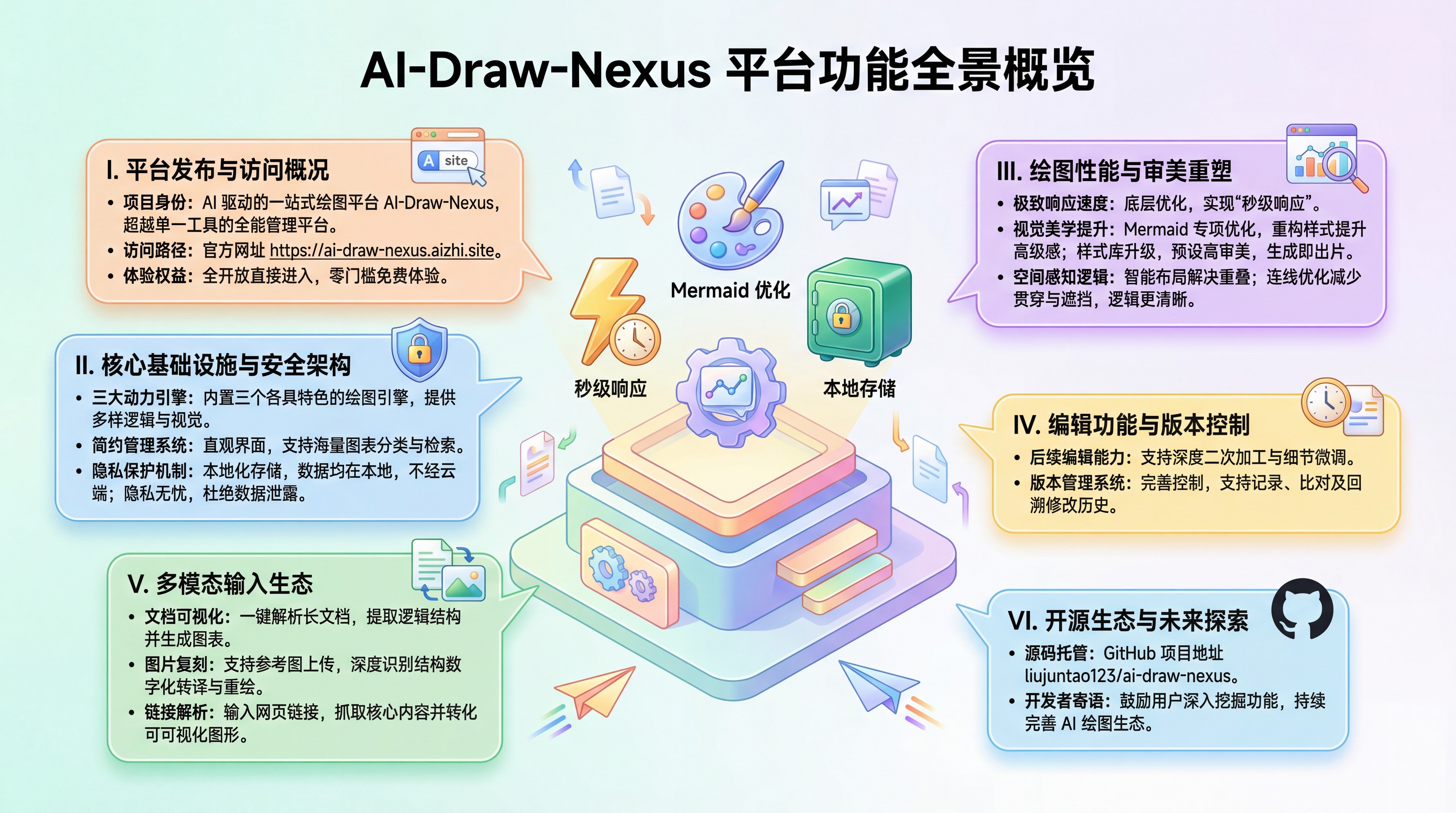

功能全景 （GitHub上这个图，不知道是项目自身生成还是用GPT生成）

用户操作首次 功能特性：

• 自然语言生成图表：用最普通的大白话发起绘图需求
• 图表类型支持：Mermaid、Excalidraw、Draw.io
• 丰富图表类型：支持20+种图表类型，包括流程图、架构图、时序图、ER图、思维导图、网络拓扑图、甘特图等。也可让AI根据你的描述自动选择最合适的图表类型
• 实时流式响应和渲染
• 完美编辑器集成：生成的图表完全基于Draw.io或Excalidraw格式，可在画布上自由编辑、调整样式、添加细节，实现AI生成与手动精修的完美结合
• 独创连接算法：采用独创的智能箭头优化算法，自动计算最佳连接点，确保图表井然有序、逻辑清晰，告别混乱的线条交叉
• 多会话管理：支持查看历史会话
• 开箱即用：只需配置一个AI API密钥即可开始使用，无需复杂的环境搭建。所有配置保存在本地浏览器，隐私安全有保障
• 支持多种AI API，包括国内服务商
• 本地存储，数据安全
• 移动端适配良好

引擎对比

技术栈：Next.js 16、React 19、Excalidraw、Tailwind CSS 4、Monaco Editor

实战

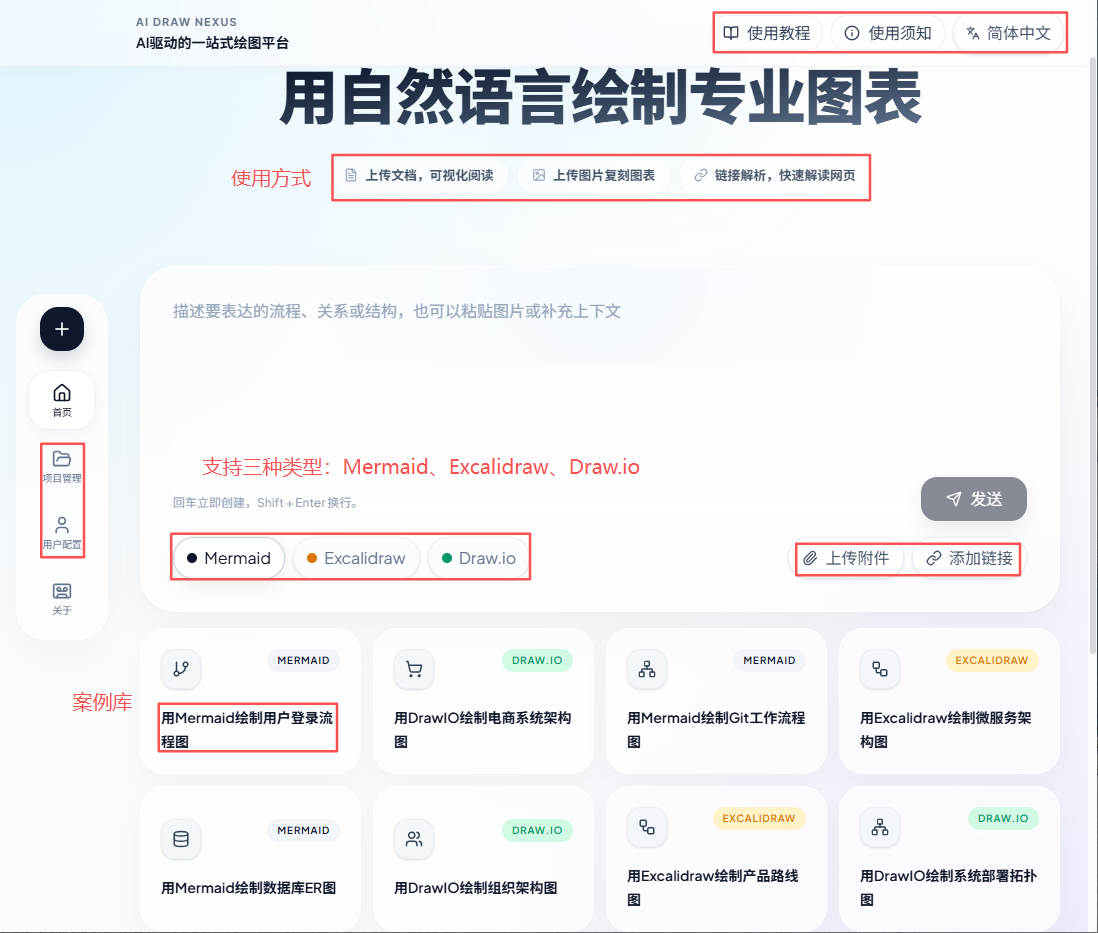

官网即在线demo： 基于源码本地部署：

# 克隆项目
git clone https://github.com/liujuntao123/smart-excalidraw-next.git
cd smart-excalidraw-next
# 安装依赖
pnpm install
# 启动开发服务器
pnpm dev

浏览器打开http://localhost:3000，开始体验，和官网没啥区别。

Smart Mermaid

官网即在线体验，还是上面2个项目的作者开源（GitHub，1.2K Star，137 Fork）的另一个绘图项目。

一个将自然语言文本转换为Mermaid代码，并渲染为图表的Web应用；支持常见Mermaid图表类型（如流程图、序列图、甘特图、状态图等），提供标准渲染与手绘风渲染两种模式，并内置代码修复与优化能力。

功能概览

• 文本转图表：将文本转换为符合Mermaid规范的代码，可自动或手动选择图表类型
• 流式生成（可选）：基于SSE增量返回内容，编辑器可实时显示生成片段
• 双渲染器：
  • Mermaid渲染器（SVG）：支持缩放、平移、重置、全屏与SVG下载
  • Excalidraw渲染器（手绘风格）：基于转换结果渲染，支持PNG下载
• 代码辅助：复制、AI智能修复（/api/fix-mermaid）、一键方向切换（TD/LR）
• 优化能力：AI优化（/api/optimize-mermaid）与优化建议（/api/optimize-mermaid/suggestions），可一键应用或输入自定义指令
• 文件导入：支持.txt、.md、.docx提取文本后生成图表
• 历史记录：本地存储历史条目，可回看与回填
• 使用限制与解锁：默认每日5次（本地存储计数）。通过访问密码验证或自定义AI配置可解除限制
• 模型选择：可通过环境变量AI_MODELS提供候选列表；未配置则使用默认模型

技术栈：Next.js 15（App Router）、React 19、shadcn/ui、Radix UI、next-themes、Tailwind CSS v4、Mammoth（.docx文件解析）

实战

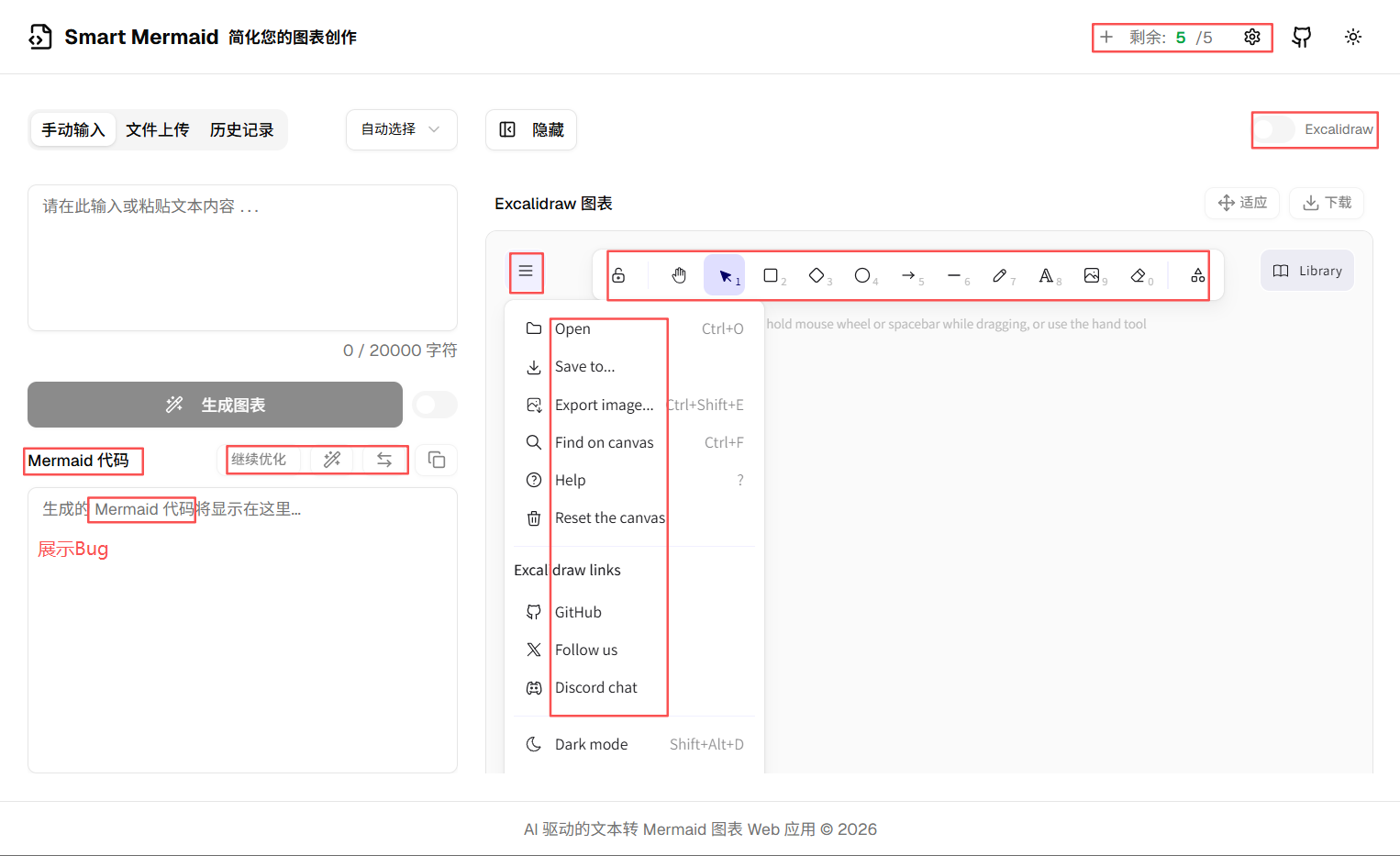

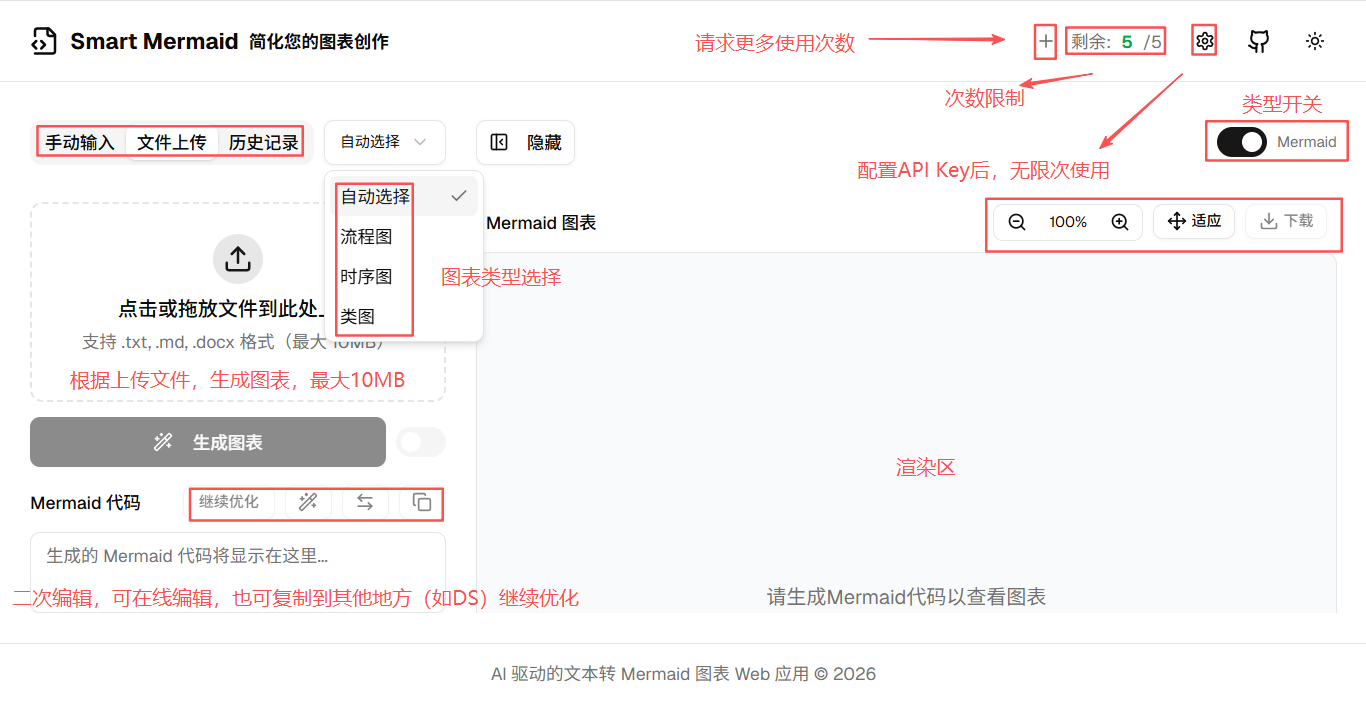

打开官网，奇奇怪怪，（默认情况下）生成并渲染Excalidraw类型图表，点击切换开关，编程Mermaid渲染： 默认每日5次免费额度（基于浏览器本地按日计数），用于功能体验。

刷新网页，默认渲染Excalidraw，下面某个项目（AI Excalidraw）和这个界面高度相似： 基于源码和Docker Compose本地部署：

git clone https://github.com/liujuntao123/smart-mermaid.git
cd smart-mermaid
docker-compose up -d

或基于源码和npm本地部署：

git clone https://github.com/liujuntao123/smart-mermaid.git
cd smart-mermaid
npm install
npm run dev

浏览器打开http://localhost:3000，开始体验，和官网没啥区别。

Diagram GPT

官网即在线demo，基于Mermaid.js，TypeScript编写、用自然语言生成图表的开源（GitHub，319 Star，76 Fork）项目，支持多种图表类型：流程图、序列图、类图、用户旅程图、甘特图、C4架构图、思维导图。

核心特性：

• 无需学习专业绘图语法
• 一键生成多种图表类型
• 支持导出为SVG、PNG、Markdown
• 响应式设计，移动端友好

实战

基于源码以及Node.js环境安装：

git clone https://github.com/fraserxu/diagram-gpt.git
cd diagram-gpt
npm install
npm run dev
# or
yarn dev
# or
pnpm dev

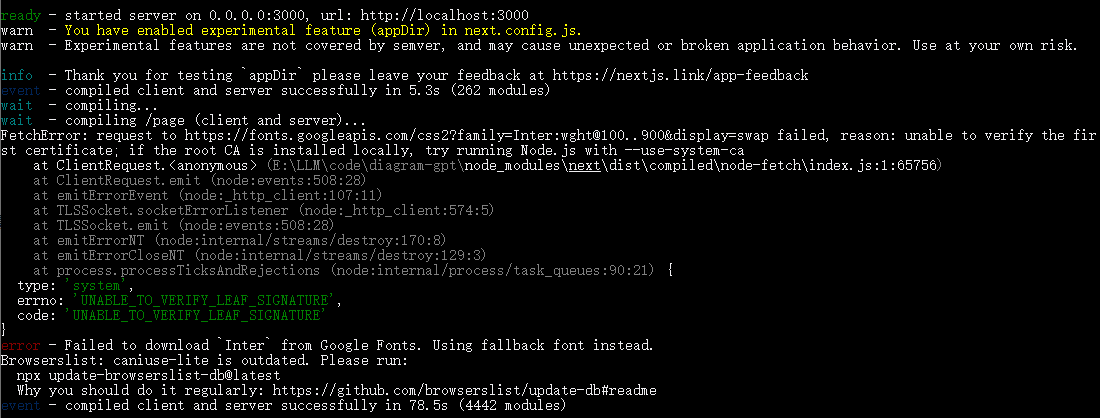

可能会遇到报错，但不要紧 报错意思是下载字体失败，使用默认字体。浏览器打开http://localhost:3000开始体验。

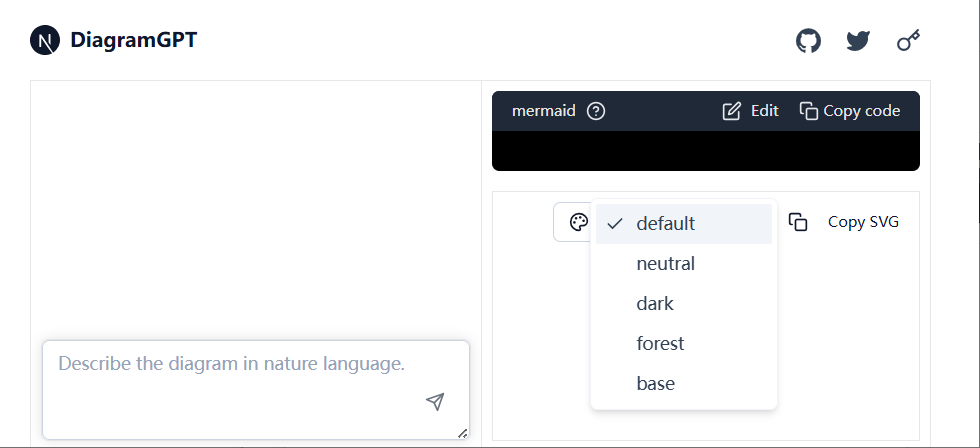

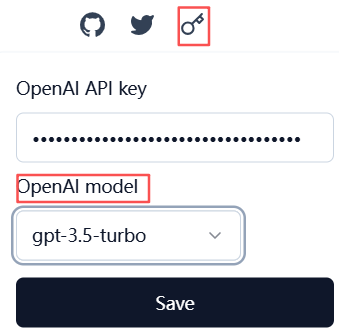

实际上和官网一模一样，官网即demo。 未配置API Key时，发起Query，提示： 非常可惜，只支持OpenAI API Key： 使用OpenAI API兼容Key，如DeepSeek，报错提示： 得掏钱去买国外的Token。

AI Excalidraw

官网，中文名构图AI，专为Excalidraw优化的AI集成的开源（GitHub，215 Star，49 Fork）绘图工具。

功能特性

绘图

• 自然语言描述即可生成Excalidraw元素
• 流式、响应式设计，边生成边渲染到画布
• 选中元素后可让AI局部修改（同id更新）

会话与工具

• 多会话管理；新会话使用独立画布
• 多轮对话上下文：自动清洗历史中的JSON/思考内容
• 工具调用：查询画布、删除元素、批量更新元素
• 多模型支持（OpenAI、智谱AI、阿里百炼等）

交互体验

• 桌面端与移动端共用同一套绘图会话逻辑
• 中英文界面；暗色模式跟随Excalidraw主题
• 本地优先存储
• 导入/导出本地备份（会话、画布、API配置）

实战

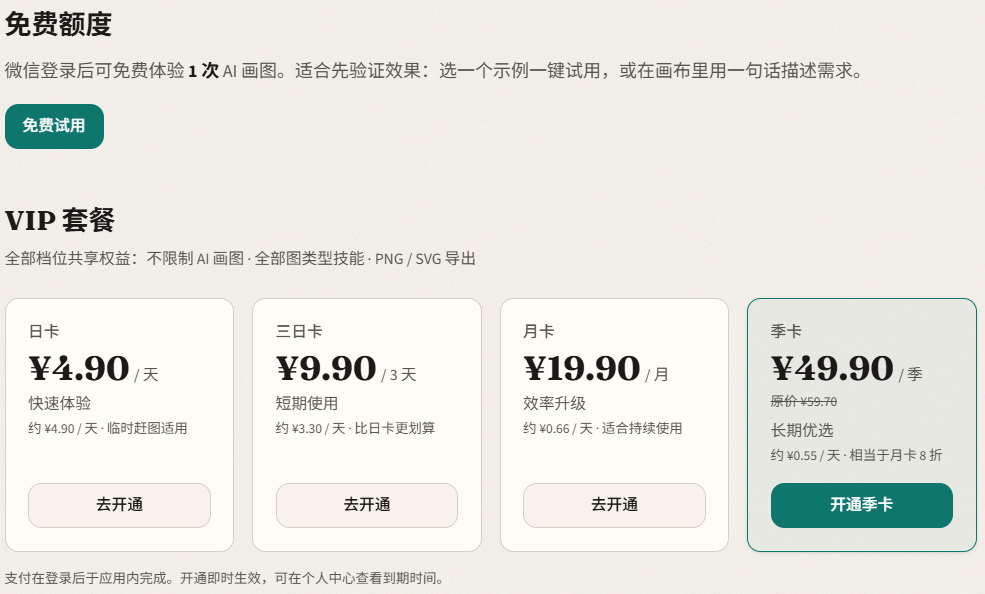

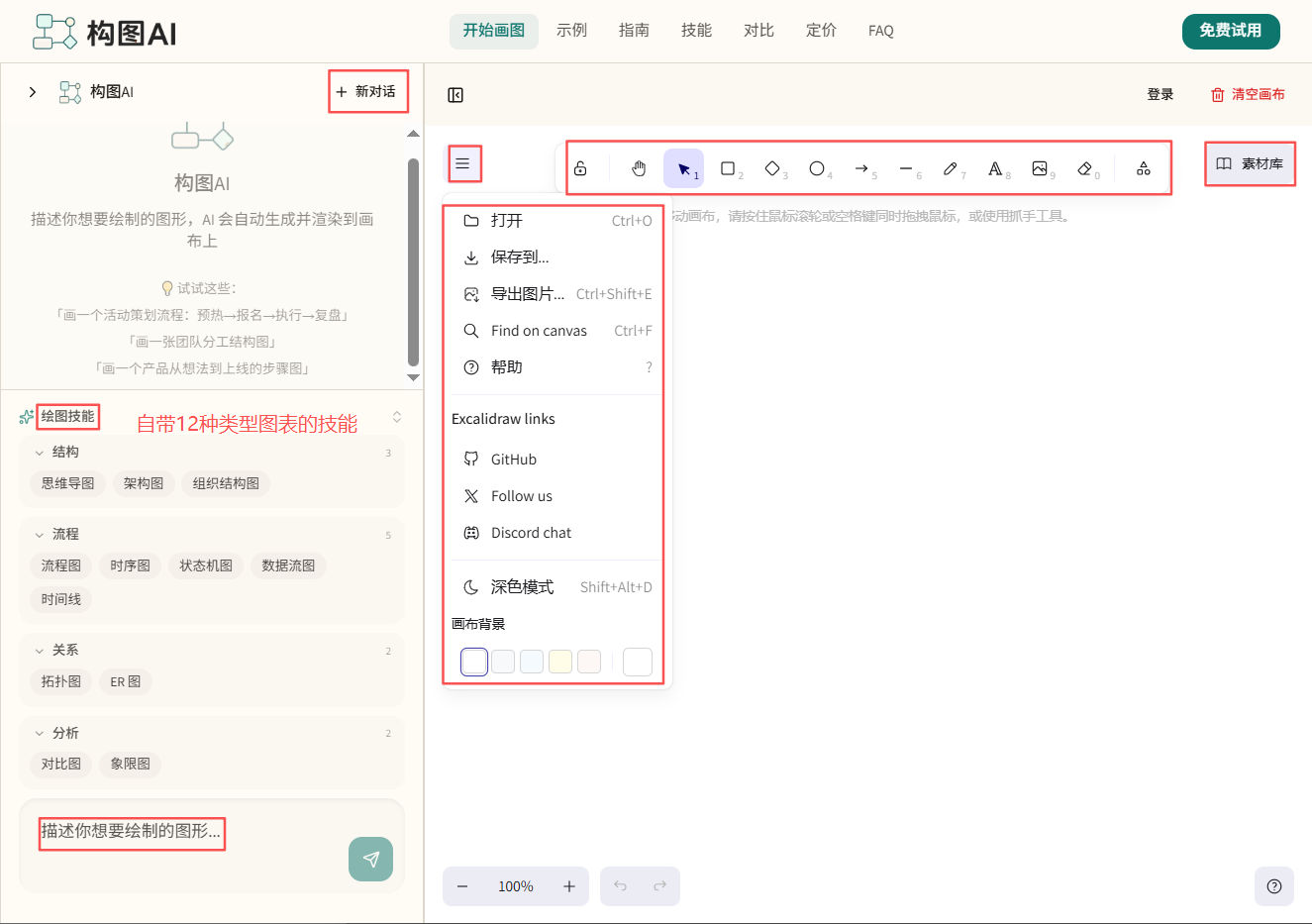

可直接在线体验，注意需要微信扫描登录，只能体验一次： 之后使用需付费： 那还不如自己本地部署，基于源码和Bun环境部署：

git clone https://github.com/co-pine/ai-excalidraw.git
cd ai-excalidraw
bun install
bun run dev

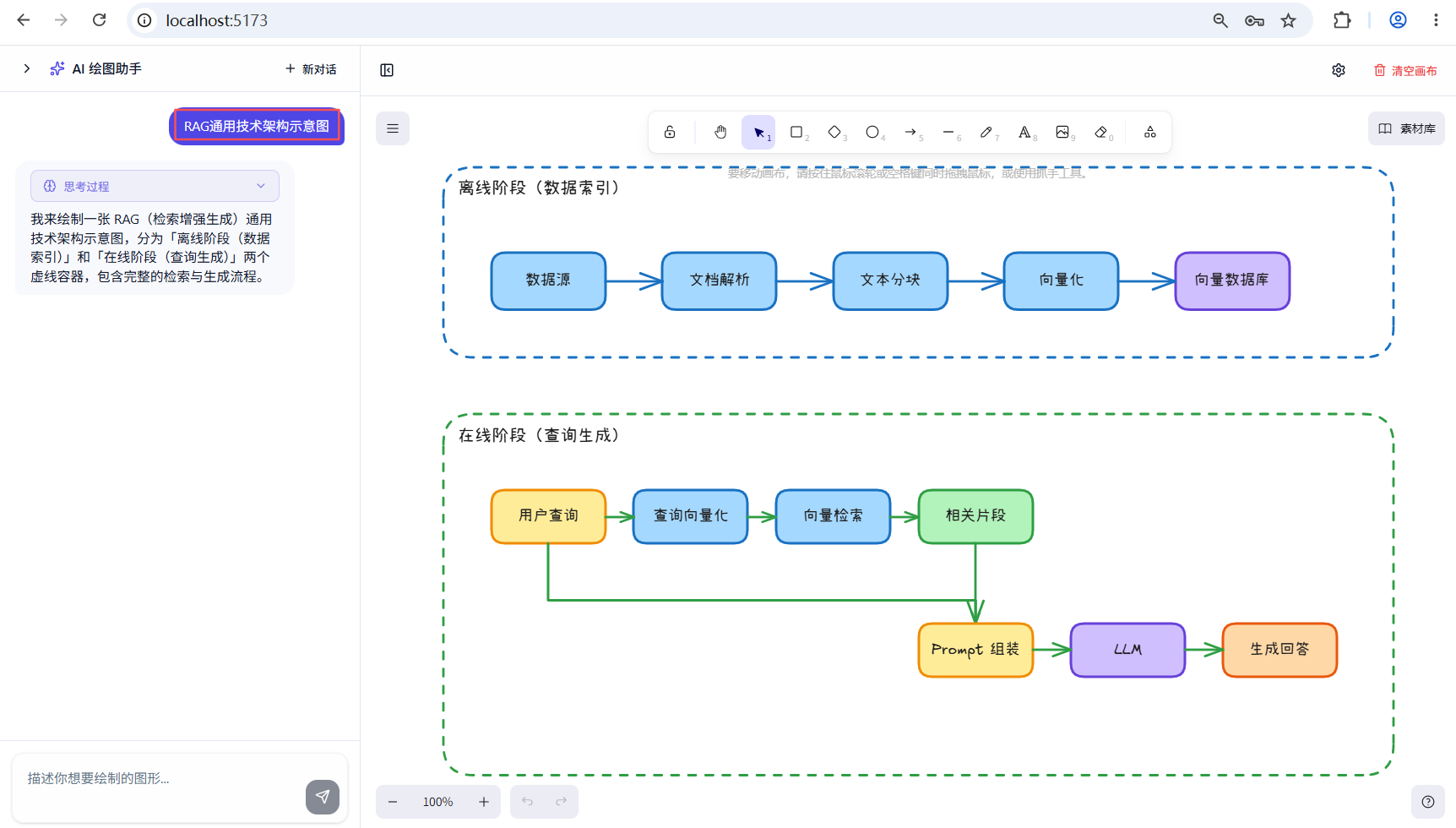

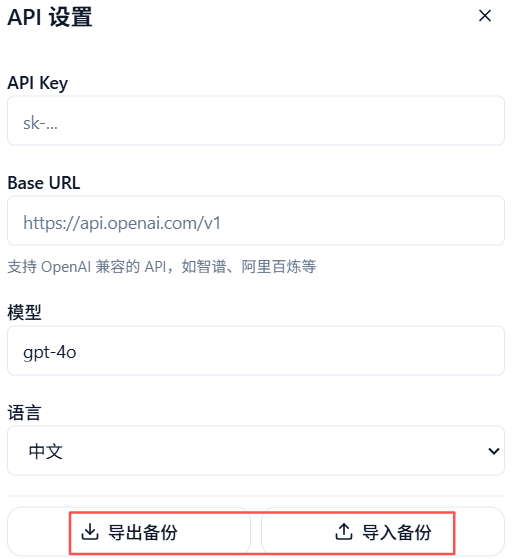

浏览器打开http://localhost:5173开始体验，提示设置API Key。 简单测试一下，输入提示词【RAG通用技术架构示意图】，效果还行：

Auto-Drawio

基于AI的开源（GitHub，56 Star，5 Fork）自动化流程图生成工具，支持通过自然语言描述快速创建专业的Draw.io流程图，体验地址已打不开。

实战

官方支持多种部署方式：

git clone https://github.com/ZhangQL2824/auto-drawio.git
cd auto-drawio
# 基于Docker Compose
docker-compose up -d
# 基于Python和Node.js
cd backend
pip install -r requirements.txt
cp .env.example .env
vim .env
python main.py
cd frontend
npm install
npm run dev

浏览器打开http://localhost:5173开始体验，打开http://localhost:8000参考后端服务状态。
