引言
随着新能源汽车快速发展，充电桩正在从简单的能源补给设备，逐渐演变为连接车辆、电网和能源管理系统的重要基础设施。
对于用户而言，一次充电最终只体现为一个结果：消耗了多少电量，需要支付多少费用。但从技术角度来看，一笔准确的充电费用并非简单的读数输出，而是经过电能采集、计算、传输、认证等多个环节协同完成的结果。

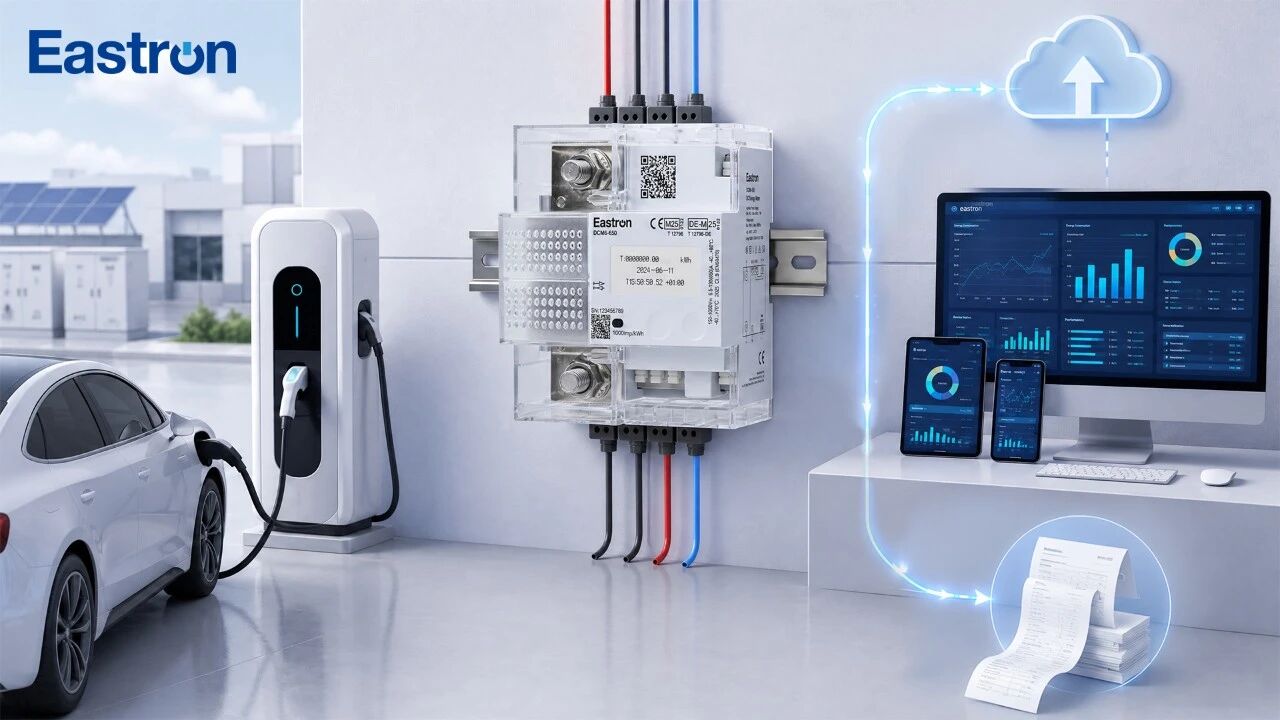

智能电表在这一过程中承担着核心计量职能，负责对充电过程中的电能进行精确测量，为后续计费结算和能源管理提供可靠的数据基础。
本文从计量原理、误差来源、电表功能、场景应用及未来趋势五个维度，解析充电桩智能电表背后的技术逻辑。

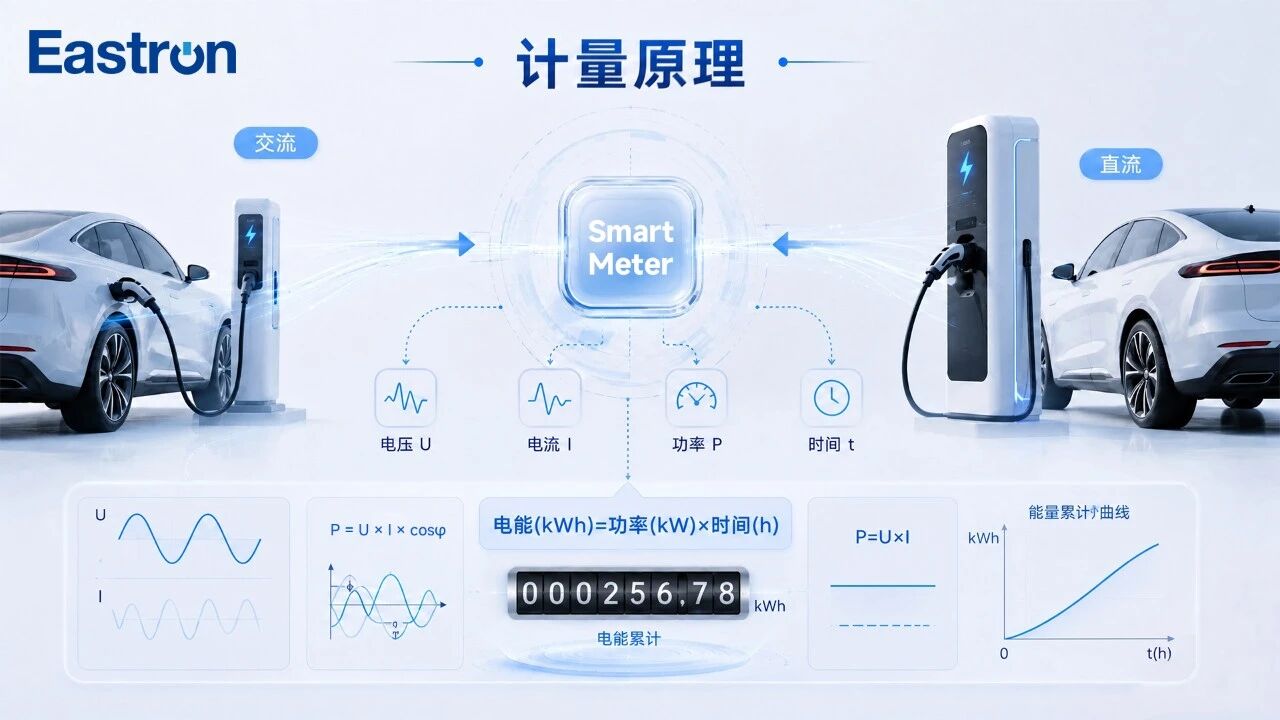

一、计量原理：从连续采样到电能累计
电能计量的本质，是对电压、电流和时间进行连续采集与积分运算。其基本物理关系可表达为：
电能（kWh）= 功率（kW） × 时间（h）
在实际工程实现中，智能电表通过模数转换器对电压和电流信号进行高频采样，由计量芯片完成瞬时功率计算和时间积分。
不同充电制式下，功率计算方式存在差异：
1.1 单相交流充电
有功功率计算公式为：
P = U × I × cosφ
其中：
- U：相电压有效值
- I：相电流有效值
- cosφ：功率因数，反映电压与电流之间的相位差
1.2 三相交流充电
对于三相四线制系统，总功率为三相功率之和：
P = √3 × U × I × cosφ
其中U为线电压，I为线电流。
1.3 直流快充
直流系统不存在交流电的相位变化和频率概念，功率计算相对简洁：
P = U × I
其中U和I分别为直流母线电压和电流。
从上述原理可以看出，随着充电功率等级不断提升，智能电表不仅需要保证基础计量精度，还需具备宽电压范围、高电流承载能力以及对快速动态功率变化的响应能力。在实际工程中，电表并非记录某一瞬时数据，而是通过持续采样和积分运算，对整个充电过程进行电能累计。
二、误差来源：影响计量准确性的关键因素
充电计费看似简单，但实际工程中存在多个可能引入误差的因素。
2.1 测量精度
电压和电流测量精度是影响计量结果最直接的因素。智能电表需通过电压采样回路和电流传感器获取实时电气参数，而传感器非线性、温度漂移、电磁干扰以及电网谐波等因素，均可能影响最终测量结果。
以公共快充场景为例，充电电流可能达到数百安培。若测量误差长期累积，不仅影响用户端的费用结算，也可能导致运营商在能源统计和成本核算上产生偏差。因此，高精度采集芯片和稳定的温度补偿机制，是保障计量可靠性的基础。
2.2 动态响应能力
新能源汽车的电池管理系统会根据电池荷电状态、温度和健康度实时调整充电功率，尤其在快充过程中，功率曲线可能呈现阶跃或连续变化。若智能电表的采样速率和动态响应不足，可能无法及时捕捉功率瞬变，从而在积分过程中产生累积偏差。
工程上通常要求电表具备足够快的更新速率和过载能力，以适应负载的快速波动。
2.3 线路损耗
在高功率直流充电场景中，电流流经充电线缆和连接器时会产生焦耳热损耗，其损耗量与电流的平方成正比。如果仅关注充电机输出端的数据，而忽略传输路径上的能量损耗，可能导致能源统计与实际用户消耗之间存在偏差。
具备线路损耗计量功能的智能电表，可通过内置算法对传输损耗进行补偿，帮助运营商更准确地掌握实际能耗。
三、电表的功能定位：从数据显示到可信计量
目前，许多充电设备已具备基础电量显示功能。但在商业运营场景中，真正关键的问题并非“能否显示电量”，而是“计量数据是否具备法律效力和可信度”。
智能电表作为独立于充电主控单元的计量模块，承担以下核心功能：
- 充电开始与结束时间戳记录
- 实际消耗电能的精确计量
- 充电过程中的功率曲线数据
- 历史充电数据的本地存储与追溯
上述数据通过通信接口（如RS485 Modbus）传输至充电管理平台，用于费用结算、运营分析和设备状态监控。
在欧盟等海外市场，商业计费场景通常要求电表通过MID计量器具指令、PTB或Eichrecht等法定认证，以确保计量结果符合交易结算的法律规范。这也是越来越多充电设备制造商采用独立认证智能电表的核心原因——将计量功能从主控系统中解耦，由专用计量模组完成，以降低整机认证成本和合规风险。

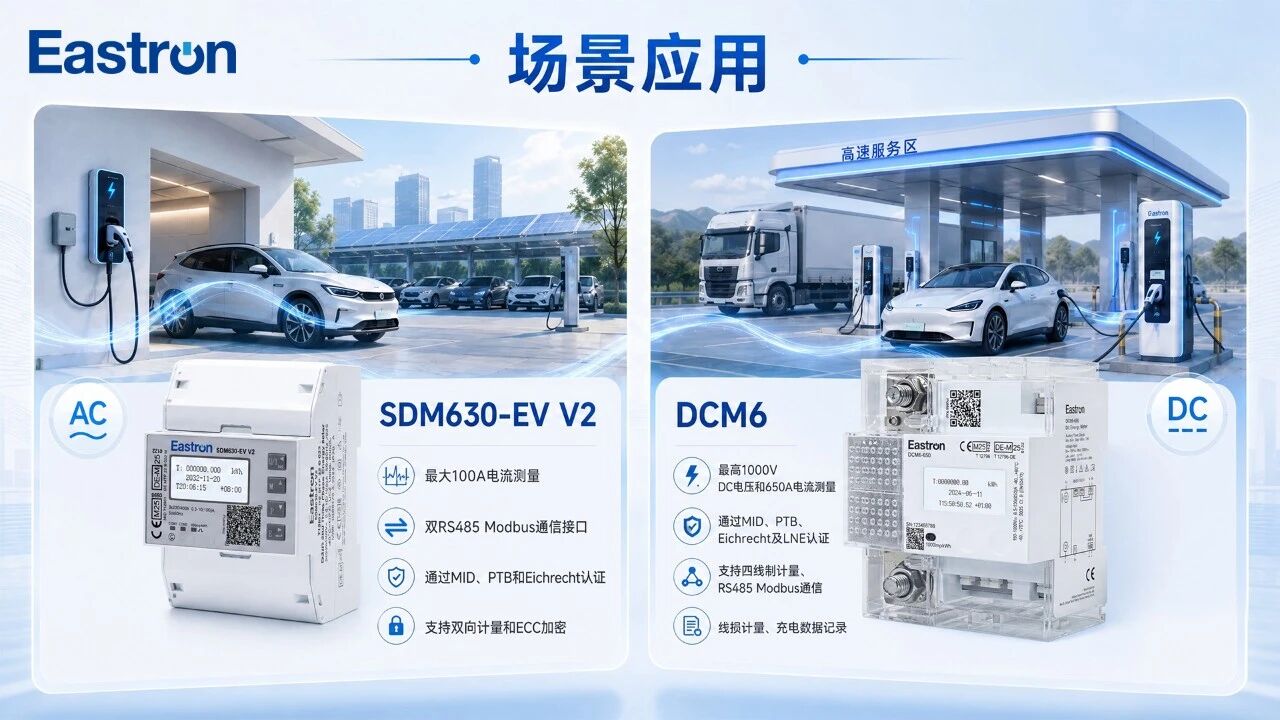

四、场景应用：不同功率等级的技术方案
不同类型的充电设备，对智能电表的电气参数、通信协议和认证要求存在显著差异。
4.1 交流充电场景
主要应用于家庭充电、商业停车场、企业车队等环境，关注计量稳定性、通信可靠性和商业计费合规性。
以SDM630-EV V2智能电表为例，其技术方案面向交流充电桩设计：
- 最大电流测量：100A（直接接入）
- 通信接口：双RS485 Modbus
- 认证资质：MID、PTB、Eichrecht
- 扩展功能：双向电能计量、ECC数据加密
双RS485接口的架构设计，可实现电表同时对接桩内主控板和远程运营管理平台，在物理层面将本地控制与云端管理分离，提升系统可靠性和数据安全性。
4.2 直流快充场景
主要应用于高速服务区、公共快充站等大功率充电场所，电表需应对高电压、大电流和更复杂的数据管理需求。
以DCM6多功能直流电表为例，其技术方案覆盖直流快充和超充场景：
- 电压测量范围：最高1000V DC
- 电流测量能力：最高650A（配合分流器）
- 认证资质：MID、PTB、Eichrecht、LNE
- 计量架构：四线制（独立电压/电流采样回路）
- 扩展功能：线路损耗计量、充电数据记录、充电时间监控、数据签名与加密
其中四线制计量架构在直流大电流场景中具有重要意义——它将电压采样回路与电流采样回路分离，有效降低了线路压降对测量精度的影响，特别适用于大电流、长线缆的超充工程环境。
五、未来趋势：从计量设备到能源数据节点
随着新能源汽车和充电基础设施的持续发展，充电桩的角色定位正在发生深刻变化。
过去，行业关注的重点是“是否能够完成充电”。而在商业运营规模不断扩大、电力市场化改革深入推进的背景下，行业关注的焦点正在转向：
- 充电数据是否足够精准
- 计费过程是否透明可审计
- 能源是否能够被高效调度和管理
面向未来，光储充一体化、V2G（车辆到电网）、虚拟电厂等应用场景逐步落地，充电设备将与分布式光伏、储能系统和电网调度平台产生更紧密的联动。
在这一演进过程中，智能电表的基础功能正在从单一的电能计量，扩展为能源数据采集的前端节点。它不仅需要“测得准”，还要“传得稳、存得住、可追溯”，为充电运营的数字化和能源管理的智能化提供底层数据支撑。
结语
充电桩的计量准确性，不是一个简单的硬件选型问题，而是涉及前端采集、算法补偿、通信传输、认证合规和平台对接的系统工程。
理解智能电表背后的技术原理，有助于工程师在方案设计阶段做出更合理的器件选型和架构决策，也能帮助运营方更准确地评估设备性能和计量可靠性。
随着充电基础设施从“规模扩张”转向“精细化运营”，计量技术的价值将越来越被重视。
