💥第一部分——内容介绍
针对MPT光伏供电的DC-AC变换器设计MPC的项目，我们将掏心窝地展示如何设计和开发MPC，以实现对光伏供电的DC-AC变换器的精确控制。这个项目的核心理念是基于MPC，开发一种方法来追踪一系列光伏发电机的最大功率，这些发电机向DC-AC变换器供电。该变换器连接到电网，并控制如何在电网变化的情况下提供所需的参考电流。进一步的FFT分析证明，产生的交流电压和吸收的交流电流含有最小的谐波失真。

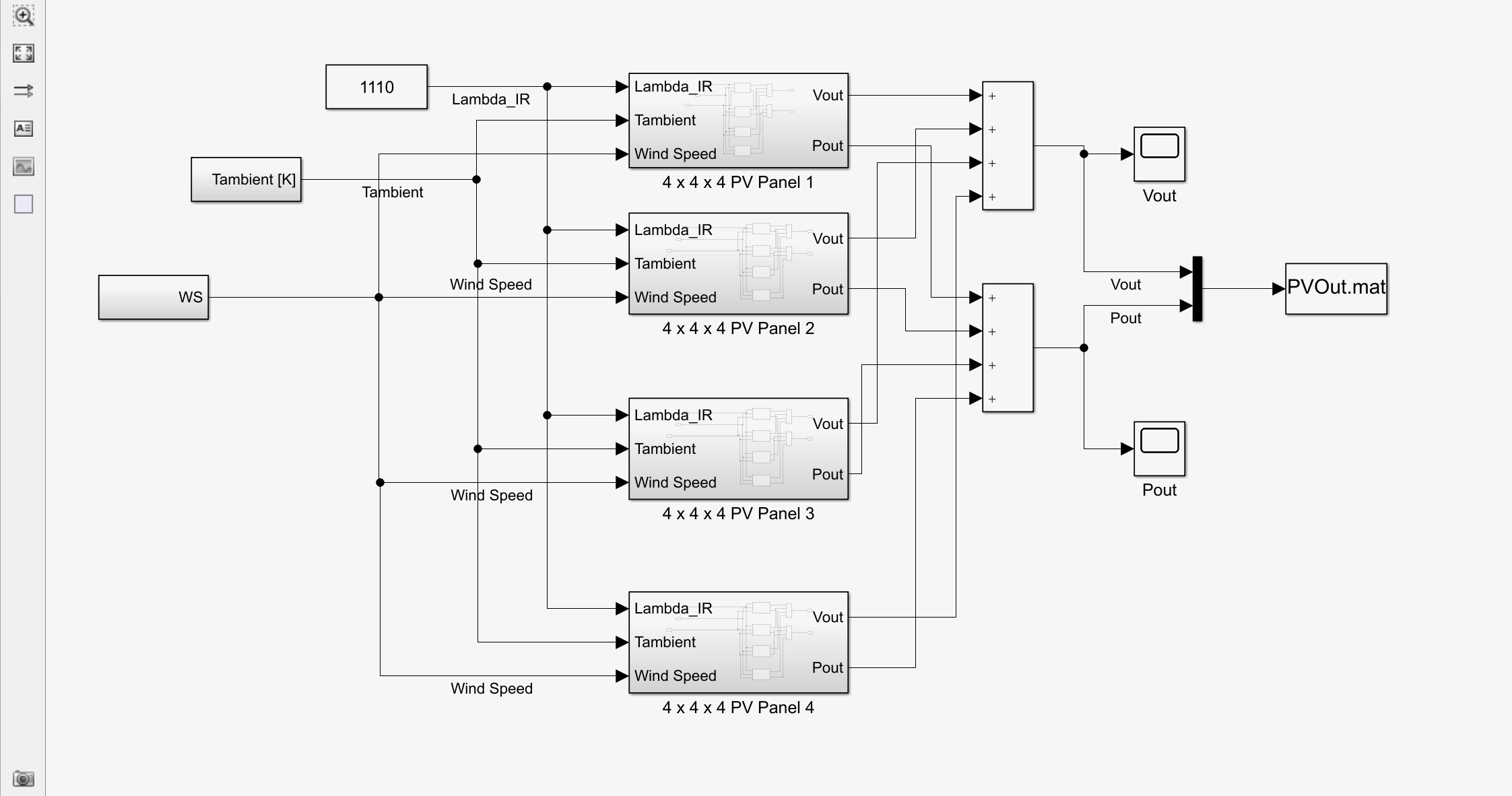

我已经成功模拟了光伏MPC系统，并将结果保存在PVOut_final.at文件中，该文件持续时间为12小时，采样率为1秒。因此，您可以模拟变换器系统，并观察来自光伏侧的供电电压是如何转换并供给电网的。这个文件将为您提供深入了解光伏供电系统在MPC控制下的运行情况，并帮助您更好地理解系统的性能和稳定性。
通过这个项目，我们将深入探讨MPC在光伏供电系统中的应用，并展示其对系统性能的显著影响。我们期待您能够通过这些模拟结果，更好地理解MPC在实际光伏供电系统中的应用潜力，以及它对系统效率和可靠性的重要作用。

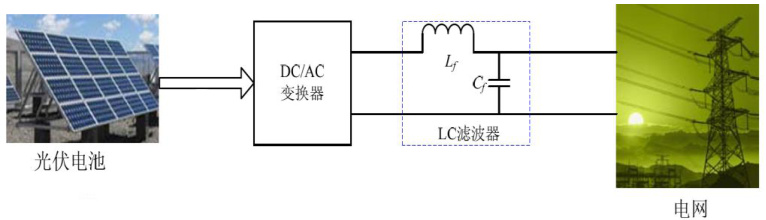

1. 光伏供电系统特性及DC-AC变换器要求
光伏系统输出具有强波动性（受光照/温度影响），DC-AC变换器需满足：
关键挑战：传统PID控制难以协调多目标优化与约束处理，MPC凭借滚动优化能力成为理想解决方案。
2. 模型预测控制（MPC）的核心原理
2.1 基本框架
MPC通过三步实现闭环优化：
2.2 技术优势
- 多变量协调：同步控制电流/电压/功率等多目标。
- 显式约束处理：直接纳入开关频率、电流限幅等硬件约束。
- 适用性广：兼容线性/非线性、时变系统（如光伏输出随机性）。
3. DC-AC变换器拓扑结构选择
3.1 典型拓扑对比
| 三相全桥逆变器 | 6个IGBT开关，LC滤波 | 中大功率并网系统 |
| AC-Link变换器 | 谐振电容储能，晶闸管开关 | 高频隔离场景 |

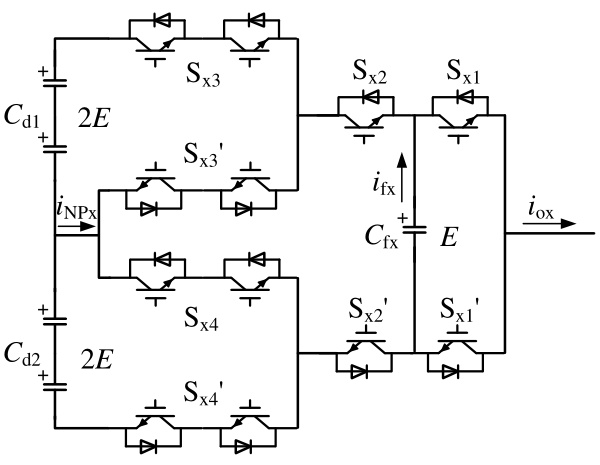

| 多电平变换器 | 飞跨电容分级输出，THD更低 | 高电压质量要求的微电网 |
光伏并网推荐：三相全桥拓扑因结构简单、成本低且易扩展，成为主流方案。
3.2 MPC与拓扑的协同设计
- 开关状态优化：有限控制集MPC（FCS-MPC）直接评估开关组合，省去调制环节。
- 损耗控制：通过代价函数惩罚开关动作次数，降低损耗10%-15%。
4. 光伏并网逆变器的MPC实现方案

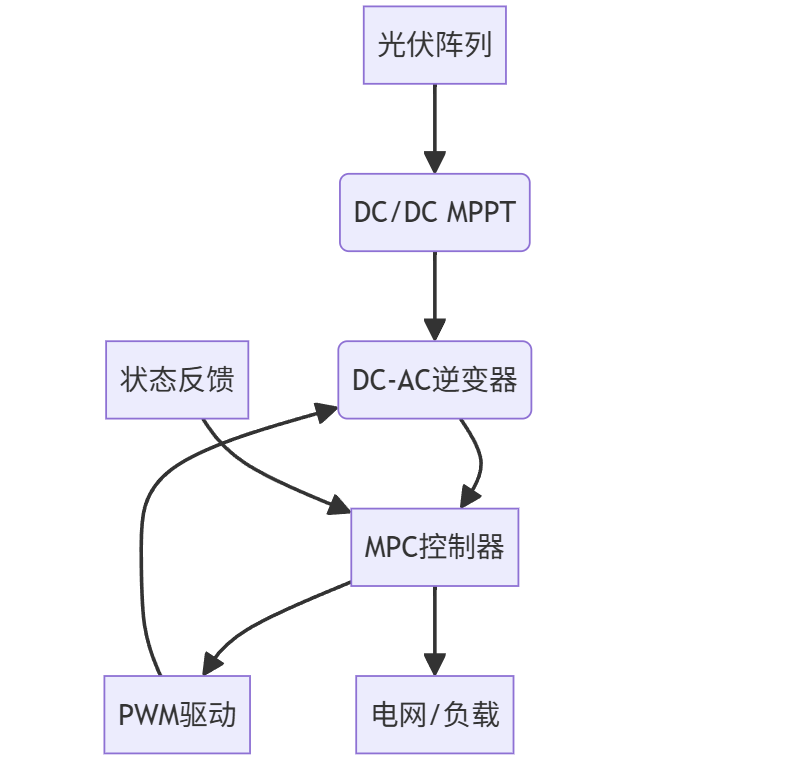

4.1 控制架构设计
说明：MPC作为内环控制器，外接MPPT算法提供直流电压参考值。
4.2 FCS-MPC实现步骤
4.3 特殊场景增强策略
- 电网不对称故障：引入负序分量补偿，代价函数增加对称性约束。
- 次同步振荡抑制：在预测模型中嵌入振荡模态观测器，提前补偿谐振。
5. 应用案例与性能验证
5.1 实验对比数据
| 传统PI | 4.8 | 20 | 92.1 | 高 |
| FCS-MPC | 2.1 | 5 | 94.3 | 无 |
5.2 前沿应用方向
- 长时域预测：扩展预测步长至 Np>10，提升稳定性。
- 非线性MPC：直接处理光伏阵列的I-V非线性方程，提升MPPT精度。
- 容错控制：当传感器失效时，基于模型预估状态维持运行。
6. 设计挑战与解决方案
- 方案：采用预计算优化表、缩短预测时域。
- 硬件：部署FPGA/多核DSP加速求解。
- 方案：结合自适应MPC在线更新模型参数。
- 方案：在代价函数中嵌入IEEE 1547谐波限制项。
结论
MPC通过滚动优化与约束处理能力，显著提升光伏DC-AC变换器的动态响应、电能质量及鲁棒性。未来研究需聚焦计算效率优化（如AI加速求解）与复杂电网适应性（如弱电网支撑），推动光伏并网系统向高智能化演进。

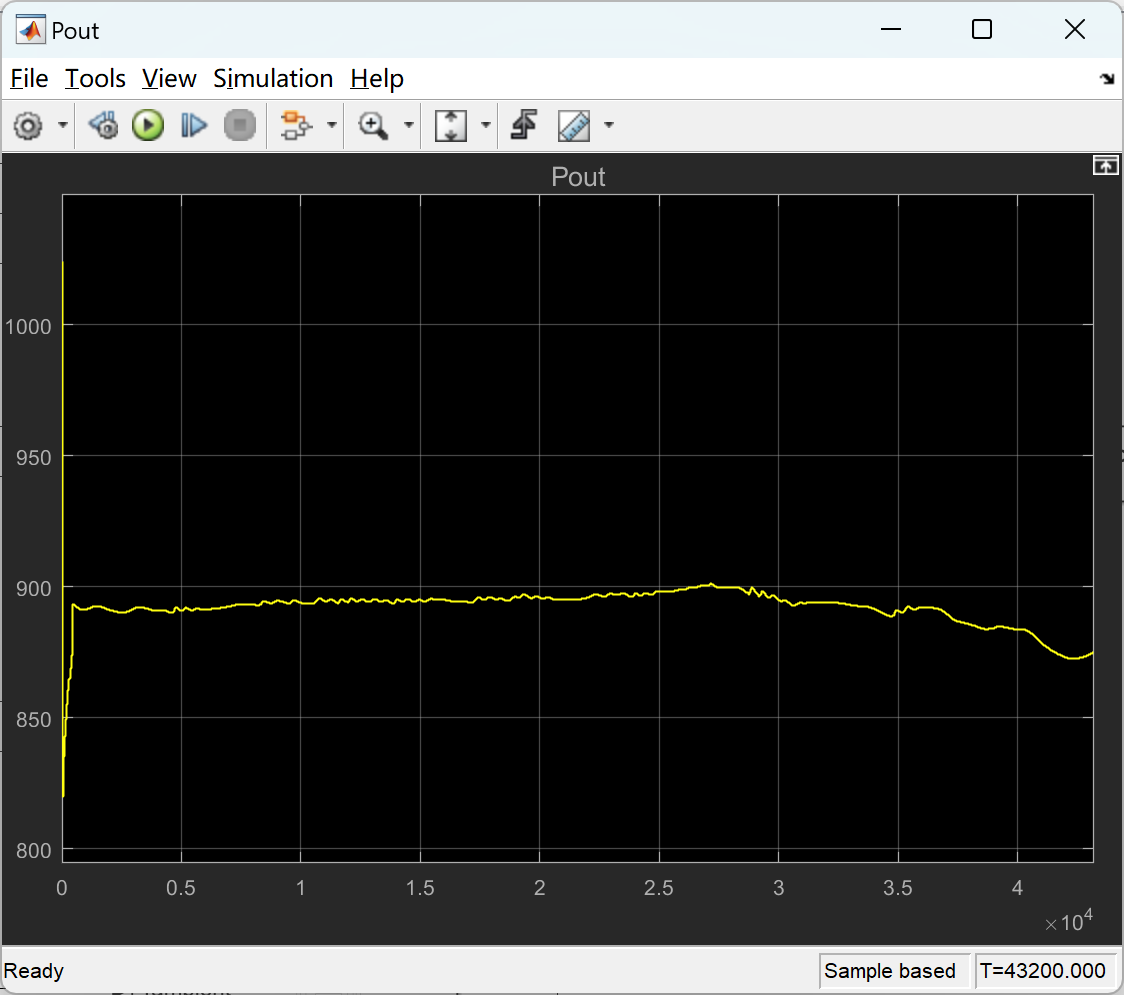

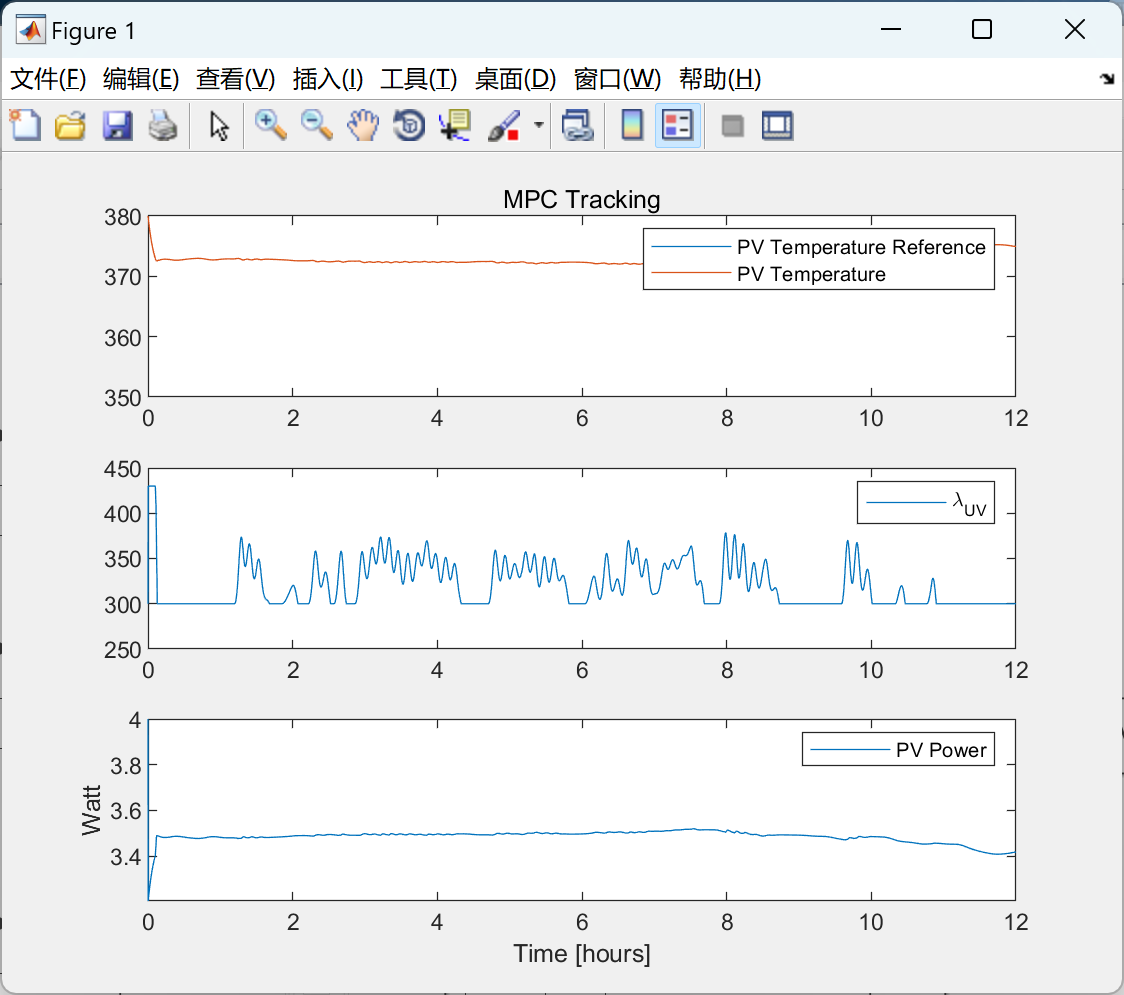

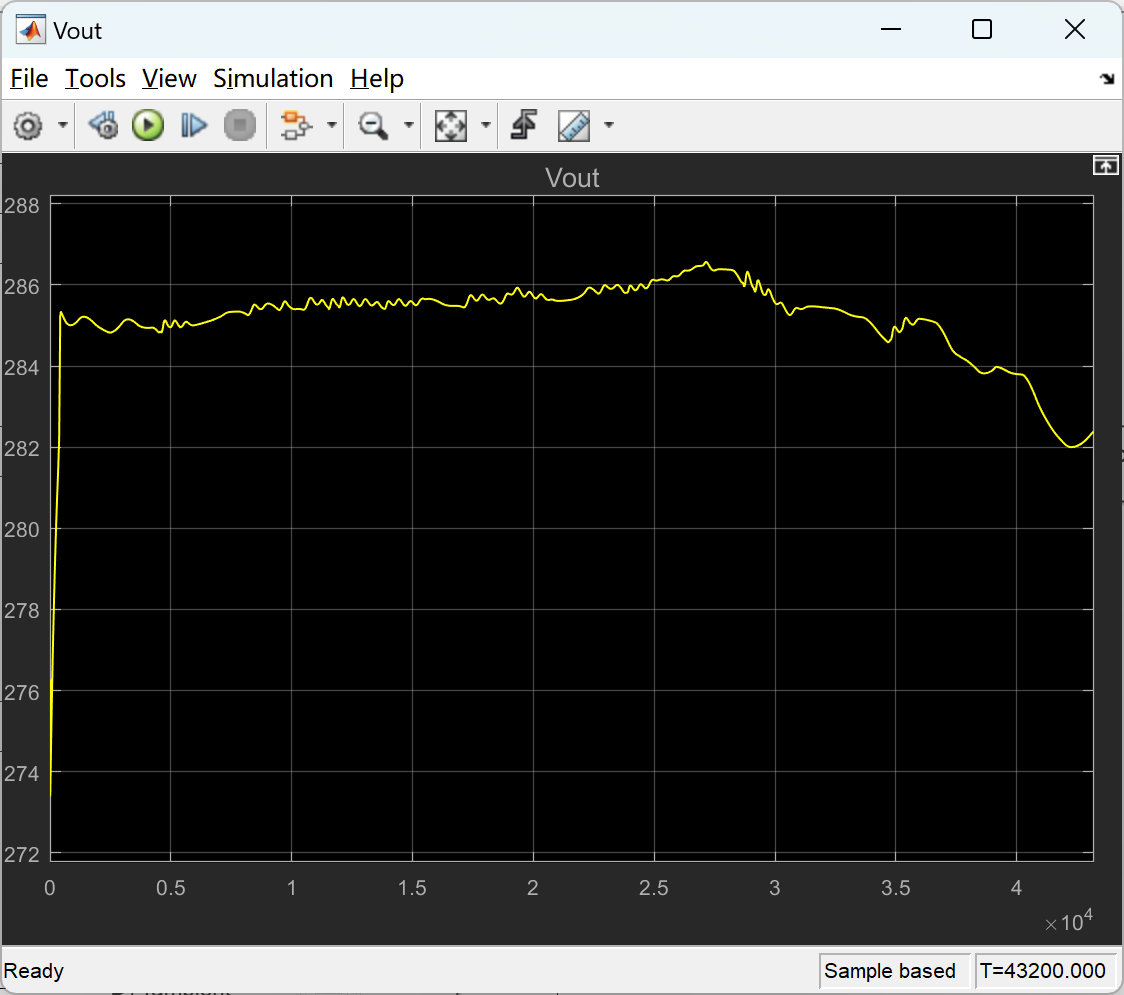

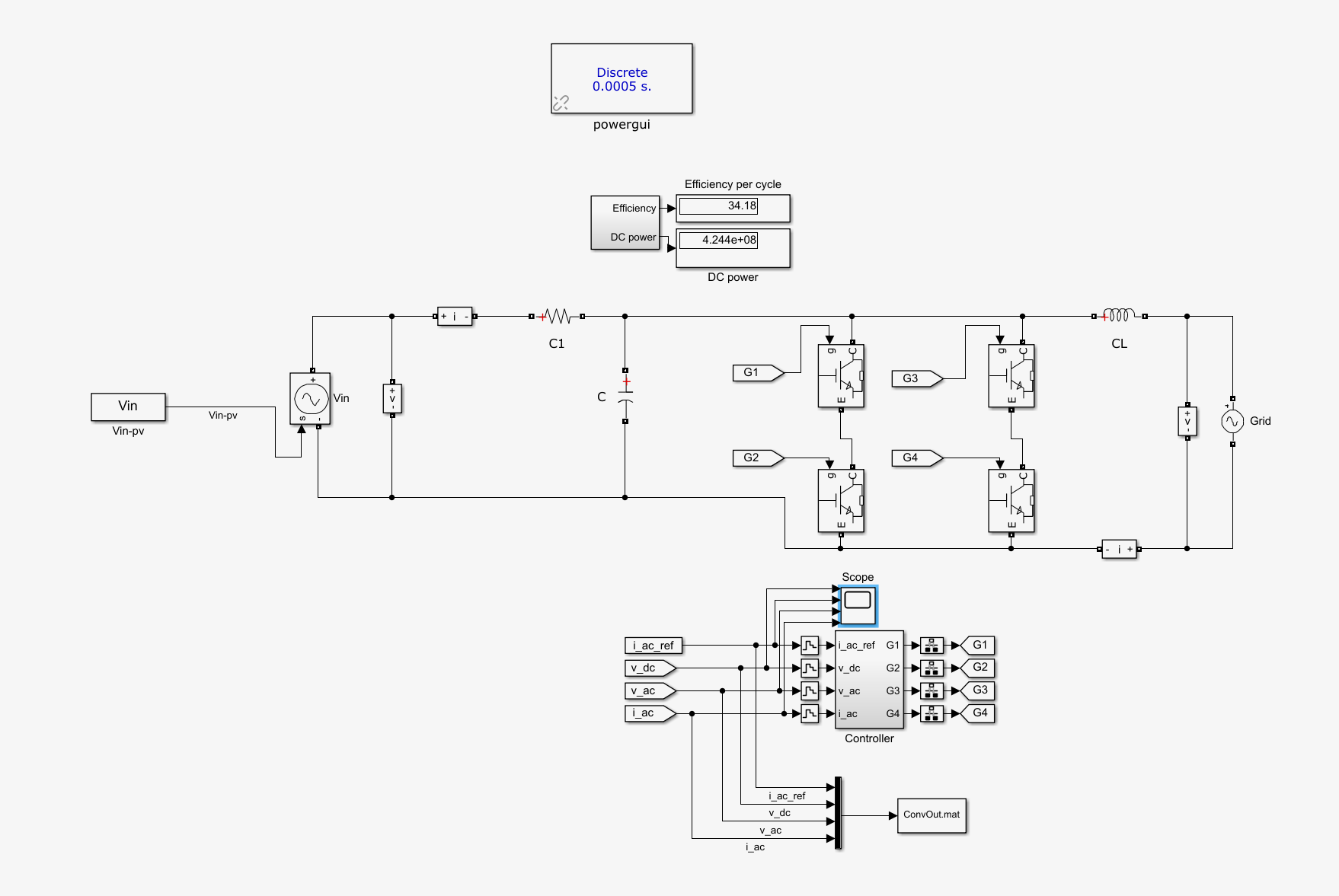

📚第二部分——运行结果
🎉第三部分——参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]哈迪(DHAIF ALLAH HADI).基于模型预测控制(MPC)的光伏发电智能控制研究[J].[2024-01-28].
[2]郑雪生,李春文,戎袁杰.DC/AC变换器的混杂系统建模及预测控制[J].电工技术学报, 2009, 024(007):87-92.DOI:10.3321/j.issn:1000-6753.2009.07.016.
[3]田崇翼,李珂,张承慧,等.基于切换模型的双向AC-DC变换器控制策略[J].电工技术学报, 2015, 30(16):7.DOI:10.3969/j.issn.1000-6753.2015.16.010.
