第 15 章：音频系统

Android 音频栈是 AOSP 中对性能要求最高的子系统之一。它必须将音频采样数据从 Java 应用程序一直输送到硬件 DAC，同时具备确定的延迟；还要同时支持音效处理、策略驱动的路由、带头部追踪的空间音频，以及面向专业级录音的低延迟 MMAP 通路。本章沿着 AOSP 树中的实际源码文件，逐层梳理整个音频栈，从 Java 层AudioTrackAPI 一直向下追踪到 Audio HAL 硬件接口。

音频核心服务位于frameworks/av/目录下，仅AudioFlinger就包含约 5 万行 C++ 代码；音频策略引擎、AAudio/Oboe 服务、音效库、头部追踪流水线还另有 3 万行代码。我们将阅读关键数据结构，逐行解析混音线程循环，并讲解每一处优化 —— 从运行在SCHED_FIFO优先级 3 级的 FastMixer，到完全绕过 AudioFlinger 的 MMAP 零拷贝通路。

15.1 音频架构概述

15.1.1 整体视图

Android 音频系统是一套分层流水线。音频数据经过多次进程边界传递，从应用代码流转至硬件：

应用层（Java / NDK）
|
v
AudioTrack / AAudio （客户端库，运行在应用进程）
| Binder IPC
v
AudioFlinger （audioserver进程 —— 混音、音效处理）
| HAL接口
v
Audio HAL （厂商进程，或通过HIDL/AIDL运行于同进程）
|
v
硬件（编解码器 / DSP / DAC）

AudioPolicyService与AudioFlinger共同运行在audioserver进程内。它不处理音频数据，只负责路由决策：选择输出设备、确定要施加的音效、音量处理逻辑。

15.1.2 进程与服务

audioserver进程托管三大核心服务：

AudioFlinger 优先完成注册：

// AudioFlinger.cpp，第303‑308行
void AudioFlinger::instantiate() {
sp<IServiceManager> sm(defaultServiceManager());
sm->addService(String16(IAudioFlinger::DEFAULT_SERVICE_NAME),
new AudioFlingerServerAdapter(new AudioFlinger()), false,
IServiceManager::DUMP_FLAG_PRIORITY_DEFAULT);
}

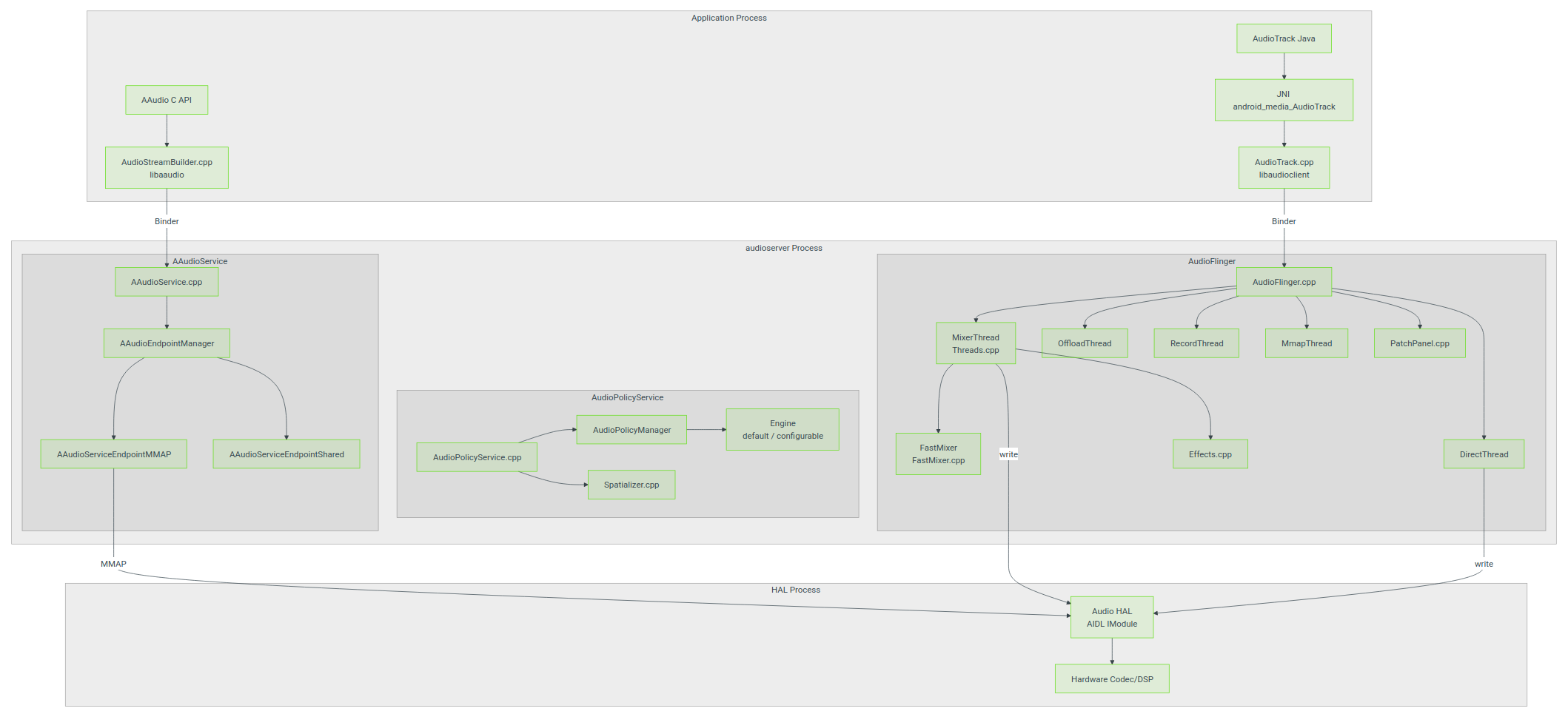

15.1.3 信号流向图

15.1.4 数据通路与控制通路

音频系统存在两条完全独立的通路：

数据通路 —— 实际 PCM 采样数据。普通混音通路的数据流向：

控制通路 —— 路由决策、音量变更、设备连接事件：

15.1.5 共享内存架构

客户端与服务端之间所有音频数据传输均使用共享内存，不使用 Binder 事务。核心结构体audio_track_cblk_t定义位置：

frameworks/av/include/private/media/AudioTrackShared.h

该控制块包含：

• 读位置（服务端）、写位置（客户端）
• 欠载 / 过载检测标志位
• 音量与静音状态
• 基于 futex 的低延迟唤醒信号机制

实际音频缓冲区存放在另一块独立共享内存区域，同时映射至客户端、服务端地址空间。进程间音频数据传输完全消除数据拷贝。

15.1.6 audioserver 进程

audioserver二进制程序是托管全部音频服务的原生守护进程，由 init 在开机早期启动：

# audioserver.rc（简化版）
service audioserver /system/bin/audioserver
class core
user audioserver
group audio camera drmrpc media mediadrm net_bt net_bt_admin
capabilities BLOCK_SUSPEND SYS_NICE
ioprio rt 4
task_profiles ProcessCapacityHigh HighPerformance
onrestart restart vendor.audio‑hal

audioserver 进程关键特性：

• 以audioserver用户运行，具备 audio 用户组权限。
• 拥有BLOCK_SUSPEND能力，播放期间可阻止设备休眠。
• 拥有SYS_NICE能力，用于设置实时线程优先级。
• I/O 优先级设置为实时 rt 4。
• 应用ProcessCapacityHigh与HighPerformance任务配置，做 CPU 调度优化。
• 重启 audioserver 的同时会重启厂商音频 HAL。

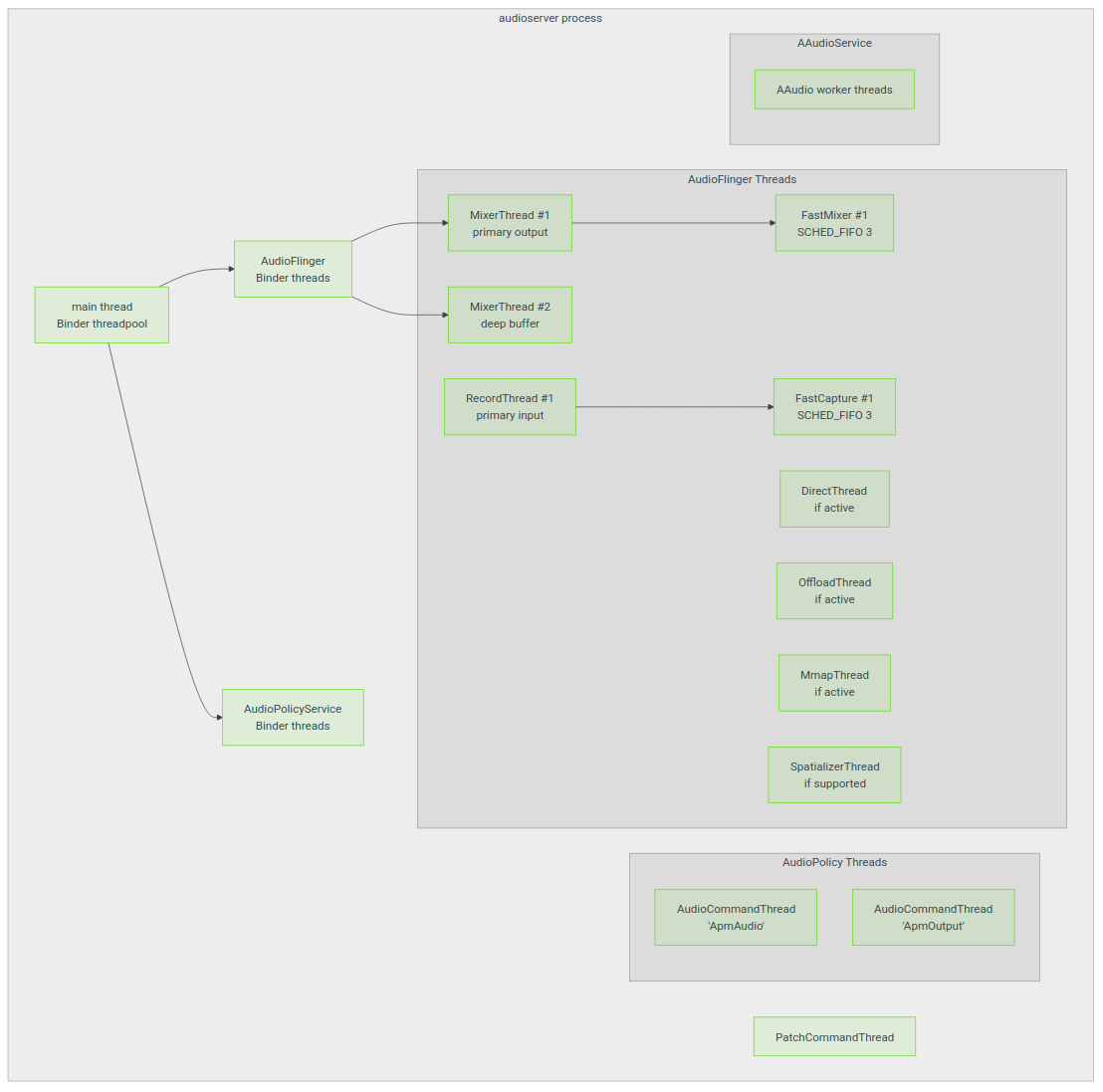

进程内部结构

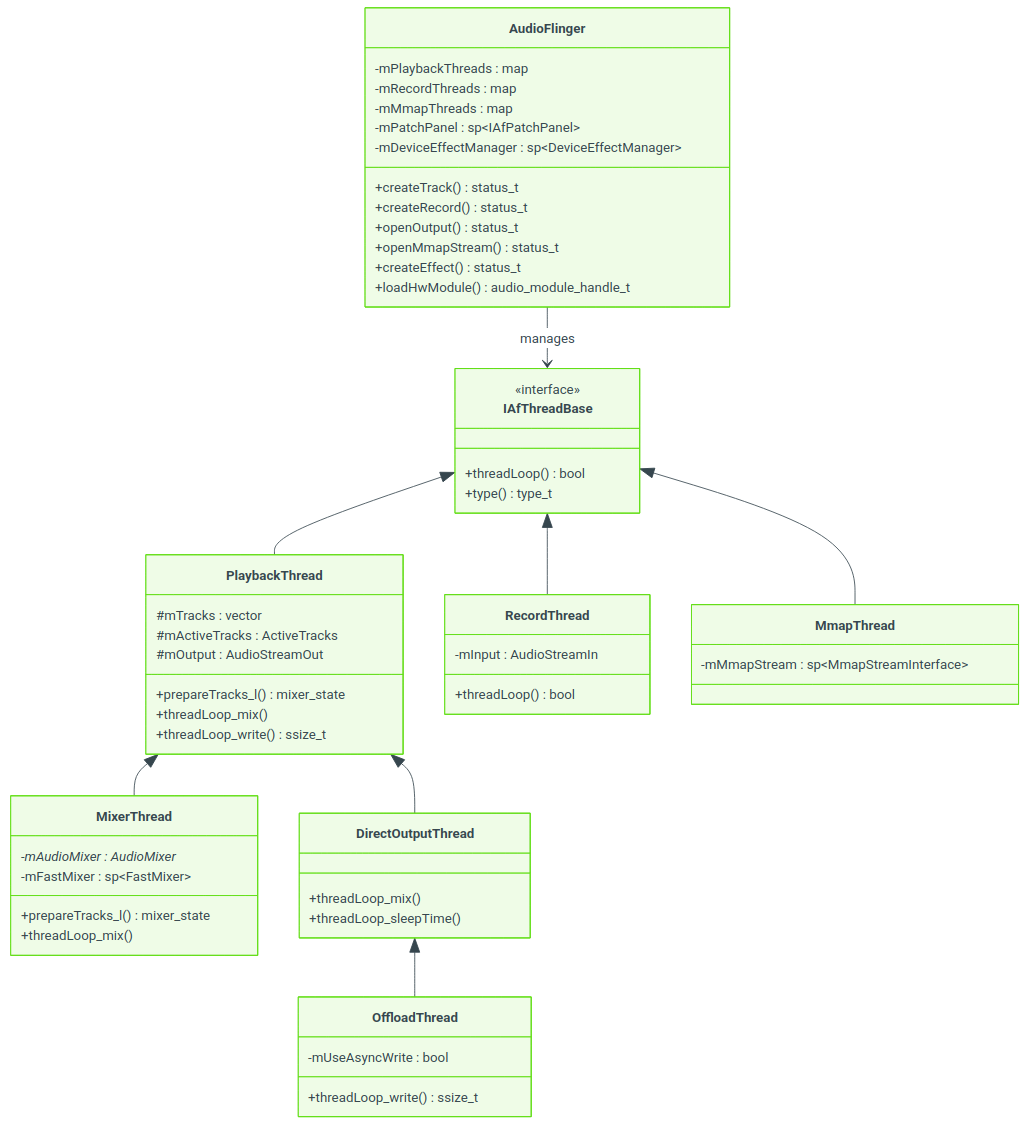

15.1.7 线程类型总览

AudioFlinger 会根据输出设备创建不同类型线程：

每一类线程绑定一个 HAL 输入 / 输出流，运行在高优先级实时线程。

15.1.8 音频格式支持

Android 支持丰富的音频格式：

PCM 格式流经混音器与音效链路。压缩格式可通过MediaCodec软件解码后送入 AudioTrack，也可直接下发至 HAL 做硬件解码（offload 通路）。

15.2 AudioFlinger

AudioFlinger 是 Android 音频的核心混音引擎，是音频栈中复杂度最高的组件。核心实现分布在 6 个源码文件，总代码量超 27000 行：

前 5 个文件位于frameworks/av/services/audioflinger/。fastpath 相关代码独立存放于fastpath/子目录（包含 FastMixer.cpp、FastCapture.cpp、FastThread.cpp、StateQueue.cpp 以及 dump/state 辅助文件）；audioflinger 目录下还包含afutils/、datapath/、sounddose/、timing/子目录，分别存放工具函数、HAL 流、声音剂量、帧计数相关辅助代码。线程类声明在Threads.h（2573 行），实现在Threads.cpp。

15.2.1 AudioFlinger 初始化

AudioFlinger 构造函数逻辑十分简洁，繁重初始化工作在onFirstRef()中执行：

// AudioFlinger.cpp，第310‑341行
AudioFlinger::AudioFlinger()
{
// 随时间推移，移动音频会话唯一ID生成器起始基准值
// 降低audioserver重启后ID重复生成的风险
timespec ts{};
clock_gettime(CLOCK_MONOTONIC, &ts);
uint32_t movingBase = (uint32_t)std::max((long)1, ts.tv_sec);
for (unsigned use = AUDIO_UNIQUE_ID_USE_UNSPECIFIED;
use < AUDIO_UNIQUE_ID_USE_MAX; use++) {
mNextUniqueIds[use] =
((use == AUDIO_UNIQUE_ID_USE_SESSION
|| use == AUDIO_UNIQUE_ID_USE_CLIENT) ?
movingBase : 1) * AUDIO_UNIQUE_ID_USE_MAX;
}
BatteryNotifier::getInstance().noteResetAudio();
}

会话 ID 生成器基于单调时间偏移，避免 audioserver 重启后 ID 冲突。这一点至关重要：客户端重连时会复用之前分配的会话 ID。

onFirstRef()内部，基于工厂模式完成设备发现：

// AudioFlinger.cpp，第342‑363行
void AudioFlinger::onFirstRef()
{
audio_utils::lock_guard _l(mutex());
mMode = AUDIO_MODE_NORMAL;
mDeviceEffectManager = sp<DeviceEffectManager>::make(
sp<IAfDeviceEffectManagerCallback>::fromExisting(this)),
mDevicesFactoryHalCallback = new DevicesFactoryHalCallbackImpl;
mDevicesFactoryHal->setCallbackOnce(mDevicesFactoryHalCallback);
// …
mPatchPanel = IAfPatchPanel::create(
sp<IAfPatchPanelCallback>::fromExisting(this));
mMelReporter = sp<MelReporter>::make(
sp<IAfMelReporterCallback>::fromExisting(this),
mPatchPanel);
}

15.2.2 类继承关系

AudioFlinger 通过菱形继承模式实现多个回调接口：

// AudioFlinger.h，第60‑67行
class AudioFlinger
: public AudioFlingerServerAdapter::Delegate // IAudioFlinger客户端接口
, public IAfClientCallback
, public IAfDeviceEffectManagerCallback
, public IAfMelReporterCallback
, public IAfPatchPanelCallback
, public IAfThreadCallback
{

15.2.3 Binder 接口

AudioFlinger 对外暴露超过 50 个方法的 Binder 接口。完整方法列表以宏的形式定义在 AudioFlinger.cpp：

// AudioFlinger.cpp，第173‑244行
#define IAUDIOFLINGER_BINDER_METHOD_MACRO_LIST \\
BINDER_METHOD_ENTRY(createTrack) \\
BINDER_METHOD_ENTRY(createRecord) \\
BINDER_METHOD_ENTRY(sampleRate) \\
BINDER_METHOD_ENTRY(format) \\
BINDER_METHOD_ENTRY(frameCount) \\
BINDER_METHOD_ENTRY(latency) \\
BINDER_METHOD_ENTRY(setMasterVolume) \\
BINDER_METHOD_ENTRY(setMasterMute) \\
// … 40+个其余条目
BINDER_METHOD_ENTRY(getSoundDoseInterface) \\
BINDER_METHOD_ENTRY(getAudioPolicyConfig) \\
BINDER_METHOD_ENTRY(getAudioMixPort) \\
BINDER_METHOD_ENTRY(resetReferencesForTest) \\

每一个 Binder 方法都会通过MethodStatistics基础设施做统计与性能采集。

15.2.4 Track 创建流程

应用执行new AudioTrack()时，会调用 Binder 的createTrack方法。关键参数（AudioFlinger.h 第 82‑83 行）：

status_t createTrack(const media::CreateTrackRequest& input,
media::CreateTrackResponse& output) final EXCLUDES_AudioFlinger_Mutex;

请求参数包含音频属性（usage、content type）、格式、采样率、通道掩码、帧计数、标志位。AudioFlinger 执行逻辑：

15.2.5 硬件模块加载

AudioFlinger 使用工厂模式加载 HAL 模块。已知模块 ID：

// AudioFlinger.cpp，第684‑688行
static const char * const audio_interfaces[] = {
AUDIO_HARDWARE_MODULE_ID_PRIMARY,
AUDIO_HARDWARE_MODULE_ID_A2DP,
AUDIO_HARDWARE_MODULE_ID_USB,
};

findSuitableHwDev_l()（第 690 行）遍历已加载 HAL 模块，筛选支持目标设备类型的硬件模块。

15.2.6 MixerThread 循环

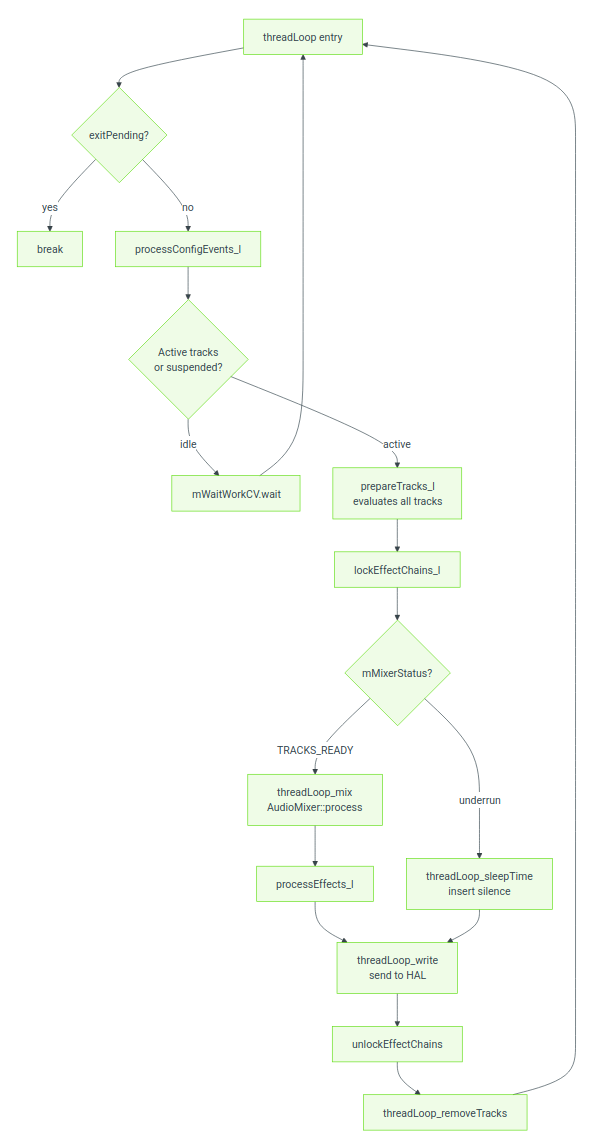

混音工作发生在MixerThread。Threads.cpp中的threadLoop()是 Android 音频的核心心脏。循环逻辑结构：

Threads.cpp 中关键时间常量：

// Threads.cpp，第132‑134行
static const int8_t kMaxTrackRetries = 50;
static const int8_t kMaxTrackStartupRetries = 50;

// Threads.cpp，第154行
static const int32_t kMaxTrackRetriesDirectMs = 200;

// Threads.cpp，第169行
static const uint32_t kMinThreadSleepTimeUs = 5000;

// Threads.cpp，第175‑177行
static const uint32_t kMinNormalSinkBufferSizeMs = 20;
static const uint32_t kMaxNormalSinkBufferSizeMs = 24;

混音循环周期约 20ms。每个周期执行：

15.2.7 threadLoop_write () 方法

写通路存在两个分支（Threads.cpp 第 3557‑3616 行）：

// Threads.cpp，第3557‑3626行
ssize_t PlaybackThread::threadLoop_write()
{
LOG_HIST_TS();
mInWrite = true;
ssize_t bytesWritten;
const size_t offset = mCurrentWriteLength – mBytesRemaining;

// 如果存在NBAIO sink，使用它写入普通混音器的子混音数据
if (mNormalSink != 0) {
const size_t count = mBytesRemaining / mFrameSize;
ATRACE_BEGIN(\”write\”);
// AudioFlinger::mScreenState变化时更新setpoint
const uint32_t screenState = mAfThreadCallback->getScreenState();
if (screenState != mScreenState) {
mScreenState = screenState;
MonoPipe *pipe = (MonoPipe *)mPipeSink.get();
if (pipe != NULL) {
pipe->setAvgFrames((mScreenState & 1) ?
(pipe->maxFrames() * 7) / 8 : mNormalFrameCount * 2);
}
}
ssize_t framesWritten = mNormalSink->write(
(char *)mSinkBuffer + offset, count);
ATRACE_END();
// …
} else {
// direct输出与offload线程
ATRACE_BEGIN(\”write\”);
bytesWritten = mOutput->write(
(char *)mSinkBuffer + offset, mBytesRemaining);
ATRACE_END();
}
// …
}

对于 MixerThread，写操作经过 NBAIO（非阻塞音频 I/O）MonoPipe转发至 FastMixer。Direct 与 Offload 线程直接写入 HAL 流。

屏幕状态优化逻辑值得关注：屏幕点亮时，管道平均帧阈值提升至最大值的 7/8，降低 UI 活跃时音频欠载概率；屏幕熄灭时，阈值降为普通帧数量的 2 倍，节省功耗。

15.2.8 待机管理

线程等待可配置时长（默认 3 秒）后进入待机状态：

// Threads.cpp，第252‑262行
static const nsecs_t kDefaultStandbyTimeInNsecs = seconds(3);

static nsecs_t getStandbyTimeInNanos() {
static nsecs_t standbyTimeInNanos = []() {
const int ms = property_get_int32(
\”ro.audio.flinger_standbytime_ms\”,
kDefaultStandbyTimeInNsecs / NANOS_PER_MILLISECOND);
ALOGI(\”%s: Using %d ms as standby time\”, __func__, ms);
return milliseconds(ms);
}();
return standbyTimeInNanos;
}

待机状态下，线程释放 HAL 流，释放唤醒锁，显著降低功耗。offload 输出的待机延迟更短：

// Threads.cpp，第184行
static const nsecs_t kOffloadStandbyDelayNs = seconds(1);

15.2.9 Tracks

Track 对象代表线程内部独立音频流。基类TrackBase定义在 Tracks.cpp：

// Tracks.cpp，第89‑138行
TrackBase::TrackBase(
IAfThreadBase *thread,
const sp<Client>& client,
const audio_attributes_t& attr,
uint32_t sampleRate,
audio_format_t format,
audio_channel_mask_t channelMask,
size_t frameCount,
void *buffer,
size_t bufferSize,
audio_session_t sessionId,
pid_t creatorPid,
uid_t clientUid,
bool isOut,
const alloc_type alloc,
track_type type,
audio_port_handle_t portId,
std::string metricsId)
: mThread(thread),
mAllocType(alloc),
mClient(client),
mCblk(NULL),
mState(IDLE),
mAttr(attr),
mSampleRate(sampleRate),
mFormat(format),
mChannelMask(channelMask),
mChannelCount(isOut ?
audio_channel_count_from_out_mask(channelMask) :
audio_channel_count_from_in_mask(channelMask)),
mFrameSize(audio_bytes_per_frame(mChannelCount, format)),
mFrameCount(frameCount),
mSessionId(sessionId),
// …

每个 Track 拥有原子生成的唯一 ID：

// Tracks.cpp，第86行
static volatile int32_t nextTrackId = 55;

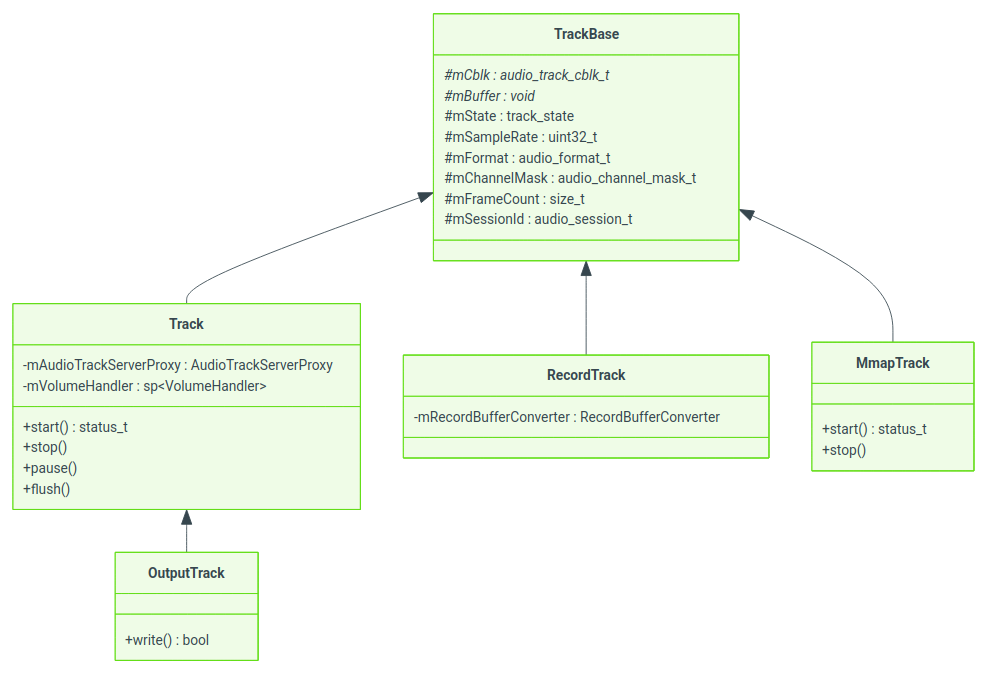

Track 继承层级：

15.2.10 FastMixer —— 低延迟通路

FastMixer 是独立高优先级线程，对延迟敏感的音轨可以绕过普通混音循环。定义位置：

frameworks/av/services/audioflinger/fastpath/FastMixer.cpp（517 行）

FastMixer 严格的设计约束（源码头部注释）：

// FastMixer.cpp，第17‑21行
// <IMPORTANT_WARNING>
// threadLoop()的设计约束见StateQueue.h中“Fast mixer thread”章节注释。
// 特别注意：仅可在明确允许的位置调用库与系统调用。
// </IMPORTANT_WARNING>

FastMixer 支持 4 种工作策略：

// Threads.cpp，第202‑216行
static const enum {
FastMixer_Never, // 绝不初始化、绝不使用，仅用于调试
FastMixer_Always, // 始终初始化并启用，即使没有需求
FastMixer_Static, // 需要时初始化，之后持续运行
FastMixer_Dynamic, // 需要时初始化，动态启停
} kUseFastMixer = FastMixer_Static;

默认策略FastMixer_Static：一旦初始化完成，FastMixer 持续运行。优先级配置：

// Threads.cpp，第226‑228行
static const int kPriorityAudioApp = 2;
static const int kPriorityFastMixer = 3;
static const int kPriorityFastCapture = 3;

Fast track 乘数控制共享缓冲区大小：

// Threads.cpp，第237‑244行
static const int kFastTrackMultiplier = 2;
static const int kFastTrackMultiplierMin = 1;
static const int kFastTrackMultiplierMax = 2;
static int sFastTrackMultiplier = kFastTrackMultiplier;

FastMixer 线程循环

FastMixer 的onWork()（328 行）是紧凑内层循环：

// FastMixer.cpp，第328‑333行
void FastMixer::onWork()
{
const FastMixerState * const current =
(const FastMixerState *) mCurrent;
FastMixerDumpState * const dumpState =
(FastMixerDumpState *) mDumpState;

处理三类命令：

• MIX —— 将音轨混音写入混音缓冲区
• WRITE —— 将缓冲区写入输出 sink
• MIX_WRITE —— 同时执行混音与写操作

输出配置变更时，FastMixer 重新配置：

// FastMixer.cpp，第245‑270行
if (frameCount > 0 && mSampleRate > 0) {
mMixer = new AudioMixer(frameCount, mSampleRate);
// …
mPeriodNs = (frameCount * 1000000000LL) / mSampleRate; // 1.00
mUnderrunNs = (frameCount * 1750000000LL) / mSampleRate; // 1.75
mOverrunNs = (frameCount * 500000000LL) / mSampleRate; // 0.50
mForceNs = (frameCount * 950000000LL) / mSampleRate; // 0.95
mWarmupNsMin = (frameCount * 750000000LL) / mSampleRate; // 0.75
mWarmupNsMax = (frameCount * 1250000000LL) / mSampleRate; // 1.25
}

以上时间阈值定义判定标准：周期 1.75 倍判定欠载，0.5 倍判定过载。

FastMixer 内 Track 更新

单条音轨更新在updateMixerTrack()完成：

// FastMixer.cpp，第123‑191行
void FastMixer::updateMixerTrack(int index, Reason reason) {
// …
switch (reason) {
case REASON_REMOVE:
mMixer->destroy(index);
break;
case REASON_ADD: {
const status_t status = mMixer->create(
index, fastTrack->mChannelMask,
fastTrack->mFormat, AUDIO_SESSION_OUTPUT_MIX);
// …
}
[[fallthrough]];
case REASON_MODIFY:
mMixer->setBufferProvider(index, fastTrack->mBufferProvider);
// 设置音量、重采样、格式、通道掩码、触觉反馈参数
mMixer->enable(index);
break;
}
}

音量从 Track 的VolumeProvider获取：

// FastMixer.cpp，第155‑161行
float vlf, vrf;
if (fastTrack->mVolumeProvider != nullptr) {
const gain_minifloat_packed_t vlr =
fastTrack->mVolumeProvider->getVolumeLR();
vlf = float_from_gain(gain_minifloat_unpack_left(vlr));
vrf = float_from_gain(gain_minifloat_unpack_right(vlr));
} else {
vlf = vrf = AudioMixer::UNITY_GAIN_FLOAT;
}

15.2.11 PatchPanel —— 音频路由

PatchPanel 管理源端与接收端之间的音频路由通路：

frameworks/av/services/audioflinger/PatchPanel.cpp（1085 行）

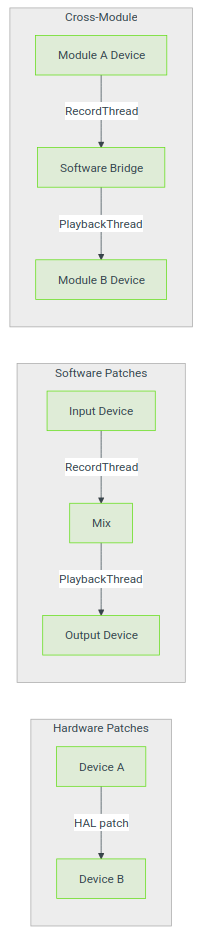

一条 patch 连接多个音频端口；可以是硬件直通（设备‑设备）、设备‑混音器、混音器‑设备。创建逻辑处理多种场景：

// PatchPanel.cpp，第112‑135行
status_t PatchPanel::createAudioPatch_l(
const struct audio_patch* patch,
audio_patch_handle_t *handle,
bool endpointPatch)
{
// …
if (!audio_patch_is_valid(patch) ||
(patch->num_sinks == 0 && patch->num_sources != 2)) {
return BAD_VALUE;
}
// 当前限制源端数量最大为1；跨硬件模块特殊场景允许2个源端
if (patch->num_sources > 2) {
return INVALID_OPERATION;
}

源端数量等于 2 的特殊场景用于跨 HAL 模块路由，音频需要在两套不同 HAL 模块之间转发（例如主音频设备转发至 USB 音频）。

15.2.12 扩展声道与精度

MixerThread 支持立体声之外的扩展声道配置：

// Threads.cpp，第267行
constexpr bool kEnableExtendedChannels = true;

同时支持扩展精度格式：

// Threads.cpp，第301行
constexpr bool kEnableExtendedPrecision = true;

合法 PCM 输出 sink 格式（305‑317 行）：

bool IAfThreadBase::isValidPcmSinkFormat(audio_format_t format) {
switch (format) {
case AUDIO_FORMAT_PCM_16_BIT:
return true;
case AUDIO_FORMAT_PCM_FLOAT:
case AUDIO_FORMAT_PCM_24_BIT_PACKED:
case AUDIO_FORMAT_PCM_32_BIT:
case AUDIO_FORMAT_PCM_8_24_BIT:
return kEnableExtendedPrecision;
default:
return false;
}
}

15.2.13 createTrack () 深度解析

完整createTrack()实现（AudioFlinger.cpp 第 1038 行）展示完整 Track 创建流水线：

// AudioFlinger.cpp，第1038‑1075行
status_t AudioFlinger::createTrack(
const media::CreateTrackRequest& _input,
media::CreateTrackResponse& _output)
{
ATRACE_CALL();
CreateTrackInput input =
VALUE_OR_RETURN_STATUS(CreateTrackInput::fromAidl(_input));
CreateTrackOutput output;

sp<IAfTrack> track;
sp<Client> client;
status_t lStatus;
audio_stream_type_t streamType;
audio_port_handle_t portId = AUDIO_PORT_HANDLE_NONE;
std::vector<audio_io_handle_t> secondaryOutputs;
bool isSpatialized = false;
bool isBitPerfect = false;

audio_io_handle_t effectThreadId = AUDIO_IO_HANDLE_NONE;
std::vector<int> effectIds;
audio_attributes_t localAttr = input.attr;

该方法校验调用来源；需要时分配会话 ID；向 AudioPolicyService 查询正确输出：

// AudioFlinger.cpp，第1069‑1091行
sessionId = input.sessionId;
if (sessionId == AUDIO_SESSION_ALLOCATE) {
sessionId = (audio_session_t)
newAudioUniqueId(AUDIO_UNIQUE_ID_USE_SESSION);
}

lStatus = AudioSystem::getOutputForAttr(
&localAttr, &output.outputId, sessionId,
&streamType, adjAttributionSource,
&input.config, input.flags,
&selectedDeviceIds, &portId, &secondaryOutputs,
&isSpatialized, &isBitPerfect);

获取输出之后，校验格式、通道掩码，定位播放线程，注册客户端，处理音效链路迁移：

// AudioFlinger.cpp，第1114‑1157行
{
audio_utils::lock_guard _l(mutex());
IAfPlaybackThread* thread =
checkPlaybackThread_l(output.outputId);
client = registerClient(
adjAttributionSource.pid,
adjAttributionSource.uid);

// 检查是否存在同session ID的音效链路运行在其他输出线程，需要迁移至此
for (const auto& [outputId, t] : mPlaybackThreads) {
if (outputId != output.outputId) {
uint32_t sessions =
t->hasAudioSession(sessionId);
if (sessions & IAfThreadBase::EFFECT_SESSION) {
effectThread = t.get();
break;
}
}
}

track = thread->createTrack_l(client, streamType,
localAttr, &output.sampleRate,
input.config.format,
input.config.channel_mask,
&output.frameCount,
&output.notificationFrameCount,
input.notificationsPerBuffer, input.speed,
input.sharedBuffer, sessionId,
&output.flags, callingPid,
adjAttributionSource,
input.clientInfo.clientTid,
&lStatus, portId,
input.audioTrackCallback,
isSpatialized, isBitPerfect,
&output.afTrackFlags);

输出结构体记录线程实际配置关键信息：

// AudioFlinger.cpp，第1161‑1167行
output.afFrameCount = thread->frameCount();
output.afSampleRate = thread->sampleRate();
output.afChannelMask =
static_cast<audio_channel_mask_t>(
thread->channelMask() |
thread->hapticChannelMask());
output.afFormat = thread->format();
output.afLatencyMs = thread->latency();
output.portId = portId;

15.2.14 dump () 调试输出系统

AudioFlinger 的 dump 系统功能完备，支持选择性调试：

// AudioFlinger.cpp，第838‑849行
static void dump_printHelp(int fd) {
constexpr static auto helpStr =
\”AudioFlinger dumpsys help options\\n\”
\” -h/–help: Print this help text\\n\”
\” –hal: Include dump of audio hal\\n\”
\” –stats: Include call/lock/watchdog stats\\n\”
\” –effects: Include effect definitions\\n\”
\” –memory: Include memory dump\\n\”
\” -a/–all: Print all except –memory\\n\”sv;
write(fd, helpStr.data(), helpStr.length());
}

dump 方法遍历全部线程类型：

// AudioFlinger.cpp，第930‑952行
// dump播放线程
for (const auto& [_, thread] : mPlaybackThreads) {
thread->dump(fd, args);
}
// dump录音线程
for (const auto& [_, thread] : mRecordThreads) {
thread->dump(fd, args);
}
// dump mmap线程
for (const auto& [_, thread] : mMmapThreads) {
thread->dump(fd, args);
}
// dump孤立音效链路
if (mOrphanEffectChains.size() != 0) {
writeStr(fd, \” Orphan Effect Chains\\n\”);
for (const auto& [_, effectChain] :
mOrphanEffectChains) {
effectChain->dump(fd, args);
}
}

同时输出电源管理、互斥锁统计、内存状态：

// AudioFlinger.cpp，第974‑979行
dprintf(fd, \”\\n ## BEGIN power dump\\n\”);
writeStr(fd, media::psh_utils::AudioPowerManager::
getAudioPowerManager().toString());

// AudioFlinger.cpp，第819‑822行
writeStr(fd, audio_utils::mutex::all_stats_to_string());
writeStr(fd, audio_utils::mutex::all_threads_to_string());

15.2.15 线程循环中的音效处理

混音线程循环内的音效处理阶段值得重点关注。混音完成后执行音效链路处理：

// Threads.cpp，第4322‑4348行
if (mSleepTimeUs == 0 && mType != OFFLOAD) {
for (size_t i = 0; i < effectChains.size(); i++) {
effectChains[i]->process_l();
// 处理音效链路输出的触觉反馈数据
if (activeHapticSessionId != AUDIO_SESSION_NONE
&& activeHapticSessionId ==
effectChains[i]->sessionId()) {
uint32_t hapticSessionChannelCount =
mEffectBufferValid ?
audio_channel_count_from_out_mask(
mMixerChannelMask) :
mChannelCount;
const size_t audioBufferSize =
mNormalFrameCount *
audio_bytes_per_frame(
hapticSessionChannelCount,
AUDIO_FORMAT_PCM_FLOAT);
memcpy_by_audio_format(
(uint8_t*)effectChains[i]->outBuffer()
+ audioBufferSize,
AUDIO_FORMAT_PCM_FLOAT,
(const uint8_t*)effectChains[i]->inBuffer()
+ audioBufferSize,
AUDIO_FORMAT_PCM_FLOAT,
mNormalFrameCount * mHapticChannelCount);
}
}
}

触觉反馈数据做特殊处理：直接从音效输入缓冲区拷贝至输出缓冲区，跳过后续音效处理。因为触觉通道由HapticGenerator生成，不应该被链路中后续音效修改。

offload 类型 Track 即使没有音频数据，依然执行音效处理：

// Threads.cpp，第4350‑4358行
if (mType == OFFLOAD) {
for (size_t i = 0; i < effectChains.size(); i++) {
effectChains[i]->process_l();
}
}

音效处理完成后，将音效缓冲区拷贝至 sink 缓冲区，对 float PCM 做限幅保护，保障 HAL 安全：

// Threads.cpp，第4398‑4405行
static constexpr float HAL_FLOAT_SAMPLE_LIMIT = 2.0f;
memcpy_to_float_from_float_with_clamping(
static_cast<float*>(mSinkBuffer),
static_cast<const float*>(effectBuffer),
framesToCopy,
HAL_FLOAT_SAMPLE_LIMIT /* absMax */);

限幅到 ±2.0f，用于保护无法处理 NaN、超大浮点数值的 HAL 实现。

15.2.16 写操作时间与抖动统计

写入 HAL 之后，线程循环统计时间抖动：

// Threads.cpp，第4436‑4476行
const int64_t lastIoBeginNs = systemTime();
ret = threadLo
