半导体时代
一、半导体时代，芯片非得是半导体？
我们正处在“半导体时代”，但“芯片”这个概念的边界正在不断扩大。我们现在日常所说的、构成电脑手机核心的计算芯片（CPU、GPU、内存等），必须用半导体。但如果把“芯片”理解为“集成微型化、具有特定功能的小薄片”，那就不一定了。
（一）为什么“计算芯片”非半导体不可？
这要从芯片的基础——晶体管说起。芯片本质上是海量晶体管的集成，晶体管需要实现一个核心功能：可控的电子开关（能自如地在“导通”和“关断”间切换）。
金属是常开开关，永远导通，无法关断，做不了逻辑运算。绝缘体是常闭开关，永远关断，也无法控制。
半导体则恰到好处：它有一个叫“能带隙”的独特结构，导电性介于导体和绝缘体之间，并且极其敏感。通过掺入杂质或施加电场（比如给一个栅极通电），就能精准控制它的导电状态。这种既不彻底导电，也不彻底绝缘的中间态，是搭建开关电路的完美材料。
所以，是半导体这种材料的物理本性，支撑起了芯片内部亿万个开关的有序工作。没有半导体，就没有现代数字逻辑。
（二）广义的“芯片”，早已跳出了半导体
如果把“芯片”的定义放宽到“利用微纳加工技术，在一片基底上集成大量功能单元的小薄片”，那非半导体芯片的家族就非常庞大且精彩了。它们不依赖半导体的电子开关特性，却各怀绝技：
1. 光子芯片（光计算）
材料：硅（是半导体，但这里只用它导光的特性，当作光学材料）、氮化硅、铌酸锂等。很多是非半导体材料。
原理：用光子代替电子传输和处理信息。它不追求电子开关，而是构建微型的波导、分束器、调制器来让光通行、干涉、变化。
优势：速度极快、发热极低、能耗超小。现在数据中心已在用的光模块就是初级的光子芯片，未来可能实现全光AI计算芯片。
2. 量子芯片（量子计算）

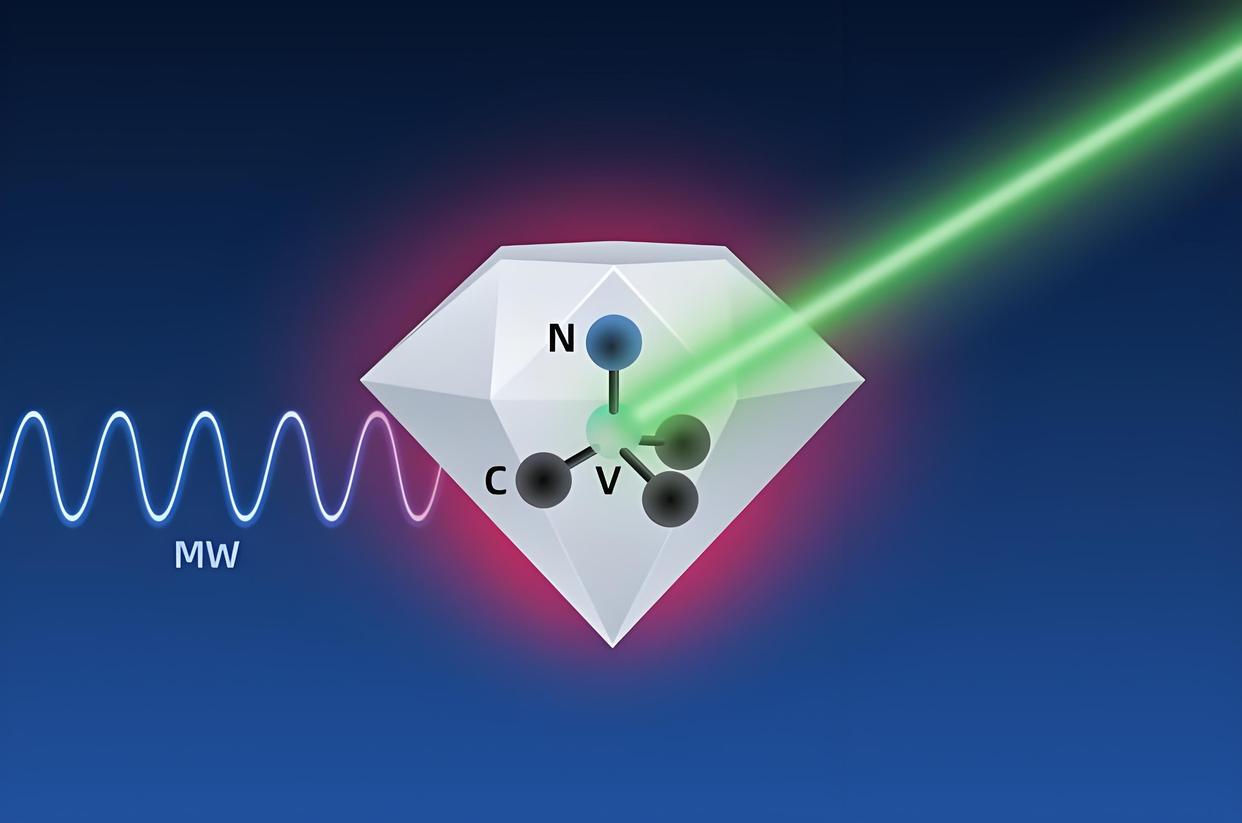

材料：花样最多。有基于超导材料（如铝，在极低温下成为超导体）的超导量子芯片；有基于离子阱、拓扑绝缘体、甚至钻石中缺陷（NV色心）的。它们大多不是传统意义的半导体。
原理：利用量子叠加、纠缠等特性，操纵的单元是量子比特。这完全不是用电平高低表示的0和1了。
量子计算
3. 生物芯片 / 微流控芯片
材料：玻璃、高分子聚合物（如PDMS）、纸张。
原理：在一块小片上刻出微米级的沟道、反应池，用于控制微量液体，进行各种生化反应。它就是“芯片上的实验室”，用于DNA测序、药物筛选、即时诊断，跟电子和半导体完全无关。
4. MEMS芯片（微机电系统）
材料：常以硅为基底，但利用的是硅的优异机械性能，而非电学性能。
原理：在芯片上集成微型的机械结构，如悬臂梁、薄膜、齿轮。我们手机里的陀螺仪、加速度计、投影仪的微镜阵列、气压计都是MEMS芯片。它更像是一个用半导体工艺造的微型机械。
我们今天被半导体“统治”，是因为处理二进制逻辑运算这件事，半导体以极高的性价比、集成度和可靠性一骑绝尘，无可替代。
但“芯片”这个概念早已超越了“硅基集成电路”的范畴。已经成了一种通用技术哲学的代名词：在极小尺度上，用极高密度，集成非凡功能。
如果说的是计算机的大脑，那它必须是半导体。但如果说的是未来可能用于加速AI的光子处理器、改变计算形态的量子芯片、或者检测健康状况的体内微实验室，那芯片可以不是半导体。
半导体是时代的主流，但芯片的未来，正在由更多元化的材料和原理共同书写。

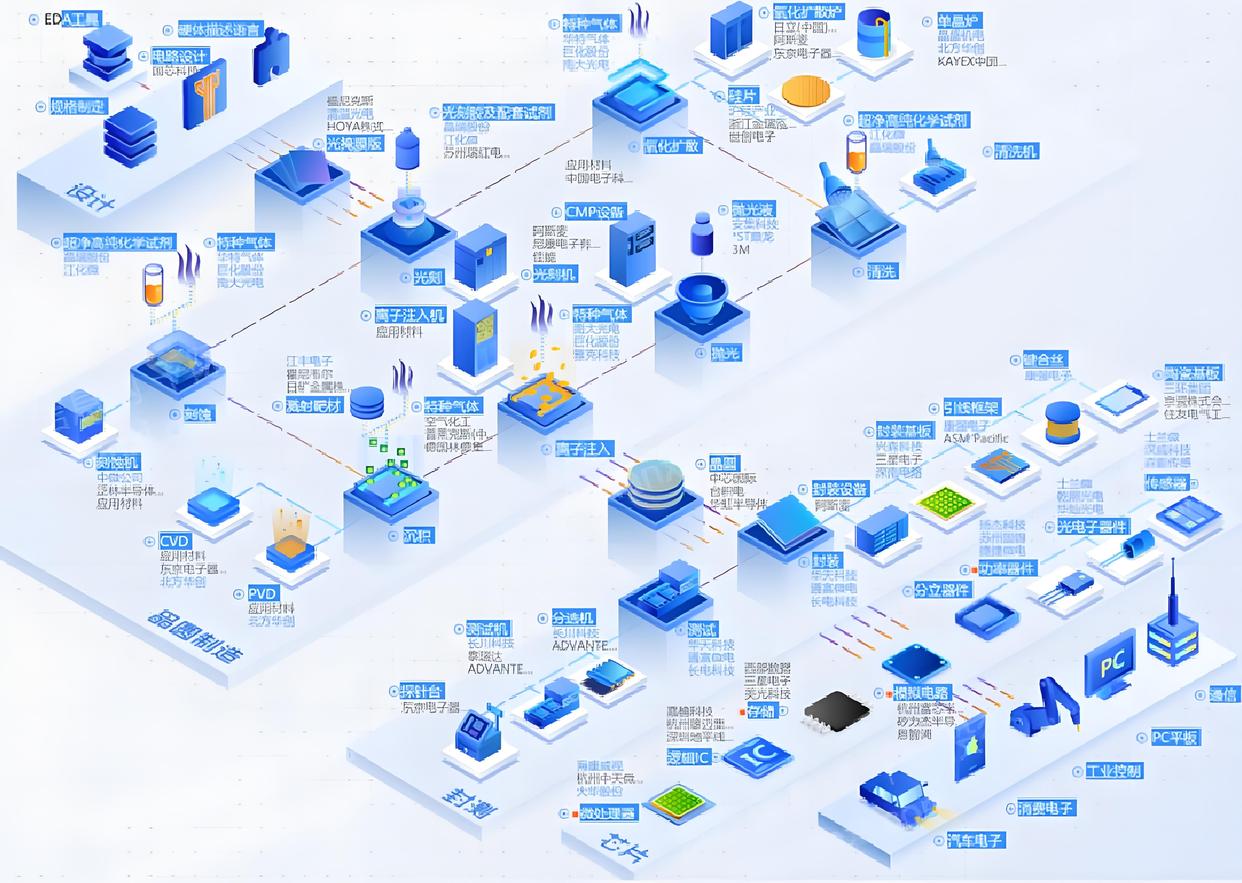

半导体和芯片制程
二、半导体霸主时代还要延续多久？半导体和芯片制程又是怎样的因果？
（一）硅是最原始的吗？“镓时代”到底怎么划分？
首先，硅基并不是最原始的，真正的“第一代”是锗。
第一代：元素半导体（硅、锗）
最早的晶体管是1947年用锗做出来的。但锗的化学性质不稳定，高温下容易漏电。后来发现了更稳定、更便宜、能长出完美氧化层（二氧化硅）的硅，这才大规模淘汰了锗。所以，硅是第一代的王者，但不是起源。
第二、三代：不是替代，是互补
“代”的划分，更多是商业和应用场景上的区分，并不是后一代全面取代前一代。
第二代：化合物半导体，如砷化镓（GaAs）、磷化铟（InP）。电子跑得比硅快，还能发光，所以用在手机射频芯片、光纤通信、LED上。
第三代：宽禁带半导体，如提到的氮化镓（GaN）、碳化硅（SiC）。它们能扛住更高的电压、温度和频率，是快充头、5G基站、电动车逆变器的核心。这就是所说的“镓时代”的由来之一。
第四代及以后：超宽禁带材料
现在确实在研究氧化镓、金刚石、氮化铝等。它们的性能更极端，比如氧化镓做功率器件，理论损耗比碳化硅还要低一个数量级，但大尺寸、高质量的晶体生长非常难。
镓时代
（二）半导体演进有尽头吗？
作为核心开关器件的半导体，确实有物理尽头，但探索没有尽头。
元素周期表看似“不够用”，是因为我们要把不同元素组合成晶体（化合物半导体），去反复调制那个关键的“能带隙”。这个寻找本质上是在物理规律允许的范围内，为特定工作（超高压、超高频）找最优解，像拼乐高一样。当一块乐高拼完，我们会转向石墨烯、过渡金属硫化物这类二维材料，玩法会彻底改变。所以，“头”是硅基物理极限的逼近，但新的路径才刚刚开始。
（三）材料迭代和芯片制程，到底谁是因谁是果？
1. 不是单向的，是两个不同维度的事，但高度纠缠，互为因果
材料体系的迭代（第一代→第四代），主要在解决“硅做不到的事”。比如硅不发光（第二代），硅扛不住高压大功率（第三代）。驱动力是大功率、高频、光电子等新场景的需求。这些新材料芯片，对制程的要求反而没那么极致，碳化硅用350nm的线宽，性能就能吊打最先进的硅功率芯片。
芯片制程的微缩（7nm→3nm→2nm），主要在硅基上发生，解决的是“如何让硅芯片集成更多晶体管、算得更快更省电”。驱动力是对计算力的贪婪需求。
2. 那么因果是怎么纠缠的呢？
制程是“因”，催生了新材料的“果”：当硅基晶体管快缩到物理极限（原子尺度）时，出现了漏电、发热等一系列问题。为了让摩尔定律续命，工程师们被迫在芯片内部引入新材料。比如用锗硅提高沟道迁移率，用钴/钌代替铜做互连。这时，制程的需求倒逼了材料创新。
新材料是“因”，开辟了新架构的“果”：新材料的成熟，也反过来改变了芯片设计。比如氮化镓能把充电器做小，氧化镓未来可能让电网设备体积减半。更终极的，如果石墨烯或拓扑绝缘体等新材料取得突破，我们可能直接放弃硅基晶体管这条路径，开启后摩尔时代。这时，材料的革命是真正的源头。
一句话小结：过去半个世纪，是“制程微缩”这艘巨轮在航行，沿途根据需要搭载“新材料”的乘客；而在未来，很可能是“新材料”的突破，直接造出新的飞船，定义新的竞赛规则。
（四）半导体的称霸时代，还要延续多久？
在可预见的未来（至少二三十年），半导体作为逻辑计算和功率控制的核心地位，无可撼动。但它“称霸”的形态会发生深刻演变。三个层次：
1. 逻辑计算领域（CPU/GPU/AI芯片）：硅基将长期存在，但进入“后摩尔时代”的混战
硅基CMOS技术太成熟、太便宜了，形成了难以想象的产业惯性。未来走向不是突然死亡，而是缓慢的黄昏。计算会走向异构集成，把硅逻辑芯片、用第二代/第三代半导体做的射频/光电芯片、甚至光子/量子加速单元，像搭积木一样用先进封装整合在一起。这是“硅”作为主基地，招揽各方“诸侯”的联邦制时代。
2. 功率和射频领域：第三代半导体全面接管，第三代就是新的“硅”
在快充头、电动汽车、电网里，硅已经开始让位给氮化镓和碳化硅。这个替代是确定、且正在发生的。它们将成为一个巨大产业的基石，再存在半个世纪毫无问题。
范式颠覆的萌芽是信息载体本身的变革。终极的超越，是不再用电荷，而改用光子、电子自旋、量子态来作为信息的载体。光子芯片做计算，量子计算机解决特定难题，它们的物理基础已脱离传统半导体。但这需要找到自己的“晶体管时刻”，大规模产业化至少是二十年以后的事了。
因此，半导体的“称霸”不会戛然而止，而是像一场壮丽的日落，在漫长的余晖中，它的疆域会被慢慢蚕食，最终从唯一的霸主，变成多元信息处理世界中，最庞大、最成熟的一部分。
（未完待续）
