一、基础概述
ABRC-01 标准订货型号 ABRC-01C，行业内常简写为 ABRC-01。 全称：Brake Chopper Control Board 制动斩波器控制板 适配机型：ACS800-01/04/07 系列通用变频器
核心定位：ACS800 能耗制动系统的驱动控制板，负责管控驱动制动 IGBT，处理电机回馈再生能量。
二、核心工作原理与功能
实时监测直流母线电压；
母线电压超过阈值时输出驱动信号，开通制动 IGBT；
将电机减速回馈能量消耗在制动电阻，抑制直流母线过压；
内置电流、温度、短路检测，故障信息上传主控单元；
通过排线与 ACS800 主控板 AMCB 通讯交互。
适用工况：起重机、提升机、离心机、皮带机等频繁启停、快速减速场合。

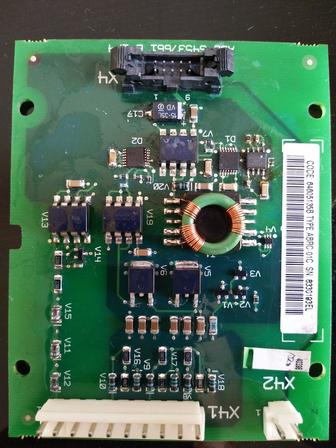

三、板卡端子定义（丝印标识）
- X42：连接主控单元排线，负责供电与信号通讯
- X41：制动 IGBT 驱动信号输出端子
- X4：温度采集、辅助检测端子
四、典型损坏故障现象
频繁报 OVERVOLT 直流过压，加装制动电阻无改善；
制动电阻全程不发热，斩波器没有启动动作；
直接触发故障告警：BR CHOPPER FAULT 制动斩波器故障；
拆机直观损坏特征：驱动光耦损坏、贴片功率器件烧毁、环形电感发黑；
配套关联故障码：7111 BR WIRING、7112 BR OVERLOAD
五、备件采购重点避坑（高频踩错点）
ABRC-01C ≠ NBRC-51C，二者不能互换！ NBRC-51C 多用于风电专用 ACS800-600 机型，硬件与内置程序不同，直接上机无法稳定工作。
市场货源分为全新原装、拆机翻新、维修翻新板，采购前建议确认板卡经过通电测试；
更换全新板卡时，建议同步检查制动电阻阻值、制动 IGBT 模块，避免外部器件故障造成新板再次击穿。
六、简易现场排查思路
先检查参数组 27【制动斩波器】功能参数是否正常开启；
断电测量制动电阻有无断路、阻值漂移老化；
检查 X41、X42 连接排线有无虚接、针脚氧化变形；
静态检测制动 IGBT 模块是否存在击穿；
以上外部元件全部正常，依旧持续报斩波器故障，基本判定 ABRC-01C 本体损坏。
七、静态测量点位清单（维修干货）
测量前提：板卡完全断电，充分放电，防止残余电压击穿万用表元件
驱动光耦（IGBT 驱动回路核心） 点位：X41 后端驱动光耦 测量要点：正反阻值对比，光耦输入端、输出端不能出现直通； 常见故障：光耦内部击穿、开路，造成 IGBT 无法触发或者持续导通。
母线电压采样支路电阻 点位：板卡高压侧分压贴片电阻 测量要点：核对标称阻值，排查电阻变值、开路； 故障后果：母线电压采样失真，出现误报过压或者斩波器不启动。
板载供电稳压芯片 点位：X42 供电输入后端电源 IC、滤波电容 测量要点：电容有无鼓包漏液，芯片输入输出有无短路； 故障后果：板卡无供电，上电直接上报制动斩波器故障。
温度检测回路元件 点位：X4 对应测温输入回路阻容元件 测量要点：元件不能短路、断路； 故障后果：误报制动过热，斩波器直接封锁。
功率回路配套二极管、稳压管 测量要点：正反极阻值区分，禁止双向导通； 常见损坏：稳压管击穿，造成驱动电平异常。
环形滤波电感 目视 + 通断测量：电感线圈断路、匝间短路； 外观判断：电感发黑、绝缘层烧焦基本判定损坏。
维修经验： 静态测量仅能排查硬性短路、开路故障；部分软故障（动态工作异常）仅靠离线测量无法定位，有条件最好上机带载测试。
八、维修实用提示
该板属于能耗制动工况下的易损配件，再生负载较重的工业现场，可以提前储备备件； 维修重点测量回路：驱动供电回路、驱动光耦、稳压芯片、母线电压采样电路。
