Prometheus + Grafana 监控 Docker 容器部署文档

Prometheus + Grafana 监控 Docker 容器部署文档

文档信息

一、部署前提

1.1 环境要求

• 操作系统：Linux 内核 3.10+（推荐 Ubuntu 20.04/CentOS 7+）
• 已安装 Docker 和 Docker Compose（安装教程见附录）
• 端口占用检查：确保 9090（Prometheus）、3000（Grafana）、9100（Node Exporter）、9126（cAdvisor）未被占用
• 硬件要求：最低 2C4G（生产环境建议 4C8G，支持 100+ 容器监控）

1.2 网络要求

• 内网环境：无需外网（已提前拉取镜像）
• 外网环境：可自动拉取所需 Docker 镜像

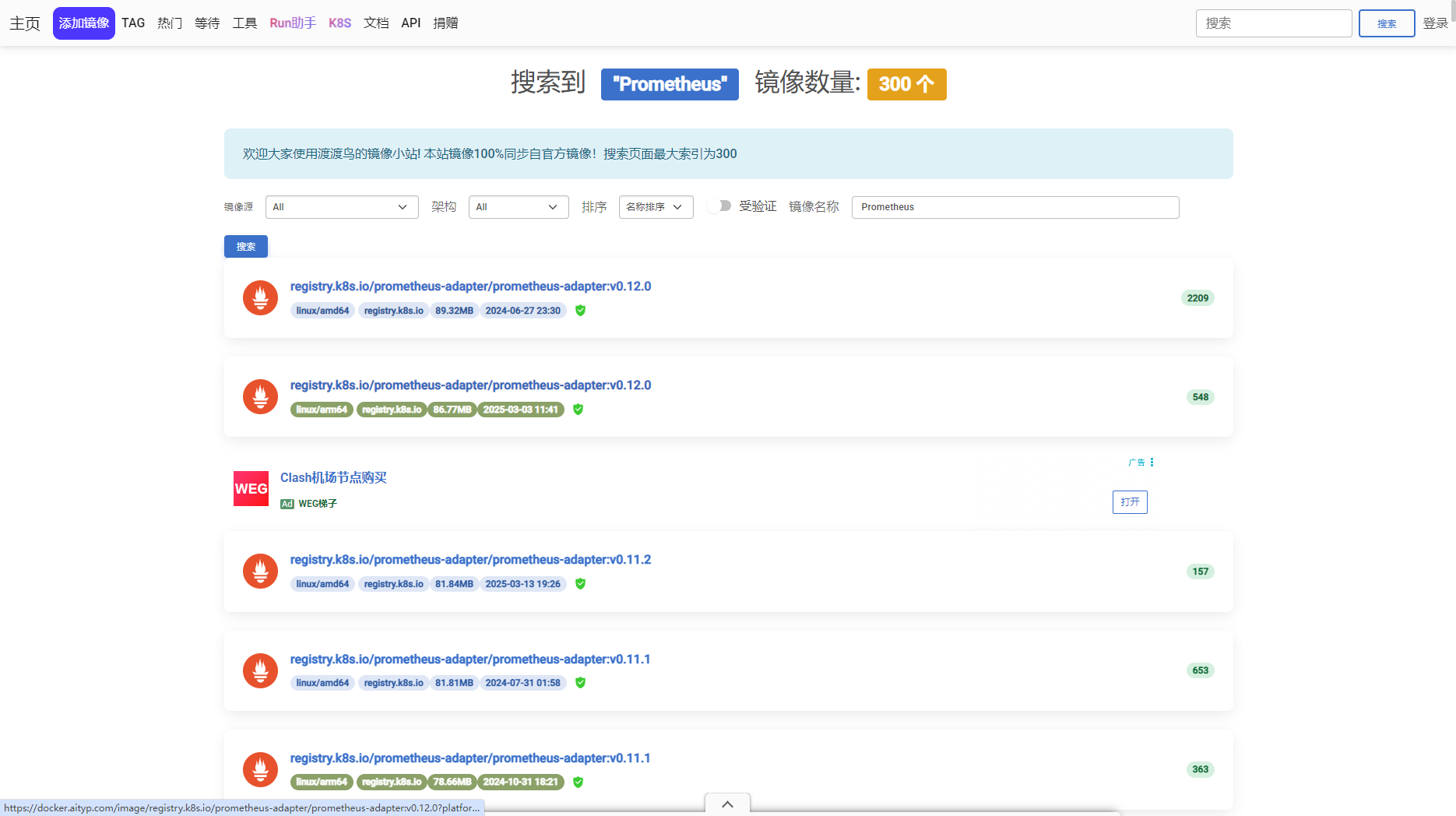

1.3镜像拉取网站（国内镜像站点）

• https://docker.aityp.com/
• 以下用到的所有镜像都可在此网站里找到

二、部署架构说明

2.1 组件说明

2.2 数据流向

Docker 容器 → cAdvisor 采集容器指标 → Prometheus 拉取并存储指标 → Grafana 从 Prometheus 读取数据并可视化展示；同时 Node Exporter 采集主机指标，补充容器运行环境监控。

三、部署步骤

3.1 环境准备

3.1.1 检查 Docker 环境

# 检查 Docker 版本
docker –version
# 检查 Docker Compose 版本
docker compose version

若未安装，参考附录 A 完成 Docker 和 Docker Compose 安装

3.1.2 创建部署目录

# 创建工作目录（统一管理配置文件和数据）
mkdir -p /opt/prometheus-docker && cd /opt/prometheus-docker

3.2 编写配置文件

3.2.1 编写 docker-compose.yml

在 /opt/prometheus-docker 目录下创建 docker-compose.yml 文件：

version: '3.8'

services:
# Prometheus 核心服务
prometheus:
image: prom/prometheus:v2.45.0 # 稳定版本，兼容主流插件
container_name: prometheus
restart: always # 容器异常自动重启
ports:
– "9090:9090"
volumes:
– ./prometheus.yml:/etc/prometheus/prometheus.yml # 配置文件挂载
– prometheus–data:/prometheus # 监控数据持久化
command:
– '–config.file=/etc/prometheus/prometheus.yml'
– '–storage.tsdb.path=/prometheus'
– '–web.console.libraries=/usr/share/prometheus/console_libraries'
– '–web.console.templates=/usr/share/prometheus/consoles'
networks:
– prom–net # 自定义网络，组件间通信

# cAdvisor 容器指标采集器
cadvisor:
image: gcr.io/cadvisor/cadvisor:v0.47.0
container_name: cadvisor
restart: always
ports:
– "9126:8080" # 避免端口冲突，映射为 9126
volumes:
– /:/rootfs:ro # 只读挂载根目录，采集系统信息
– /var/run:/var/run:ro
– /sys:/sys:ro
– /var/lib/docker/:/var/lib/docker:ro # 读取 Docker 容器元数据
networks:
– prom–net

# Node Exporter 主机指标采集器
node-exporter:
image: prom/node–exporter:v1.6.1
container_name: node–exporter
restart: always
ports:
– "9100:9100"
volumes:
– /proc:/host/proc:ro
– /sys:/host/sys:ro
– /:/rootfs:ro
command:
– '–path.procfs=/host/proc'
– '–path.sysfs=/host/sys'
– '–collector.filesystem.ignored-mount-points=^/(sys|proc|dev|host|etc)($$|/)'
user: root # 以 root 权限运行，确保能读取系统文件
networks:
– prom–net

# Grafana 可视化面板
grafana:
image: grafana/grafana:10.2.2
container_name: grafana
restart: always
ports:
– "3000:3000"
volumes:
– grafana–data:/var/lib/grafana # 面板配置和数据持久化
environment:
– GF_SECURITY_ADMIN_PASSWORD=Admin@123 # Grafana 管理员密码（建议修改）
– GF_USERS_ALLOW_SIGN_UP=false # 禁止新用户注册
networks:
– prom–net

# 持久化数据卷（避免容器删除后数据丢失）
volumes:
prometheus-data:
grafana-data:

# 自定义网络（隔离监控组件通信）
networks:
prom-net:
driver: bridge

3.2.2 编写 Prometheus 配置文件（prometheus.yml）

在 /opt/prometheus-docker 目录下创建 prometheus.yml：

global:
scrape_interval: 15s # 全局指标采集间隔（15秒一次，可按需调整）
evaluation_interval: 15s # 告警规则评估间隔
storage.tsdb.retention.time: 7d # 监控数据保留 7 天（按需修改，如 30d）

# 告警规则文件路径
rule_files:
– "./alert.rules.yml"

# 指标采集目标配置
scrape_configs:
# 1. 采集 Prometheus 自身指标（监控监控系统本身）
– job_name: 'prometheus'
static_configs:
– targets: ['prometheus:9090'] # 容器名+内部端口（Docker 内部网络通信）

# 2. 采集 Docker 容器指标（核心）
– job_name: 'docker-containers'
static_configs:
– targets: ['cadvisor:8080'] # cAdvisor 容器内部端口

# 3. 采集主机指标（补充容器运行环境监控）
– job_name: 'node'
static_configs:
– targets: ['node-exporter:9100'] # Node Exporter 容器内部端口

# 告警配置（对接 Alertmanager 时启用，基础场景可省略）
alerting:
alertmanagers:
– static_configs:
– targets:
# – 'alertmanager:9093' # 若部署 Alertmanager，添加此地址

3.2.3 编写告警规则文件（alert.rules.yml）

在 /opt/prometheus-docker 目录下创建 alert.rules.yml，配置核心告警规则：

groups:
– name: 容器监控告警组
rules:
# 1. 容器 CPU 使用率超过 80%（持续 1 分钟）
– alert: 容器CPU使用率过高
expr: sum(rate(container_cpu_usage_seconds_total{name!=""}[1m])) by (name) / sum(container_spec_cpu_quota{name!=""}/1e9) by (name) > 0.8
for: 1m
labels:
severity: warning # 告警级别（warning/critical）
annotations:
summary: "容器 {{ $labels.name }} CPU 使用率过高"
description: "容器 {{ $labels.name }} CPU 使用率已超过 80%，当前值：{{ $value | humanizePercentage }}"

# 2. 容器内存使用率超过 85%（持续 1 分钟）
– alert: 容器内存使用率过高
expr: (container_memory_usage_bytes{name!=""} – container_memory_cache{name!=""}) / container_spec_memory_limit_bytes{name!=""} > 0.85
for: 1m
labels:
severity: warning
annotations:
summary: "容器 {{ $labels.name }} 内存使用率过高"
description: "容器 {{ $labels.name }} 内存使用率已超过 85%，当前值：{{ $value | humanizePercentage }}"

# 3. 容器磁盘写速率过高（超过 10MB/s，持续 2 分钟）
– alert: 容器磁盘写速率过高
expr: rate(container_fs_writes_bytes_total{name!=""}[2m]) > 10485760
for: 2m
labels:
severity: warning
annotations:
summary: "容器 {{ $labels.name }} 磁盘写速率过高"
description: "容器 {{ $labels.name }} 磁盘写速率超过 10MB/s，当前值：{{ $value | humanizeBytes }}/s"

– name: 主机监控告警组
rules:
# 1. 主机 CPU 使用率超过 85%（持续 1 分钟）
– alert: 主机CPU使用率过高
expr: 100 – (avg by (instance) (irate(node_cpu_seconds_total{mode="idle"}[1m])) * 100) > 85
for: 1m
labels:
severity: warning
annotations:
summary: "主机 {{ $labels.instance }} CPU 使用率过高"
description: "主机 {{ $labels.instance }} CPU 使用率已超过 85%，当前值：{{ $value | humanizePercentage }}"

# 2. 主机磁盘可用空间不足 20%
– alert: 主机磁盘空间不足
expr: node_filesystem_avail_bytes{mountpoint="/"} / node_filesystem_size_bytes{mountpoint="/"} < 0.2
for: 5m
labels:
severity: critical
annotations:
summary: "主机 {{ $labels.instance }} 磁盘空间不足"
description: "主机 {{ $labels.instance }} 根目录可用空间不足 20%，当前可用：{{ $value | humanizePercentage }}"

# 3. 主机 Swap 使用率超过 90%
– alert: 主机Swap使用率过高
expr: (node_swap_used_bytes / node_swap_total_bytes) > 0.9
for: 5m
labels:
severity: warning
annotations:
summary: "主机 {{ $labels.instance }} Swap 使用率过高"
description: "主机 {{ $labels.instance }} Swap 使用率已超过 90%，当前值：{{ $value | humanizePercentage }}"

3.3 启动服务

# 后台启动所有组件（-d 表示 detached 模式）
docker compose up -d

# 查看启动状态（确保所有容器状态为 Up）
docker compose ps

正常输出示例：

NAME IMAGE COMMAND SERVICE CREATED STATUS PORTS
cadvisor gcr.io/cadvisor/cadvisor:v0.47.0 "/usr/bin/cadvisor -…" cadvisor 5s ago Up 4s 0.0.0.0:9126->8080/tcp
grafana grafana/grafana:10.2.2 "/run.sh" grafana 5s ago Up 4s 0.0.0.0:3000->3000/tcp
node-exporter prom/node-exporter:v1.6.1 "/bin/node_exporter –…" node-exporter 5s ago Up 4s 0.0.0.0:9100->9100/tcp
prometheus prom/prometheus:v2.45.0 "/bin/prometheus –co…" prometheus 5s ago Up 4s 0.0.0.0:9090->9090/tcp

四、配置 Grafana 可视化面板

4.1 登录 Grafana

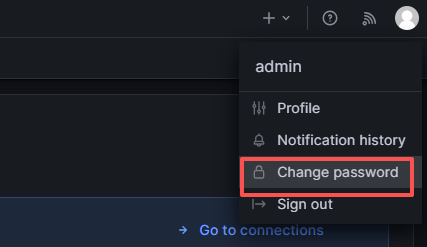

首次登录后，建议修改管理员密码（右上角 → 头像→ Change Password）

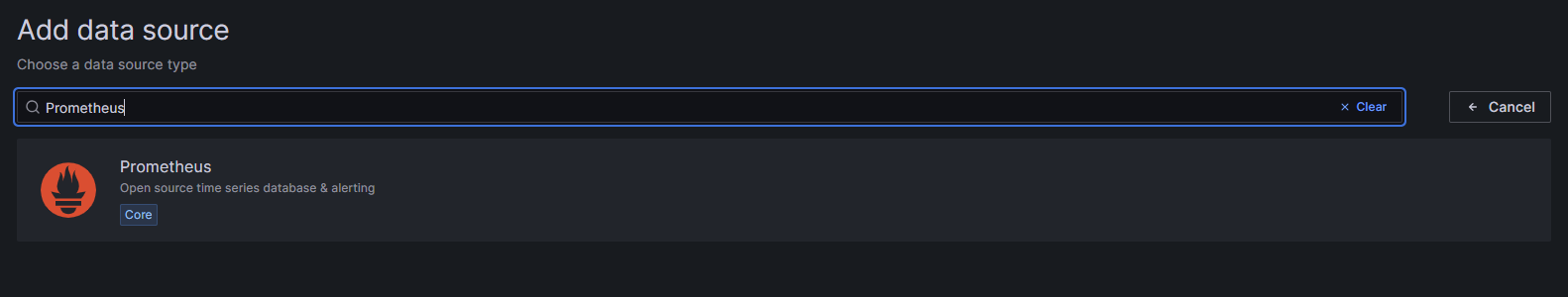

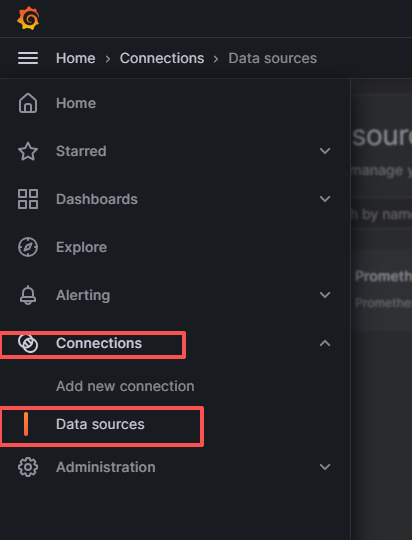

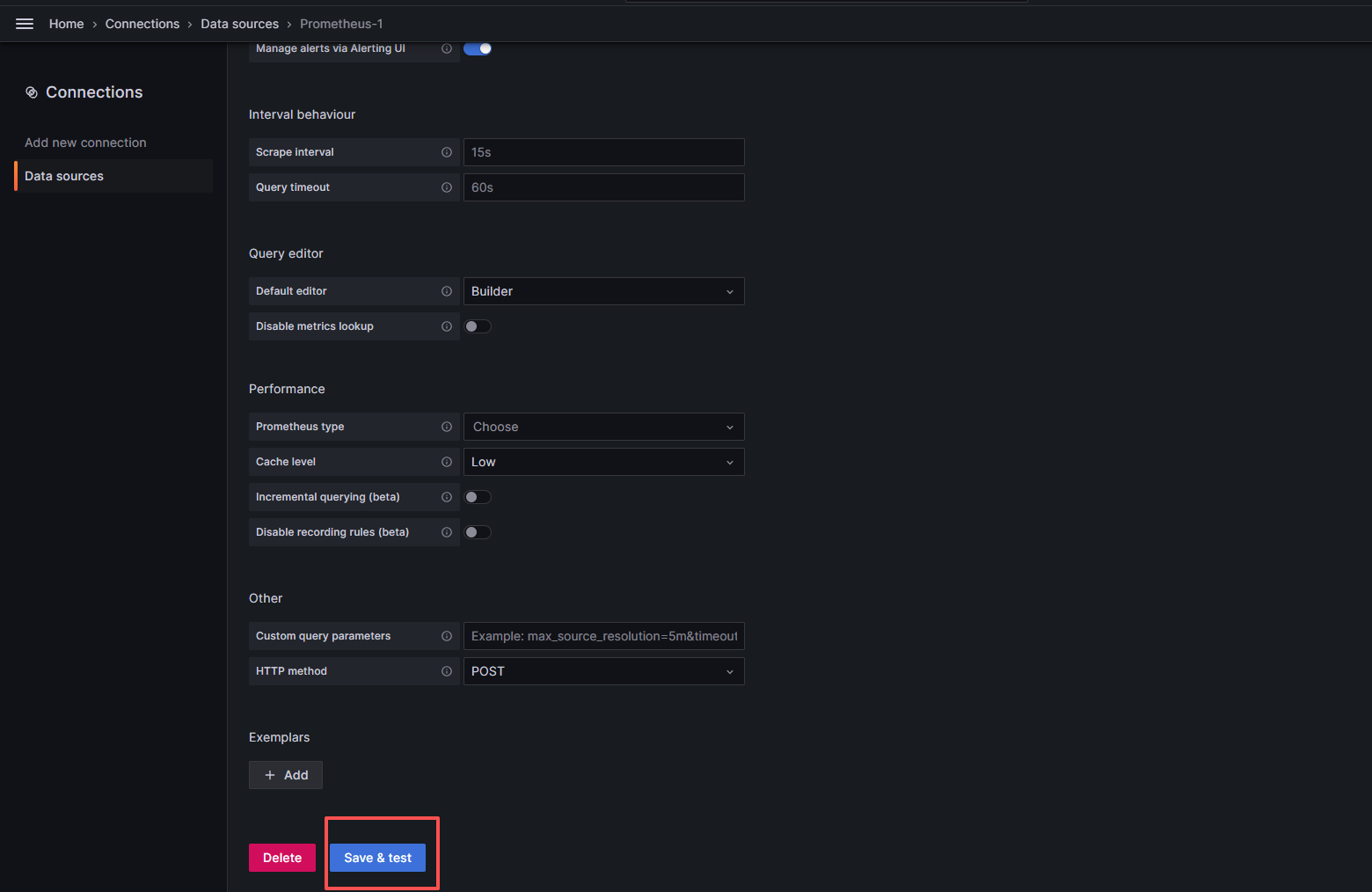

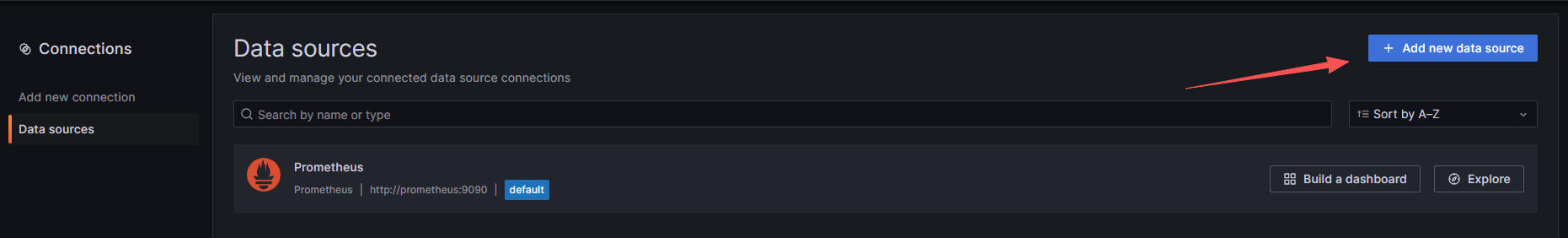

4.2 添加 Prometheus 数据源

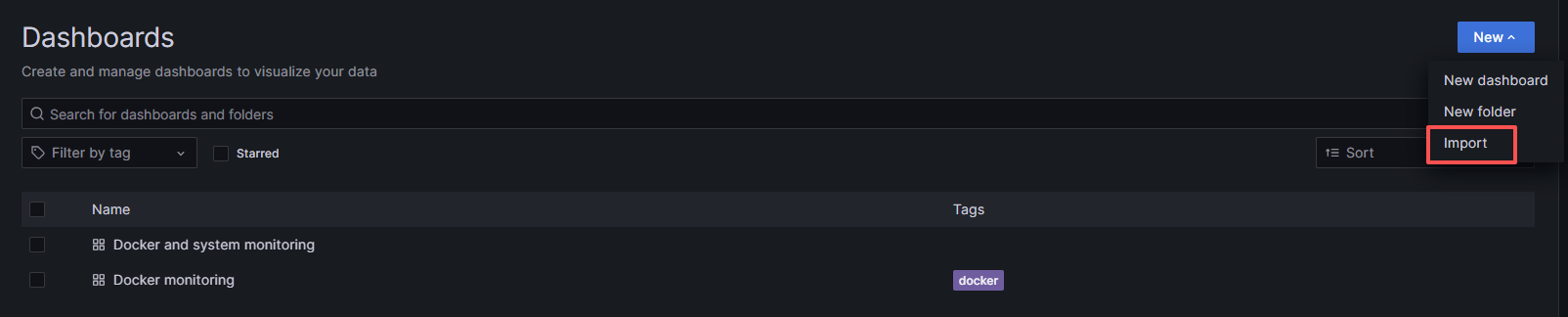

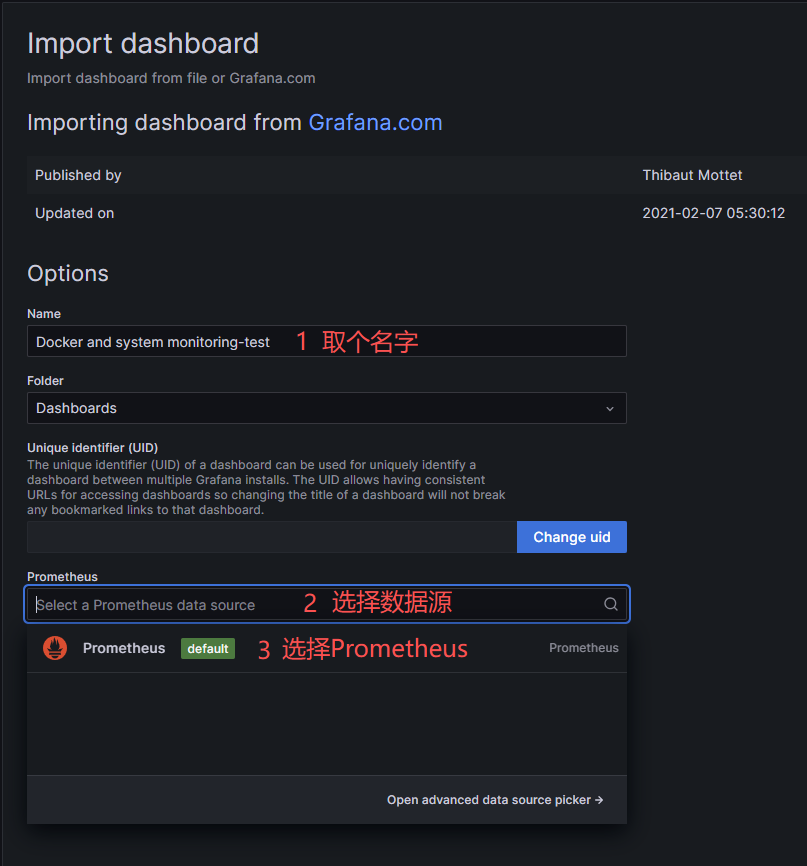

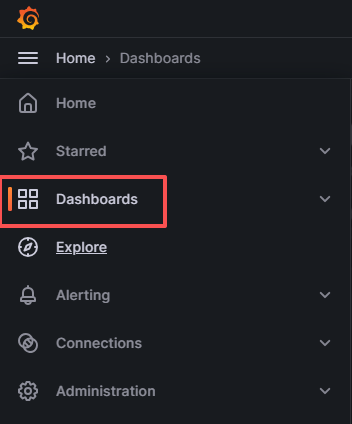

4.3 导入 Docker 监控面板

Grafana 提供现成的 Docker 监控模板，无需自定义：

备选模板（按需选择）

• 模板 ID 193：更详细的 Docker 容器监控（支持容器进程、健康状态）
• 模板 ID 405：主机+容器一体化监控面板（适合同时关注主机和容器）
• 模板 ID 12294：Docker 集群监控面板（适合多主机 Docker 环境）

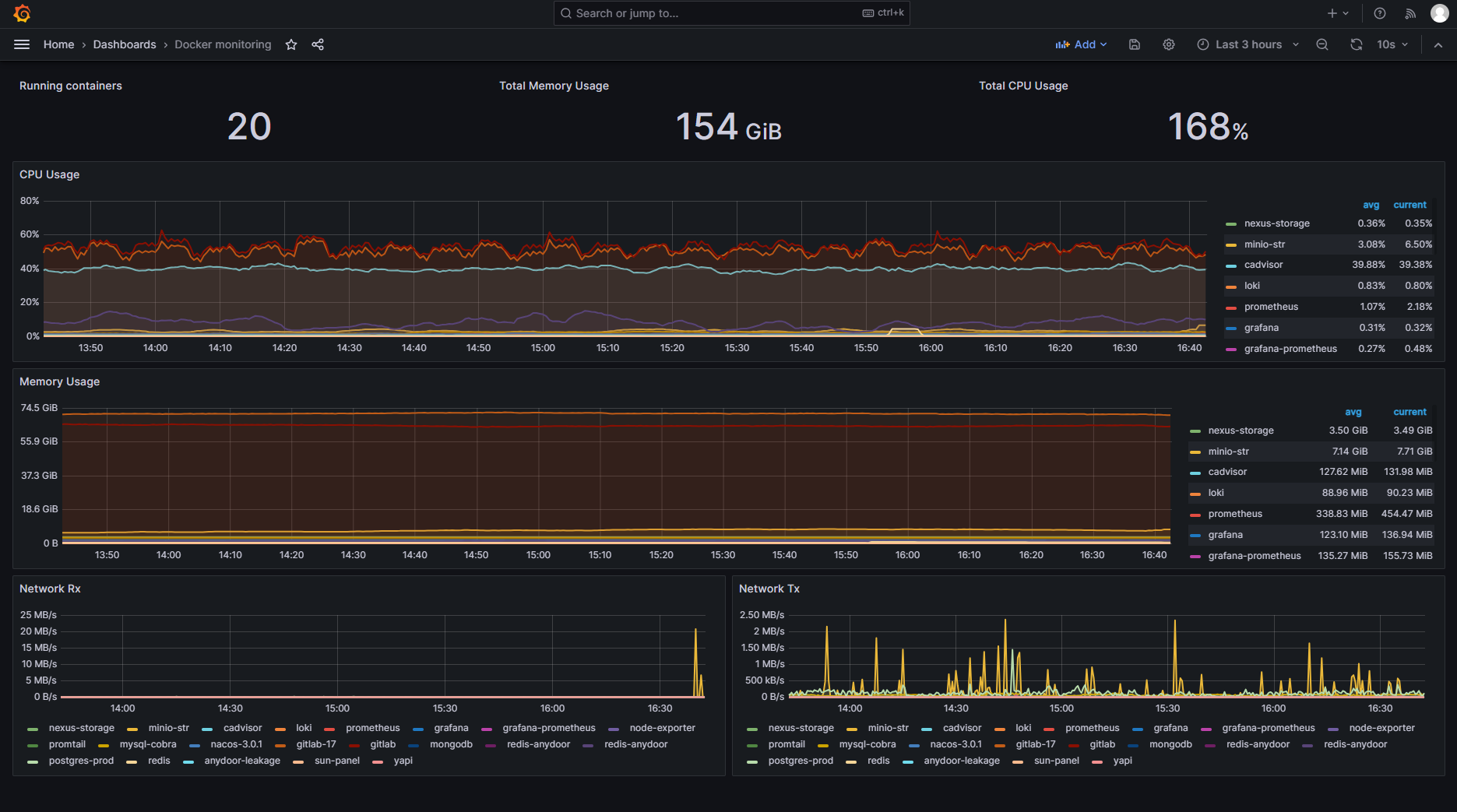

4.4 面板使用说明

• 筛选功能：面板支持按容器名、主机名筛选特定容器的监控数据
• 时间范围：可调整时间范围（如最近 1 小时、最近 24 小时）查看历史趋势
• 指标展示：包含容器 CPU/内存/网络吞吐量/磁盘 IO、主机资源使用率等核心指标


五、验证监控效果

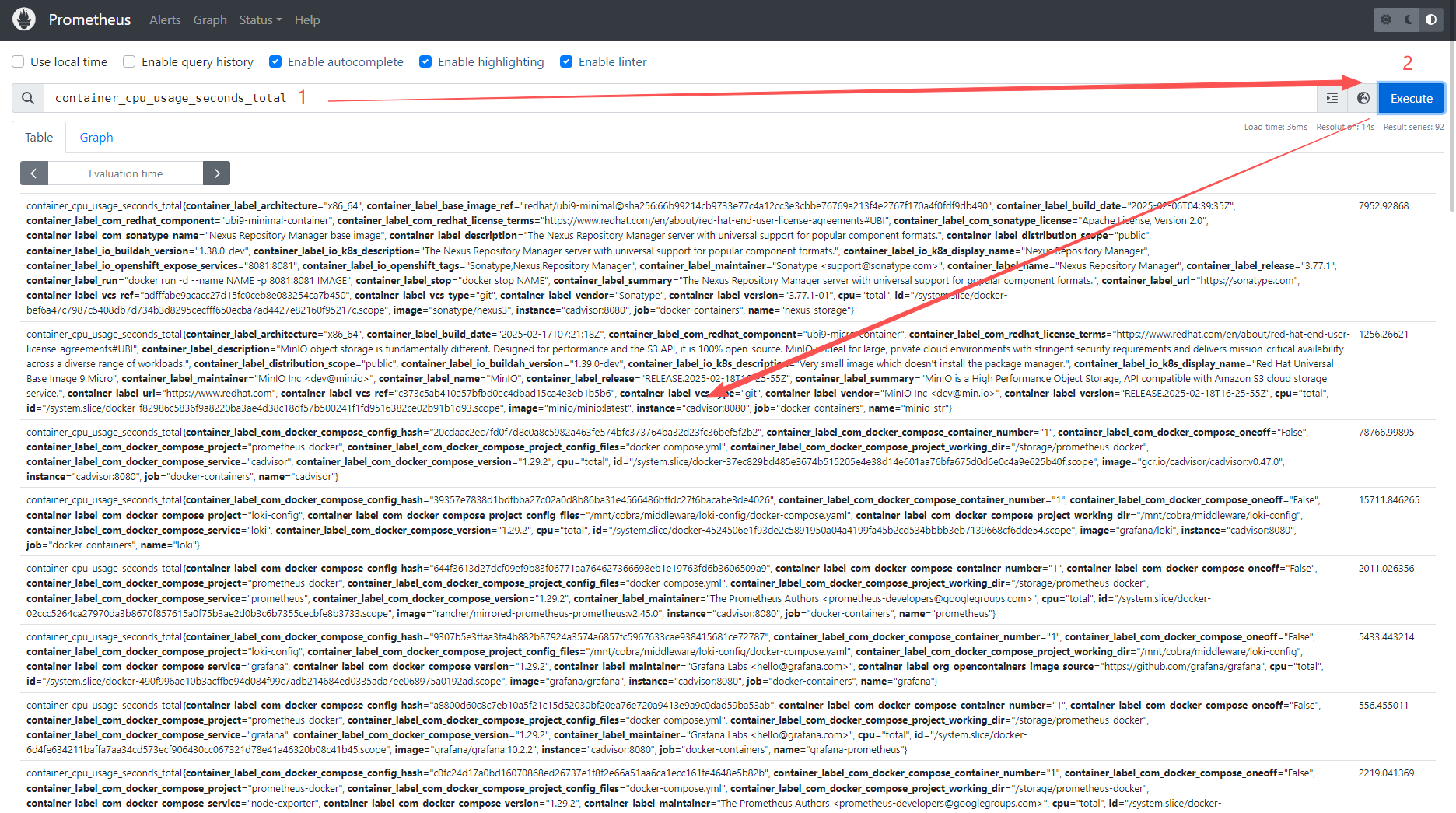

5.1 验证 Prometheus 指标采集

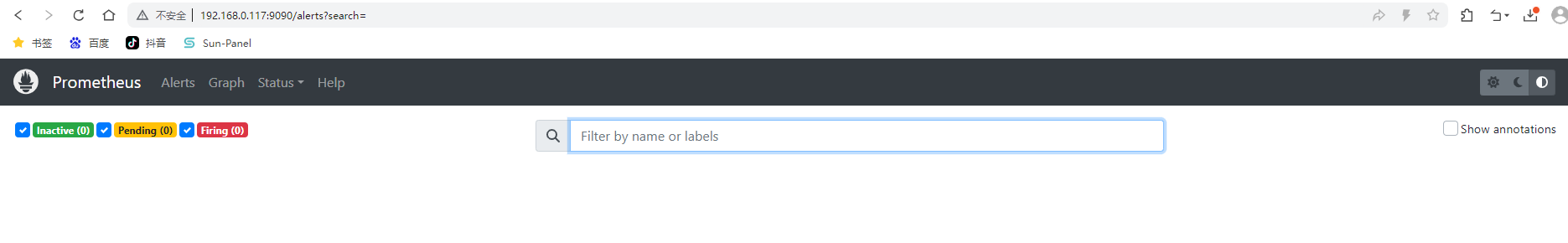

5.2 验证告警规则

六、日常维护操作

6.1 查看日志

# 查看 Prometheus 日志（排查指标采集问题）
docker compose logs -f prometheus

# 查看 cAdvisor 日志（排查容器指标采集问题）
docker compose logs -f cadvisor

# 查看 Grafana 日志（排查面板展示问题）
docker compose logs -f grafana

6.2 重启服务

# 重启所有组件
docker compose restart

# 重启单个组件（如 Prometheus）
docker compose restart prometheus

6.3 升级组件版本

6.4 数据清理

• Prometheus 数据：通过 prometheus.yml 中的 storage.tsdb.retention.time 配置数据保留时间（如 7d 表示保留 7 天）
• Grafana 数据：若需清理历史面板或配置，可删除 grafana-data 卷（谨慎操作，会丢失所有自定义配置）

6.5 停止服务

# 停止所有组件（数据不会丢失）
docker compose down

# 停止并删除数据卷（谨慎操作，会丢失所有监控数据和配置）
docker compose down -v

七、常见问题排查

7.1 Grafana 无法连接 Prometheus

• 问题现象：Grafana 提示“Data source is not working”
• 排查步骤：
• 检查 Prometheus 容器是否正常运行：docker compose ps prometheus
• 确认 Grafana 数据源 URL 正确（必须是 http://prometheus:9090，而非 http://服务器IP:9090）
  （这里的prometheus是你docker-compose里指定的的容器名称）
• 进入 Grafana 容器测试网络连通性：docker exec -it grafana ping prometheus

7.2 容器指标无数据（Grafana 面板显示 N/A）

• 问题现象：容器 CPU/内存指标显示无数据，主机指标正常
• 排查步骤：
• 检查 cAdvisor 容器日志：docker compose logs -f cadvisor
• 确认 /var/lib/docker 挂载正确：docker exec -it cadvisor ls /var/lib/docker
• CentOS 系统需关闭 SELinux：setenforce 0（临时关闭）或修改 SELinux 策略

7.3 主机磁盘/Swap/Load 无数据

• 问题现象：主机相关指标显示 N/A，容器指标正常
• 排查步骤：
• 确认 Node Exporter 以 root 权限运行（docker-compose.yml 中已配置 user: root）
• 检查 Node Exporter 指标：curl http://服务器IP:9100/metrics | grep -E 'node_filesystem|node_swap|node_load'
• 若无输出，重启 Node Exporter：docker compose restart node-exporter

7.4 告警规则不触发

• 问题现象：指标已超过阈值，但告警状态仍为 Inactive
• 排查步骤：
• 检查 Prometheus 告警页面：http://服务器IP:9090/alerts，确认规则是否启用
• 验证告警表达式：在 Prometheus 查询框输入告警 expr，确认是否返回结果
• 检查 for 字段配置（如 for: 1m 表示需持续 1 分钟才触发）

八、附录

附录 A：Docker 和 Docker Compose 安装教程（Ubuntu 20.04）

# 1. 安装依赖
sudo apt update && sudo apt install -y ca-certificates curl gnupg lsb-release

# 2. 添加 Docker 软件源
curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg –dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg
echo "deb [arch=$(dpkg –print-architecture) signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable" | sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

# 3. 安装 Docker
sudo apt update && sudo apt install -y docker-ce docker-ce-cli containerd.io

# 4. 启动 Docker 并设置开机自启
sudo systemctl start docker && sudo systemctl enable docker

# 5. 安装 Docker Compose
sudo curl -SL https://github.com/docker/compose/releases/download/v2.20.2/docker-compose-$(uname -s)–$(uname -m) -o /usr/local/bin/docker-compose
sudo chmod +x /usr/local/bin/docker-compose

# 6. 验证安装
docker –version
docker compose version

附录 B：核心组件官方文档

• Prometheus 官方文档：https://prometheus.io/docs/
• cAdvisor 官方文档：https://github.com/google/cadvisor
• Grafana 官方文档：https://grafana.com/docs/
• Docker Compose 官方文档：https://docs.docker.com/compose/

附录 C：常用 PromQL 查询语句
