摘要：为什么 DAGScheduler 从不关心集群用的是 Standalone 还是 YARN？为什么 Master 从不关心 DAG 怎么切？这背后是 Spark 架构中最精妙的设计——任务调度与资源调度的完美解耦。Driver 端只管"算什么、怎么算"（DAG→Stage→Task），集群端只管"在哪算、给多少资源"（分配 Executor）。本文从两大调度体系全景、三层任务调度链、三层资源调度链、角色交互时序、三种部署模式映射五个维度，配合 1 张原创深色架构图 + 完整源码分析，带你看清 Spark 调度体系的角色划分。
关键词：Spark 任务调度, 资源调度, DAGScheduler, TaskScheduler, Master, Worker, SchedulerBackend, ClusterManager
一、开篇：一句话说清两大调度体系
任务调度（Driver 端）: 算什么 + 怎么算 → DAGScheduler → TaskScheduler → SchedulerBackend
资源调度（集群端）: 在哪算 + 给多少资源 → ClusterManager → Master/RM → Worker/NM
核心设计哲学：Driver 不管集群用什么（Standalone/YARN/K8s），集群不管 Driver 怎么切 DAG。两者通过 SchedulerBackend 这个适配器通信。

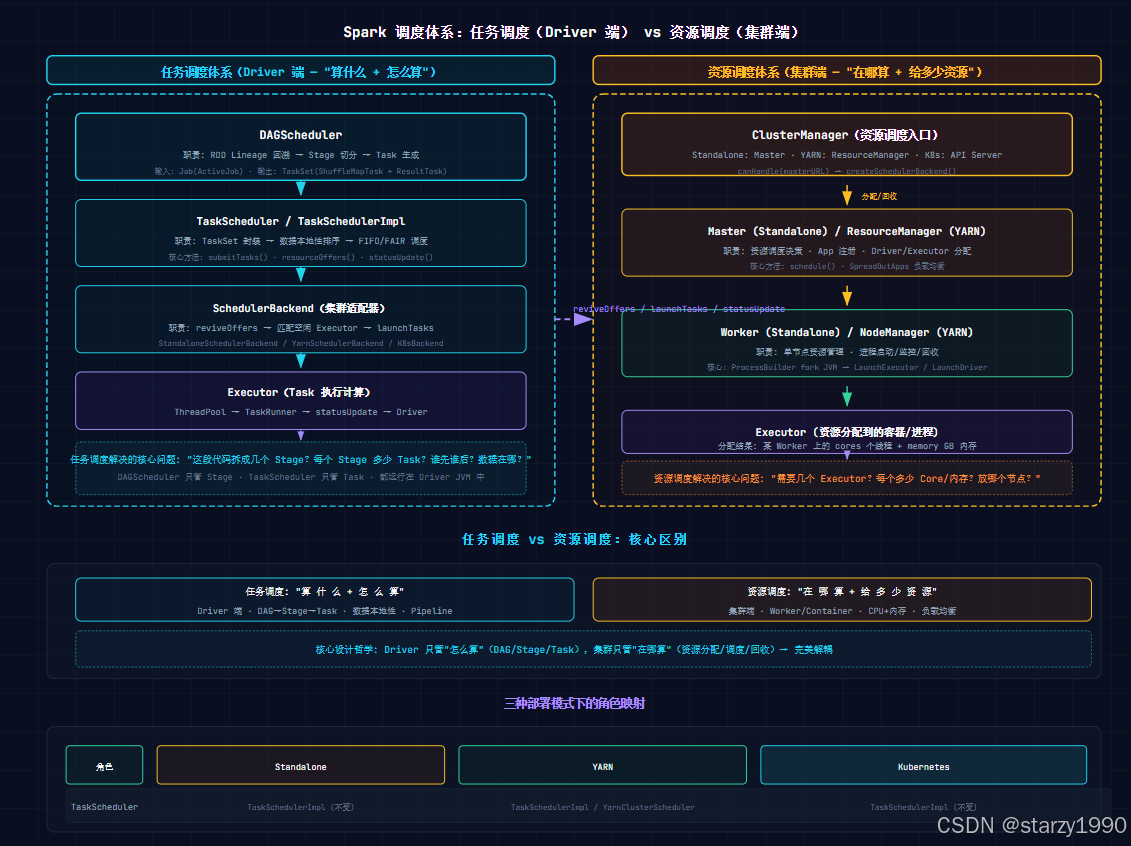

二、全景架构图
三、任务调度侧：三层链（全部在 Driver JVM）
Layer 1: DAGScheduler — Stage 切分者
// 职责: RDD Lineage → Stage DAG → TaskSet
def handleJobSubmitted(jobId: Int, finalRDD: RDD[_], ...) {
val finalStage = createResultStage(finalRDD, ...)
submitStage(finalStage) // 递归提交（先父后子）
}
Layer 2: TaskScheduler — Task 分发者
// 职责: TaskSet → 数据本地性排序 → 匹配 Executor
def submitTasks(taskSet: TaskSet) {
val manager = new TaskSetManager(this, taskSet)
schedulableBuilder.addTaskSetManager(manager)
backend.reviveOffers() // 通知 Backend 有 Task 可调度
}
Layer 3: SchedulerBackend — 集群通信者
// 职责: 与集群通信 → 匹配空闲 Executor → 发送 Task
def reviveOffers() {
driverEndpoint.send(ReviveOffers)
}
// StandaloneSchedulerBackend → Master RPC
// YarnSchedulerBackend → AM → RM
// KubernetesSchedulerBackend → K8s API Server
四、资源调度侧：三层链（独立守护进程）
Layer 1: ClusterManager — 集群入口
| StandaloneClusterManager | spark:// | Master + Workers |
| YarnClusterManager | yarn | RM + NM + Container |
| KubernetesClusterManager | k8s:// | API Server + Pod |
Layer 2: Master / RM — 调度决策者
// Master.schedule() 核心逻辑
private def schedule(): Unit = {
// ① 先调度 Driver (Cluster 模式)
for (driver <- waitingDrivers) { launchDriverOnWorker(driver) }
// ② 再调度 Executor
startExecutorsOnWorkers() // SpreadOutApps 负载均衡
}
Layer 3: Worker / NM — 资源执行者
Master 指令 → Worker.receive(LaunchExecutor)
→ ProcessBuilder("java", "CoarseGrainedExecutorBackend", …)
→ coresFree -= cores · memoryFree -= memory
→ 监控子进程 exit → 回收资源
五、两大体系的交互时序
Driver 端 集群端
─────── ──────
new SparkContext() Master/RM 就绪
↓
DAGScheduler 就绪 RegisterApplication
↓ ↓
TaskScheduler 就绪 schedule() → 分配 Executor
↓ ↓
SchedulerBackend 就绪 ←── 反向注册 → Executor 启动
↓
Action → DAG → Stage 资源状态更新
↓
submitMissingTasks()
↓
reviveOffers → launchTasks ──→ Executor 执行
↓
statusUpdate ←────────────── Task 完成
↓
sc.stop() → KillExecutors → 资源回收
六、三种部署模式角色映射
| ClusterManager | StandaloneClusterManager | YarnClusterManager | K8sClusterManager |
| 资源调度者 | Master | ResourceManager | API Server |
| 资源执行者 | Worker | NodeManager | kubelet |
| 资源载体 | Executor (JVM) | Container → Executor | Pod → Executor |
| TaskScheduler | TaskSchedulerImpl | TaskSchedulerImpl / YarnClusterScheduler | TaskSchedulerImpl |
| SchedulerBackend | StandaloneSchedulerBackend | YarnSchedulerBackend | K8sSchedulerBackend |
七、总结
| 任务调度 | Driver 端 · DAGScheduler→TaskScheduler→SchedulerBackend |
| 资源调度 | 集群端 · ClusterManager→Master/RM→Worker/NM |
| 解耦点 | SchedulerBackend 是适配器 · TaskScheduler 是纯逻辑 |
| 映射 | 三种部署模式替换资源调度层，任务调度层保持不变 |
金句：Spark 把"计算逻辑"（DAG/Stage/Task）和"资源管理"（CPU/内存/节点）完全解耦——这就是为什么同一个 Job 可以在 Standalone、YARN、K8s 上无差异运行的根本原因。
