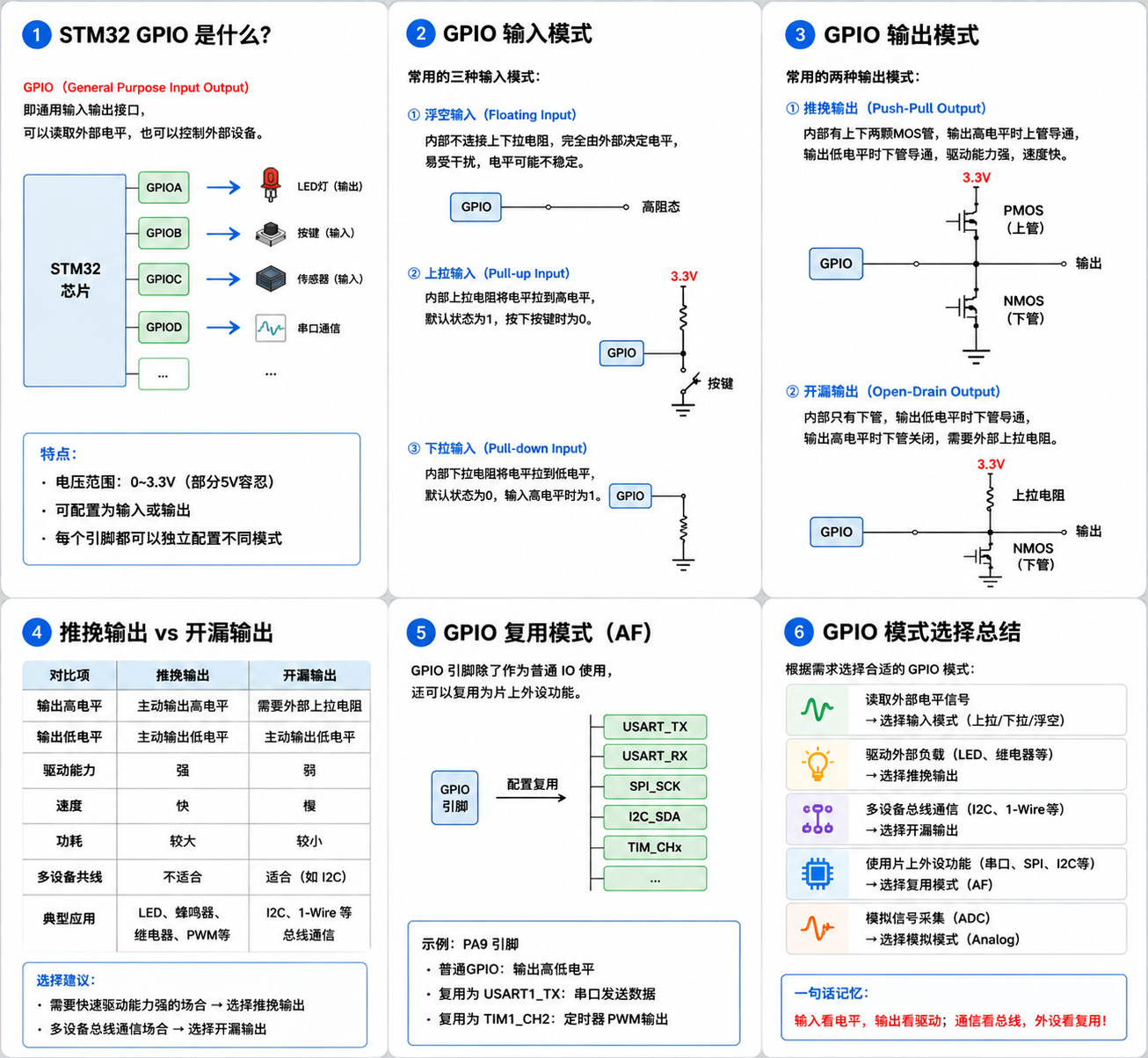

1. GPIO是什么？

在STM32开发中，GPIO（General Purpose Input Output）是最基础也是最常用的外设之一。

GPIO中文名称：

通用输入输出接口

简单来说，GPIO就是STM32芯片与外部世界连接的“窗口”。

通过GPIO可以实现：

• 读取外部传感器信号
• 检测按键状态
• 控制LED灯
• 驱动继电器
• 输出PWM波形
• 连接UART、SPI、I2C等通信接口

例如：

GPIO作为输入

按键连接：

3.3V

|
按键

|
GPIO ——

|
GND

STM32通过读取GPIO电平判断：

按下 → GPIO=0

释放 → GPIO=1

GPIO作为输出

控制LED：

STM32 GPIO

|

LED

|

GND

GPIO输出高低电平控制LED亮灭。

2. STM32 GPIO内部结构

STM32的GPIO并不是一个简单的开关，而是内部包含：

• 输入缓冲器
• 输出驱动器
• 上拉电阻
• 下拉电阻
• 多路复用器
• 模拟开关

内部结构简化：

STM32内部

输入
|
|
外部引脚 —- GPIO
|
|
输出

|
复用功能选择

|

UART / SPI / I2C / PWM

因此一个GPIO引脚可以有多个身份：

例如STM32的PA9：

普通GPIO：

PA9
|
输出高低电平

复用：

PA9
|
USART1_TX
|
串口发送数据

3. STM32 GPIO有哪些模式？

STM32 GPIO主要分为四大类：

输入模式

输出模式

复用模式

连接内部外设：

• USART
• SPI
• I2C
• TIM

模拟模式

用于：

• ADC采样
• DAC输出

结构如下：

GPIO

|

┌───────────────┼───────────────┐

输入 输出 复用

Floating Push-Pull USART

Pull-up Open-Drain SPI

Pull-down I2C

|

Analog

|

ADC

4. GPIO输入模式详解

4.1 浮空输入（Floating Input）

浮空输入表示：

GPIO内部没有连接上拉或者下拉电阻。

结构：

GPIO

|

|

外部信号

特点：

GPIO电平完全由外部决定。

例如：

外部输入：

3.3V

GPIO=1

输入：

0V

GPIO=0

但是如果：

GPIO没有连接任何东西：

GPIO = ?

可能：

• 0
• 1
• 不稳定跳变

原因：

引脚处于高阻状态，很容易受到：

• 电磁干扰
• 噪声
• 电荷影响

应用：

适合：

• 外部已经提供稳定电平的信号

例如：

传感器输出：

传感器

|

GPIO

5. 上拉输入（Pull-Up Input）

上拉输入：

内部通过电阻连接到3.3V。

结构：

3.3V

|

电阻

|

GPIO ——–

|

按键

|

GND

没有按键：

GPIO被拉高：

GPIO=1

按键按下：

GPIO接地：

GPIO=0

典型应用：

按键检测

程序：

if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)==0)
{
//按键按下
}

优点：

• 默认状态确定
• 不容易受到干扰

6. 下拉输入（Pull-Down Input）

下拉输入：

内部电阻连接到GND。

结构：

GPIO

|

|

电阻

|

GND

默认：

GPIO=0

输入高电平：

GPIO=1

应用：

例如：

检测外部触发信号。

没有信号：

GPIO=0

收到信号：

GPIO=1

7. GPIO输出模式

STM32主要有两种输出：

• 推挽输出
• 开漏输出

8. 推挽输出（Push-Pull）

推挽输出是STM32最常用输出方式。

内部结构：

3.3V

|

PMOS

|

GPIO ——–●

|

NMOS

|

GND

输出高电平

PMOS打开：

3.3V

|

GPIO

GPIO输出：

1

输出低电平

NMOS打开：

GPIO

|

GND

GPIO输出：

0

特点：

优点：

• 输出能力强
• 速度快
• 电平稳定

缺点：

多个设备不能直接连接。

应用：

LED控制

GPIO

|

LED

|

GND

PWM输出

例如：

• 电机控制
• 舵机控制

9. 开漏输出（Open Drain）

开漏输出内部只有NMOS管。

结构：

3.3V

|

上拉电阻

|

GPIO ——-

|

NMOS

|

GND

输出低：

NMOS导通：

GPIO=0

输出高：

NMOS关闭：

GPIO悬空

因此：

开漏输出必须：

外接上拉电阻。

10. 为什么I2C使用开漏输出？

I2C总线：

3.3V

|

上拉电阻

|

SDA —————-

|

多个设备

原因：

多个设备可以共享一根线。

如果设备A：

拉低：

SDA=0

设备B：

释放：

不影响

这样可以避免：

两个设备同时输出高低电平造成短路。

因此：

I2C：

必须开漏输出

11. 推挽输出和开漏输出区别

简单记忆：

需要驱动负载

选择推挽

需要多人共享总线

选择开漏

12. GPIO复用模式（Alternate Function）

GPIO不仅可以普通输入输出。

还可以连接内部外设。

例如：

PA9：

普通模式：

GPIO输出

复用模式：

PA9

|

USART1_TX

|

串口发送

常见复用：

13. GPIO模式如何选择？

实际开发中可以按照下面选择：

读取信号

例如：

• 按键
• 传感器

选择：

输入模式

上拉/下拉

控制设备

例如：

• LED
• 继电器
• 蜂鸣器

选择：

推挽输出

通信总线

例如：

• I2C
• SMBUS

选择：

开漏输出

使用内部外设

例如：

• UART
• SPI
• PWM

选择：

复用模式(AF)

14. 总结

STM32 GPIO虽然看起来简单，但是里面包含大量硬件设计。

重点记忆：

输入：
看外部电平

输出：
看驱动能力

推挽：
主动输出高低电平

开漏：
只能主动拉低，需要上拉

通信：
优先考虑复用功能

掌握GPIO模式，是学习STM32：

• UART通信
• I2C通信
• SPI通信
• PWM控制
• ADC采集

的基础。

对于嵌入式开发来说，GPIO不仅是“控制一个IO口”，更是理解MCU内部硬件结构的重要入口。
