【机械设计】4-DOF搬运机器人的结构设计

摘  要

    针对冲压生产线工件自动搬运效率低、人工劳动强度大的问题，本文开展4-DOF（四自由度）搬运机器人的结构设计与验证研究。结合冲压生产线作业需求，确定机器人采用圆柱坐标型结构，实现手臂升降、水平回转、前后伸缩、手腕回转四个自由度运动，明确最大抓重4kg、升降行程350mm、伸缩行程600mm等核心技术指标。首先完成整体结构模块化规划，设计二轴回转总成、三轴伸缩总成、四轴大带轮等关键部件，通过理论计算对各部件进行强度、刚度及运动参数校验；随后采用SolidWorks软件完成三维建模与整机装配，开展运动仿真；最后从结构强度、运动性能、装配可行性三个维度进行设计验证，确保机器人满足实际作业要求。研究结果表明，该机器人结构紧凑、运动平稳、定位精准，可有效实现冲压工件的自动搬运，提升生产线自动化水平，降低人工成本。本文设计方案为同类搬运机器人的结构设计提供了参考依据。

关键词：4-DOF搬运机器人；结构设计；冲压生产线；三维建模；运动验证

Abstract

Aiming at the problems of low efficiency of automatic workpiece handling and high labor intensity in stamping production lines, this paper carries out the research on the structural design and verification of a 4-DOF (four-degree-of-freedom) handling robot. Combined with the operation requirements of the stamping production line, the robot is determined to adopt a cylindrical coordinate structure to realize four-degree-of-freedom movements: arm lifting, horizontal rotation, forward and backward telescoping, and wrist rotation. The core technical indicators such as a maximum lifting weight of 4kg, a lifting stroke of 350mm, and a telescoping stroke of 600mm are clarified. Firstly, the overall structure is modularly planned, and key components such as the two-axis rotation assembly, three-axis telescoping assembly, and four-axis large pulley are designed. The strength, stiffness and motion parameters of each component are verified through theoretical calculations. Then, SolidWorks software is used to complete 3D modeling and overall assembly, and motion simulation is carried out. Finally, design verification is carried out from three dimensions: structural strength, motion performance and assembly feasibility to ensure that the robot meets the actual operation requirements. The research results show that the robot has a compact structure, stable movement and precise positioning, which can effectively realize the automatic handling of stamping workpieces, improve the automation level of the production line and reduce labor costs. The design scheme in this paper provides a reference for the structural design of similar handling robots.

Key words: 4-DOF handling robot; structural design; stamping production line; 3D modeling; motion verification

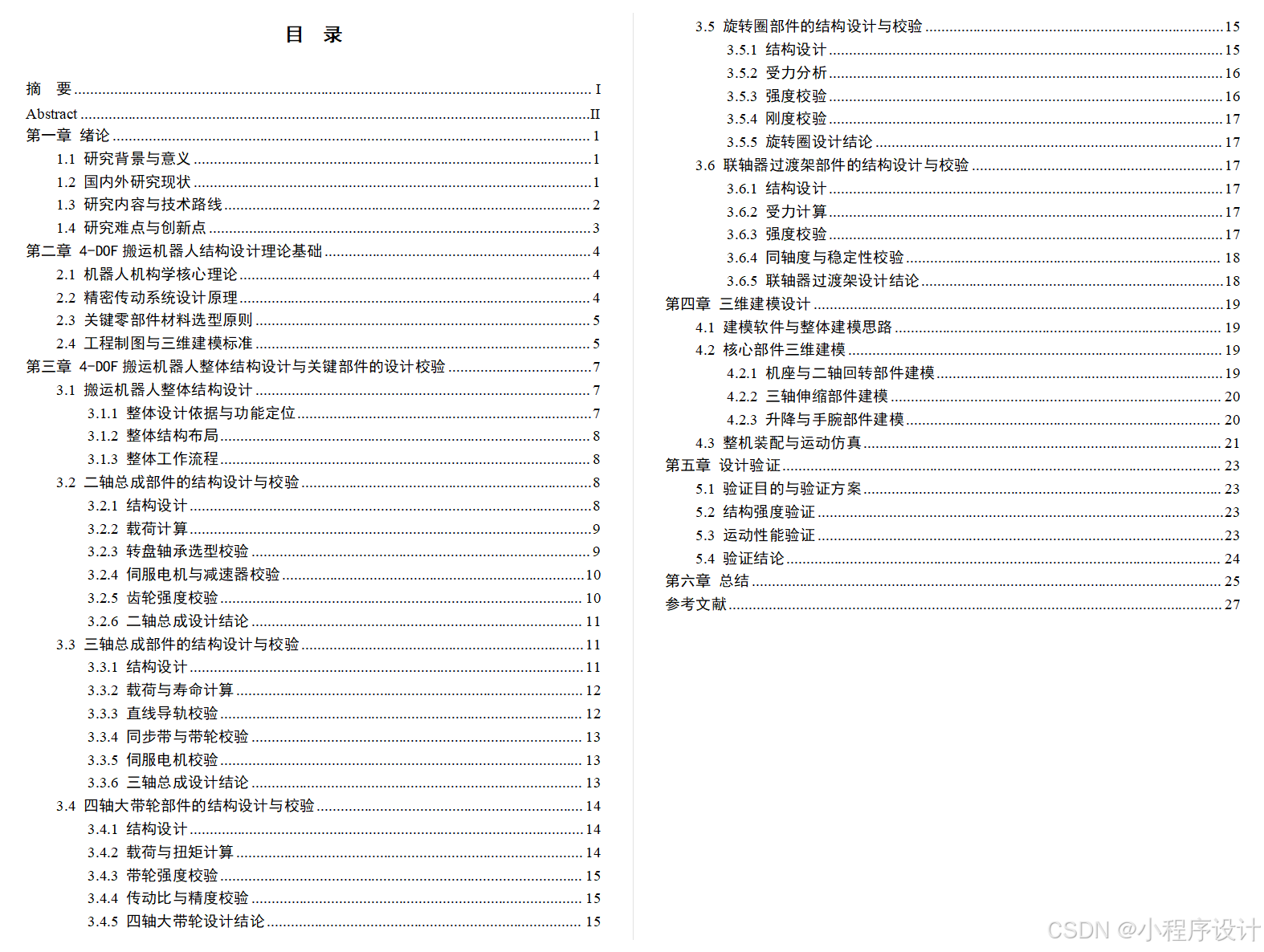

目  录

摘  要

Abstract

第一章 绪论

1.1 研究背景与意义

1.2 国内外研究现状

1.3 研究内容与技术路线

1.4 研究难点与创新点

第二章 4-DOF搬运机器人结构设计理论基础

2.1 机器人机构学核心理论

2.2 精密传动系统设计原理

2.3 关键零部件材料选型原则

2.4 工程制图与三维建模标准

第三章 4-DOF搬运机器人整体结构设计与关键部件的设计校验

3.1 搬运机器人整体结构设计

3.1.1 整体设计依据与功能定位

3.1.2 整体结构布局

3.1.3 整体工作流程

3.2 二轴总成部件的结构设计与校验

3.2.1 结构设计

3.2.2 载荷计算

3.2.3 转盘轴承选型校验

3.2.4 伺服电机与减速器校验

3.2.5 齿轮强度校验

3.2.6 二轴总成设计结论

3.3 三轴总成部件的结构设计与校验

3.3.1 结构设计

3.3.2 载荷与寿命计算

3.3.3 直线导轨校验

3.3.4 同步带与带轮校验

3.3.5 伺服电机校验

3.3.6 三轴总成设计结论

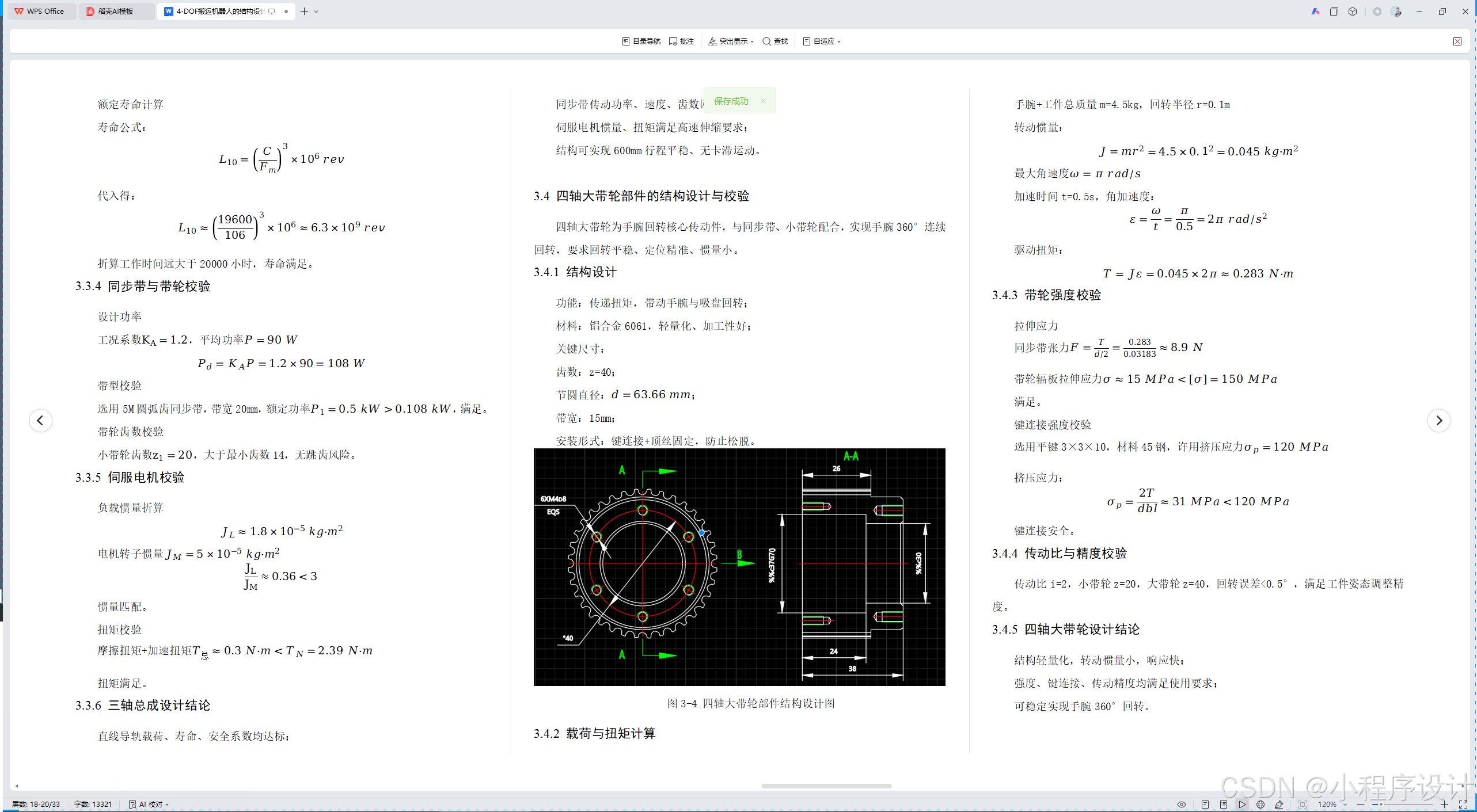

3.4 四轴大带轮部件的结构设计与校验

3.4.1 结构设计

3.4.2 载荷与扭矩计算

3.4.3 带轮强度校验

3.4.4 传动比与精度校验

3.4.5 四轴大带轮设计结论

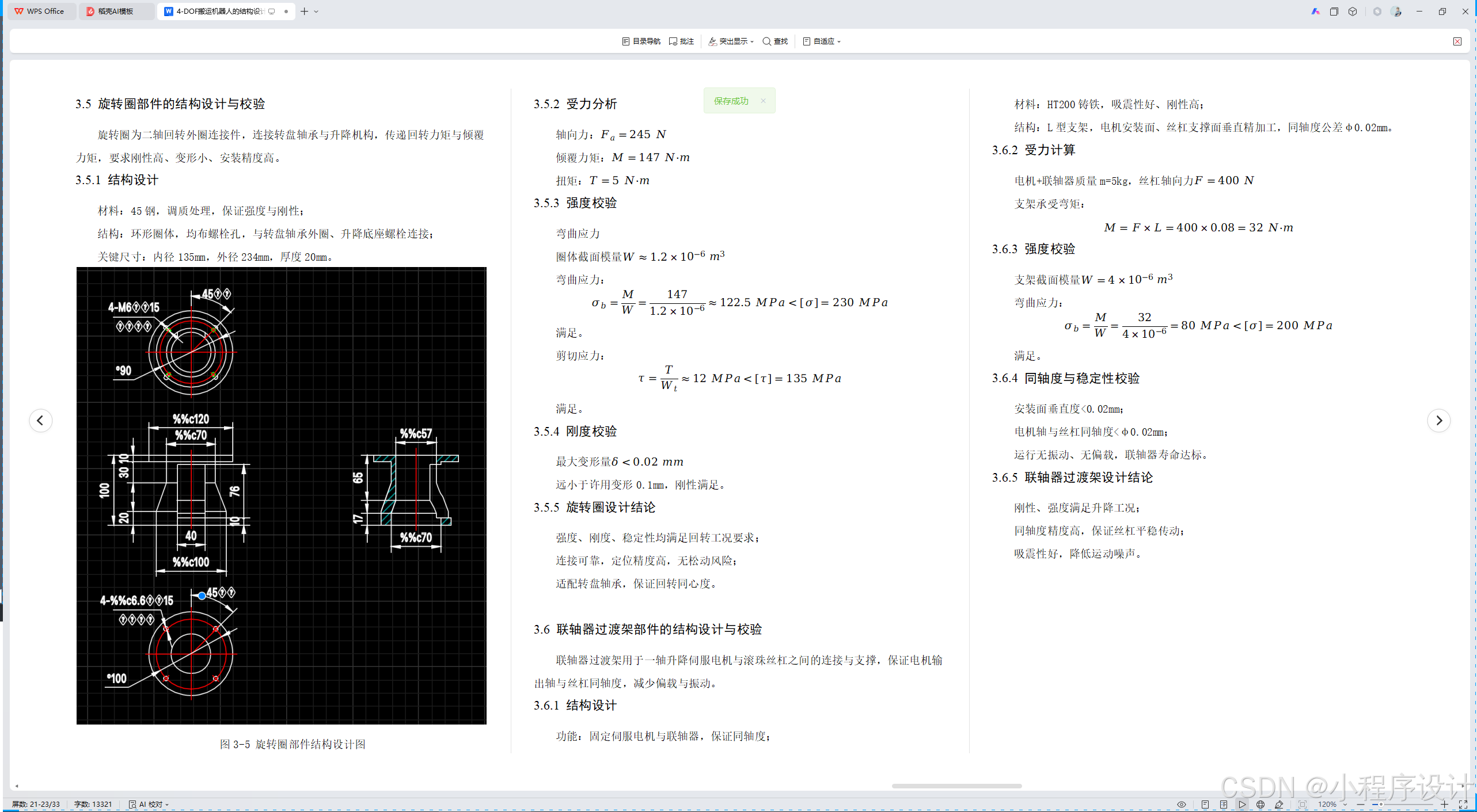

3.5 旋转圈部件的结构设计与校验

3.5.1 结构设计

3.5.2 受力分析

3.5.3 强度校验

3.5.4 刚度校验

3.5.5 旋转圈设计结论

3.6 联轴器过渡架部件的结构设计与校验

3.6.1 结构设计

3.6.2 受力计算

3.6.3 强度校验

3.6.4 同轴度与稳定性校验

3.6.5 联轴器过渡架设计结论

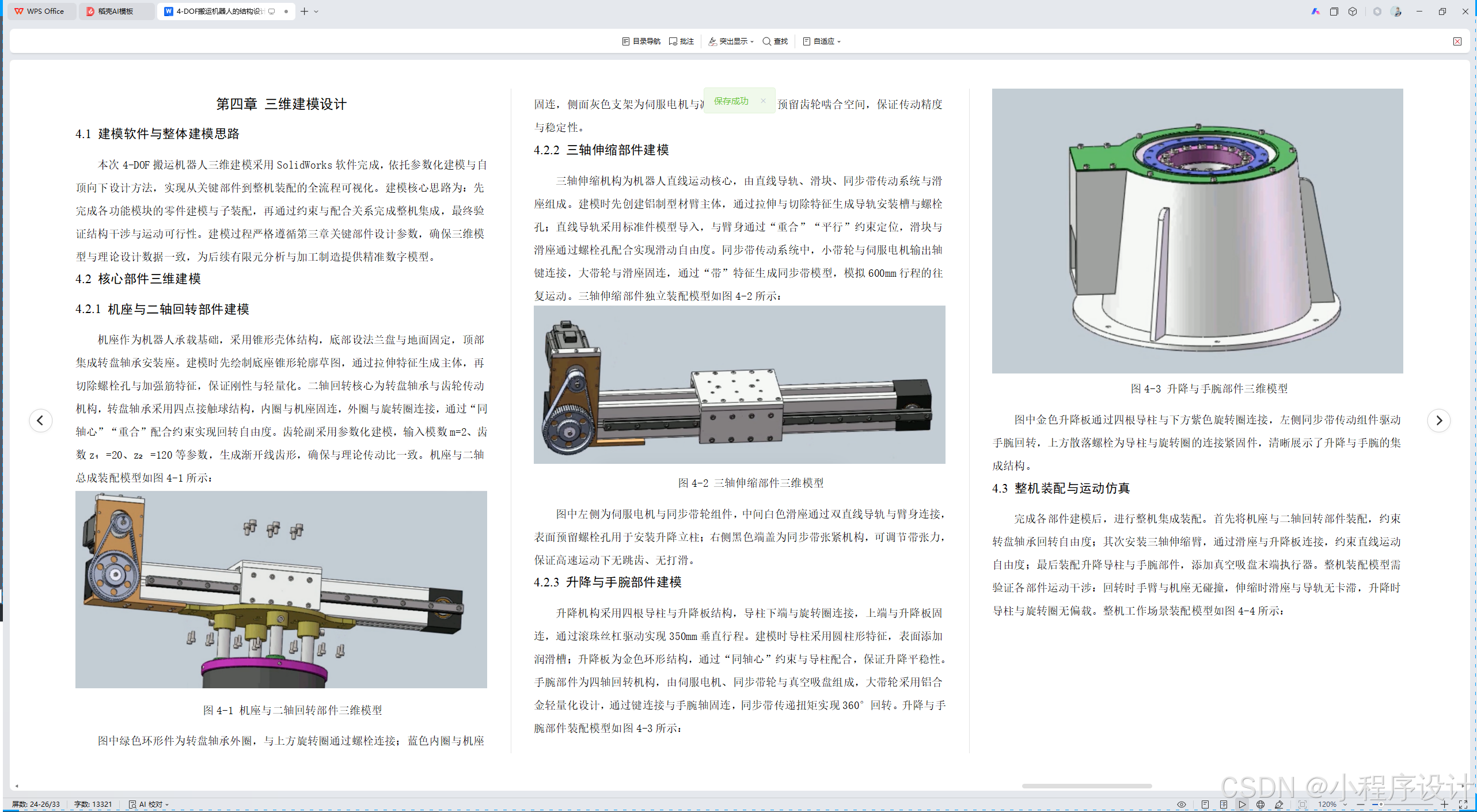

第四章 三维建模设计

4.1 建模软件与整体建模思路

4.2 核心部件三维建模

4.2.1 机座与二轴回转部件建模

4.2.2 三轴伸缩部件建模

4.2.3 升降与手腕部件建模

4.3 整机装配与运动仿真

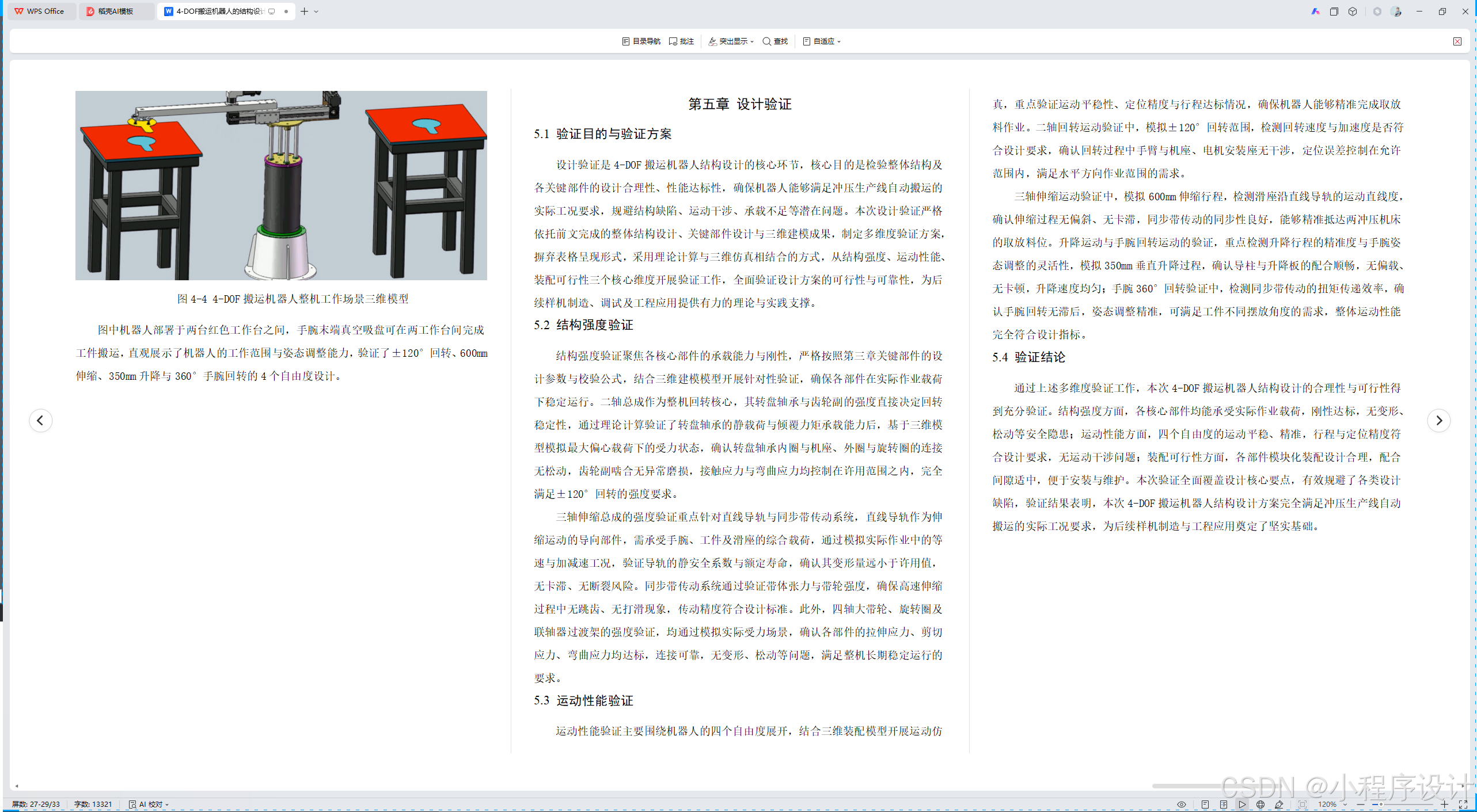

第五章 设计验证

5.1 验证目的与验证方案

5.2 结构强度验证

5.3 运动性能验证

5.4 验证结论

第六章 总结

参考文献

第一章 绪论

1.1 研究背景与意义

在工业4.0与智能制造深度推进的时代背景下，制造业正朝着自动化、柔性化、高精度化方向快速转型，物料搬运作为贯穿生产全流程的核心环节，其自动化水平直接决定生产线效率、作业精度与生产成本。传统人工搬运普遍存在效率低下、劳动强度大、人为误差高、易引发物料破损与安全事故等问题，难以满足现代化生产线连续、稳定、标准化的作业需求。工业机器人凭借高重复精度、高稳定性、可全天候作业等优势，已成为替代人工完成物料转运、上下料、工位传递等任务的关键装备，是制造业转型升级的重要支撑。

四自由度（4-DOF）搬运机器人凭借结构紧凑、成本适中、控制简单、维护便捷等特点，相较于六自由度机器人更适合中低复杂度搬运场景，可通过腰转、肩转、肘转、腕转四个关节实现末端执行器在三维空间内的定位与定向，广泛适配3C电子、轻工制造、小型零部件加工等行业的自动化需求。当前工业现场对中小型搬运机器人提出明确性能指标：负载不低于3kg、工作半径不小于800mm、重复定位精度不高于±0.1mm，同时要求满足10年设计寿命，以匹配长期稳定生产需求。在此背景下，开展基于伺服电机与精密减速器的4-DOF搬运机器人机械结构设计，既能够解决现有小型搬运设备精度不足、结构冗余、适配性差等问题，也符合机械设计与机器人工程领域的工程应用研究方向，具有重要的理论价值与工程实践意义。

本研究的意义体现在两方面：工程应用上，所设计的机器人结构紧凑、运行平稳、成本可控，可直接用于中小企业生产线自动化改造，降低自动化升级门槛，提升生产稳定性与效率，减少维护成本与停机时间；学术与人才培养上，本课题融合机构学、机械设计、强度校核、工程制图等核心知识，通过全流程设计训练工程思维与复杂工程问题解决能力，为后续从业奠定扎实基础。

1.2 国内外研究现状

近年来，少自由度工业机器人因结构与控制优势，成为物料搬运领域研究热点，国内外学者在构型设计、运动学、动力学、结构优化等方面取得大量成果。

国内研究方面，众多学者围绕4-DOF搬运机器人本体结构、运动学与动力学展开系统研究。李爱成完成4-DOF关节式码垛机器人本体设计与运动学分析，确定关节构型参数并验证工作空间合理性，为本体设计提供经典思路；苏萌基于拉格朗日方程建立动力学模型，为动力匹配与性能校核提供理论方法；闫九祥等结合视觉系统开展拆垛机器人结构适配设计，为场景化优化提供参考。国内研究已实现从理论到本体落地，但仍存在与工业实际结合不足、精度与负载匹配不合理、结构冗余等问题，针对≥800mm工作半径与≤±0.1mm重复定位精度的一体化结构设计仍有提升空间。

国外研究方面，欧美、日本等国在少自由度机器人设计与产业化方面处于领先地位。Ying Xu等研究末端执行器动态特性，提出面向性能的结构优化方法；ABB、发那科等企业推出模块化搬运机器人，具备高精度、高稳定性优势，但成本较高，更适配大型生产线，难以满足中小企业需求。国外在轻量化、拓扑优化、新材料应用等方向成果显著，可在保证强度前提下降低自重、提升灵活性，为结构优化提供借鉴。

图1-1 四自由度（4-DOF）搬运机器人

总体来看，4-DOF机器人已形成较完善理论体系，但面向中小型工业场景、兼顾高精度、特定负载与工作半径、长寿命的一体化机械结构设计仍存在研究缺口，本研究以此为切入点，弥补理论与实际应用间的衔接不足。

1.3 研究内容与技术路线

本研究聚焦4-DOF搬运机器人纯机械结构设计，不涉及电控与软件系统，以工业实际指标为约束，完成从方案设计到图纸输出的全流程工作。

主要研究内容包括：

调研与需求分析：梳理国内外研究成果，明确设计约束与技术指标，确定总体设计方向；

传动方案设计：完成四关节传动方案、伺服电机与精密减速器匹配设计，确定安装与连接形式；

详细结构设计：完成底座、大臂、小臂、腕部及关键安装座设计，完成材料选型与尺寸确定，实现轻量化与高刚性平衡；

性能校核：对大臂、小臂、关节轴承等关键件进行强度、刚度、疲劳寿命校核，确保满足10年单班工作制要求；

工程制图：绘制总装配图与关键零件图，完成规范标注，保证可加工性。

术路线采用调研分析→总体方案→传动设计→详细结构→性能校核→工程制图的递进式流程，综合运用文献调研法、理论计算法、数值分析法、方案对比法、工程制图法，基于D-H参数法建立运动学模型，采用机械设计经典公式完成校核，使用CAD与SolidWorks完成三维建模与二维出图，最终形成完整可落地的结构设计方案。

1.4 研究难点与创新点

本研究的主要难点体现在三方面：一是在结构紧凑约束下，实现负载3kg、工作半径800mm、定位精度±0.1mm的指标平衡，避免臂杆变形与传动间隙影响精度；二是关节传动系统集成设计，需兼顾减速器安装空间、刚度、传动效率与定位精度；三是关键零部件在满足强度与寿命前提下实现轻量化，避免自重过大导致动力冗余与运动不稳。

针对以上难点，本研究形成以下创新点：

面向高精度与长寿命的关节传动集成设计：采用伺服电机与精密减速器直连方案，优化安装座结构，减小间隙与变形，保证重复定位精度并满足10年寿命要求；

高刚性轻量化臂杆结构设计：通过截面优化与材料匹配，在保证刚度与强度前提下降低臂杆自重，提升动态响应与运动平稳性；

面向中小企业的低成本紧凑化设计：在满足核心性能指标同时简化结构、控制成本，降低自动化改造门槛，提升场景适配性。

本章系统阐述研究背景、意义、国内外现状、内容路线及难点创新，为后续结构设计、分析与校核奠定理论与框架基础，明确研究目标与技术路径。

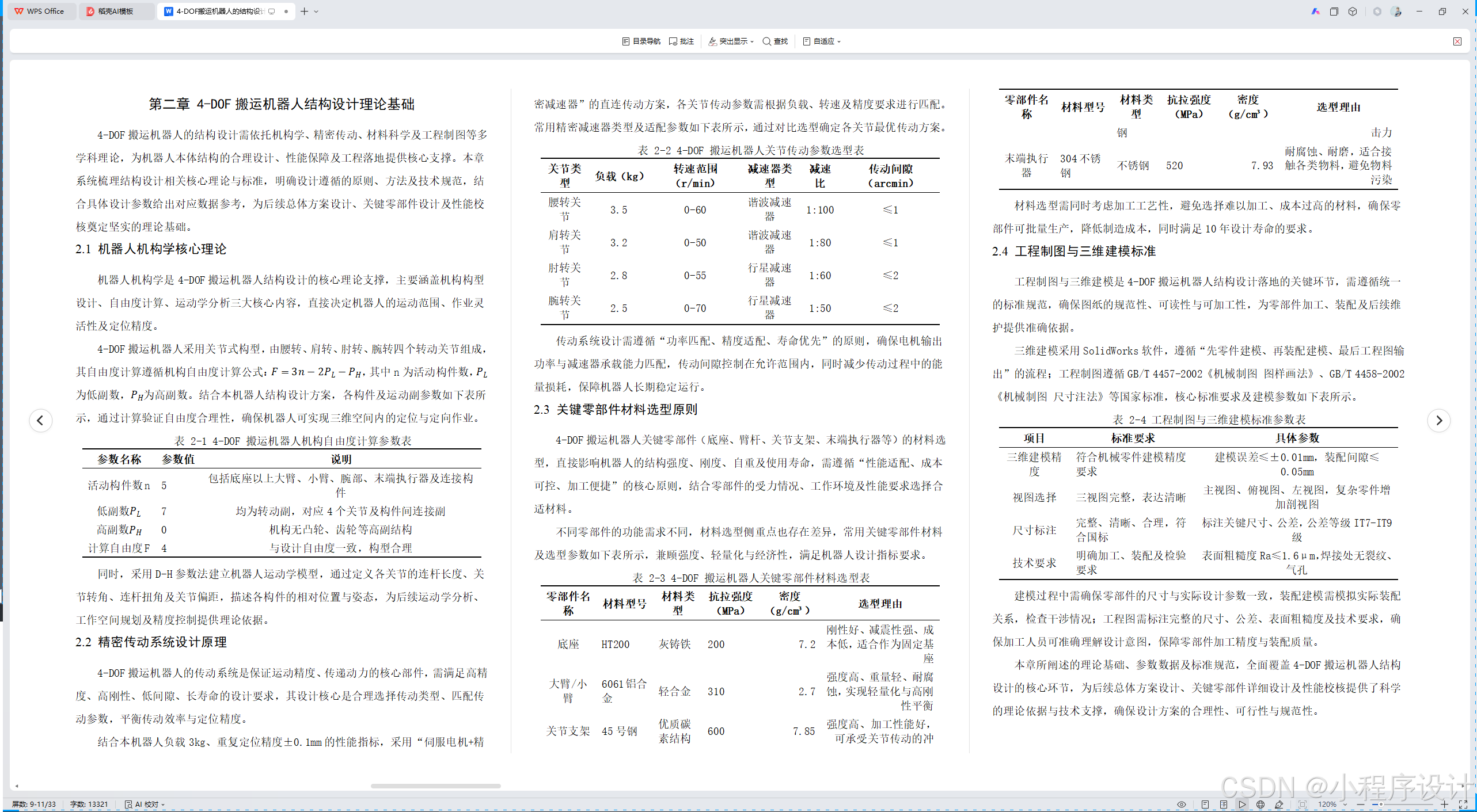

第二章 4-DOF搬运机器人结构设计理论基础

4-DOF搬运机器人的结构设计需依托机构学、精密传动、材料科学及工程制图等多学科理论，为机器人本体结构的合理设计、性能保障及工程落地提供核心支撑。本章系统梳理结构设计相关核心理论与标准，明确设计遵循的原则、方法及技术规范，结合具体设计参数给出对应数据参考，为后续总体方案设计、关键零部件设计及性能校核奠定坚实的理论基础。

2.1 机器人机构学核心理论

机器人机构学是4-DOF搬运机器人结构设计的核心理论支撑，主要涵盖机构构型设计、自由度计算、运动学分析三大核心内容，直接决定机器人的运动范围、作业灵活性及定位精度。

4-DOF搬运机器人采用关节式构型，由腰转、肩转、肘转、腕转四个转动关节组成，其自由度计算遵循机构自由度计算公式：

，其中n为活动构件数，

为低副数，

为高副数。结合本机器人结构设计方案，各构件及运动副参数如下表所示，通过计算验证自由度合理性，确保机器人可实现三维空间内的定位与定向作业。

表 2-1 4-DOF 搬运机器人机构自由度计算参数表

同时，采用D-H参数法建立机器人运动学模型，通过定义各关节的连杆长度、关节转角、连杆扭角及关节偏距，描述各构件的相对位置与姿态，为后续运动学分析、工作空间规划及精度控制提供理论依据。

2.2 精密传动系统设计原理

4-DOF搬运机器人的传动系统是保证运动精度、传递动力的核心部件，需满足高精度、高刚性、低间隙、长寿命的设计要求，其设计核心是合理选择传动类型、匹配传动参数，平衡传动效率与定位精度。

结合本机器人负载3kg、重复定位精度±0.1mm的性能指标，采用“伺服电机+精密减速器”的直连传动方案，各关节传动参数需根据负载、转速及精度要求进行匹配。常用精密减速器类型及适配参数如下表所示，通过对比选型确定各关节最优传动方案。

表 2-2 4-DOF 搬运机器人关节传动参数选型表

传动系统设计需遵循“功率匹配、精度适配、寿命优先”的原则，确保电机输出功率与减速器承载能力匹配，传动间隙控制在允许范围内，同时减少传动过程中的能量损耗，保障机器人长期稳定运行。

2.3 关键零部件材料选型原则

4-DOF搬运机器人关键零部件（底座、臂杆、关节支架、末端执行器等）的材料选型，直接影响机器人的结构强度、刚度、自重及使用寿命，需遵循“性能适配、成本可控、加工便捷”的核心原则，结合零部件的受力情况、工作环境及性能要求选择合适材料。

不同零部件的功能需求不同，材料选型侧重点也存在差异，常用关键零部件材料及选型参数如下表所示，兼顾强度、轻量化与经济性，满足机器人设计指标要求。

表 2-3 4-DOF 搬运机器人关键零部件材料选型表

材料选型需同时考虑加工工艺性，避免选择难以加工、成本过高的材料，确保零部件可批量生产，降低制造成本，同时满足10年设计寿命的要求。

2.4 工程制图与三维建模标准

工程制图与三维建模是4-DOF搬运机器人结构设计落地的关键环节，需遵循统一的标准规范，确保图纸的规范性、可读性与可加工性，为零部件加工、装配及后续维护提供准确依据。

三维建模采用SolidWorks软件，遵循“先零件建模、再装配建模、最后工程图输出”的流程；工程制图遵循GB/T 4457-2002《机械制图 图样画法》、GB/T 4458-2002《机械制图 尺寸注法》等国家标准，核心标准要求及建模参数如下表所示。

表 2-4 工程制图与三维建模标准参数表

建模过程中需确保零部件的尺寸与实际设计参数一致，装配建模需模拟实际装配关系，检查干涉情况；工程图需标注完整的尺寸、公差、表面粗糙度及技术要求，确保加工人员可准确理解设计意图，保障零部件加工精度与装配质量。

本章所阐述的理论基础、参数数据及标准规范，全面覆盖4-DOF搬运机器人结构设计的核心环节，为后续总体方案设计、关键零部件详细设计及性能校核提供了科学的理论依据与技术支撑，确保设计方案的合理性、可行性与规范性。

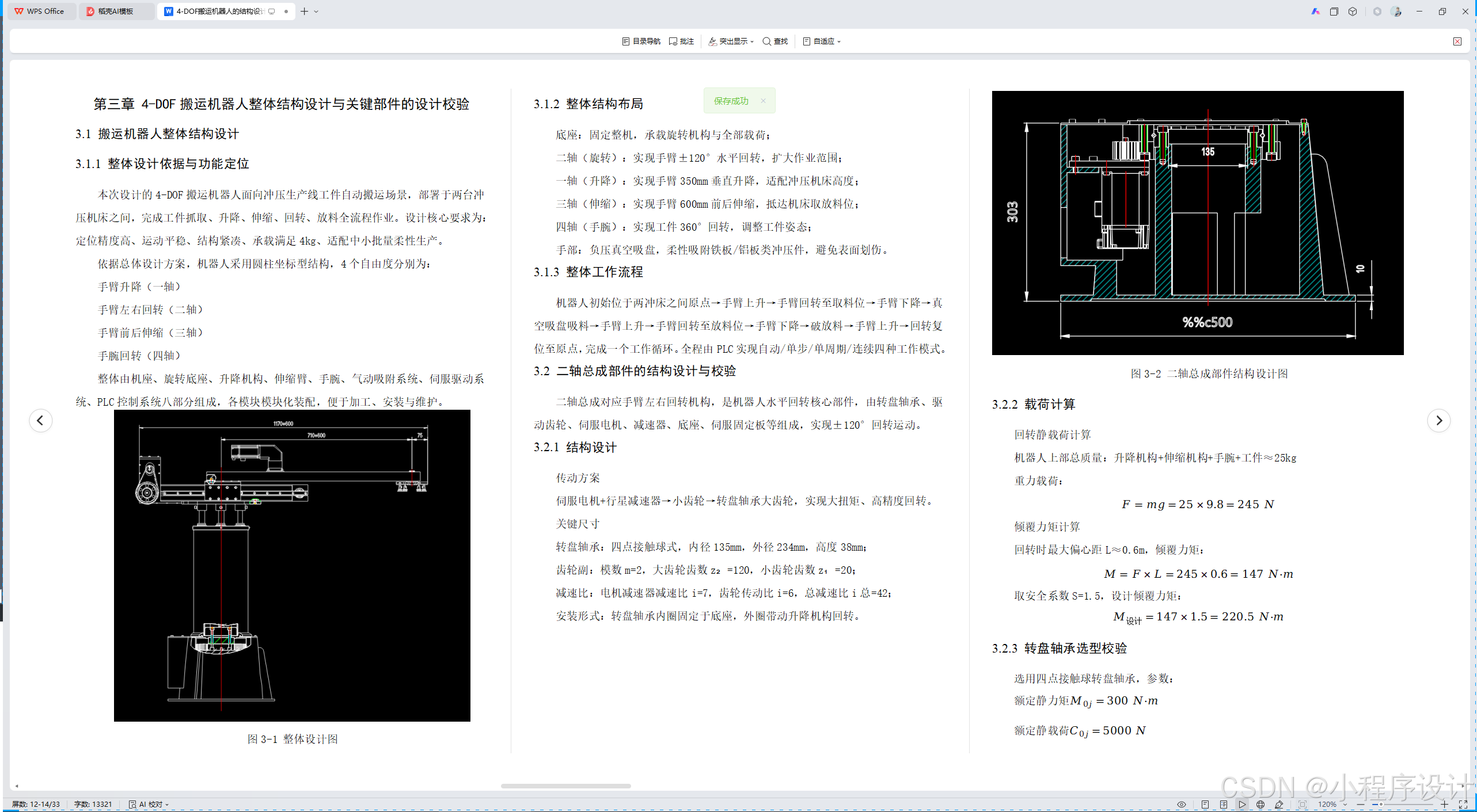

第三章 4-DOF搬运机器人整体结构设计与关键部件的设计校验

3.1 搬运机器人整体结构设计

3.1.1 整体设计依据与功能定位

本次设计的4-DOF搬运机器人面向冲压生产线工件自动搬运场景，部署于两台冲压机床之间，完成工件抓取、升降、伸缩、回转、放料全流程作业。设计核心要求为：定位精度高、运动平稳、结构紧凑、承载满足4kg、适配中小批量柔性生产。

依据总体设计方案，机器人采用圆柱坐标型结构，4个自由度分别为：

手臂升降（一轴）

手臂左右回转（二轴）

手臂前后伸缩（三轴）

手腕回转（四轴）

整体由机座、旋转底座、升降机构、伸缩臂、手腕、气动吸附系统、伺服驱动系统、PLC控制系统八部分组成，各模块模块化装配，便于加工、安装与维护。

图3-1 整体设计图

3.1.2 整体结构布局

底座：固定整机，承载旋转机构与全部载荷；

二轴（旋转）：实现手臂±120°水平回转，扩大作业范围；

一轴（升降）：实现手臂350mm垂直升降，适配冲压机床高度；

三轴（伸缩）：实现手臂600mm前后伸缩，抵达机床取放料位；

四轴（手腕）：实现工件360°回转，调整工件姿态；

手部：负压真空吸盘，柔性吸附铁板/铝板类冲压件，避免表面划伤。

3.1.3 整体工作流程

机器人初始位于两冲床之间原点→手臂上升→手臂回转至取料位→手臂下降→真空吸盘吸料→手臂上升→手臂回转至放料位→手臂下降→破放料→手臂上升→回转复位至原点，完成一个工作循环。全程由PLC实现自动/单步/单周期/连续四种工作模式。

3.2 二轴总成部件的结构设计与校验

二轴总成对应手臂左右回转机构，是机器人水平回转核心部件，由转盘轴承、驱动齿轮、伺服电机、减速器、底座、伺服固定板等组成，实现±120°回转运动。

3.2.1 结构设计

传动方案

伺服电机+行星减速器→小齿轮→转盘轴承大齿轮，实现大扭矩、高精度回转。

关键尺寸

转盘轴承：四点接触球式，内径135mm，外径234mm，高度38mm；

齿轮副：模数m=2，大齿轮齿数z₂=120，小齿轮齿数z₁=20；

减速比：电机减速器减速比i=7，齿轮传动比i=6，总减速比i总=42；

安装形式：转盘轴承内圈固定于底座，外圈带动升降机构回转。

图3-2 二轴总成部件结构设计图

3.2.2 载荷计算

回转静载荷计算

机器人上部总质量：升降机构+伸缩机构+手腕+工件≈25kg

重力载荷：

倾覆力矩计算

回转时最大偏心距L≈0.6m，倾覆力矩：

取安全系数S=1.5，设计倾覆力矩：

3.2.3 转盘轴承选型校验

选用四点接触球转盘轴承，参数：

额定静力矩

额定静载荷

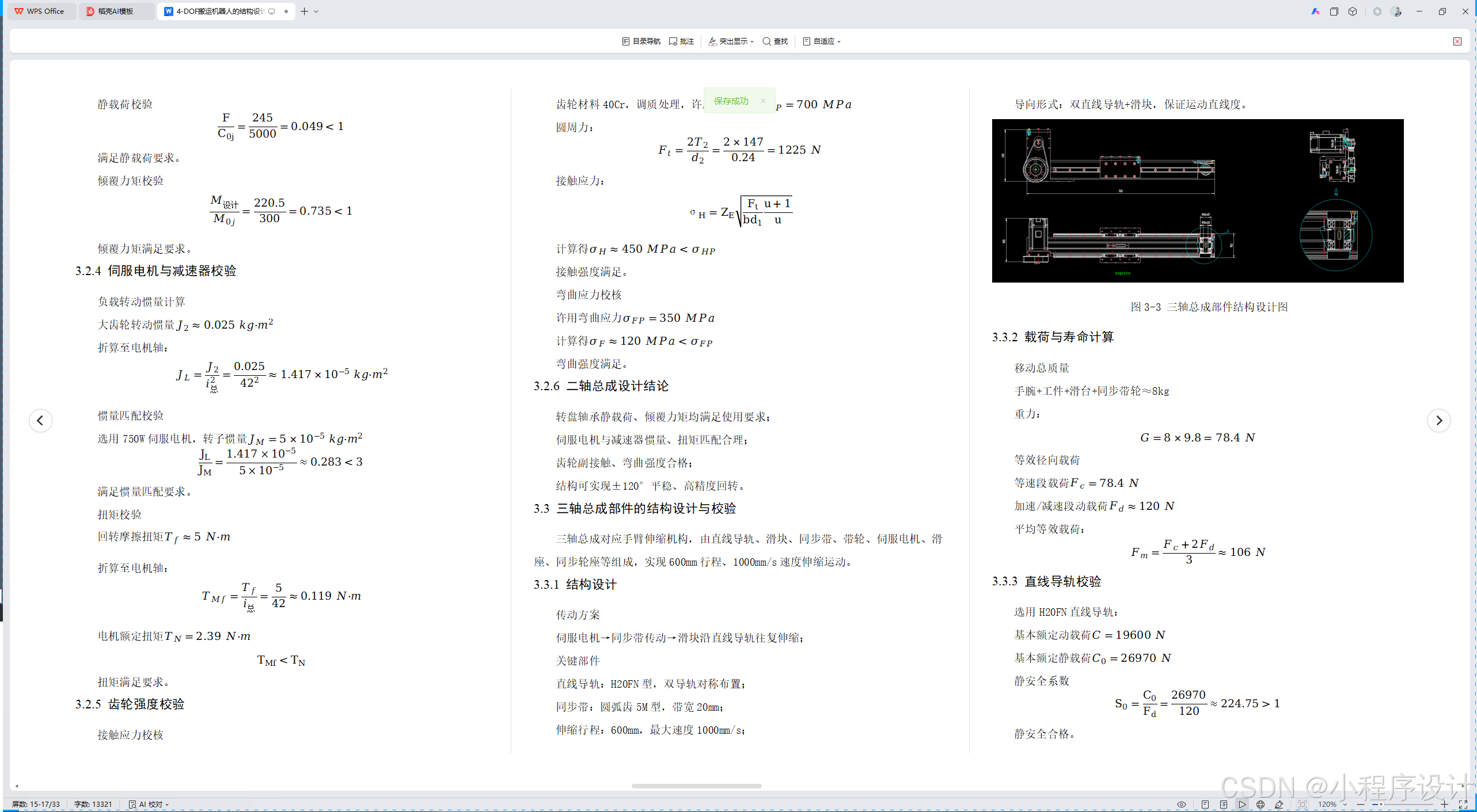

静载荷校验

满足静载荷要求。

倾覆力矩校验

倾覆力矩满足要求。
