FYZN PcbDesigner — 让 PCB 设计更直观、更高效（2）

FYZN PcbDesigner — 让 PCB 设计更直观、更高效（2）

为什么选择 PcbDesigner？

看得见的 3D 世界。 别人还在二维平面上猜测焊盘、走线与阻焊层的真实样貌时，PcbDesigner 已经带你"走进"电路板——旋转视角、剖开板体、透视内层，亲眼看清每一层铜、每一滴绿油、每一个元件的立体姿态。

与主流文件格式无缝衔接。 直接打开、编辑并保存 PcbDoc 文件，无需格式转换，跨工具协作零门槛。

v1.0.1 核心亮点

🔍 3D 视图，所见即所得

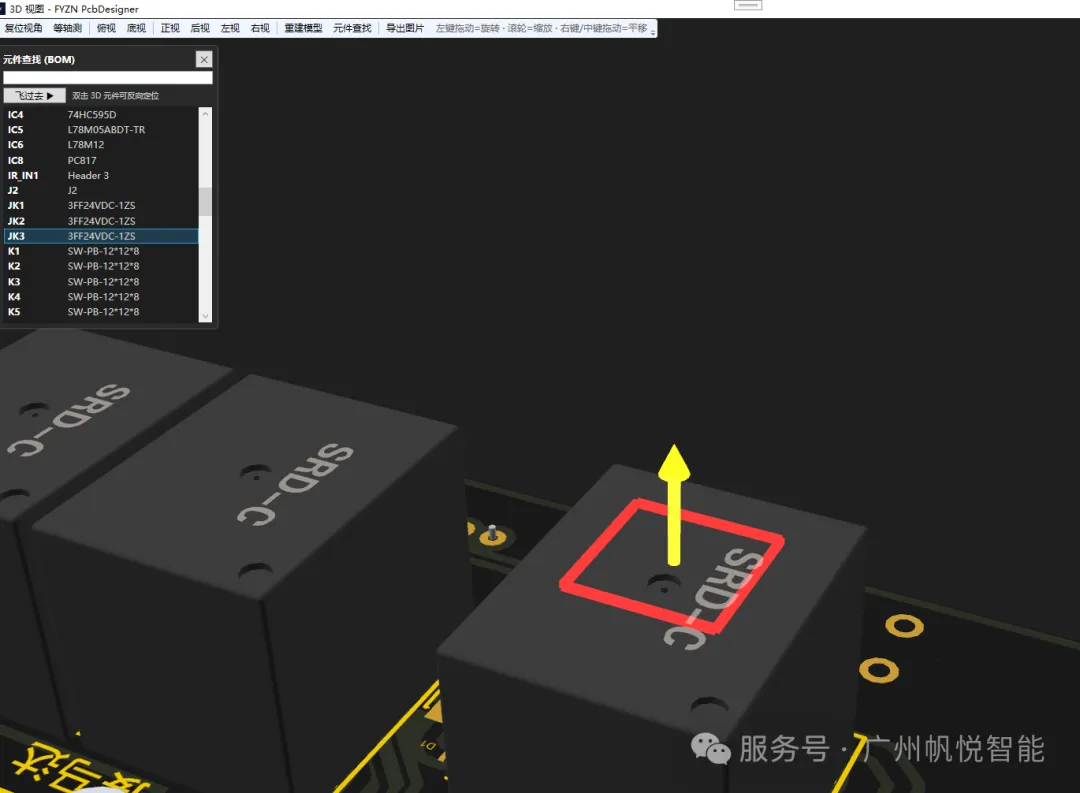

• BOM 与 3D 双向联动：在 BOM 列表点选元件，3D 视图自动高亮并"飞过去"对准；在 3D 视图双击元件，也能反向定位到 BOM——找元件、核对装配，一秒钟的事
• 板基半透明透视：一键开启"透视内层"，半透明的板基让你直接看到板下的底层铜与元件
• 3D 剖切视图：像切开蛋糕一样切开板子，拖动滑块查看板厚剖面，层叠结构一目了然
• 多视角快捷切换：等轴测、底视、后视、左视、右视一键切换，侧视统一 45° 俯角，立体感十足
• 一键导出 7 视角图片：告别逐角度截图，一次生成整套视角 PNG

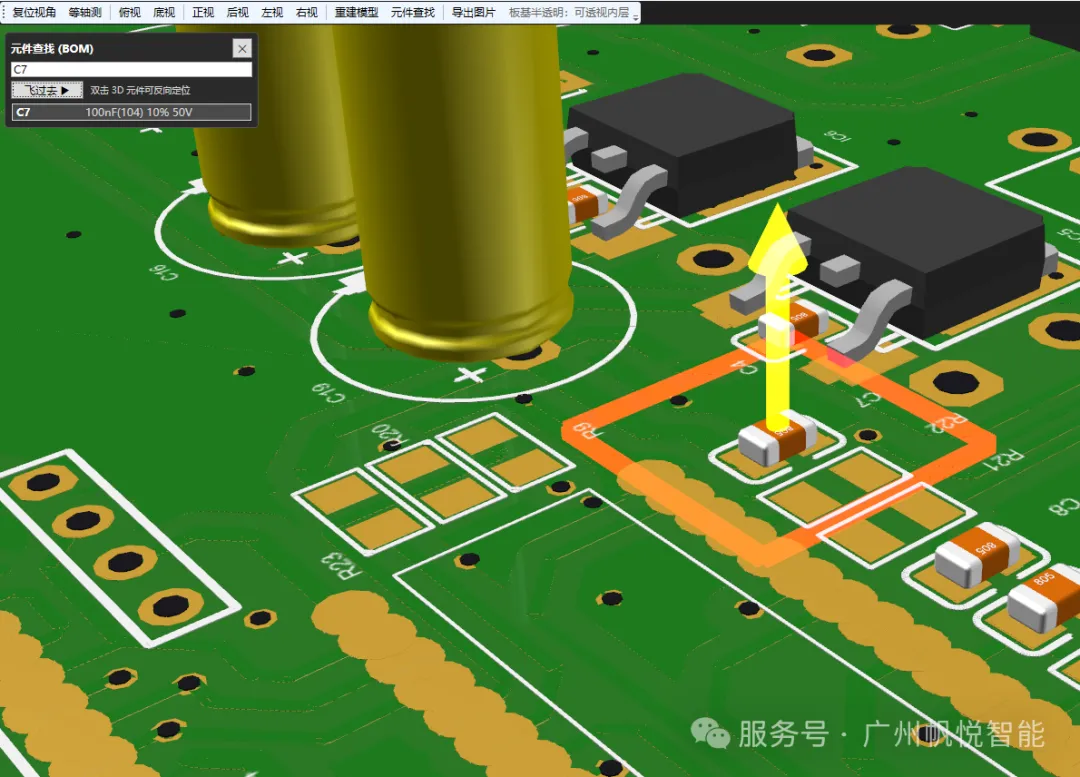

• 元件查找（BOM）：按位号 / 型号 / 封装搜索元件，图中红色闪烁框 + 箭头精准指出位置

🎨 逼真的板面效果

• 丝印文字清晰锐利：彻底消除 3D 视图下文字的黑底 / 黑色阴影，放大后字形依然清晰可辨，顶层底层文字均正确可读
• 配色方案一键切换：内置"蓝油白字"“绿油白字”"白油黑字"等组合，阻焊与丝印颜色实时联动，效果即时呈现
• 阻焊更真实：焊盘与过孔自动开窗，露出金属光泽；绿油盖铜处实色、空白处透出底色，接近真实板卡外观
• 金属质感铜皮：顶底层铜皮呈现金属金色，与真实板卡工艺一致

⚙️ 设计规则与多层板支持

• 设计规则总览：按类别查看全部设计规则（间距、线宽、阻焊外扩等），已禁用规则清晰标注
• 多层板完整支持：图层树完整显示全部层（含中间铜层），中间层自动分配颜色
• 底图 1:1 导入：按扫描 DPI 自动换算真实尺寸，层间对位更精准
• 测量工具升级：取消网格吸附，多条固定标注可同时显示

⚡ 稳定流畅的体验

• 软件整体显卡加速检测：状态栏实时显示加速状态，性能一目了然
• 导出后台化：导出图片在后台执行，界面不再卡死
• 大板流畅：焊盘 / 过孔数量繁多的复杂板卡也能顺畅打开与浏览

适用人群

获取与了解更多

立即获取

• 通过官方渠道下载最新安装包（当前版本 v1.0.1），开箱即用、无需注册
• 直接打开、编辑并保存 PcbDoc 文件，与现有设计流程无缝衔接，跨工具协作零门槛

随附文档

• 功能总览、快捷键手册、技术详解、项目结构说明等完整文档随软件一同提供
• 版本更新记录持续更新，新功能与优化一目了然

反馈与支持

• 使用中遇到问题或有功能建议，欢迎反馈，我们会持续迭代、快速响应

立即体验

打开 PcbDesigner，导入你的 PcbDoc，按下 F 键或切换到 3D 视图——见证一块电路板以真实的立体姿态呈现在你眼前。

FYZN PcbDesigner：看得见的电路，触得到的灵感。
