阅读时间：约6分钟
适用人群：从事旋转机械振动监测与现场动平衡的测试工程师、LabVIEW上位机软件开发者，以及需要在数据采集系统上实现实时动平衡算法的工程技术人员。
一、背景与问题现象
在旋转机械领域，主轴卡盘、飞轮、皮带轮、风扇叶轮、砂轮以及各类短粗转子在制造与装配过程中难免存在质量分布不均匀。这种不平衡在转子旋转时会产生与转速同频（1X）的离心激振力，导致轴承座与支撑结构出现明显的振动。振动幅值随转速升高而迅速增大，严重时会影响加工精度、缩短轴承寿命，甚至引发安全事故。

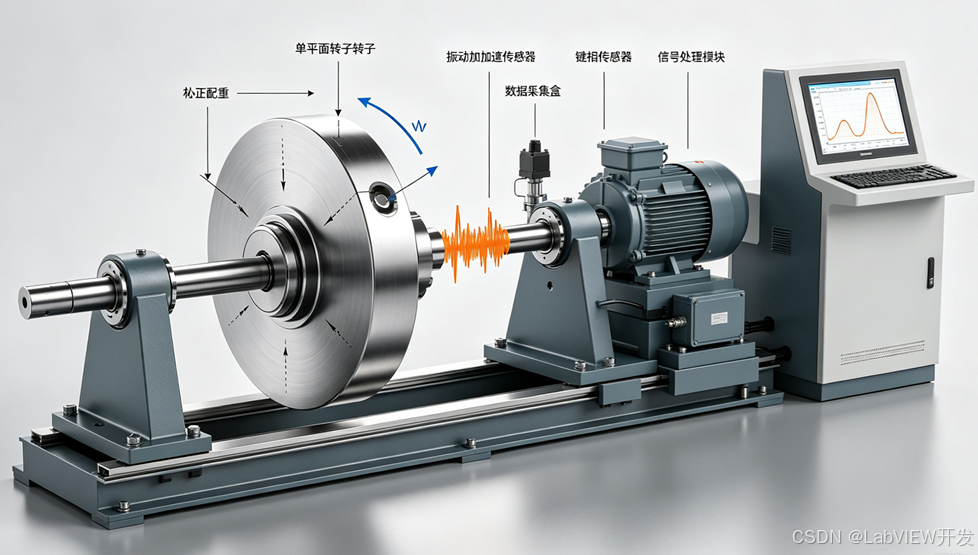

工程上消除不平衡的标准做法是动平衡，即通过在转子的校正平面上添加或去除配重，使转子质量中心恢复到旋转轴线上。根据转子的几何特征与工作转速，动平衡分为单面动平衡与双面动平衡两类。对于长度直径比较小、且工作转速远低于一阶临界转速的刚性转子，不平衡量可以等效集中在一个校正平面内，采用单面动平衡即可满足要求。
实际工程中，这类平衡算法常先用MATLAB等数值软件离线验证，但离线程序难以满足现场实时采集与在线显示的需求。将算法移植到LabVIEW环境，借助其数据流编程方式与NI数据采集（DAQmx）硬件的深度集成，可以构建一套具备实时数据采集、在线振动分析、配重自动计算能力的动平衡模块。
二、原理与机制分析
### 2.1 不平衡振动的向量特征
转子存在不平衡量时，支撑处的振动信号近似为以转频为主导的周期信号。在稳态工况下，该振动可以用一个旋转向量来描述，即包含幅值与相位的复数，记为V0。其中幅值反映不平衡的严重程度，相位则对应不平衡质量在圆周上的方位角。相位测量需要一个与转子转角严格同步的参考信号，通常由安装在转轴上的键相槽配合光电传感器或电涡流传感器产生，每转输出一个脉冲，作为相位零点。
### 2.2 影响系数法的数学模型
单面动平衡的核心算法是影响系数法，其原理是线性叠加。在转子校正平面上加一已知试重W（含质量与安装角度），测量试重前后的振动向量V0与V1，即可求出该平面的影响系数α：
α = (V1 − V0) / W
影响系数α描述了单位试重在指定转速下引起的振动向量变化，它同时隐含了系统结构、支承刚度、传感器位置等全部现场因素。由于线性系统满足叠加原理，为消除初始不平衡振动V0，所需配重Wc应满足：
Wc = −V0 / α
因此，整个计算过程本质上是在复平面内做复数减法与除法。工程实现时可用向量图方法手算，也可以直接利用复数运算库完成。若一次加配重后残余振动仍不满足要求，可重复该流程进行二次修正，即把残余振动作为新的初始振动再次求影响系数。
### 2.3 单面与双面的区别
单面平衡仅校正一个平面，适用于短粗刚性转子；双面平衡需要在两个校正平面上分别施加两组配重，用于长度较长的转子。两者的算法框架一致，但双面平衡涉及两组影响系数（自影响系数与互影响系数），需要解二元复数线性方程组，计算复杂度明显增加。因此，符合单面假设的转子没有必要套用双面代码，反之亦然。
三、实现方法与解决方案
### 3.1 实时数据采集架构
实时性问题正是离线算法移植的关键。MATLAB实现实时采集时，常受解释执行效率、底层采集卡驱动兼容性与内存管理方式的制约，难以稳定保证采样不丢点。在LabVIEW中，应使用DAQmx函数库建立数据采集任务：
· 使用DAQmx创建虚拟通道函数，配置加速度计、速度传感器或电涡流位移传感器的量程与IEPE供电，输入终端可接振动传感器。
· 使用DAQmx定时属性节点配置连续采样模式与采样率，采样率一般取转频的几十倍以上，并启用硬件定时保证采样间隔均匀。
· 使用DAQmx读取函数以双缓冲方式循环读取振动数据与转速脉冲计数值，通过队列或局部变量将采集数据送入处理循环，保证显示与计算不阻塞采集。
转速与相位参考同样通过DAQmx计数器通道读取键相脉冲，计算当前转速与每转起始相位，为后续阶次分析提供同步基准。
### 3.2 振动特征提取
在采集到的时域信号中，需要提取1X转频分量的幅值与相位。推荐采用以下流程：
· 对振动信号加窗（如汉宁窗）后调用FFT函数，得到幅值谱与相位谱，转频分量直接对应频谱中幅值最大的谱线。
· 由于FFT的频谱分辨率受采样点数限制，必要时对采样点数与采样率加以约束，使转频谱线对准整数倍频率分辨率，减少泄漏。
· 借助键相脉冲给出的转速，换算转频并定位对应谱线；若存在电网干扰或结构固有频率等非转频成分，可通过带通滤波或阶次跟踪加以抑制。
· 利用复数运算函数，将幅值与相位合成振动向量，供影响系数法使用。
### 3.3 影响系数法程序化
在LabVIEW程序框图中，可以使用复数运算节点（复数相减、复数除法）完成向量运算，也可以使用数值公式节点或数学脚本节点封装MATLAB风格的公式。程序按以下状态组织：
· 状态一：采集初始振动V0并显示幅值与相位。
· 状态二：停机在指定校正角度安装试重W，再次采集振动V1，计算影响系数α。
· 状态三：由α与V0计算配重Wc的质量与角度，显示配重安装位置。
· 状态四（可选）：拆除试重并安装配重后复测残余振动，验证是否达标。
为保证现场可操作性，前面板应提供转速、振动幅值、相位、试重质量、校正半径等输入控件，以及矢量图显示控件，直观展示V0、V1与Wc之间的向量关系。
四、关键设计要点与易错点
### 4.1 勿将"动平衡"与"倒立摆控制"混淆
现场常有一种误解，认为单面动平衡与倒立摆（平衡杆）控制是同一类问题。实际上，倒立摆是通过闭环反馈不断调整执行机构使不稳定系统保持直立，属于控制稳定性问题；而旋转机械动平衡是消除转子质量偏心产生的周期性激振力，属于振动校正问题，两者原理与实现完全不同。动平衡模块中不应引入反馈控制逻辑。
### 4.2 相位参考的准确性
相位测量的关键是键相脉冲的可靠性。键相传感器安装松动、槽位不清、每转多脉冲等都会使相位产生系统性误差，进而导致配重角度计算错误。应确保每转恰好产生一个稳定脉冲，并验证相位在固定不平衡下具有重复性。
### 4.3 同步采样与谱分析约束
FFT要求采样序列平稳且采样率稳定，若采样不同步或存在丢点，转频相位会在每次分析中漂移。建议采样点数固定、每帧对应整倍数转数，并优先使用硬件定时连续采集。分析前还应确认信号未发生削波饱和，幅值读数是有效值还是峰值需统一约定。
### 4.4 影响系数的合理性判断
影响系数α应在合理的数量级范围，若两次测量结果几乎无差别（V1≈V0），说明试重过小或传感器未真正响应转频振动，据此计算的配重将失去意义。加试重时应记录其质量与安装角度的正负约定，避免方向性错误。
五、实践建议与小结
实现单面动平衡模块时，建议按以下步骤推进：
· 先用现场实测或仿真数据离线验证影响系数法程序，确认复数运算与配重角度换算无误，再接入实时采集。
· 明确单面平衡的适用前提：转子长度直径比较小、工作转速远低于临界转速，若不满足应改用双面平衡。
· 优先保证采集链路稳定，将"不漏点、相位可重复"作为实时系统的验收指标。
· 前面板提供完整的现场操作指引，包括试重安装、配重换算、残余振动校验等步骤，减少误操作。
· 对常见传感器类型（IEPE加速度计、电涡流传感器）与量程做参数化设计，便于现场更换。
总体而言，单面动平衡算法本身并不复杂，其工程难点在于实时数据采集的稳定性与转频振动的准确提取。借助LabVIEW与DAQmx在数据采集方面的天然优势，结合影响系数法向量运算，可以在较短时间内搭建出具备现场实用价值的实时动平衡模块，并在此基础上扩展为双面平衡功能。
