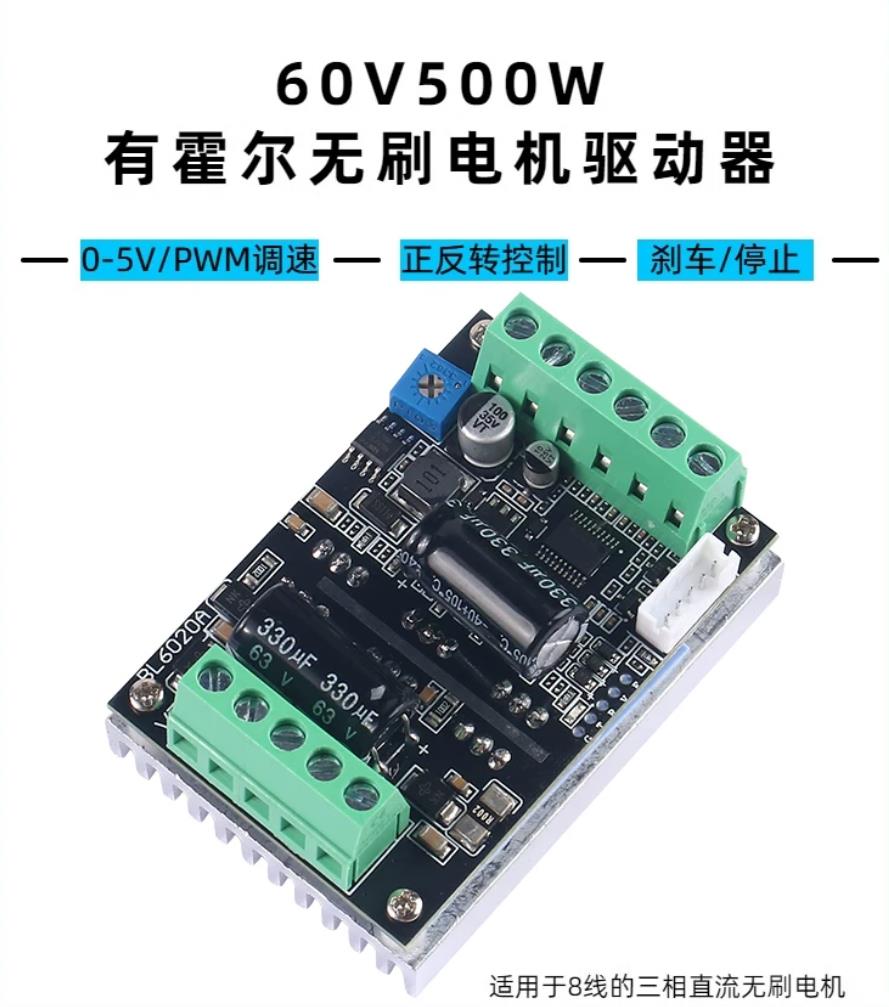

BL6020A 500W 有霍尔无刷电机驱动板

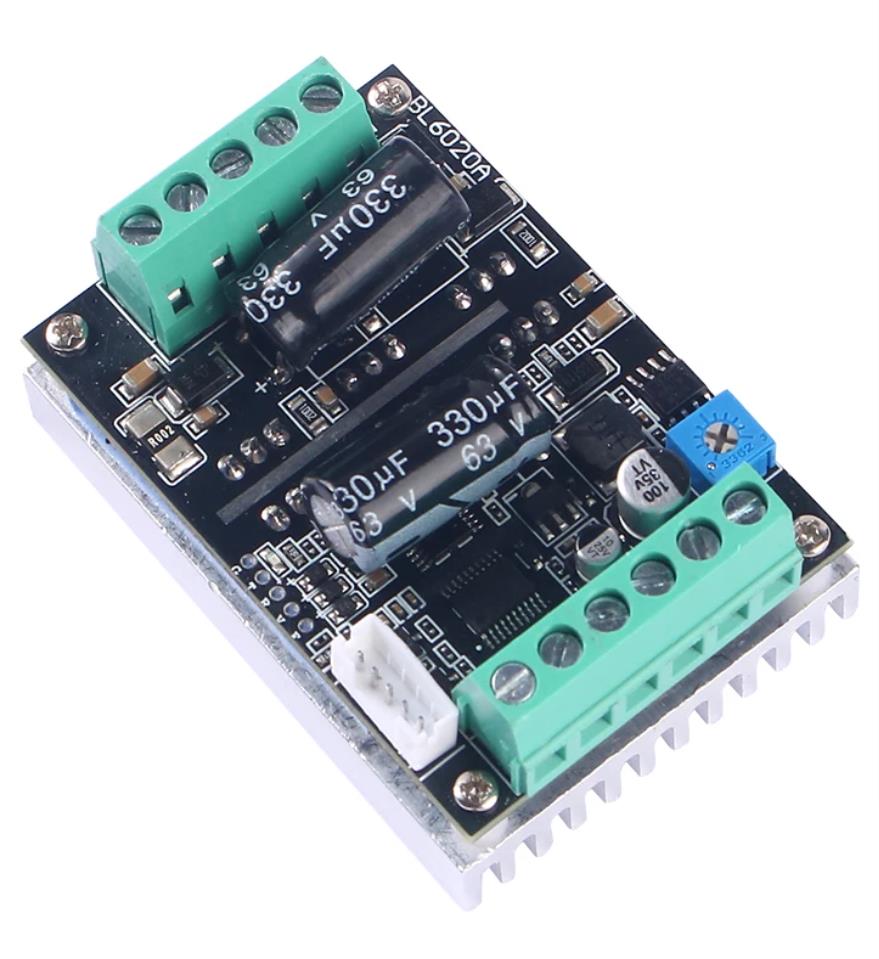

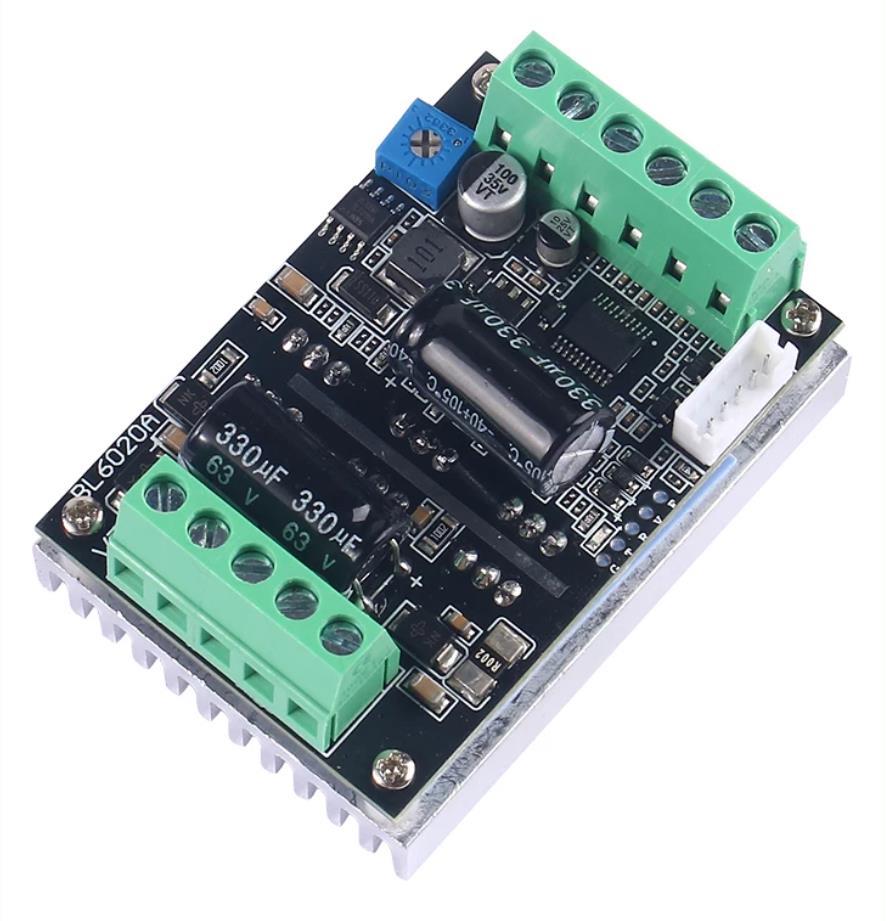

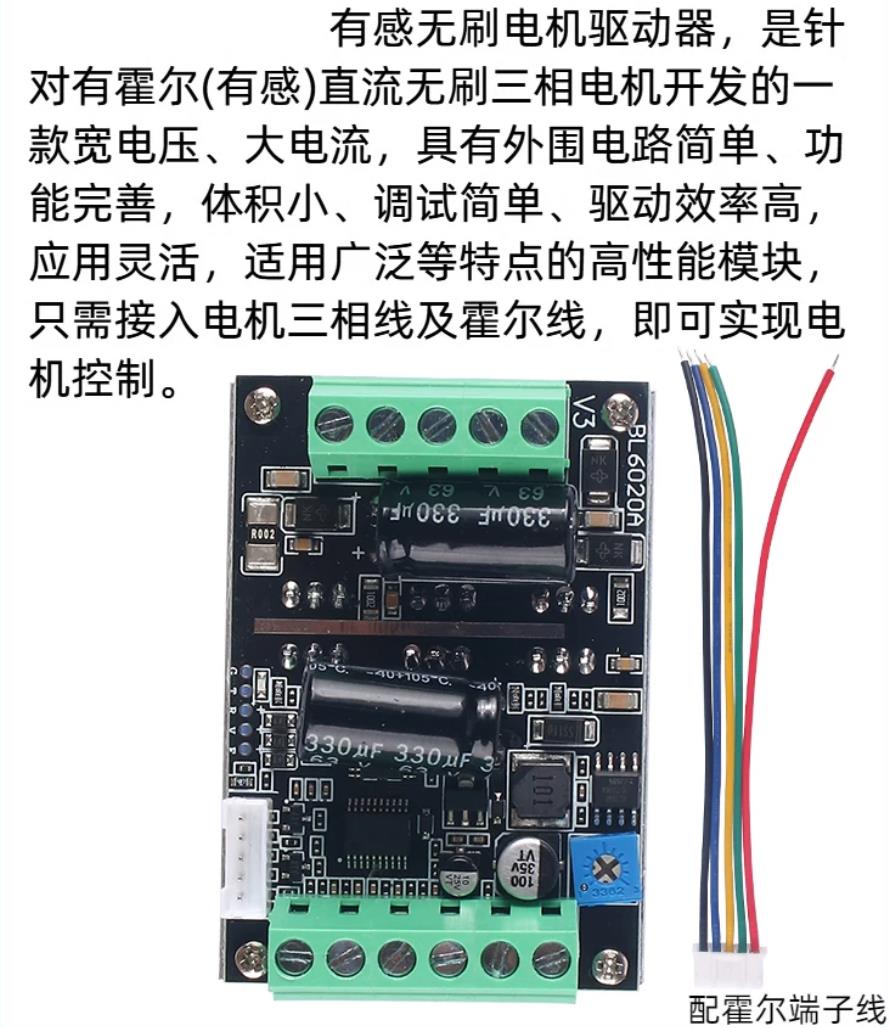

BL6020A 是一款有感（带霍尔）三相直流无刷电机驱动器，黑版大功率型号，支持最高 60V 供电，功率 500W，专门驱动 8 线带霍尔 BLDC 无刷电机。板载散热铝片，功率余量充足，支持电位器本地调速、0‑5V 模拟电压调速、PWM 调速，具备正反转、硬件刹车功能，可外接单片机、Arduino、ESP32 实现自动化控制，广泛用于 DIY 小车、工业改装、模型设备、小型动力机构。

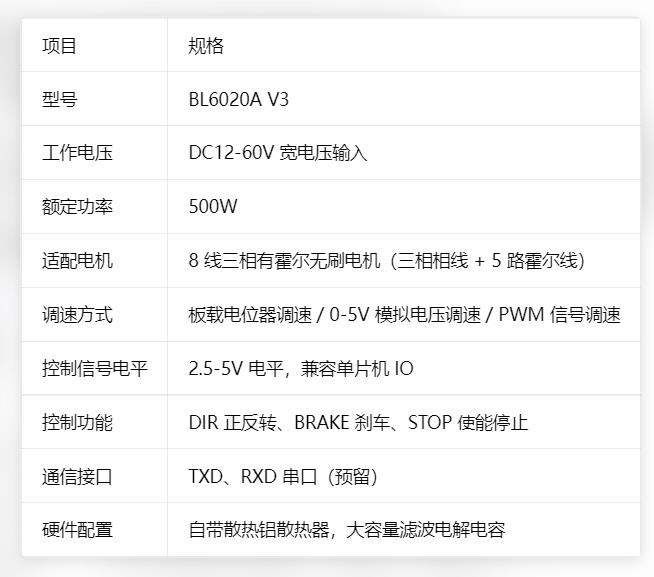

1、核心电气参数

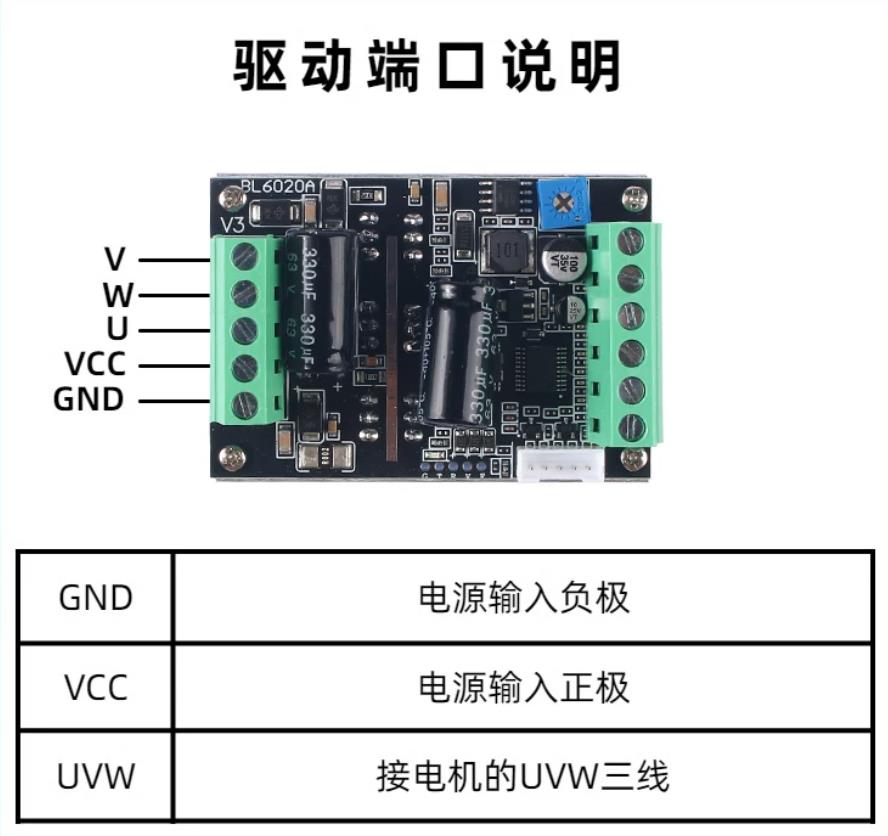

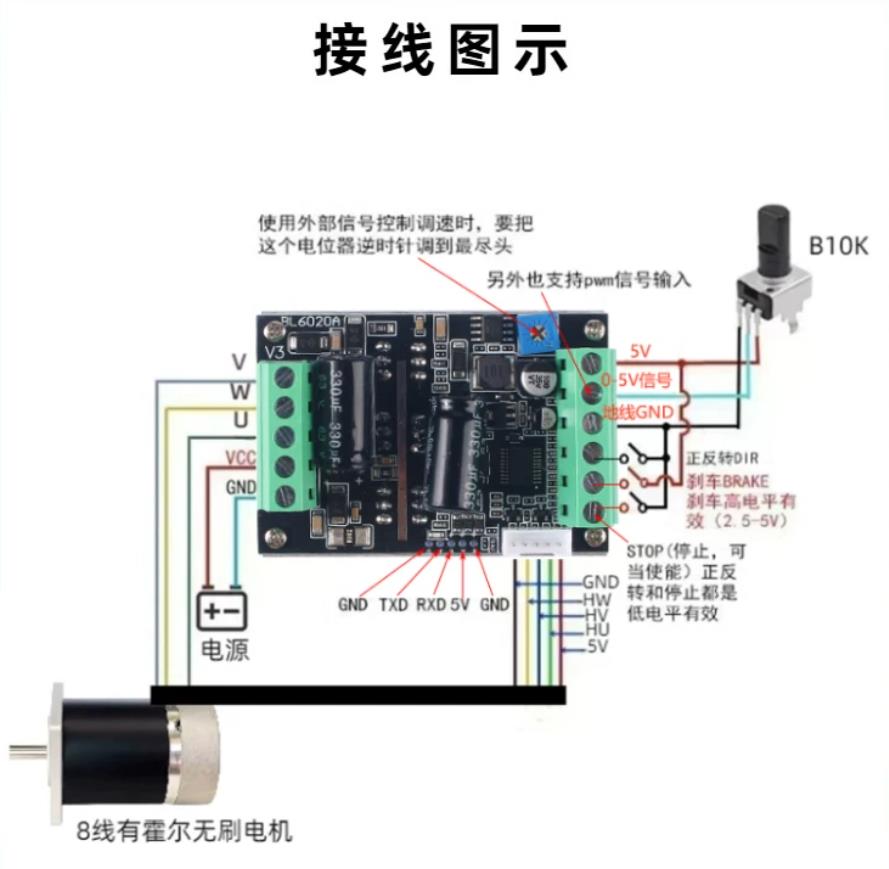

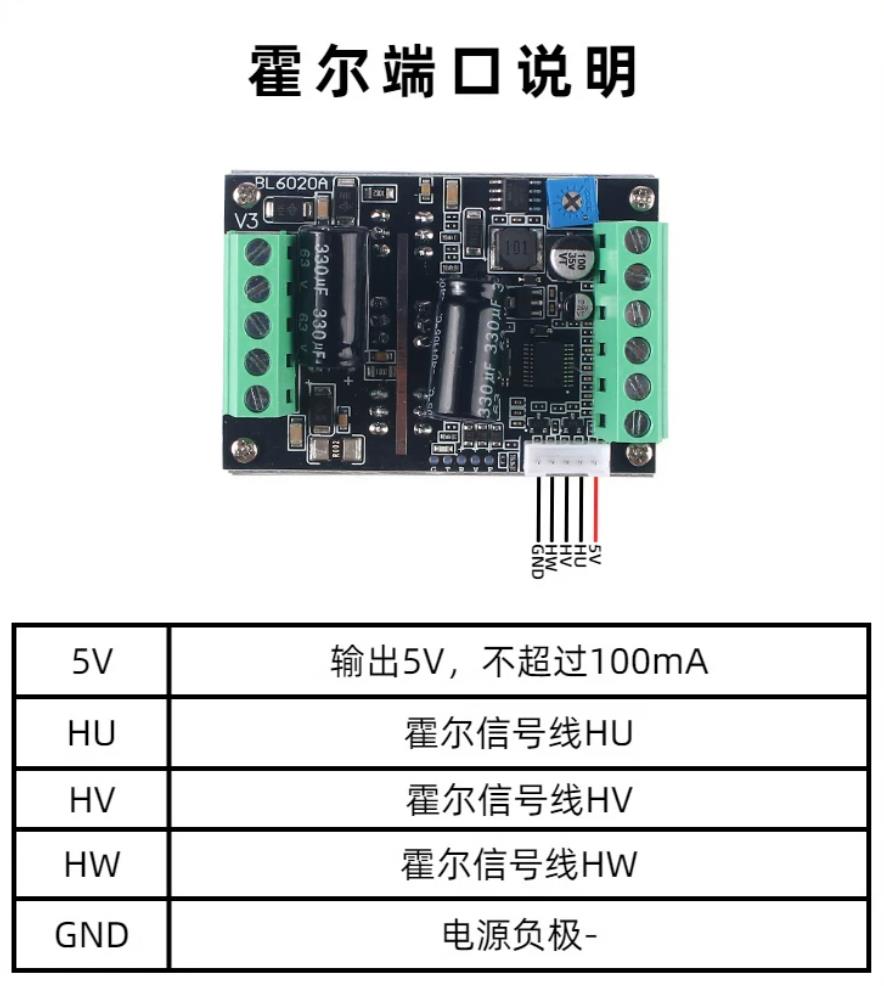

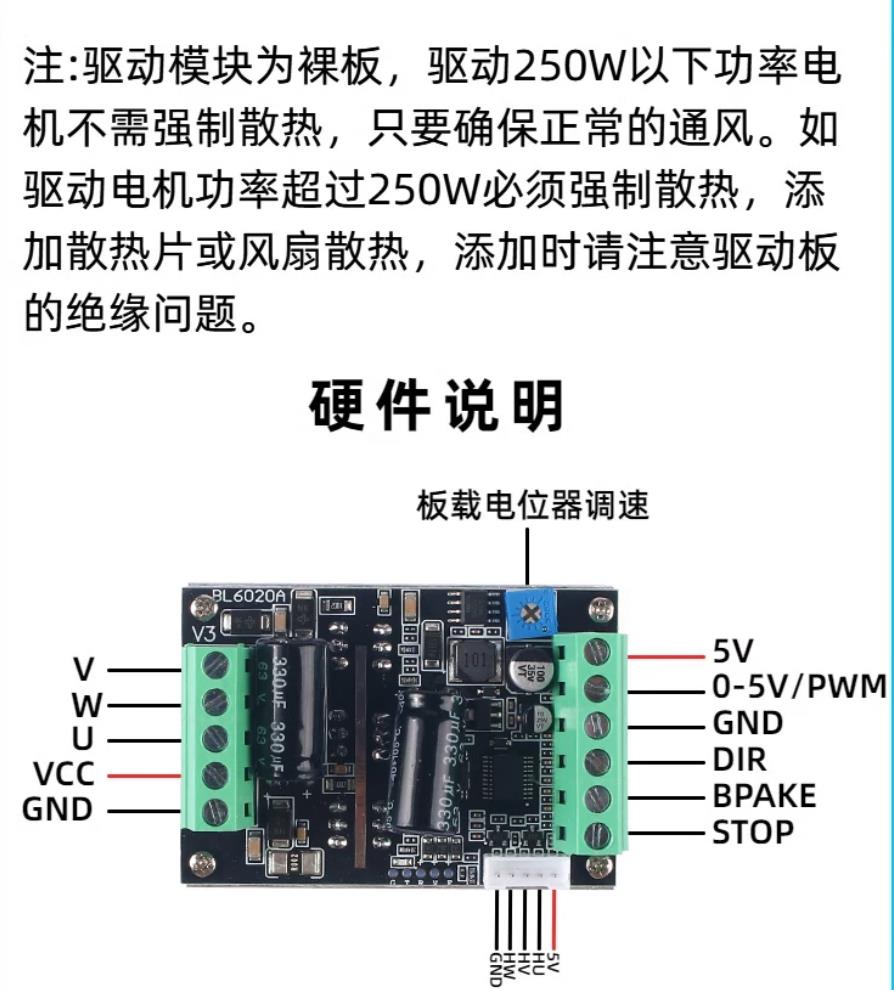

2、端子与接线说明

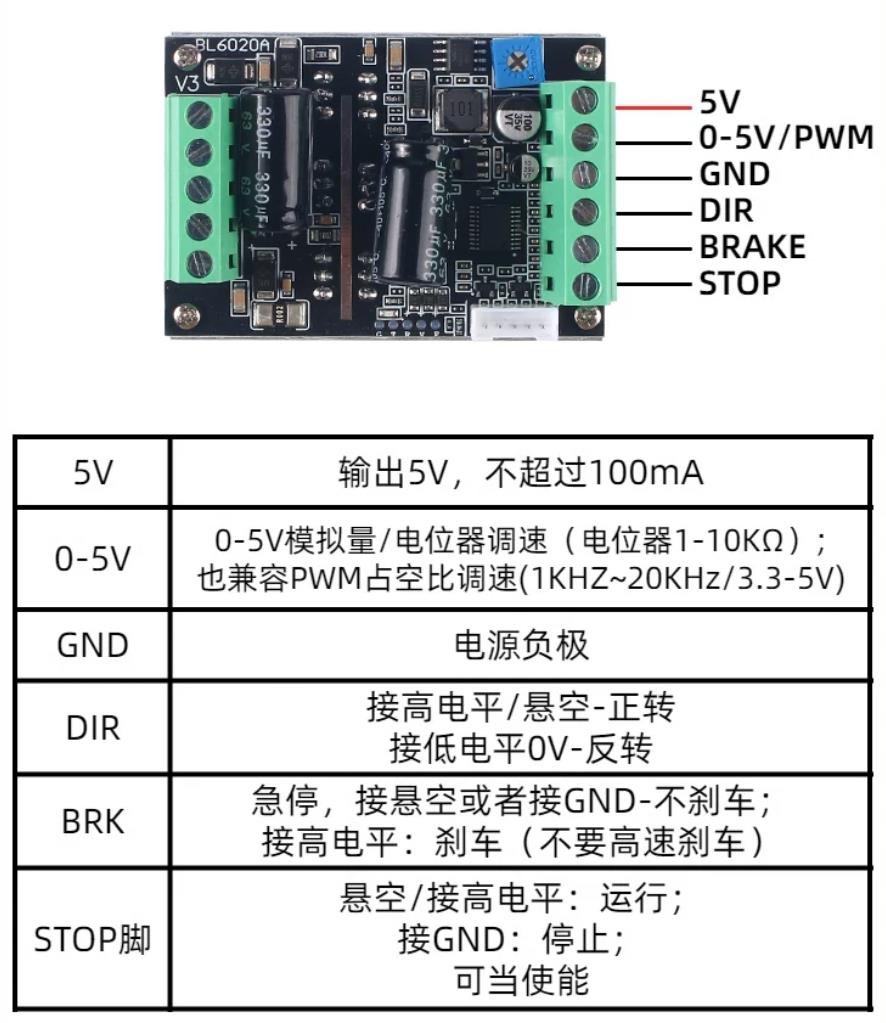

- 5V、GND：信号电源地；
- 0‑5V 信号：模拟调速输入；
- DIR：正反转控制引脚；
- BRAKE：刹车引脚，高电平刹车；
- STOP：使能停止引脚，低电平停止；
- TXD、RXD：串口预留引脚。
重要：使用外部 PWM/0‑5V 调速时，板载调速电位器需要逆时针拧到最底端，外部调速信号才生效。
3、主要功能特性
本地电位器手动调速；外部 0‑5V 模拟量调速；外部 PWM 调速，可直接接 Arduino/ESP32 IO 口，方便机器人项目开发。
DIR 引脚电平切换电机正反转；BRAKE 引脚高电平快速刹车；STOP 引脚可以直接锁止电机输出。
依靠霍尔传感器检测转子位置，启动扭矩大，低速运转平顺，不会出现无感驱动低速抖动、启动失败问题。

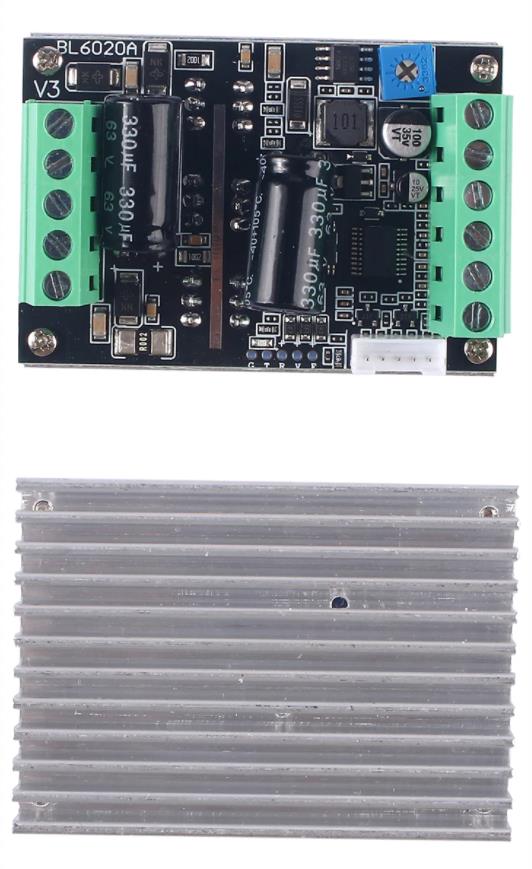

最高 DC60V 输入，500W 功率，自带散热片，适合中大功率无刷动力改造。
接线完成即可工作，不需要复杂调参；同时引出串口，可拓展上位机调试。

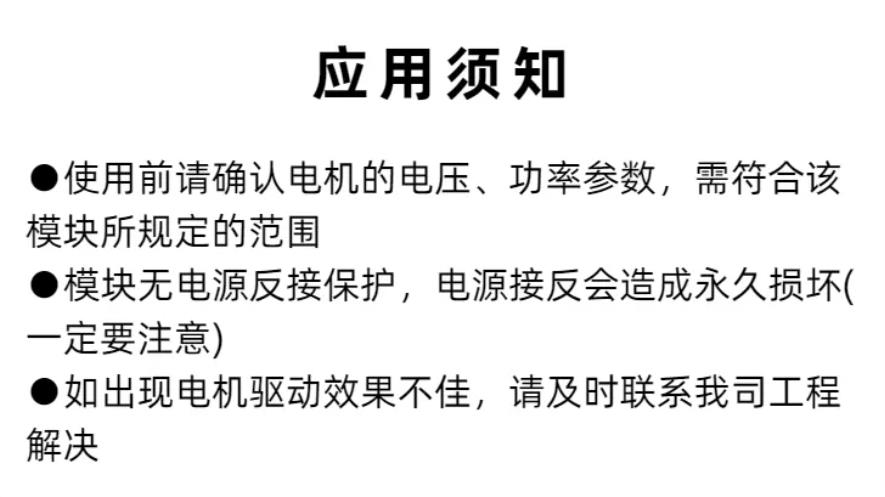

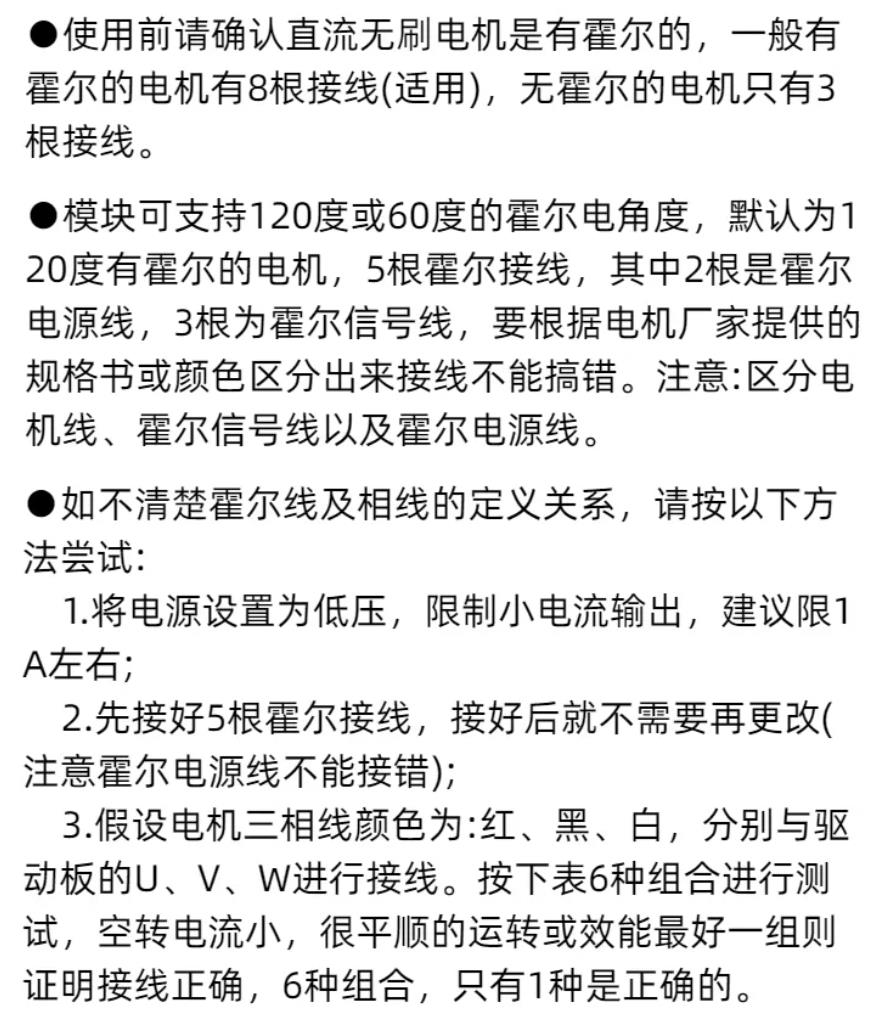

4、使用注意事项
5、适用场景
大功率无刷 DIY 底盘、工程机械模型、小型动力改装、机器人行走驱动、实验平台，搭配 Arduino/ESP32 做 BLDC 运动控制系统。
6、优缺点总结
优点：启动力矩大、低速性能好，支持多种外部控制信号，功率大，接线清晰，很适合机器人项目。
局限：必须要有霍尔信号的 8 线电机；无内置 FOC 算法，属于方波有感驱动；大功率工况需要做好散热。
