1、前言
这两年开始毕业设计和毕业答辩的要求和难度不断提升，传统的毕设题目缺少创新和亮点，往往达不到毕业答辩的要求，这两年不断有学弟学妹告诉洪核学长自己做的项目系统达不到老师的要求。为了大家能够顺利以及最少的精力通过毕设，洪核学长分享优质毕业设计项目，今天要分享的是基于STM32单片机蓝牙智能语音识别分类垃圾桶设计 火灾预防桶满报警自动照明垃圾桶系统。
2、功能简介
1、通过一级级口令进入识别模式，通过识别二级口令进行分类，对垃圾分为四大类： 厨余垃圾、可回收垃圾、有害垃圾、其他垃圾。 2、将识别出来的垃圾种类播报出来。 3、根据垃圾种类驱动对应的舵机进行转动（模拟垃圾桶打开，并在十秒钟自动复位，模拟垃圾桶关闭） 4、通过红外模块检测桶满，当相应的垃圾桶满时蜂鸣器报警 5、实时监测光照 6、通过烟雾传感器监测烟雾预防火灾
3、主要元器件组成
本设计由STM32单片机最小系统+WiFi模块esp8266-01s+TFT屏显示模块+语音识别模块+语音播报模块+MQ-2烟雾传感器+红外光电传感器+光照传感器+SG90舵机+继电器+蜂鸣器+led+电源电路组成。
4、实现效果
整体展示
哔哩哔哩视频链接：
https://www.bilibili.com/video/BV1SJSJYvE3J/?spm_id_from=333.1387.list.card_archive.click
5、设计原理
5.1STM32F103C8T6简介

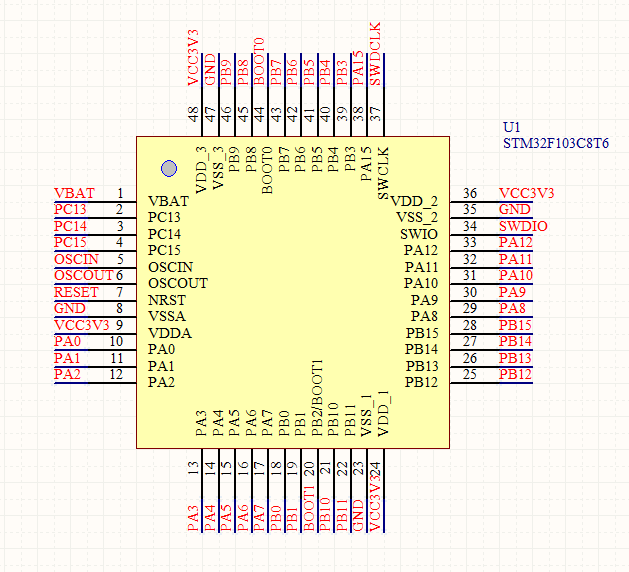

STM32单片机核心板接口原理图
6、部分核心代码
#include "stm32f10x.h"
#include "delay.h"
#include "GPIO/gpio.h"
#include "timer.h"
#include "pwm.h"
#include "USART2/usart2.h"
#include "TFT.h"
#include "dht11.h"
#include "light.h"
#include "esp8266.h"
/****************洪核单片机工作室*******************
*** 洪核单片机
*** 项目:STM32语音识别分类垃圾桶
*** BILIBILI:洪核单片机
*** 小红书:洪核单片机
*** 授权IP:洪核单片机
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************洪核单片机***********************/
int tempyz=10;
int humiyz=10;
int lightyz=10;
int smokeyz=10;
int PM25yz=10;
int main(void)
{
delay_init(); //延时函数初始化
delay_ms(500);
TFT_Config(); //TFT
TFT_DispString(0,16,"init……",16,1); //TFT
GPIO_Init();
light_Init();
smoke_Init();
HW_Init();
YUYING_Init();
BOBAO_Init();
WiFi_Init();
key_Init();
uart1_init(9600);
uart2_init(9600);
Adc_Init();
delay_ms(1000);
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
delay_ms(100);
}
}
