FPGA架构解密:为何要用750kHz低频时钟驱动二级缓存?

目录

一、 核心含义:控制平面与数据平面的解耦

二、 第一层:为什么偏偏是 CLK_750k?

1. 它是“管理时钟”,而非“数据时钟”

2. 天然满足时序,告别收敛焦虑

3. 降低功耗与噪声

三、 第二层:“区分路径”的物理设计纪律

如果不区分会怎样?

四、 第三层:“二级缓存”在这里的真实角色

场景推测

为什么它需要独立时钟?

五、一句话总结

六、工程落地指南


前言:在FPGA评审或架构讨论中,可能会听到这样一句“行话”:“用CLK_750k区分专用路径和数据路径,增加二级缓存。”这句话将时钟架构、物理约束与存储层次设计压缩在了一起。它究竟是什么意思?为什么高频系统里反而要引入一个极低频时钟?本文将为您逐层拆解这一经典架构策略。

一、 核心含义:控制平面与数据平面的解耦

这句话的本质是一种架构级的解耦思想。

它的核心含义是:利用一个低频专用时钟(750kHz)作为“控制/管理平面”的节拍,将慢速的配置、状态维护或缓存管理逻辑从高速数据通路中彻底剥离出来,从而为二级缓存的实现创造干净的时序环境。

简单来说,就是让“搬数据的”专心跑高速,让“管调度的”在自己的舒适区里从容工作,互不干扰。


二、 第一层:为什么偏偏是 CLK_750k?

750kHz 在 FPGA 里属于极低频时钟(周期约 1.33μs)。选择这个频率绝不是为了“跑数据”,而是基于以下三重考量:

1. 它是“管理时钟”,而非“数据时钟”

这个时钟通常用于驱动那些非实时关键路径上的任务:

  • 缓存标签(Tag)比较与替换算法(如LRU)
  • 配置寄存器加载与状态机跳转
  • 错误校验(ECC Scrubbing)
  • DMA描述符读取

这些操作不需要每个时钟周期都执行,但需要绝对确定性的时序。

2. 天然满足时序,告别收敛焦虑

1.33μs 的周期对于绝大多数组合逻辑来说绰绰有余。这意味着该路径上的逻辑几乎不可能出现 Setup/Hold 违例。工程师可以将宝贵的时序收敛精力全部集中在高速数据通路上,而不用担心管理逻辑拖后腿。

3. 降低功耗与噪声

低频时钟翻转率低,动态功耗小,对电源完整性和时钟网络的干扰远小于主数据时钟。在对功耗敏感的系统中,这一点尤为重要。


三、 第二层:“区分路径”的物理设计纪律

“区分专用时钟路径和普通数据路径”是 FPGA 物理设计的核心纪律——时钟域隔离与资源分区。

维度普通数据路径 (Data Path)专用时钟路径 (CLK_750k)
典型时钟 100MHz ~ 500MHz+ 750kHz
承载内容 流水线数据处理、总线传输、算法运算 Tag管理、状态机、配置更新、中断处理
时序压力 极高,是时序收敛的瓶颈 极低,几乎自动收敛
物理布局 紧凑布局,使用DSP/BRAM等硬核 可分散布局,允许较长布线延迟
约束策略 严格的多周期路径、流水线约束 宽松的 set_max_delay 或直接满足
跨域交互 需高速CDC(FIFO/DMUX) 简单握手或双端口RAM即可安全交接

如果不区分会怎样?

如果把缓存管理逻辑和数据通路塞进同一个高频时钟域:

  • 关键路径恶化:Tag比较、替换决策等复杂组合电路会成为时序瓶颈,拖慢整个系统频率。
  • 资源拥塞:两种逻辑竞争相同的布局布线资源,导致局部拥塞。
  • 调试噩梦:出问题时难以定位是数据流错了还是控制流乱了。

用独立的 CLK_750k 把管理逻辑“摘出去”,相当于给数据通路减负。


四、 第三层:“二级缓存”在这里的真实角色

这里的“二级缓存”不一定是CPU意义上的L2 Cache,更可能是指片上缓冲层级中的中间层。

场景推测

系统可能有一个高速外部存储器(DDR/HBM)作为主存,片内BRAM/UltraRAM作为一级缓冲,而 CLK_750k 驱动的这部分逻辑负责管理一个中间层缓存结构,例如:

  • 预取缓冲区(Prefetch Buffer)
  • 写合并缓冲区(Write Combining Buffer)
  • 指令/配置缓存

    为什么它需要独立时钟?

    • 访问模式不规则:二级缓存的Miss率高、访问粒度大,控制逻辑(命中判断、回填、淘汰)比一级缓存复杂得多,放在主频下很难时序收敛。
    • 以面积换时间:用 750kHz 独立驱动,可以展开更多并行比较逻辑而不必担心时序,反而可能提升整体吞吐效率。
    • 安全的跨域交互:数据通路通过异步FIFO或双端口RAM与二级缓存交换数据。由于缓存侧是低频,FIFO的读写指针同步非常简单可靠。

    五、一句话总结

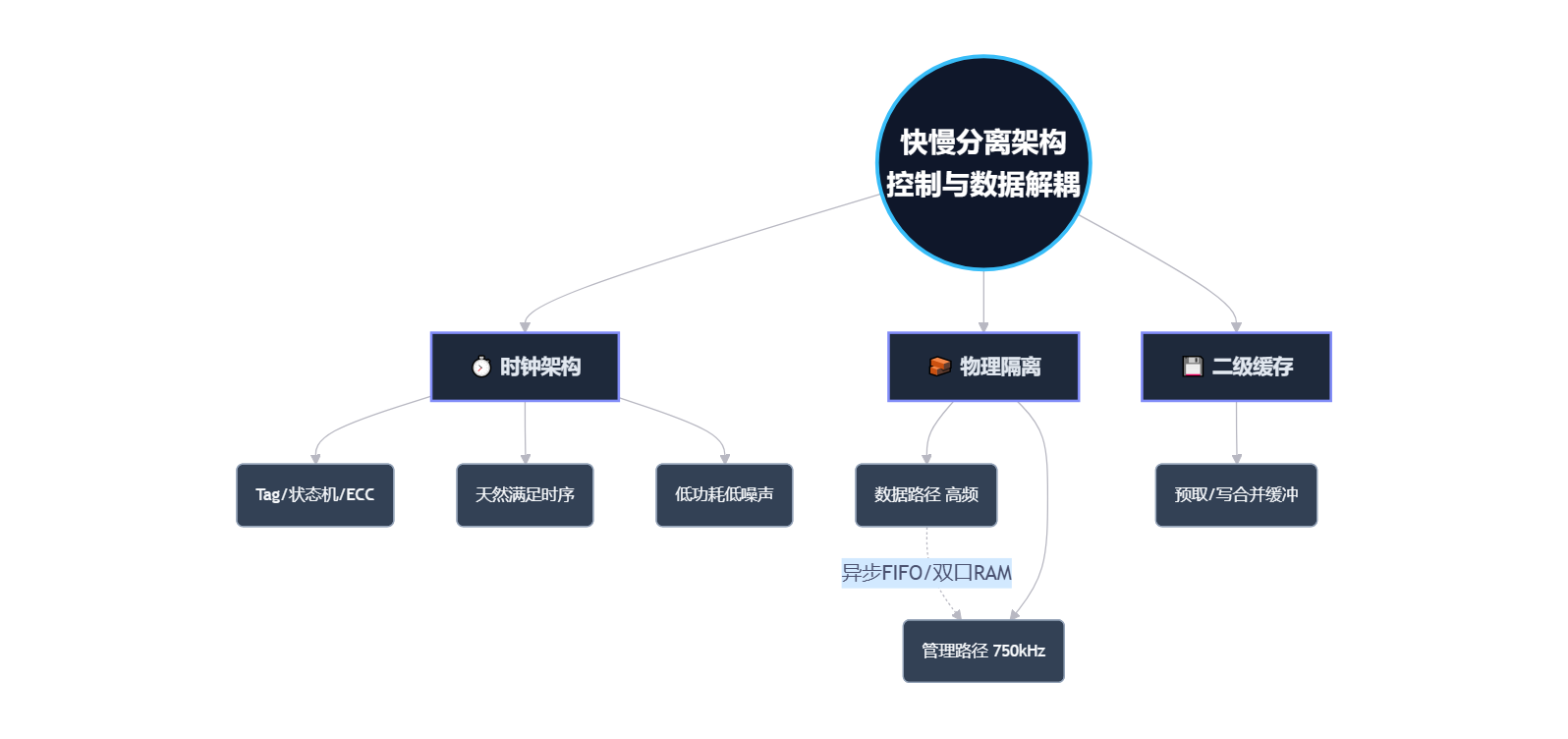

    用一个跑得很慢但绝对稳的专用时钟(750kHz),把缓存管理中那些“脏活累活”(Tag比对、状态维护、替换算法)从高速数据主干道上挪走,让数据通路轻装上阵跑高频,同时让缓存管理逻辑在自己的舒适区里从容工作。


    六、工程落地指南

    如果要在自己的项目中应用这一思路,建议遵循以下五步:

  • 识别可分离的控制逻辑:找出设计中那些“不需要每个时钟周期都动”的部分(配置、状态维护、缓存管理等)。
  • 生成独立的低频时钟:用 MMCM/PLL 从主时钟分频得到 750kHz(或其他合适低频),确保与主时钟同源以简化CDC。
  • 严格的物理隔离:在约束文件中用 set_clock_groups -asynchronous 或 -exclusive 明确声明两个时钟域的关系;用 Pblock 将两类逻辑分区布局。
  • 安全的跨域接口:两者之间只用异步FIFO、双端口RAM或经过验证的握手协议通信,绝不直连。
  • 分别验证:对 750kHz 域单独做门级仿真和时序分析,确认其在所有工艺角下都能轻松满足。
  • 这种“快慢分离”的架构思想,不仅适用于缓存设计,在任何包含复杂控制逻辑的高速FPGA系统中都值得借鉴。好的架构不是让所有逻辑都跑得快,而是让该快的快起来,该慢的稳得住。
