前言
在基层公卫和健康体检场景中，多功能医疗台车是常见设备载体。然而传统台车普遍存在设备摆放杂乱、操作流程不顺、收纳空间不合理等问题，直接影响医护人员工作效率和患者体验。本文以信成科技（Vision Technology）OML 一体化多参数健康体检工作站 ODM 项目为案例，系统解析从需求调研到量产交付的结构设计优化路径。
一、项目背景与需求拆解
客户需要对其现有的多功能医疗台车进行深度优化，以解决设备摆放杂乱、操作流程不顺畅的问题，旨在打造一款高度集成、外观专业的健康体检一体机。经需求调研，提炼出场景痛点和客户需求：
|
维度 |
传统台车问题 |
客户需求 |
|
结构布局 |
结构不理想，缺乏统一的布局规划 |
改进设备布局，取消突兀结构（如原额温枪支架） |
|
操作动线 |
操作布局不合理，不符合医护人员操作习惯 |
屏幕与血压计位置互换，打印机预留空间 |
|
功能集成 |
收纳空间不合理，功能模块分散 |
六大模块全部整合、兼容 |
二、产品定位与设计理念

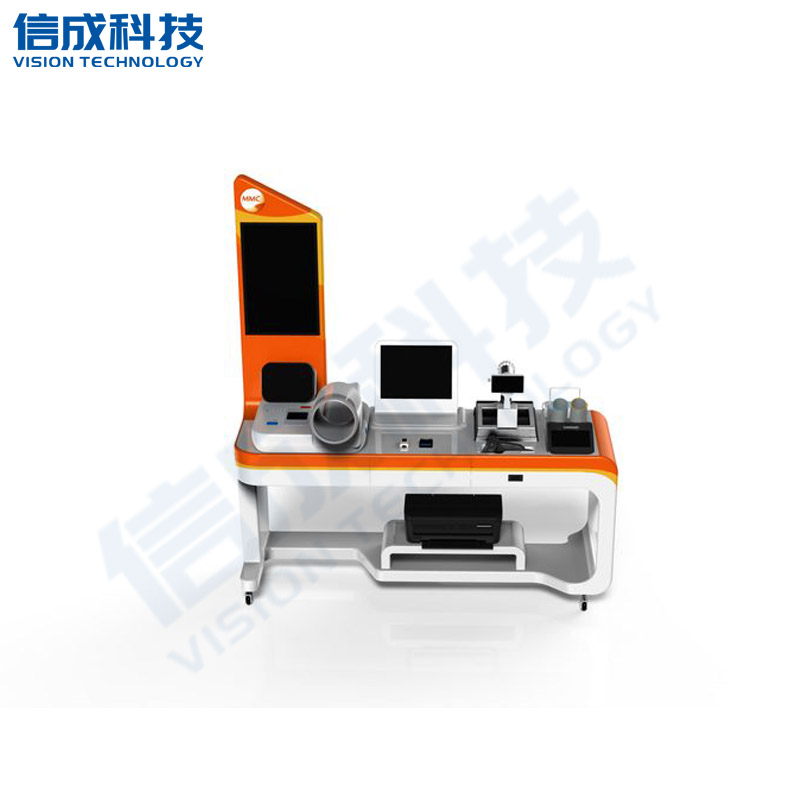

产品定位为专业级医疗健康管理一体化工作站，采用一体化终端布局（All-in-One Health Kiosk），拒绝零散，重塑秩序，排除安全隐患的同时提升产品整体感与专业度。
核心设计理念是"嵌入与融合"——摒弃简单的"摆放"逻辑，转向"嵌入式"设计。取消不必要的突兀结构（如原额温枪支架），利用侧挂和内藏式设计保持外观整洁。这一理念贯穿了从台面结构到外设布局的全部设计决策。
三、核心功能亮点
3.1 全面体征监测集成
支持身高、体重、额温、血压、血氧、血糖六项体征数据的采集与处理，六大核心检测模块全部整合于一体机配置中。
3.2 智能外设布局
|
外设模块 |
设计方案 |
设计逻辑 |
|
读卡器 |
身份证/IC卡读卡器无缝嵌入桌面 |
方便快速录入信息，避免外露占空间 |
|
扫码枪 |
位置上调 |
便于医护人员抓取和扫描，减少弯腰 |
|
打印机 |
安置于台面下方内侧结构 |
不占用操作台面，又方便取纸 |
|
额温枪 |
侧面增设挂钩支架悬挂 |
替代原有不理想的支撑结构 |
3.3 台面结构优化
针对血压计、血氧仪设计专属嵌入位，实现平整化安装。血糖仪设有独立嵌入槽，其他零散耗材通过标准化托盘进行收纳。所有外露设备由"摆放"改为"嵌入台面"设计，提升整体感与专业度。
3.4 整机包装方案
设计支持整机包装运输，简化客户现场安装流程。整机设计充分考虑了走线与固定，无需客户进行复杂的二次安装。
四、人机工学与操作动线优化
根据人机交互逻辑，将显示屏与血压计的左右位置进行调换，优化了"信息录入-血压测量"的操作动线。扫码枪位置上调，减少弯腰或大幅度手臂移动。电脑使用一体机设计，减少线缆干扰。

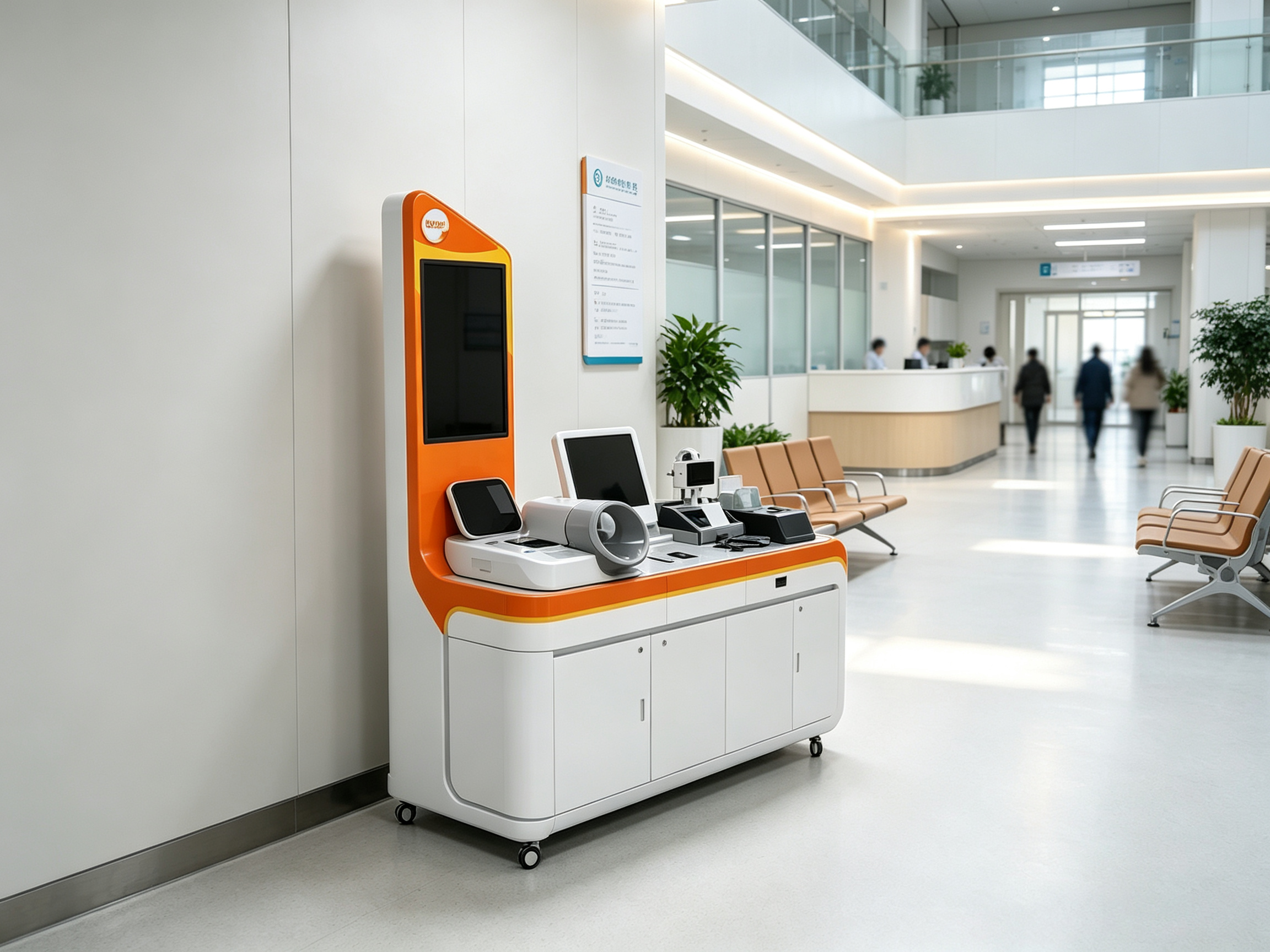

核心适用于医院门诊分流处、社区健康服务中心、体检中心及药房慢病管理区。
五、定制化服务流程
|
阶段 |
服务内容 |
|
需求深度调研 |
硬件清单梳理（六大核心检测模块），外设规格确认与尺寸校对，安装环境分析，确认预设安装孔位和固定位，规划走线 |
|
技术方案迭代 |
人机布局重构（屏幕与血压计位置互换），确立"嵌入式"设计语言，外设由"摆放"改为"嵌入台面" |
|
可行性验证 |
隐蔽式收纳结构验证，支架系统改良验证，设备固定方案验证（嵌入槽与分区结构） |
|
量产交付 |
减法与调整（取消原一体机下方抽屉释放空间，扫码枪上调），效果图确认（优化前后对比），整机包装运输 |
|
售后支持 |
专人专项安装与培训使用服务，远程诊断及定期回访优化建议 |
六、项目成果
- 外观提升：整改后的方案消除了外挂设备的零乱感，提升了医疗机构的科技感与信任度。
- 通用兼容：整机设计充分考虑走线与固定，无需客户进行复杂的二次安装。
- 空间优化：桌面空间利用率提升超 30%。
七、总结
本项目展示了"嵌入式设计"理念在医疗台车优化中的系统性应用。从台面凹槽定制到外设位置重构，每个设计决策都有明确的操作逻辑和用户体验支撑。通过将"摆放"逻辑转变为"嵌入"逻辑，不仅解决了设备杂乱问题，更实现了桌面空间利用率 30% 以上的提升。
