Cocos Creator 图集制作全攻略：从散图到性能优化一步到位

1. 引言

在 Cocos Creator 中，图集（Atlas）是提升渲染性能、减少 Draw Call 的关键手段。本文以 Cocos Creator 2.2.2 为例。为什么用2.2.2举例，因为本人现在修改的是一款很老的棋牌项目，所以就顺便了，从图片资源准备、图集配置、生成与使用、动态合图四个方面，完整讲解图集的制作流程。

2. 图集的基本概念

图集是将多张零散的小图合并到一张大图上，并配套生成一份描述每张小图位置、尺寸、旋转等信息的元数据文件。渲染时，引擎只需一次性提交这张大图，就能绘制多个小图，从而显著减少 Draw Call。

在 Cocos Creator 2.2.2 中，图集由以下两部分组成：

• 纹理文件：合并后的大图，常见格式为 PNG 或 JPG。
• 图集元数据：记录每张小图在大图中的矩形区域、旋转状态、是否镂空等信息，通常以 .plist 或 .json 格式保存。

3. 图片资源准备

在制作图集之前，需要先整理好散图资源。建议遵循以下规范：

• 所有小图统一放在同一个目录下，例如 assets/textures/ui。
• 小图尺寸尽量规整，避免出现过大或过小的极端尺寸。
• 图片命名使用英文小写加下划线，例如 btn_start.png、icon_coin.png。
• 避免使用重复名称，防止图集生成时互相覆盖。

准备好散图后，在 Cocos Creator 2.2.2 的资源管理器中选中这些图片，即可开始配置图集。

4. 创建图集资源

在 Cocos Creator 中，创建图集有两种常用方式：自动图集和手动图集。下面分别介绍它们的制作步骤和关键参数。

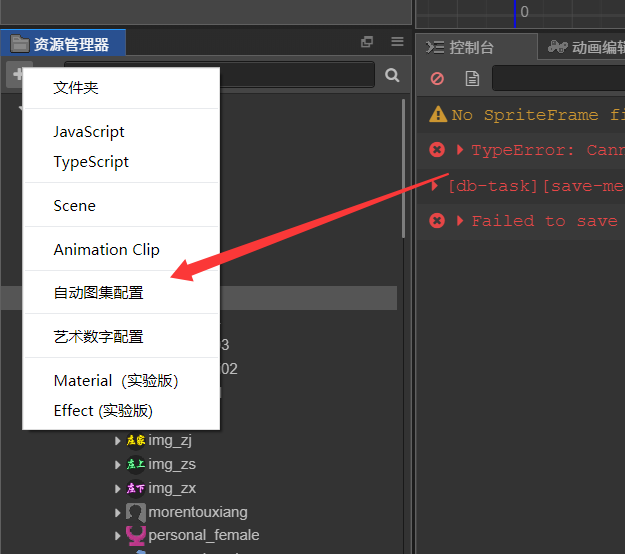

4.1 自动图集

自动图集是最常用的方式，操作步骤如下：

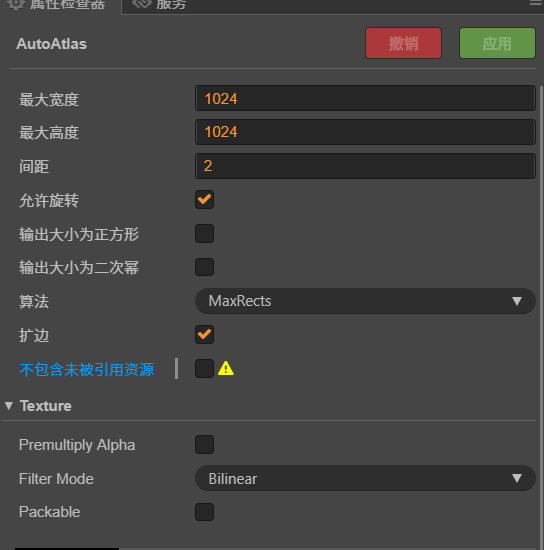

自动图集配置的核心参数说明如下：

4.2 手动图集

手动图集适合对图集布局有特殊要求的场景，例如需要精确控制某张图的位置。操作步骤如下：

手动图集适合小规模、需要精细控制的资源，日常开发中更推荐使用自动图集。

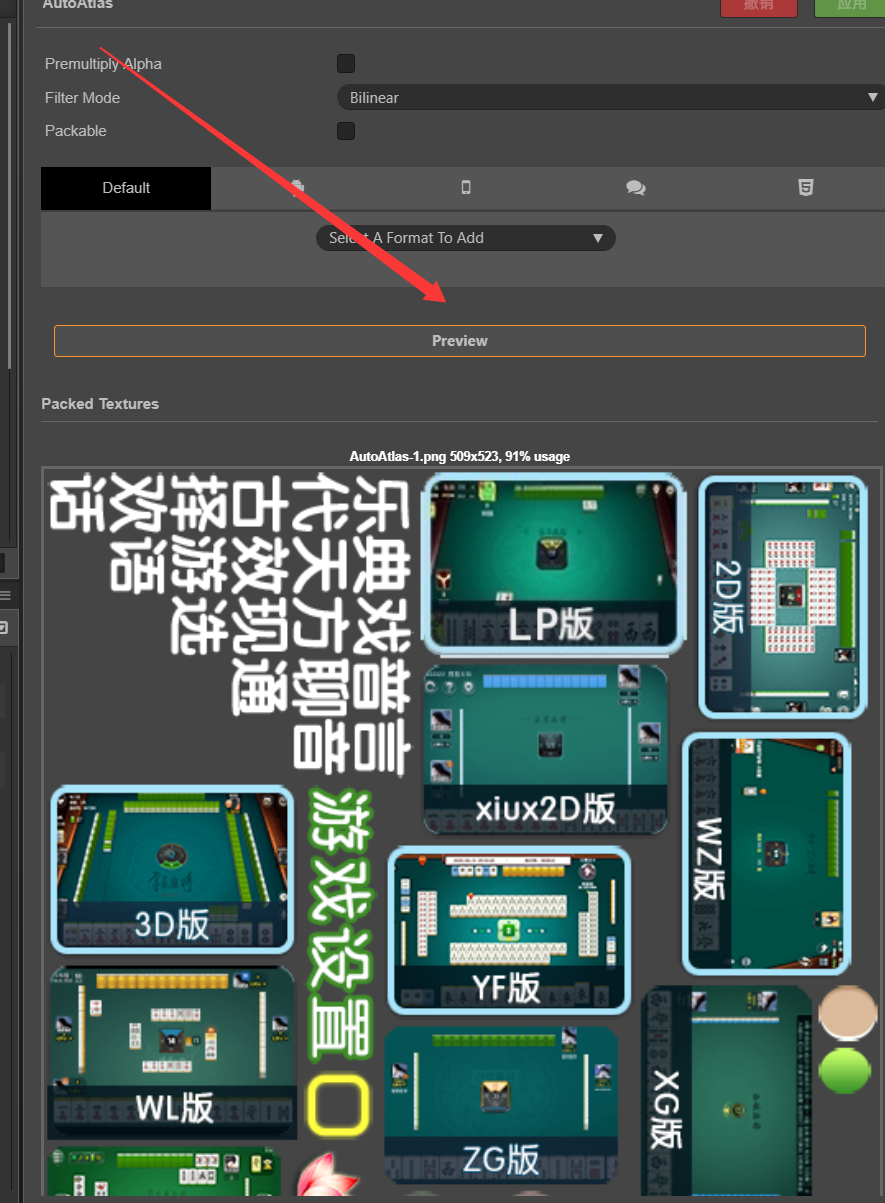

5. 图集生成与验证

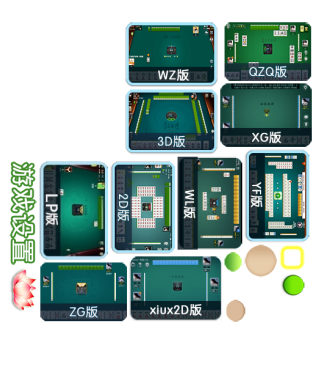

在构建之后生成的图就是图集了

6. 在代码中使用图集

图集生成后，在场景编辑器或代码中引用小图的方式与普通散图一致。Cocos Creator 2.2.2 会自动将图集中的小图识别为独立资源，开发者无需手动指定图集路径。

在代码中动态加载图集中的小图，可以使用以下方式：

// 加载图集中的小图
cc.resources.load("textures/ui/btn_start/spriteFrame", cc.SpriteFrame, function (err, spriteFrame) {
if (!err) {
this.node.getComponent(cc.Sprite).spriteFrame = spriteFrame;
}
});

需要注意的是，图集中的小图路径以图集内的小图名称为准，而不是散图在项目中的原始路径。

下面给出一个完整的实战示例：动态加载图集并切换多个 Sprite 的 SpriteFrame，包含资源加载、错误处理和内存释放的完整流程。

// SpriteSwitcher.js
// 实战示例：动态加载图集并切换多个 Sprite 的 SpriteFrame
cc.Class({
extends: cc.Component,

properties: {
// 需要切换的 Sprite 节点数组，在编辑器中拖入
spriteNodes: {
default: [],
type: [cc.Node]
},
// 图集中小图名称数组，例如 ["icon_coin", "icon_star", "icon_heart"]
spriteFrameNames: {
default: [],
type: [cc.String]
}
},

onLoad: function () {
// 缓存已加载的 SpriteFrame，避免重复加载
this._spriteFrames = [];
// 当前显示的小图索引
this._currentIndex = 0;
// 标记资源是否已加载完成
this._loaded = false;

// 开始加载图集中的小图
this._loadSpriteFrames();
},

// 加载图集中的所有小图
_loadSpriteFrames: function () {
var self = this;
var names = this.spriteFrameNames;
var loadedCount = 0;

// 遍历所有需要加载的小图名称
for (var i = 0; i < names.length; i++) {
// 拼接图集内小图的完整路径
var path = "textures/ui/" + names[i] + "/spriteFrame";

// 动态加载 SpriteFrame 资源
cc.resources.load(path, cc.SpriteFrame, function (err, spriteFrame) {
if (err) {
// 错误处理：加载失败时打印错误信息
cc.error("加载 SpriteFrame 失败: " + path + ", 错误: " + err);
return;
}

// 加载成功，缓存 SpriteFrame
self._spriteFrames.push(spriteFrame);
loadedCount++;

// 所有资源加载完成后，显示第一张小图
if (loadedCount === names.length) {
self._loaded = true;
self._applySpriteFrame(0);
}
});
}
},

// 将指定索引的 SpriteFrame 应用到所有 Sprite 节点
_applySpriteFrame: function (index) {
if (!this._loaded || index < 0 || index >= this._spriteFrames.length) {
return;
}

var spriteFrame = this._spriteFrames[index];

// 遍历所有 Sprite 节点，切换 SpriteFrame
for (var i = 0; i < this.spriteNodes.length; i++) {
var sprite = this.spriteNodes[i].getComponent(cc.Sprite);
if (sprite) {
sprite.spriteFrame = spriteFrame;
}
}

this._currentIndex = index;
},

// 切换到下一张小图
next: function () {
if (!this._loaded) {
return;
}
var nextIndex = (this._currentIndex + 1) % this._spriteFrames.length;
this._applySpriteFrame(nextIndex);
},

// 切换到上一张小图
prev: function () {
if (!this._loaded) {
return;
}
var prevIndex = (this._currentIndex – 1 + this._spriteFrames.length) % this._spriteFrames.length;
this._applySpriteFrame(prevIndex);
},

// 组件销毁时释放加载的资源，避免内存泄漏
onDestroy: function () {
for (var i = 0; i < this._spriteFrames.length; i++) {
// 释放 SpriteFrame 资源引用
cc.assetManager.releaseAsset(this._spriteFrames[i]);
}
this._spriteFrames = [];
this._loaded = false;
}
});

上述示例的关键步骤说明：

• 资源加载：通过 cc.resources.load 按图集内小图名称拼接路径，逐个加载 SpriteFrame，并缓存到数组中。
• 错误处理：加载回调中判断 err，失败时打印错误日志并返回，避免后续逻辑访问空资源。
• 切换 SpriteFrame：_applySpriteFrame 方法将指定索引的 SpriteFrame 应用到所有目标 Sprite 节点，支持多个 Sprite 同步切换。
• 内存释放：在 onDestroy 中通过 cc.assetManager.releaseAsset 释放已加载的 SpriteFrame，防止组件销毁后资源残留导致内存泄漏。

7. 动态合图

除了预先制作图集，Cocos Creator 2.2.2 还提供了动态合图能力。动态合图会在运行时自动将散图合并到一张动态图集中，适合无法预先确定图片集合的场景。

动态合图默认开启，可以通过以下代码控制：

// 开启动态合图
cc.dynamicAtlasManager.enabled = true;

// 关闭动态合图
cc.dynamicAtlasManager.enabled = false;

动态合图虽然方便，但也有一些限制：

• 动态图集有最大尺寸限制，超出后无法继续合入。
• 动态合图会增加运行时内存占用。
• 部分特殊纹理（如大尺寸图片、带旋转的纹理）可能无法参与动态合图。

因此，对于 UI 界面等固定资源，建议优先使用预先制作的图集；对于运行时动态生成的图片，再考虑动态合图。

8. 常见问题与注意事项

8.1 图集生成后小图显示黑边

这通常是因为内边距设置过小，导致相邻小图采样时发生渗色。解决方法是将「内边距」调整为 2 或更大，然后重新生成图集。

8.2 图集尺寸超出限制

当散图数量较多或单张图片较大时，图集可能超出最大尺寸限制。此时引擎会自动拆分为多张图集，开发者无需手动处理，但需要注意内存占用会相应增加。

8.3 修改散图后图集未更新

修改散图后，需要重新点击「生成」按钮，图集才会更新。如果使用自动图集，也可以在资源管理器中对图集配置执行「重新生成」操作。

8.4 图集与散图同时存在

如果同一张图片既存在于图集中，又作为散图被引用，Cocos Creator 2.2.2 会优先使用图集中的资源。建议在项目规范中明确资源管理方式，避免重复引用。

9. 总结

本文基于 Cocos Creator 2.2.2，介绍了图集制作的核心流程：从散图准备、自动图集与手动图集的创建、参数配置、生成验证，到代码中的使用方式，以及动态合图的适用场景。掌握图集制作，可以有效减少 Draw Call，提升游戏运行性能。

在实际项目中，建议优先使用自动图集管理 UI 资源，并合理设置内边距和最大尺寸，同时结合动态合图处理运行时动态图片，从而在性能和开发效率之间取得平衡。
