1. 什么是VisionPro？
VisionPro是由Cognex公司推出的一款工业机器视觉软件开发平台，广泛应用于自动化生产线中的定位、检测、测量、识别等任务。
简单来说：
机器视觉系统主要完成：
相机采集图片
↓
图像处理
↓
寻找目标
↓
判断结果
↓
输出控制信号
例如：
- 检测产品有没有缺陷
- 判断零件位置是否正确
- 测量零件尺寸
- OCR文字识别
- 条码识别
二、VisionPro基本工作流程
ToolBlockd的工作流程如:
Image Source
|
↓
图像输入工具
|
↓
图像处理工具
|
↓
定位工具
|
↓
检测工具
|
↓
输出结果
例如画一个圆
相机图片
↓
灰度处理
↓
边缘检测
↓
圆定位
↓
判断直径是否合格
三、常用工具介绍
1. CogImageFileTool（图片读取工具）
工具作用:
CogImageFileTool主要用于读取本地保存的图片，为后续视觉处理提供输入图像。
在实际项目中通常使用相机采集图片，但在程序调试阶段，可以通过该工具加载测试图片
应用场景
- 算法调试
- 离线测试
- 模拟相机输入
工作流程
本地图片
↓
CogImageFileTool
↓
输出图像
↓
其他工具处理
2. CogFixtureTool（坐标定位工具）
工具作用:
CogFixtureTool用于建立新的视觉坐标系，使后续检测区域能够跟随目标移动。
在工业生产中，由于产品摆放位置存在偏差，如果使用固定坐标检测，很容易导致检测失败。
工作流程:
寻找产品位置
↓
建立新的坐标系
↓
检测区域跟随产品移动
应用场景
- 产品定位
- 工件偏移修正
- 自动化抓取定位
3. CogPMAlignTool（图像匹配工具）
工具作用:
CogPMAlignTool通过模板匹配的方式，在输入图像中寻找指定目标。
工作流程:
创建模板
↓
输入图片
↓
寻找相似目标
↓
输出位置和匹配分数
常用参数
Pattern（模板）
提前训练需要查找的目标。
Score（匹配分数）
表示目标与模板的相似程度。
应用场景
- 零件定位
- 产品识别
- 机器人抓取定位
4. CogFindLineTool（直线查找工具）
工具作用
用于检测图像中的直线边缘，通过分析灰度变化寻找目标线。
输出信息
主要包括：
- 直线起点
- 直线终点
- 角度
- 位置坐标
应用场景
- 检测产品边缘
- 测量位置偏移
- 工件方向判断
5. CogFindCircleTool（圆查找工具）
工具作用：
输出结果:
包括:
圆心坐标
半径
圆的位置
用于寻找图像中的圆形目标，并获取圆的位置和尺寸。
应用场景
- 检测孔位
- 定位圆柱
- 测量圆形零件
6. CogBlobTool（区域分析工具）
工具作用：
CogBlobTool通过分析图像中的连通区域，实现目标检测。
基本流程:
灰度图像
↓
二值化处理
↓
寻找连通区域
↓
计算目标信息
可以检测的信息
- 面积
- 中心位置
- 长宽尺寸
应用场景
- 缺陷检测
- 污点检测
- 产品有无检测
三、简单视觉检测流程示例
例如：检测一个零件是否安装正确。
整体的流程:
CogImageFileTool
↓
CogPMAlignTool
(寻找零件位置)
↓
CogFixtureTool
(调整坐标)
↓
CogFindCircleTool
(检测孔位)
↓
Blob工具
(检测缺陷)
↓
输出OK/NG结果
五、总结

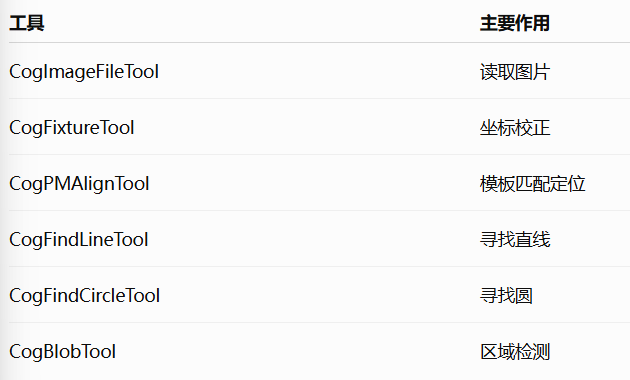

VisionPro中的工具虽然很多，但工业项目中常用工具主要集中在：
通过这些基础工具的组合，可以完成大部分简单机器视觉检测任务。
注:这些只是比较常用的工具。
