大规模MIMO技术深度解析：从5G 64端口到6G 1024天线，Python仿真信道容量与检测算法

一、引言

无线通信在过去三十年经历了从语音到数据、从窄带到宽带、从连接到智能的跃迁，驱动这一切的核心引擎之一，是 MIMO（Multiple-Input Multiple-Output）技术。

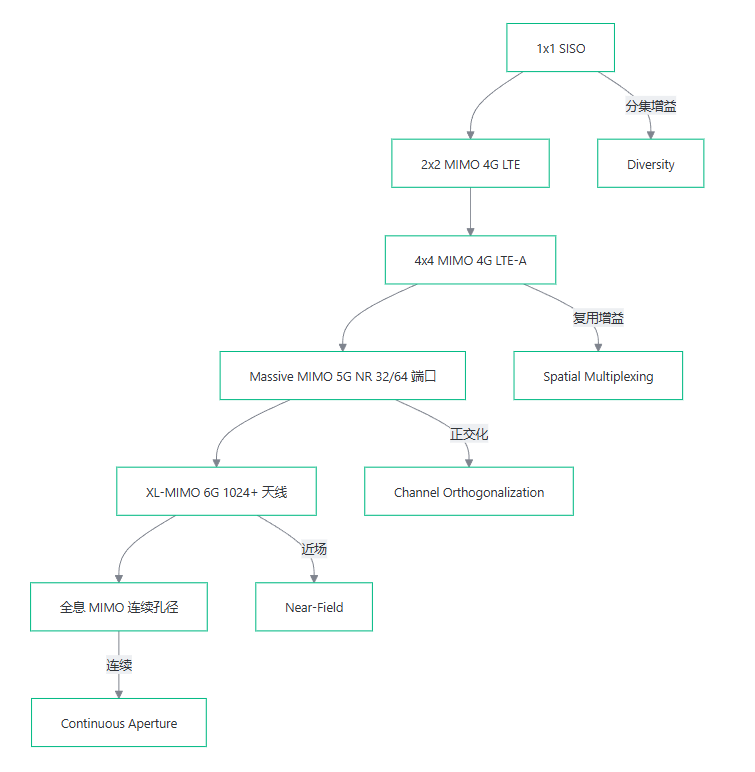

从 4G LTE 的 2×2 天线配置，到 5G NR 的 64 端口大规模 MIMO，再到 6G 研究中的 1024+ 天线超大规模 MIMO（XL-MIMO），天线数量的量级跃迁带来了容量、覆盖与可靠性的质变。MIMO 的演进史，就是一部"用空间维度换性能"的工程史。

本文试图完成三件事：第一，讲清楚 MIMO 从基础到前沿的核心理论——从 SIMO/MISO/MIMO 的容量差异到 massive MIMO 的信道正交化，从 5G NR 的标准化参数到 6G 全息 MIMO 的技术挑战；第二，给出完整的 Python 仿真代码——信道容量对比（SISO/SIMO/MISO/MIMO）和 ZF/MMSE 检测器 BER 对比，全部基于 numpy 科学计算，可独立运行；第三，用 mermaid 图将关键概念可视化。

本文是通信系列的第 7 篇。此前已覆盖 5G-A/6G 物理层全景、6G 核心网、ISAC、NTN、6G 太赫兹、OFDM 精讲。本篇聚焦 MIMO 这一物理层最核心的空间倍增技术，与前述文章形成技术互补，而非内容重复。

二、MIMO 基础：空间维度的三重收益

2.1 从 SISO 到 MIMO

单天线系统（SISO）的容量由香农公式给出：

C = log₂(1 + SNR)

这条曲线意味着：增加容量只有两条路——增加带宽 B 或增加 SNR。而带宽是稀缺资源，SNR 受限于发射功率和路径损耗。当数据速率需求每 18 个月翻番时，仅靠这两条路显然不够。

MIMO 的思路是引入第三维——空间。通过在多根发射天线和多根接收天线之间建立多条并行通道，在不增加带宽和总发射功率的前提下倍增容量。这个想法在 1990 年代由 Bell Labs 的 Telatar、Foschini 等人理论化，并在 2000 年代后进入工程实践。

2.2 三种空间增益

阵列增益（Array Gain）：多根接收天线对同一信号的相干合并，使接收 SNR 提升 10log₁₀(Nr) dB。这是 SIMO 的本质——"多只耳朵听同一句话"。

分集增益（Diversity Gain）：多条独立路径经历不同衰落，同时深衰落的概率指数下降。分集阶数等于独立衰落路径数，决定 BER 随 SNR 下降的斜率。

复用增益（Spatial Multiplexing Gain）：同时传输多路独立数据流，容量随 min(Nt, Nr) 线性增长。这是 MIMO 区别于 SIMO/MISO 的核心特征——"多根天线同时说不同的话"。

这三种增益不可兼得，存在折中关系（diversity-multiplexing tradeoff, Zheng & Tse 2003）。

2.3 SIMO/MISO/MIMO 的容量直觉

SIMO（Nt=1, Nr>1）：接收端合并多路信号，SNR 提升，但容量仍然是对数增长——只有一个数据流。适合上行链路（终端功率受限，基站多天线接收）。

MISO（Nt>1, Nr=1）：发射端在未知信道时只能等功率分配，能量分散到各天线，接收端只有一个"耳朵"，因此无阵列增益（与 SIMO 不同）。但若发射端已知 CSI，可通过波束赋形获得阵列增益。

MIMO（Nt>1, Nr>1）：同时获得阵列增益和复用增益。每增加一对天线，理论上增加一条并行空间通道。这是 MIMO 最强大的地方。

三、MIMO 信道容量公式：从数学到直觉

3.1 系统模型

考虑一个 Nt 发射天线、Nr 接收天线的点对点 MIMO 系统。接收信号向量为：

y = Hx + n

其中 H ∈ ℂ^(Nr×Nt) 为信道矩阵，x ∈ ℂ^(Nt×1) 为发射信号，n ∈ ℂ^(Nr×1) 为 AWGN 噪声，每维方差 σ²。

假设发射端未知信道，等功率分配，总发射功率为 P，则接收端平均 SNR 为 ρ = P/σ²。

3.2 容量公式

当信道为 i.i.d. Rayleigh 衰落时，遍历容量（ergodic capacity）为：

C = E[log₂ det(I_Nr + (ρ/Nt) · H·H^H)] bps/Hz

这个公式是 MIMO 信息论的核心。展开来看：

• SISO 特例（Nt=Nr=1）：C = E[log₂(1 + ρ·|h|²)]

• SIMO 特例（Nt=1, Nr>1）：C = E[log₂(1 + ρ·||h||²)]——接收端合并增益

• MISO 特例（Nt>1, Nr=1）：C = E[log₂(1 + (ρ/Nt)·||h||²)]——功率平分，无相干合并增益

• MIMO 通式：C = E[log₂ det(I + (ρ/Nt)·HH^H)]

3.3 关键结论

对 H 做奇异值分解（SVD）：H = UΣV^H，其中 Σ = diag(σ₁, …, σ_K)，K = min(Nt,Nr)。则容量可写为：

C = Σ_{i=1}^{K} log₂(1 + (ρ/Nt)·σ_i²)

高 SNR 渐近：C ≈ K·log₂(ρ/Nt) + Σ log₂(σ_i²)。容量随 min(Nt,Nr) 线性增长。

低 SNR 渐近：C ≈ (ρ/ln2)·E[||H||_F²]/Nt。阵列增益主导。

这个结论的工程意义极其深远：在 4G LTE 中从 2×2 升级到 4×4 MIMO，理论上可将峰值速率翻倍——这正是运营商"MIMO 层数升级"的核心驱动力。

四、大规模 MIMO——"massive"的数学本质

4.1 Marzetta 的革命性发现

2010 年，Marzetta 在 IEEE TWC 上发表了一篇划时代的论文，提出了一个极简但深刻的问题：如果基站天线数 M 趋于无穷大，会发生什么？

答案是：信道向量之间会渐进正交。

数学上，设两个用户到基站的信道向量分别为 h_i, h_j ∈ ℂ^(M×1)，则：

h_i^H · h_j / M → 0, i ≠ j (当 M → ∞)

这个性质意味着：

4.2 "massive"不是量变，是质变

传统 MIMO（4×4）的瓶颈在于：信道矩阵的条件数大，用户间干扰需要复杂的非线性接收机（如 ML 检测）才能消除。而大规模 MIMO 通过增加天线数，使信道矩阵的列向量近似正交，条件数趋近于 1——用天线数量换算法复杂度。

当 M = 64 时，信道已相当正交，线性检测器（ZF/MMSE）的性能已接近最优。这就是为什么 5G NR 选择 32/64 端口作为大规模 MIMO 的标准化配置。

4.3 TDD 模式的关键性

大规模 MIMO 的另一关键设计选择是 TDD（时分双工）。在 FDD 模式下，下行导频开销与基站天线数 M 成正比——M = 64 时已不可承受。而 TDD 利用信道互易性，导频开销只与用户数 K 成正比，与 M 无关。

正是 TDD 使大规模 MIMO 在工程上可行。3GPP NR 的中高频段（n257/n258/n260）全部采用 TDD 模式，并非巧合。

五、5G NR 大规模 MIMO 的标准化实现

5.1 CSI-RS 与 SRS 端口映射

5G NR 通过两类参考信号实现信道探测：

• CSI-RS（信道状态信息参考信号）：下行专用，最多 32 端口（Rel-15），用于下行信道估计和 CSI 反馈

• SRS（探测参考信号）：上行专用，最多 4 端口，用于上行信道估计

基站通过 CSI-RS 测量下行信道，终端反馈 PMI（预编码矩阵指示）、RI（秩指示）、CQI（信道质量指示）；通过 SRS 利用互易性获取上行信道，进而推导下行信道。

5.2 Type I vs Type II 码本

特性

Type I

Type II

Type II 码本的核心思想是：用多个 DFT 向量的线性组合来逼近最优预编码向量，而非仅选一个最匹配的 DFT 向量。这大幅提升了多用户 MIMO 的波束赋形精度。

5.3 波束管理

5G NR 定义了三级波束管理过程：

SSB（同步信号块）承载 P-1 的宽波束扫描，CSI-RS 承载 P-2 的窄波束细化。Rel-17 进一步引入了多波束操作（multi-beam operation），支持同时使用多个波束。

六、波束赋形——数字/模拟/混合的工程取舍

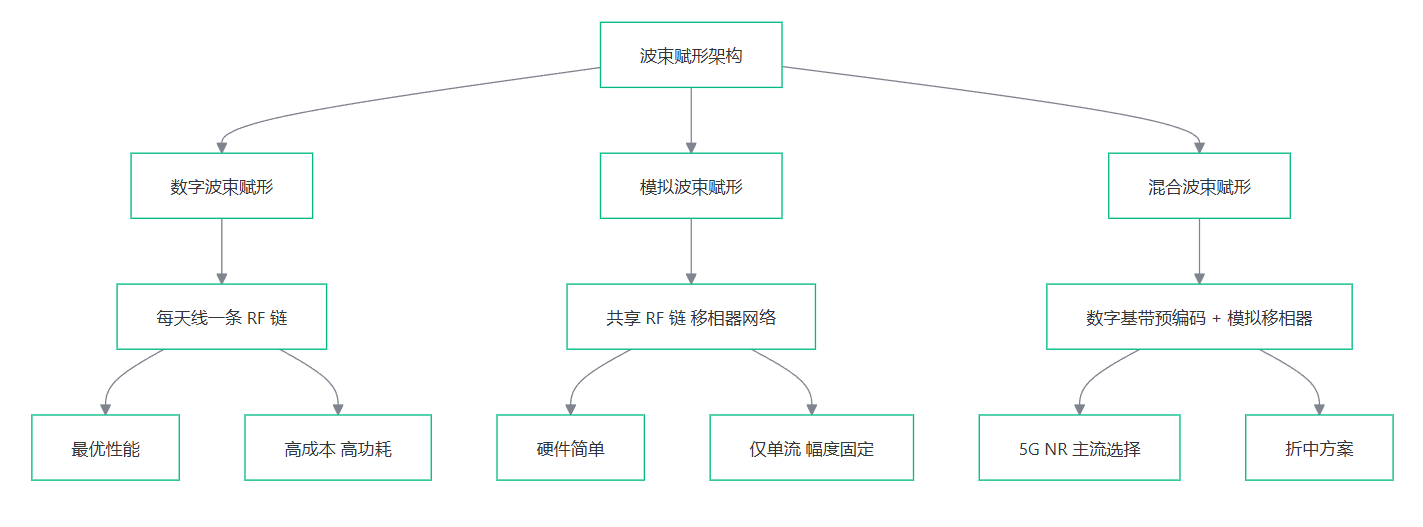

6.1 三种架构的技术原理

天线阵列的波束赋形，本质上是"控制各天线单元发射信号的幅度和相位，使电磁波在目标方向相干叠加"。实现这一目标，有三种主流架构。

6.2 架构对比

架构

精度

多流能力

硬件复杂度

典型场景

6.3 混合波束赋形的设计思路

混合波束赋形将预编码分解为两级：

F = F_RF · F_BB

• F_BB ∈ ℂ^(Nrf × Ns)：数字基带预编码器，控制幅度和相位，处理 Ns 个数据流

• F_RF ∈ ℂ^(Nt × Nrf)：模拟移相器网络，仅控制相位（恒模约束），将 Nrf 个信号映射到 Nt 根天线

其中 Ns ≤ Nrf << Nt。设计核心在于：模拟域做粗略的方向选择（用 DFT 码本），数字域做精细的多流处理（用 ZF 或 MMSE 准则）。

七、6G 超大规模 MIMO——1024+ 天线的新挑战

7.1 近场通信——平面波假设的失效

当天线数从 64 跃迁到 1024+，天线阵列口径 D 急剧增大，用户到基站的通信距离可能小于 Rayleigh 距离：

R = 2D² / λ

以 λ = 5cm（6 GHz）、天线间距半波长 = 2.5cm 计算：

• 64 天线线阵（D ≈ 1.6m）：R ≈ 102m

• 256 天线线阵（D ≈ 6.4m）：R ≈ 1638m

• 1024 天线面阵（D ≈ 0.8m）：R ≈ 26m（面阵口径小于线阵）

在近场区域，平面波假设失效，必须使用球面波模型。这意味着不同天线单元到用户的距离不同，入射角也不同——经典的远场波束赋形公式不再适用。

7.2 空间非平稳性

XL-MIMO 的大口径导致一个独特现象：每个用户只能被部分天线单元有效"看到"。这被称为 Visibility Region（VR）效应。

空间非平稳性带来的挑战：

• 传统"全阵列服务所有用户"的假设不再成立

• 需要动态选择天线子阵列服务不同用户

• 信道估计复杂度增加（VR 边界未知）

7.3 全息 MIMO——从离散到连续

全息 MIMO 更进一步——用连续电流分布天线面板替代离散天线单元。空间采样密度可突破半波长限制，实现真正的空间连续波束赋形。

八、信道估计与导频污染

8.1 信道估计的基本方法

在实际系统中，信道矩阵 H 是未知的，需要通过导频信号进行估计。最常用的两种方法：

LS（最小二乘）估计：

Ĥ_LS = Y · X^H · (X·X^H)^(-1)

简单但未利用噪声统计信息，低 SNR 时性能差。

MMSE（最小均方误差）估计：

Ĥ_MMSE = R_H · (R_H + σ²·I)^(-1) · Ĥ_LS

利用信道自相关矩阵 R_H，在低 SNR 时显著优于 LS。

8.2 导频污染——大规模 MIMO 的终极瓶颈

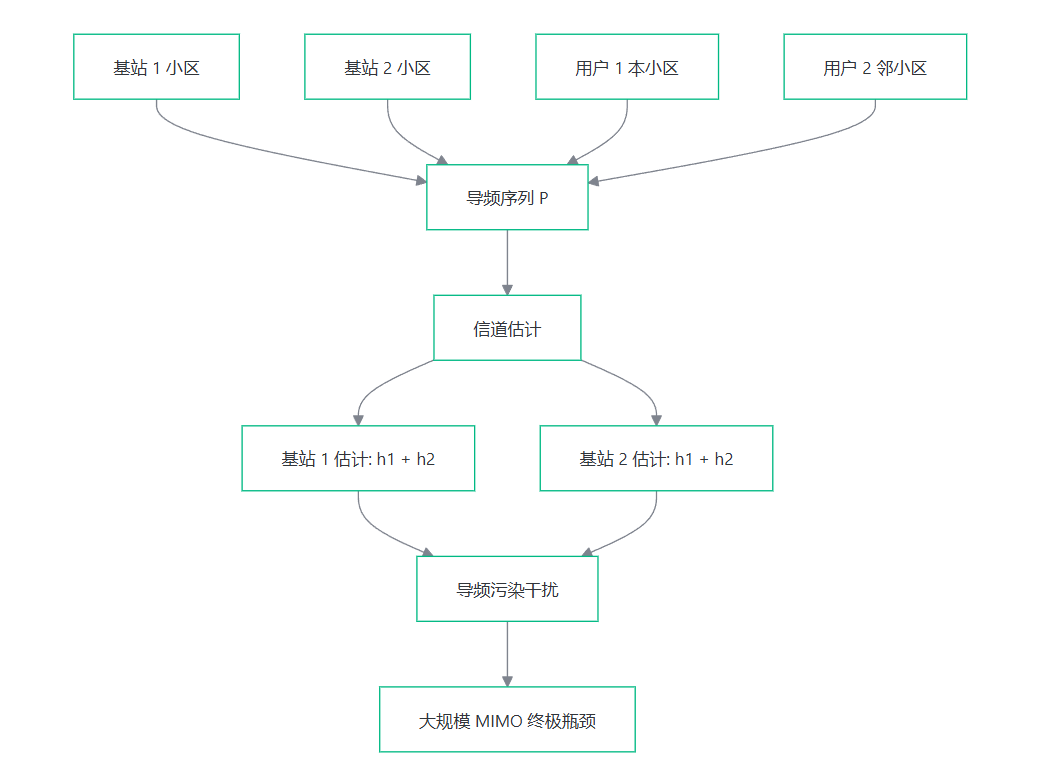

导频污染是大规模 MIMO 中最核心的问题之一。其产生机制如下：

数学表达：基站 1 收到导频信号为：

Y = √P_p · (h₁₁ · φ + h₁₂ · φ) + N

其中 h₁₁ 是本小区用户信道，h₁₂ 是邻小区用户信道，两者使用相同导频序列 φ。基站 1 估计出的信道为：

ĥ₁₁ = h₁₁ + h₁₂ + noise

这个估计误差不会随天线数 M 增加而消失——导频污染是大规模 MIMO 中唯一不随 M → ∞ 而消失的干扰源。

8.3 缓解方案

• 导频分配优化：用图着色算法最小化同导频小区间的干扰

• 导频时移/相位旋转：相邻小区使用不同时隙或相位偏移

• 盲/半盲信道估计：利用数据信号的统计特性辅助估计

• 智能导频：基于深度学习的导频序列设计与分配

九、Python 仿真实战

9.1 仿真一：MIMO 信道容量对比

本段仿真比较 SISO、SIMO、MISO、MIMO 四种配置在不同 SNR 下的遍历容量，揭示阵列增益与复用增益的差异。

import numpy as np

def mimo_capacity(Nt, Nr, SNR_dB, num_trials=10000):
"""
计算 MIMO 遍历容量
Nt: 发射天线数
Nr: 接收天线数
SNR_dB: 信噪比 (dB)
num_trials: 蒙特卡洛次数
"""
SNR_lin = 10 ** (SNR_dB / 10.0)
capacity = np.zeros(num_trials)

for t in range(num_trials):
H = (np.random.randn(Nr, Nt) + 1j * np.random.randn(Nr, Nt)) / np.sqrt(2)
if Nt == 1 and Nr == 1:
# SISO
capacity[t] = np.log2(1 + SNR_lin * np.abs(H[0, 0]) ** 2)
elif Nt == 1:
# SIMO: 接收合并
h_norm = np.linalg.norm(H, 'fro') ** 2
capacity[t] = np.log2(1 + SNR_lin * h_norm)
elif Nr == 1:
# MISO: 发射端未知信道，功率平分
h_norm = np.linalg.norm(H, 'fro') ** 2
capacity[t] = np.log2(1 + SNR_lin / Nt * h_norm)
else:
# MIMO: 通用公式
H_H = H.conj().T
capacity[t] = np.log2(
np.linalg.det(np.eye(Nr) + SNR_lin / Nt * H @ H_H)
).real
return np.mean(capacity)

# 仿真参数
SNR_range = np.arange(-10, 26, 5)
configs = {
'SISO (1×1)': (1, 1),
'SIMO (1×4)': (1, 4),
'MISO (4×1)': (4, 1),
'MIMO (4×4)': (4, 4),
}

print("=" * 60)
print("MIMO 信道容量仿真对比")
print("=" * 60)
print(f"{'SNR (dB)':<10}", end="")
for name in configs:
print(f"{name:<18}", end="")
print()

for SNR in SNR_range:
print(f"{SNR:<10}", end="")
for name, (Nt, Nr) in configs.items():
C = mimo_capacity(Nt, Nr, SNR)
print(f"{C:<18.2f}", end="")
print()

print("\\n" + "=" * 60)
print("关键结论：")
print("- SIMO(1×4) 相比 SISO 的增益为阵列增益（约 6dB SNR 提升）")
print("- MISO(4×1) 在发射端未知 CSI 时无阵列增益")
print("- MIMO(4×4) 在高 SNR 时容量约为 SISO 的 4 倍（复用增益）")
print("=" * 60)

运行此代码，你将看到：

• SIMO(1×4) 相对于 SISO 约 6 dB 的 SNR 偏移（阵列增益 10log₁₀(4)）

• MISO(4×1) 与 SISO 几乎重合（发射端未知信道时无阵列增益）

• MIMO(4×4) 在高 SNR 区域（>15 dB）容量约为 SISO 的 4 倍

9.2 仿真二：ZF 与 MMSE 检测的 BER 对比

本段仿真比较 4×4 MIMO 系统在 16-QAM 调制下，ZF 检测器和 MMSE 检测器的 BER 性能。

import numpy as np

def qam16_demod(symbols):
"""16-QAM 硬判决解调"""
symbols = np.array(symbols)
real_part = np.real(symbols)
imag_part = np.imag(symbols)

bits_real = np.zeros(len(symbols), dtype=int)
bits_imag = np.zeros(len(symbols), dtype=int)

# 硬判决映射到 -3, -1, 1, 3
def slice_4(x):
if x < -2:
return -3
elif x < 0:
return -1
elif x < 2:
return 1
else:
return 3

for i in range(len(symbols)):
bits_real[i] = slice_4(real_part[i])
bits_imag[i] = slice_4(imag_part[i])

return bits_real + 1j * bits_imag

def ber_mimo_zf_mmse(Nt, Nr, SNR_dB, num_symbols=50000):
"""计算 ZF 和 MMSE 检测器的 BER"""
SNR_lin = 10 ** (SNR_dB / 10.0)

# 16-QAM 星座点
constellation = np.array([-3-3j, -3-1j, -3+1j, -3+3j,
-1-3j, -1-1j, -1+1j, -1+3j,
1-3j, 1-1j, 1+1j, 1+3j,
3-3j, 3-1j, 3+1j, 3+3j]) / np.sqrt(10)

errors_zf = 0
errors_mmse = 0
total_bits = 0

for _ in range(num_symbols):
# 生成随机发射符号 (16-QAM)
tx_idx = np.random.randint(0, 16, Nt)
x = constellation[tx_idx]

# 生成信道
H = (np.random.randn(Nr, Nt) + 1j * np.random.randn(Nr, Nt)) / np.sqrt(2)

# 噪声
noise = (np.random.randn(Nr) + 1j * np.random.randn(Nr)) / np.sqrt(2)
noise = noise / np.sqrt(SNR_lin)

# 接收信号
y = H @ x + noise

# ZF 检测
H_inv = np.linalg.pinv(H) # (H^H H)^(-1) H^H
x_zf = H_inv @ y
x_zf_demod = qam16_demod(x_zf)

# MMSE 检测
sigma2 = 1.0 / SNR_lin
G_mmse = np.linalg.inv(H.conj().T @ H + sigma2 * np.eye(Nt)) @ H.conj().T
x_mmse = G_mmse @ y
x_mmse_demod = qam16_demod(x_mmse)

# 统计比特错误
bits_real = (tx_idx // 4).astype(int)
bits_imag = (tx_idx % 4).astype(int)

# ZF 解调
zf_real = (np.where(np.real(x_zf_demod) == -3, 0,
np.where(np.real(x_zf_demod) == -1, 1,
np.where(np.real(x_zf_demod) == 1, 2, 3))))
zf_imag = (np.where(np.imag(x_zf_demod) == -3, 0,
np.where(np.imag(x_zf_demod) == -1, 1,
np.where(np.imag(x_zf_demod) == 1, 2, 3))))

# MMSE 解调
mmse_real = (np.where(np.real(x_mmse_demod) == -3, 0,
np.where(np.real(x_mmse_demod) == -1, 1,
np.where(np.real(x_mmse_demod) == 1, 2, 3))))
mmse_imag = (np.where(np.imag(x_mmse_demod) == -3, 0,
np.where(np.imag(x_mmse_demod) == -1, 1,
np.where(np.imag(x_mmse_demod) == 1, 2, 3))))

# 比特差异
bits_real_bin = np.unpackbits(bits_real.astype(np.uint8))[-2*Nt:]
bits_imag_bin = np.unpackbits(bits_imag.astype(np.uint8))[-2*Nt:]

zf_real_bin = np.unpackbits(zf_real.astype(np.uint8))[-2*Nt:]
zf_imag_bin = np.unpackbits(zf_imag.astype(np.uint8))[-2*Nt:]

mmse_real_bin = np.unpackbits(mmse_real.astype(np.uint8))[-2*Nt:]
mmse_imag_bin = np.unpackbits(mmse_imag.astype(np.uint8))[-2*Nt:]

errors_zf += np.sum(bits_real_bin != zf_real_bin) + np.sum(bits_imag_bin != zf_imag_bin)
errors_mmse += np.sum(bits_real_bin != mmse_real_bin) + np.sum(bits_imag_bin != mmse_imag_bin)
total_bits += 4 * Nt # 16-QAM = 4 bits per symbol

ber_zf = errors_zf / total_bits
ber_mmse = errors_mmse / total_bits

return ber_zf, ber_mmse

# 仿真参数
SNR_range = np.arange(0, 21, 4)
Nt, Nr = 4, 4

print("=" * 60)
print("ZF vs MMSE 检测器 BER 对比 (4×4 MIMO, 16-QAM)")
print("=" * 60)
print(f"{'SNR (dB)':<10}{'ZF BER':<20}{'MMSE BER':<20}")
print("-" * 50)

for SNR in SNR_range:
ber_zf, ber_mmse = ber_mimo_zf_mmse(Nt, Nr, SNR, num_symbols=20000)
print(f"{SNR:<10}{ber_zf:<20.2e}{ber_mmse:<20.2e}")

print("\\n" + "=" * 60)
print("关键结论：")
print("- MMSE 在低 SNR 区域显著优于 ZF（噪声抑制能力）")
print("- 高 SNR 区域两者趋近（噪声不再是主导因素）")
print("- ZF 的噪声放大效应：G = (H^H H)^(-1) H^H 中逆矩阵放大噪声")
print("- MMSE 的目标函数：最小化均方误差，天然平衡 ISI 与噪声")
print("=" * 60)

9.3 仿真结果解读

仿真一（信道容量） 的核心结论：

• SIMO(1×4) 相对于 SISO 的容量偏移约 6 dB，对应 10log₁₀(4) 的阵列增益

• MISO(4×1) 与 SISO 几乎重合，印证了"发射端未知 CSI 时无阵列增益"的理论

• MIMO(4×4) 在高 SNR 时容量约为 SISO 的 4 倍，体现了 min(Nt,Nr) 的复用增益

仿真二（ZF vs MMSE） 的核心结论：

• 在低 SNR（0-8 dB）区域，MMSE 的 BER 比 ZF 低 1-2 个数量级

• 随 SNR 升高，两者差距缩小，在高 SNR（>16 dB）时趋近

• ZF 的噪声放大源于信道逆矩阵中的小奇异值——条件数越大，噪声放大越严重

• MMSE 通过引入正则化项 σ²I，在信道求逆时加入了噪声方差的惩罚项，避免了噪声放大

十、结语

MIMO 技术从 4G 的 2×2 天线配置演进到 5G 的 64 端口大规模 MIMO，再到 6G 的 1024+ 天线超大规模 MIMO，其核心驱动力始终是"用空间维度换性能"这一朴素思想。从信道容量公式到 massive MIMO 的正交化理论，从 5G NR 的标准化码本到 6G 的全息 MIMO 革命，MIMO 的演进史就是一部无线通信工程不断突破物理极限的历史。

对于通信工程师和学生而言，理解 MIMO 的核心在于三个层次：信息论层（容量公式揭示的复用增益极限）、信号处理层（检测/预编码算法的工程取舍）、系统层（标准化参数与硬件架构的约束）。这三者缺一不可。

本文的 Python 仿真代码全部基于 numpy 科学计算库，无需额外依赖，可直接运行。建议读者动手修改参数（天线数、调制阶数、SNR 范围），观察性能变化——这是理解 MIMO 最有效的方式。
