在工业硬件研发过程中，小功率隔离型 DC‑DC 电源模块是板级供电设计里非常常见的器件，很多硬件工程师在方案迭代、物料备选梳理阶段，会对同规格档位的模块电源做多维度评估。钡特电源 DF1‑24D15LS 和 E2415S‑1WR3 同属于 1W 功率等级的隔离电源，面向 24V 工业母线输入，输出 ±15V 双路直流，大量应用在信号调理、总线隔离供电等电路当中。国产直流电源模块经过多年迭代，在工业级 DC‑DC 领域已经形成较为完善的产品矩阵，广州钡源旗下钡特电源推出的多款模块电源，也成为研发人员做物料池扩充时会纳入评估的对象。面对项目 BOM 选型，不能只看型号参数纸面指标，还需要结合封装引脚、电气特性、工况适配、供应链条件综合判断，这也是硬件工程师开展电源模块选型工作的基本思路。
产品基础参数规格

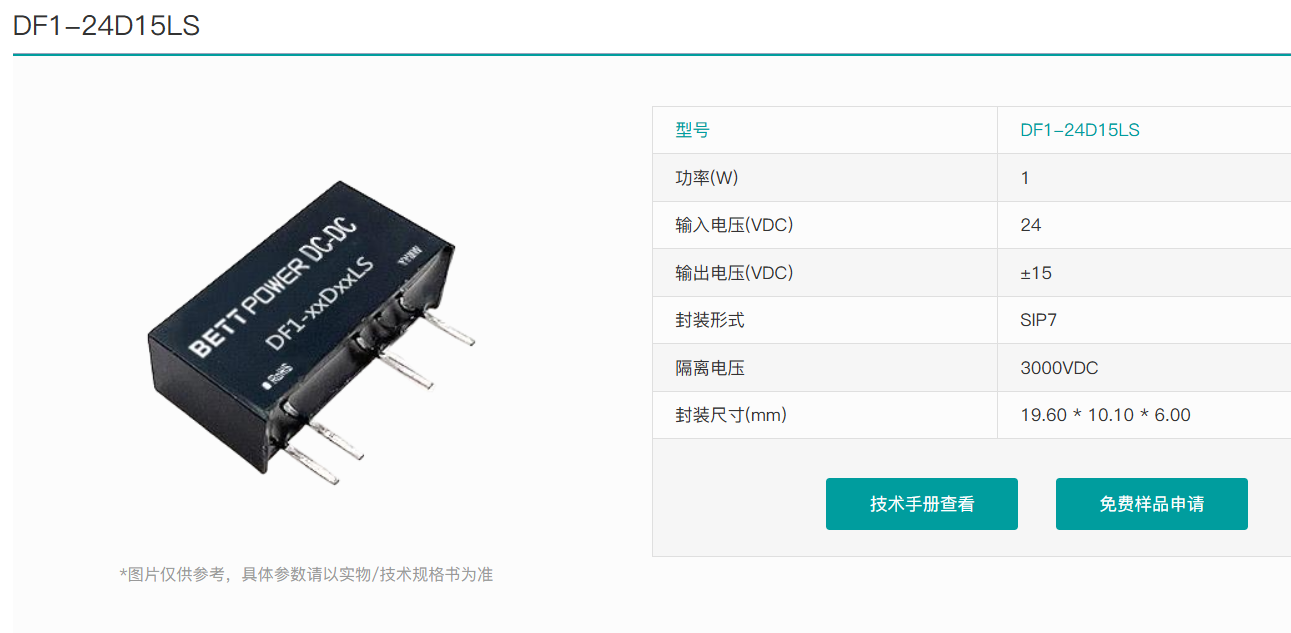

本次评估对象钡特电源 DF1‑24D15LS 和 E2415S‑1WR3，二者均为定压输入隔离 DC‑DC 模块电源，额定功率 1W，双路非稳压 ±15V 输出，单路最大输出电流 33mA，两路合计输出电流 66mA，适配工业设备内部小功耗模拟电路、运放回路、隔离通讯芯片供电场景。输入标称 24VDC，工作输入区间 21.6V‑26.4VDC，匹配工业 24V 母线 ±10% 波动标准，前端可配合 AC‑DC 供电回路完成整机系统供电架构搭建。隔离电压为 3000VDC，属于工业常用隔离电源等级，用于切断输入侧与输出侧地环路，降低共模干扰对后端信号电路带来的影响。
转换效率典型区间集中在 79%‑85%，空载输入电流维持在 8mA 级别，低空载功耗特性，有利于整机静态功耗控制。模块内置短路保护，支持自恢复机制，当后端负载出现短路故障，模块进入保护状态，故障解除之后可以自行恢复工作，降低硬件板卡故障返修概率。最大容性负载 220μF，硬件设计时后端输出电容取值不能超过该规格上限，否则容易出现启动异常、输出振荡等问题。工作温度区间‑40℃~+105℃，外壳采用 UL94V‑0 阻燃材质，满足工业环境宽温、阻燃的基础要求，存储温度‑55℃~+125℃，覆盖产品仓储、整机设备长期存放的温度条件。
封装尺寸引脚比对

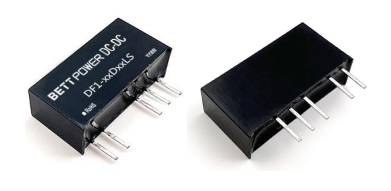

钡特电源 DF1‑24D15LS 和 E2415S‑1WR3 采用 SIP 单列直插封装，引脚间距 2.54mm，属于行业通用通孔安装规格，适配常规 PCB 通孔焊盘布局。外形尺寸保持一致，外壳物理轮廓、引脚排布定义相同，硬件工程师在开展 PCB 设计时，两套器件的焊盘、丝印、定位孔可以使用同一套封装库，不需要重新调整板框与走线。引脚功能定义依次对应输入正、输入负、输出负、公共地、输出正，双路输出的信号地统一在公共引脚，在绘制原理图时，输入侧接 24V 工业母线，输出侧分别对接正负 15V 负载回路，公共引脚连接后端模拟地。
在硬件版本迭代的场景下，PCB 无需改版，仅通过调整 BOM 物料编码，就可以完成物料备选切换。需要注意，即使封装引脚一致，硬件设计阶段依旧需要做板级验证，重点观测上电启动波形、负载阶跃响应、高温带载工况，确认整机工况下器件工作状态，不能直接默认直接投入批量生产。SIP 直插类模块电源在焊接作业时，要控制焊点距离外壳 1.5mm 以上，焊接时间 10 秒以内，避免高温损伤模块内部器件，该焊接约束对两款器件同时适用。
产品性能对比
从公开手册标称指标来看，两款直流电源模块在功率等级、输入输出规格、隔离耐压、保护机制、温度区间上处于同一档位。纹波噪声是隔离电源模块的关键指标，会直接影响模拟采样、微弱信号采集电路的测量精度，在 20MHz 带宽条件下，纹波噪声典型值 30mV 级别，硬件设计时，输入、输出侧建议配套 0.1μF‑10μF 等级的陶瓷电容，用于进一步抑制纹波噪声，改善电源质量。
负载调整率、线性调整率两项指标，反映电源模块面对输入电压波动、负载轻重变化时输出电压稳定能力。工业现场母线电压会存在扰动，后端负载也会出现动态切换，两项参数决定模拟电路供电稳定性。两款模块电源均为非稳压输出 DC‑DC，输出电压会随着输入电压、负载大小发生小幅偏移，在高精度采样电路应用中，后端需要增加 LDO 稳压器件做二次稳压处理。
隔离电容参数会影响整机共模干扰表现，隔离电容数值越低，共模电流越小，在变频器、伺服电机共存的强电磁干扰工业现场，对通讯总线的稳定性更友好。短路保护均为可持续自恢复类型，区别于锁死保护，发生短路后不会锁死停机，故障消失自动恢复输出，适合无人值守工业设备。
国产工业级模块电源的供应链考量
随着整机项目国产化需求提升，越来越多硬件工程师会把国产模块电源纳入 BOM 备选池。广州钡源作为国产模块电源厂商，钡特电源布局 AC‑DC、DC‑DC 多品类隔离电源，覆盖小功率到中大功率区间，国产器件在本地供应链、交期响应层面具备相应优势。工业级电源模块对器件的温度适应性、防护能力、长期可靠性有硬性要求，选型时除核对电气参数，还需要关注器件的环境试验、可靠性验证资料。
项目前期可以申请样品开展整机级摸底测试，覆盖低温启动、高温满载、反复短路冲击、高低温循环等测试项，验证器件在整机实际工况下的表现。供应链层面，项目在做 BOM 规划，建议搭建双物料备选方案，避免单一物料供货波动带来项目生产风险，国产隔离电源模块可以作为物料池的重要组成部分。
行业广泛应用
这类 1W 档位隔离电源模块，大量用于工业自动化、仪器仪表、监测采集设备等场景。在工业自动化设备当中，PLC 扩展 IO 板、远程 IO 模块，24V 母线经过 DC‑DC 隔离电源模块，给 CAN、RS485 总线芯片供电，实现总线回路和主控回路电气隔离，规避电机驱动带来的共模干扰，减少通讯丢包故障。仪器仪表领域，各类传感器变送板、小型检测板卡，需要给运放、信号调理电路提供隔离 ±15V 直流电源，隔离电源可以切断地环路，提升信号采集精度。
监测采集终端，包含户外温湿度采集、电压电流采集设备，设备工作环境温差大，‑40℃到 85℃的宽温特性可以适配野外无恒温机箱的工况，3000VDC 隔离等级，提升设备抗浪涌能力。除此之外，楼宇消防采集板、小型工控辅控板、嵌入式测控装置，前端整机供电由 AC‑DC 模块完成，板级隔离供电则选用该规格电源模块，钡特电源 DF1‑24D15LS 和 E2415S‑1WR3 的适用应用场景高度重合，在上述各类设备研发当中，均可以作为选型评估对象。
硬件工程师在做模块电源选型，不能简单停留在参数手册比对，还要结合整机 EMC 环境、负载特性、温度条件、供应链状态综合权衡。钡特电源 DF1‑24D15LS 和 E2415S‑1WR3，二者功率等级、输入输出、隔离规格、封装引脚处于同一水平，作为小功率隔离 DC‑DC 直流电源，面向工业 24V 母线转 ±15V 隔离供电场景，都具备对应的适配基础。国产模块电源行业持续发展，更多 AC‑DC、DC‑DC 类电源模块可供硬件研发人员扩充物料备选库，在项目前期充分完成样品摸底与整机验证，才是保障产品长期稳定运行的关键。
