建设背景与目标
传统污水泵站普遍面临站点分散、人工值守成本高、设备管控弱、故障响应滞后、数据碎片化等问题，尤其在汛期等极端天气下，难以实现多泵站协同调度，易引发污水外溢与内涝风险。为破解以上难题，数之能以工业物联网云平台为核心，融合边缘计算网关、无线通信与可视化组态技术，构建覆盖“感知—传输—控制—分析—运维”全流程的泵站智慧管控体系，助力泵站实现“无人值守、少人巡检”的现代化管理模式。

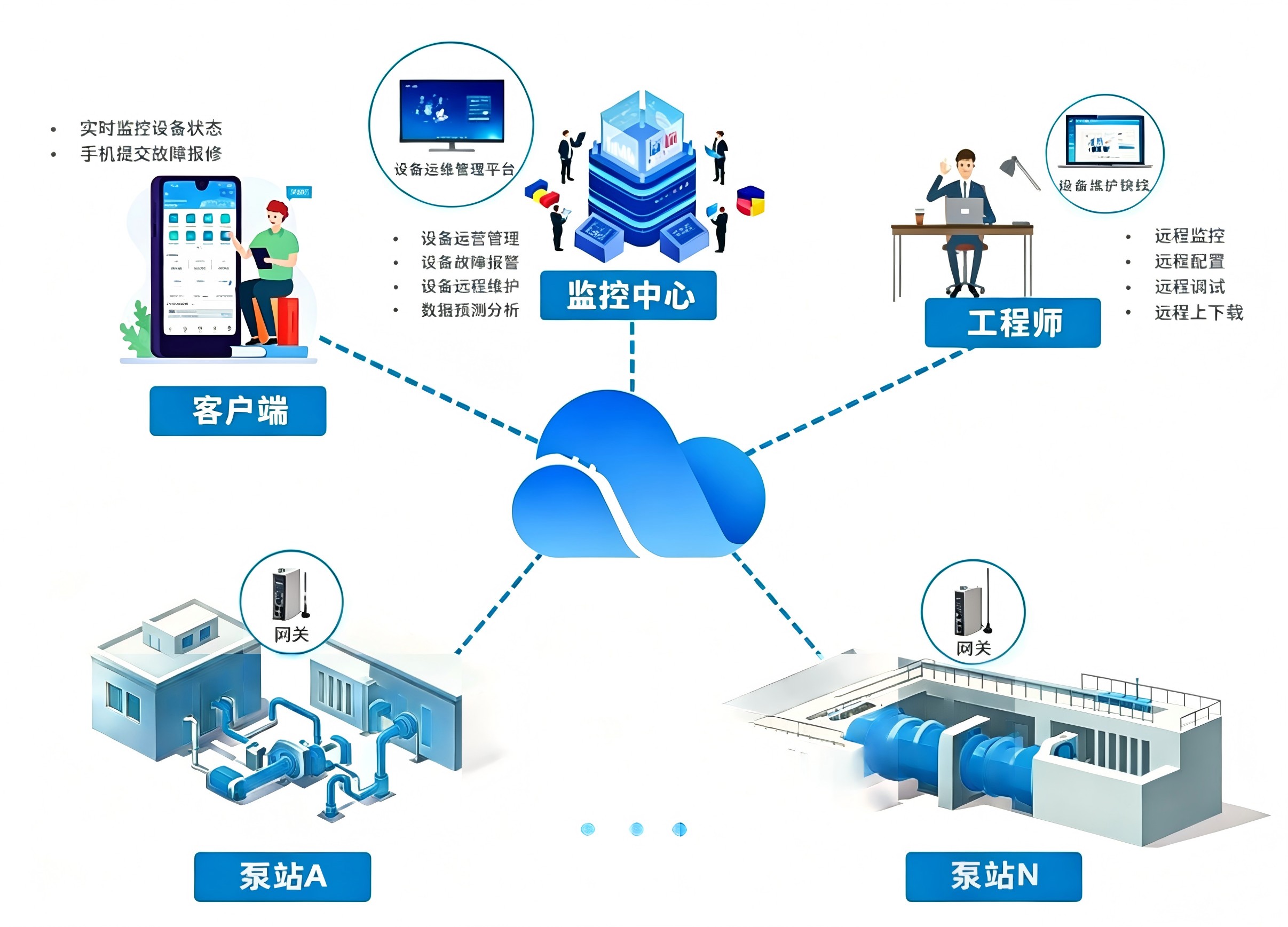

管理系统采用云-边-端三级架构，由感知层、边缘控制层、网络传输层、平台应用层四层组成，各层级间通过标准化协议实现数据交互与指令联动，保障系统全流程稳定高效运行。
一、感知层：现场数据采集
在泵站现场部署各类传感器、仪表与执行设备，实现对泵站运行状态、工艺参数与环境安全的全方位感知：
水泵机组：采集每台潜污泵的运行状态、故障信号、手自动档位、热继过载等开关量信号，以及电机电流、电压、绕组温度、泵腔泄漏、运行时长等模拟量信号。
工艺参数：通过超声波液位计/投入式液位变送器监测集水池液位，电磁流量计采集进出水瞬时流量与累计流量，压力变送器监测管网压力。
辅助设备：采集格栅机运行状态、电动阀门开度、变频器频率与故障代码等数据。
环境安防：部署硫化氢/甲烷气体检测仪、泵房温湿度传感器、浸水传感器及高清网络摄像头，实时监测泵站安全环境。
二、数据采集层：边缘计算与协议转换
在泵站现场部署数之能工业智能网关，承担边缘计算与数据采集核心职能：
协议解析：网关内置丰富通信协议库，可接入西门子、三菱等主流品牌PLC及各类Modbus 仪表，实现多源异构设备的数据融合。
边缘计算：支持如智能采集、数据过滤、报警计算、跳变触发、公式计算、分组策略、定时任务、算法开发等。
数据预处理：在本地进行数据清洗、异常检测与短时存储，断网期间数据本地缓存，网络恢复后自动补传，确保数据完整性。
远程运维：支持通过VPN隧道实现PLC远程上下载程序、远程调试与故障排查，大幅减少现场维护频次。
三、网络传输层：可靠通信链路
根据泵站分布特点，灵活选用通信方式，保障数据稳定上传与指令可靠下达：
远程传输：采用4G/5G作为主链路，将泵站数据实时上传至数之能云平台；对距离较近的城区泵站，可选用光纤/以太网实现大带宽稳定通信。
本地组网：对于传感器分散的泵站，可选用LoRa数采终端进行本地无线组网，再经网关集中上云，有效解决布线难题。
安全机制：部署VPN加密传输、防火墙及数据隔离措施，防范网络攻击与数据泄露。
四、平台应用层：组态可视化管理平台
数之能工业物联网云平台是一款集设备数据采集、监控、分析、可视化展示与远程运维于一体的低代码平台。平台内置丰富的通信协议库与数据可视化组件，支持接入PLC、仪器仪表、传感器、摄像头等设备，实现广泛设备接入与实时响应。在本方案中，平台承担数据汇聚、智能告警、远程控制、运维管理与数据分析等核心功能：
实时数据展示：以数据列表、趋势曲线、仪表盘等形式展示各泵站液位、流量、压力、水泵运行状态、电流电压、能耗等关键参数。
组态画面：通过组态编辑工具搭建可视化组态界面，直观还原泵站工艺流程与设备布局，实现对现场的可视化远程监控。
视频联动：接入泵站高清摄像头，支持实时预览与录像回放，视频画面与设备数据同屏显示。
告警通知：监测到液位超高/超低、水泵过载等异常情况时自动通过微信、短信、邮件等方式进行通知，确保告警信息及时触达。
告警闭环：告警触发后自动记录并生成事件列表，支持确认、消警与处理记录录入，未处理报警置顶显示，形成闭环管理。
远程手动控制：通过电脑或手机远程启停水泵、开关阀门、调节变频器频率，适配应急调度场景。
工单闭环：报警触发后自动生成维修工单，派发至维修人员APP，记录维修时间、故障类型、处理结果，实现从发现到处置的全流程闭环。
设备台账：记录设备型号、规格、安装时间、维保历史等信息，建立全生命周期档案。
能耗分析：统计单台/多台水泵单位时间能耗，对比运行效率，提供节能优化建议。
运行报表：自动生成小时/日/月/年运行报表，涵盖流量累计、设备运行时长、告警频率等指标，支持导出与打印。
数据开放：提供标准API数据接口，可对接到上级水务管理平台、环保监管平台，实现数据共享与互联互通。
