很多人觉得 2D 出图比 3D 建模“低端”，无非是把模型投影加标注。但做过振动设备的人都知道，振动筛分机这类产品的难点，恰恰不在造型，而在图纸上的每一处细节。最近完成的一套振动筛分机 2D 图纸，就把出图的重心放在了两个地方：核心轴系和激振器。
为什么是轴系和激振器？
振动筛分机的工作原理，是靠偏心块高速旋转产生激振力，带动物料筛分。这意味着整套轴系长期处于高速、交变载荷的工况下，任何一个薄弱环节都会被成倍放大——轴承位磨损、同轴度超差、键连接松动，都是这类设备最常见的故障源。

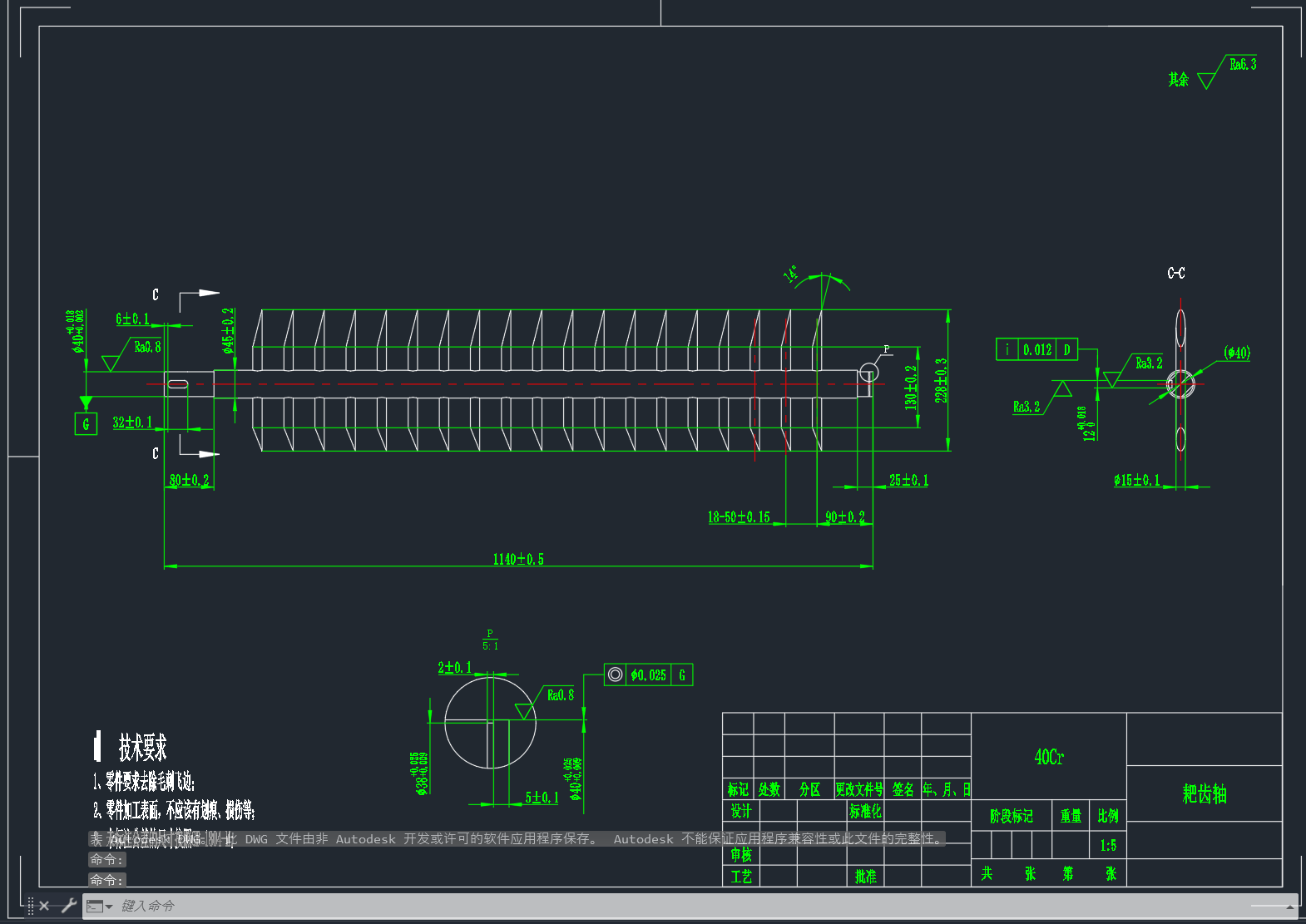

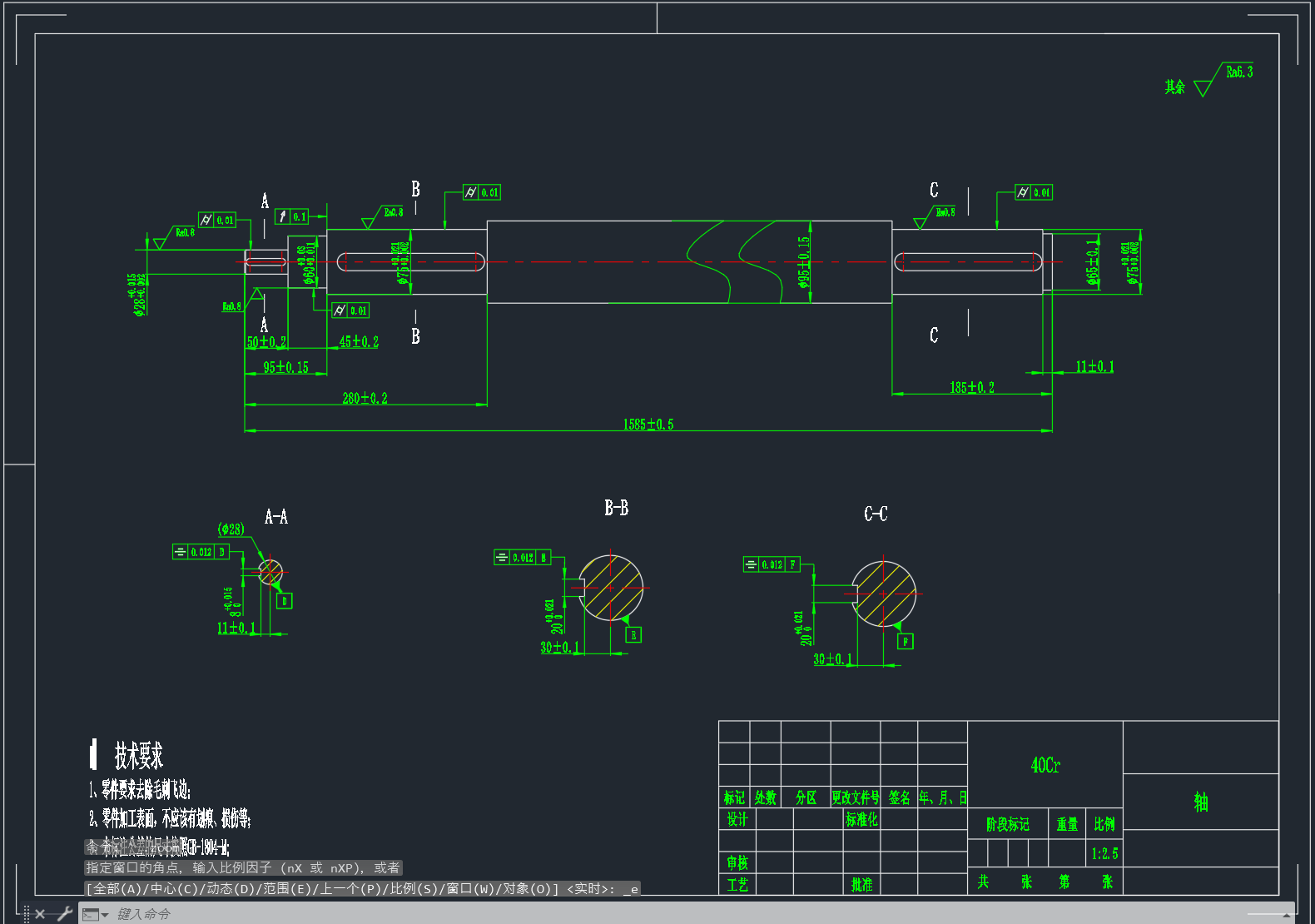

因此在选材上，轴和配重转子特意选用了 40Cr。这种合金结构钢调质处理后耐磨性和抗疲劳性能都不错，价格也比渗碳钢友好，是振动机械主轴的经典选择。选材不是拍脑袋，而是围绕“偏心块高速旋转”这个核心工况倒推出来的。
形位公差才是图纸的灵魂

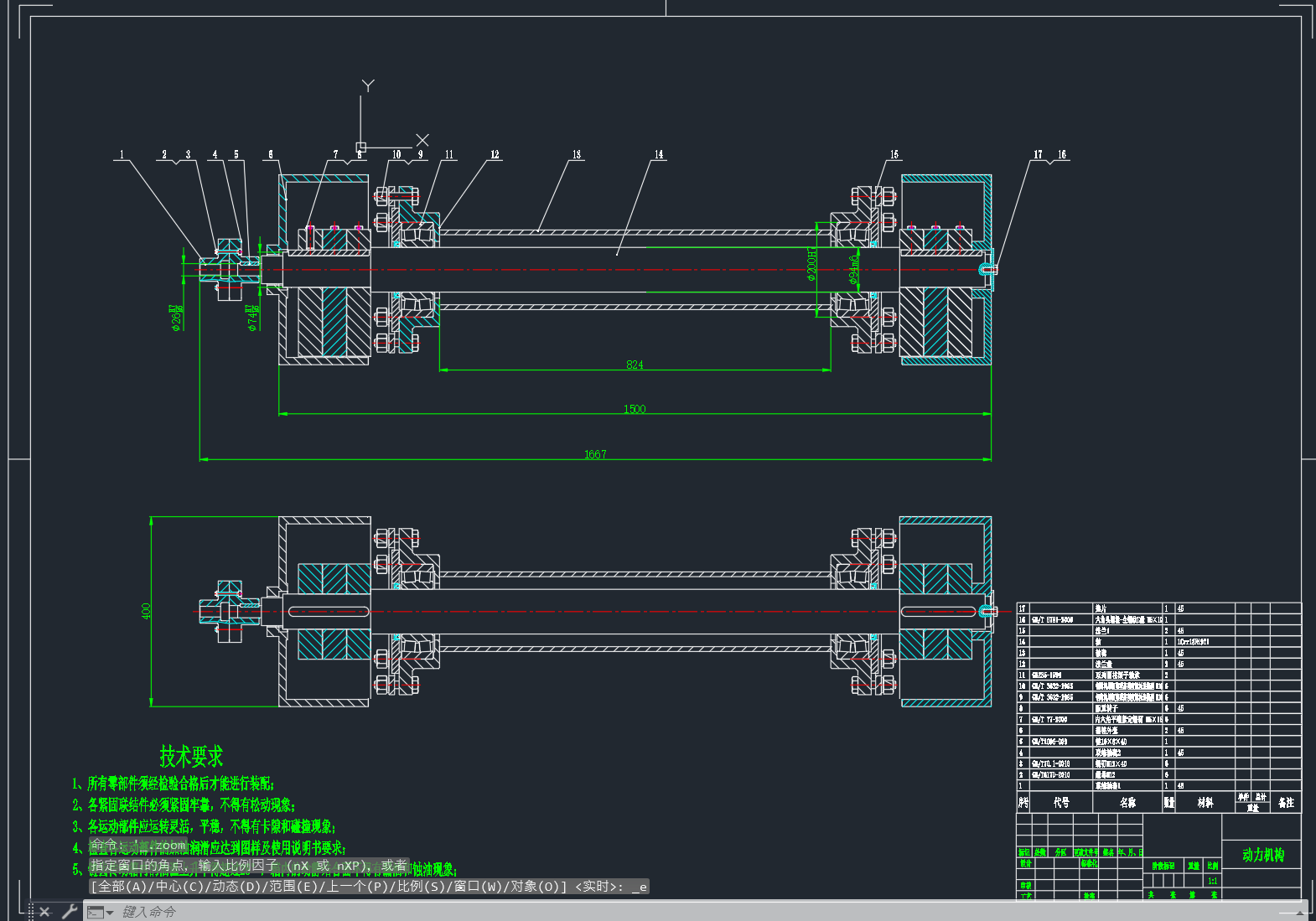

激振器对同轴度和轴承位配合的要求非常苛刻。偏心块转起来之后，一点点同轴误差都会转化为额外的离心力和振动噪声，轻则轴承发热，重则主轴疲劳断裂。
所以这套图纸里，形位公差、表面粗糙度（轴承位做到 Ra1.6）、键槽尺寸全部标注到位，没有一处“按工艺保证”的含糊表述。截面图和局部放大图也一并补全——加工师傅看图时不需要猜，更不需要打电话来问。
技术要求写进装配图，才叫“能落地”

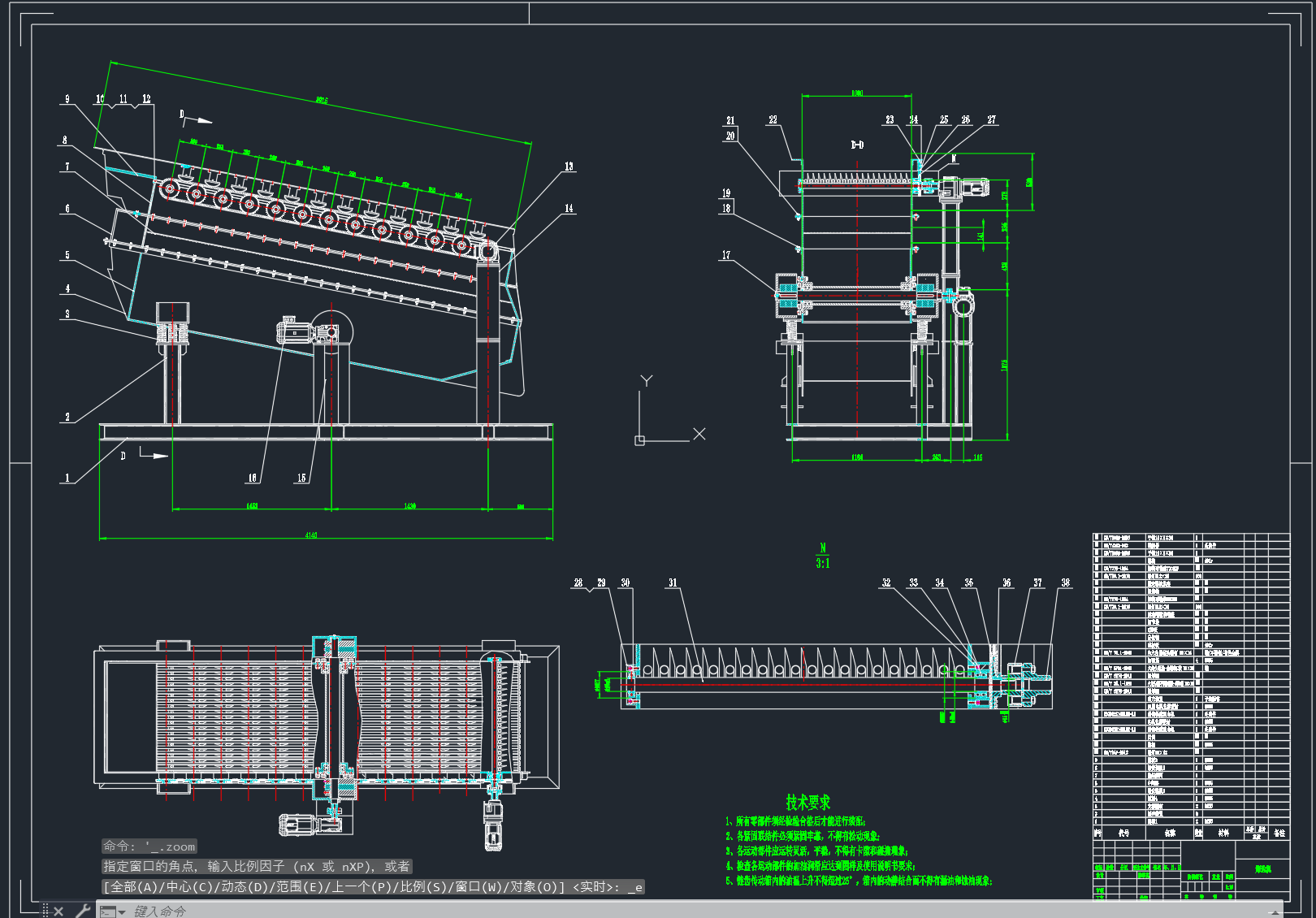

很多图纸栽在最后一步：装配图只有 BOM，没有技术要求。这套图纸的装配图上，除了详细的 BOM 清单，还特别写明了两条硬性要求：
- 高温部位的螺栓必须涂防松胶——振动工况下螺纹连接极易松脱，这是血的教训换来的惯例；
- 同轴度必须找正后再紧固——装配顺序错了，零件再合格也白搭。
图纸画到这个程度，才是真正“直接拿到车间”的水平。
写在最后
2D 图纸的价值，从来不在于线条多漂亮，而在于把设计意图、加工精度和装配要求完整、无歧义地传递给车间。筛分机如此，所有非标设备皆是如此。如果你也在做类似的振动机械或工装夹具设计，欢迎交流。
案例来源：山西海淇科技 机械设计外包

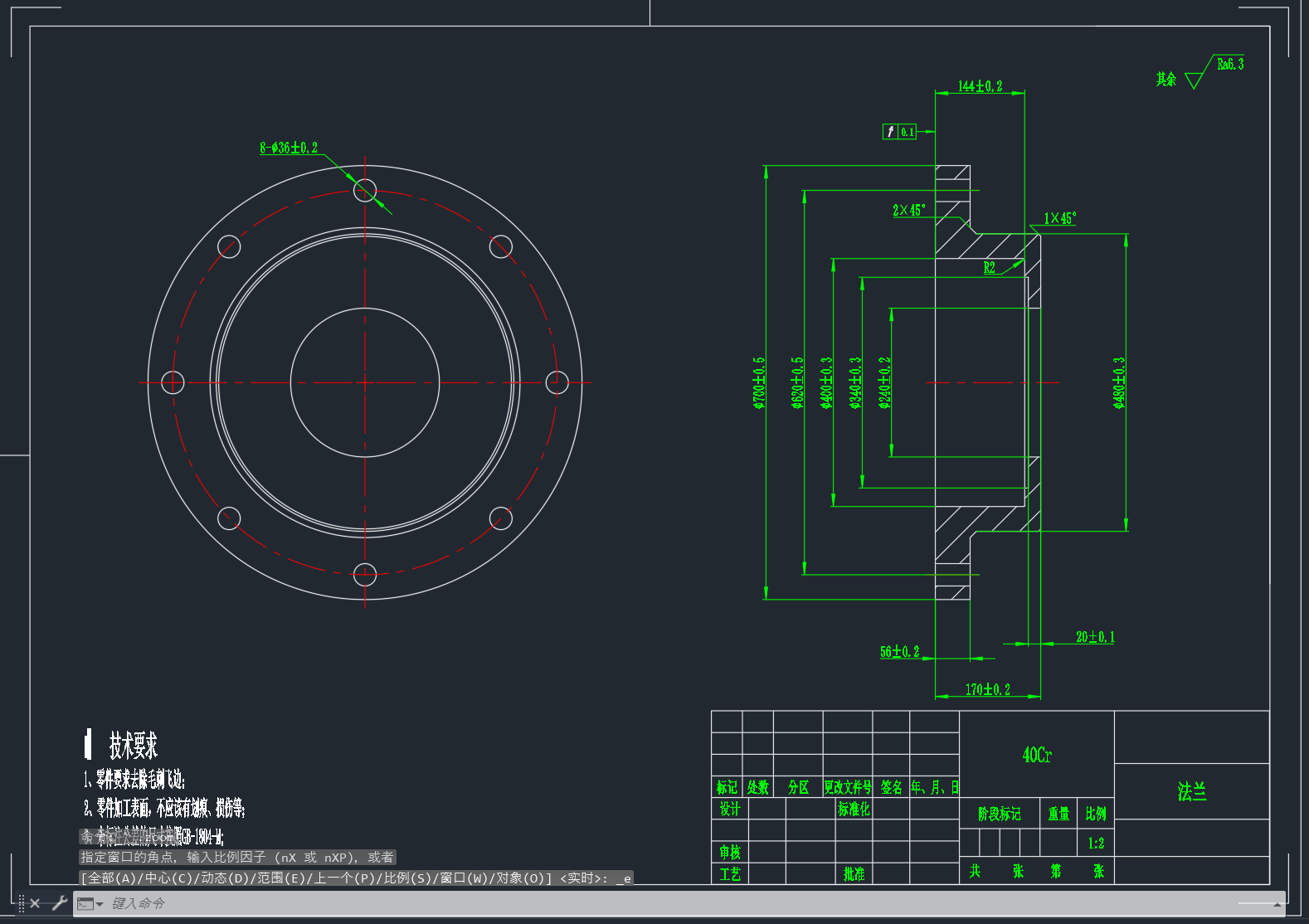

案例图片：
