7.2.4 声道全景声家庭影院系统架构深度解析：从信号链路到音箱布局的完整技术方案
本文深度解析 7.2.4 全景声家庭影院系统，以 BOSE 专业音响为核心，详解前级解码与专业后级分离式架构、全数字化 Dante 信号链路及 13 只音箱的三维声场布局。本文为高端影音室业主与设计师提供可落地的技术参考。
在家庭影院领域，7.2.4 声道配置被公认为当前民用环境下沉浸式音频的黄金标准。它在传统 7.1 声道的水平包围基础上，增加了四只天空声道音箱，将声音的回放维度从二维平面拓展到三维空间。重庆优沃科技有限公司在多年高端影音室工程实践中，以 BOSE 专业音响为核心构建了一套成熟的 7.2.4 全景声系统方案，本文将从系统架构、信号链路、音箱布局和功率分配四个维度，对这套方案进行完整的技术解析。
一、系统总体架构：前级解码与专业后级的分离式设计
一套参考级家庭影院系统的架构设计，决定了其声音表现的上限。重庆优沃科技在 7.2.4 影音室方案中采用了“高端 AV 前级解码 + 专业数字音频处理 + 专业多声道后级功放”的三层分离式架构，而非传统的 AV 一体机方案。这种架构的核心优势在于：每个环节都由专门优化的设备承担，避免了一体机在多声道同时驱动时功率下降、解码与放大互相干扰的问题。

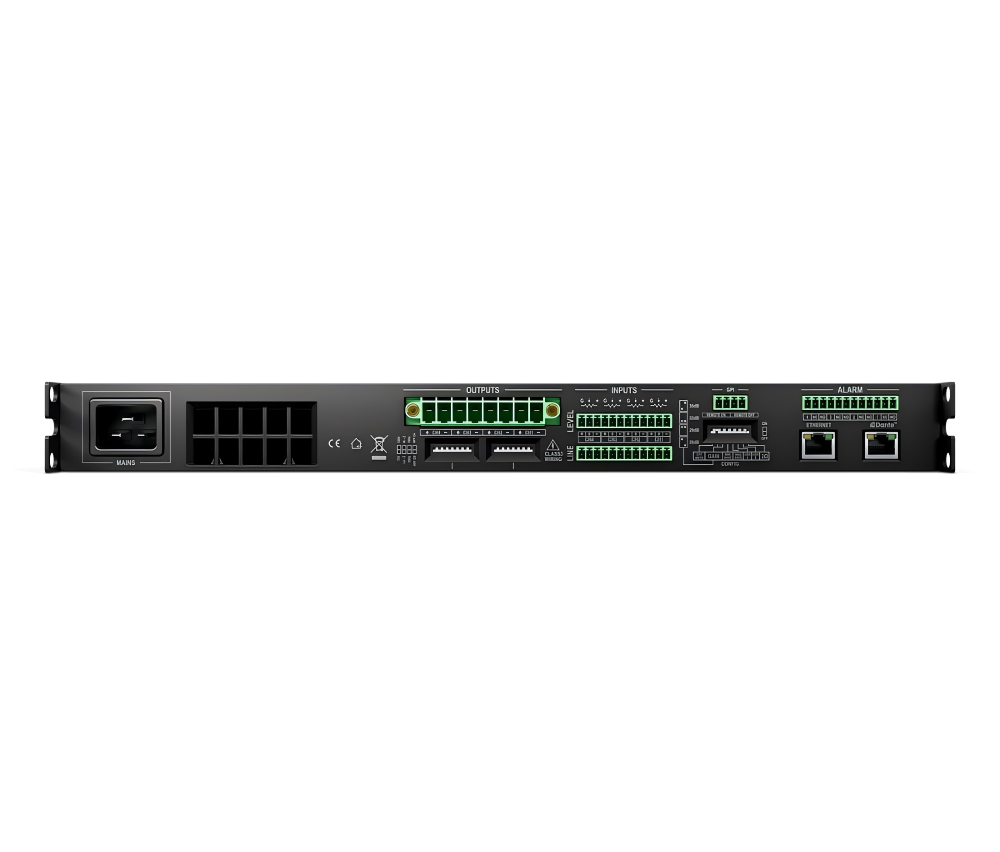

信号源层由海美迪 4K 硬盘播放机和视易点歌机构成，分别负责影院片源和 KTV 曲目的播放。解码层采用 Integra DRX-8.4 AV 前级解码器，具备 11.2 声道解码能力和 11.4 声道前级输出，完整支持 Dolby Atmos 和 DTS:X 两种沉浸式音频格式，HDMI 2.1 接口支持 4K@120Hz 和 HDR10+ 高动态范围视频传输。处理层由两台 BOSE ESP-880A 数字音频管理器组成，负责参数均衡、延时校准、信号路由和场景预设。放大层采用两台 BOSE PSX1204D（每台 4×300W）和一台 BOSE PS404D（4×100W）专业功放，总共 12 个放大通道驱动 13 只音箱。
技术要点：分离式架构中，AV 前级解码器仅负责音视频解码和前级输出，不承担功率放大任务。这确保了解码电路不受功放大电流工作时的电磁干扰，信噪比和动态范围显著优于一体机方案。
二、信号链路：全数字化传输与Dante网络音频
信号链路的设计直接影响音频信号的纯净度。在传统方案中，解码器到功放之间通过模拟RCA或XLR线缆传输，长距离传输容易引入电磁干扰和信号衰减。优沃科技的方案中，Integra DRX-8.4的前级输出进入BOSE ESP-880A后，整个信号处理和传输过程全部数字化。ESP-880A支持48kHz/24-bit采样率的浮点DSP处理，动态范围达到115dB，从输入到输出的信号链路中不经过数模/模数转换，避免了转换过程中的信号损失。
ESP-880A到BOSE PSX1204D功放之间，采用两种数字传输方式：对于支持AmpLink接口的功放，使用标准CAT5网线传输8通道无压缩数字音频；对于其他通道，通过Dante网络音频协议传输。Dante是目前专业音频领域最主流的网络音频传输协议，它通过标准以太网传输无损数字音频信号，延迟低于1毫秒，支持数百通道的音频路由，且完全抗电磁干扰。在重庆优沃科技的工程实践中，Dante网络的引入不仅提升了信号品质，还大幅简化了机房布线——传统方案需要数十条模拟音频线，而Dante方案只需一根网线即可传输全部通道。
三、音箱布局：13只音箱的三维声场构建
7.2.4系统共使用13只音箱，其布局遵循Dolby Atmos发布的官方安装指南，并结合房间声学条件进行微调。优沃科技的工程师在每个项目中都会使用专业声学测量软件验证音箱位置，确保声场的准确性。
3.1 耳平层七声道布局

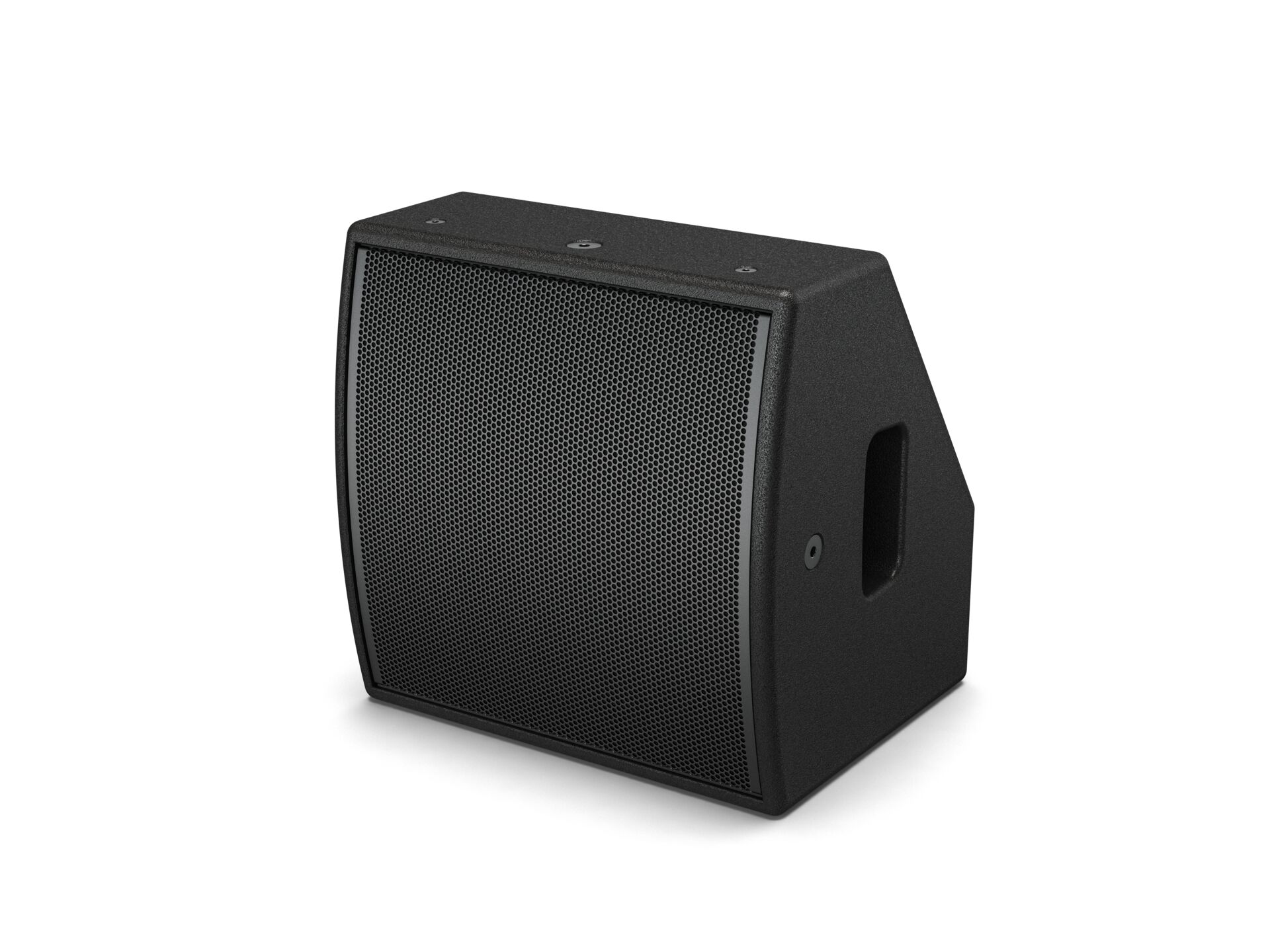

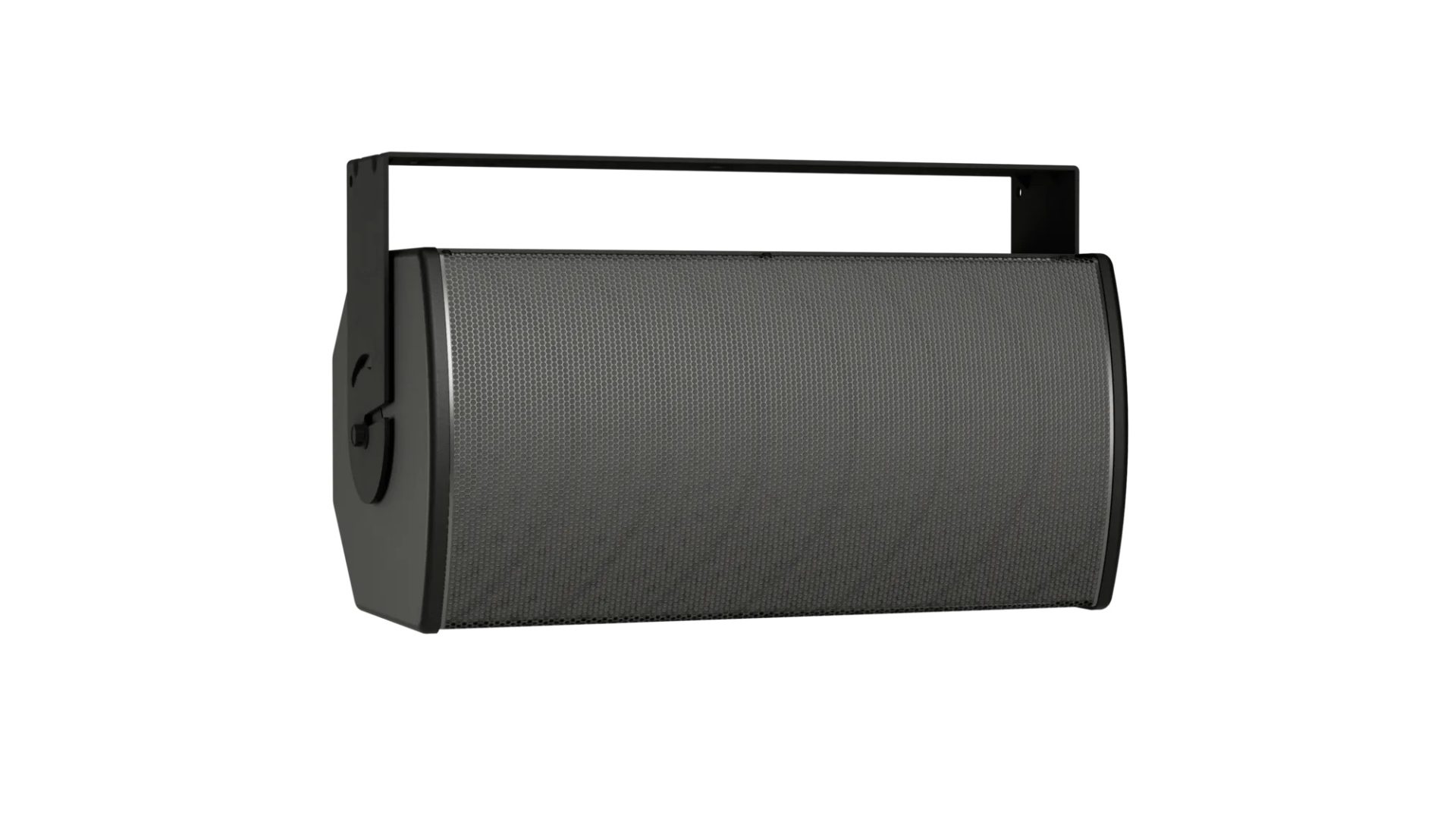

耳平层的七只音箱构成水平方向的360度声环。左右主音箱采用BOSE AMM112同轴音箱，配备12英寸低频单元和3英寸高频压缩驱动器，峰值声压级135dB，安装于透声幕后方两侧，与聆听位形成45-60度夹角。中置音箱采用BOSE AMU206，双6.5英寸低频单元配置，专门优化人声频段还原，安装于透声幕正中央，高度与主音箱一致。四只环绕音箱采用BOSE AMU108（8英寸单元），其中两只为侧环绕，安装于聆听位两侧墙面，高度1.8-2.0米；两只为后环绕，安装于聆听位后方两侧。AMU108的可旋转高频号角允许工程师根据安装位置精确调整声音覆盖方向。
3.2 双超低音的分布式布局
方案配置两只BOSE DM10S-SUB超低音（10英寸单元，35Hz-125Hz频率范围），分别布置在前墙左右两角。双低音炮布局的声学依据是：单只低音炮在房间中必然产生驻波，导致不同座位的低频响应差异可达15dB以上；两只低音炮通过合理布置和独立延时校准，可以利用相互干涉将主要聆听区域的低频不均匀度降低50%以上。优沃科技在调试时，通过BOSE ESP-880A对每只低音炮进行独立的参数均衡和延时设置，再配合Integra解码器的Dirac Live低频管理功能，实现多座位一致的低频体验。
3.3 四天空声道的吸顶布局
四只BOSE DM5C吸顶音箱（5.25英寸单元+1英寸钕磁高音，130度锥形覆盖）是全景声三维效果的关键。它们分别安装在聆听位的前左、前右、后左、后右四个方位，与垂直线形成30-45度夹角。DM5C采用分散校准系统技术，确保覆盖范围内声音均匀一致。安装时在天花板开孔250mm，音箱嵌入后与天花板齐平，白色网罩可喷涂为与天花板一致的颜色，实现视觉隐藏。
四、功率分配与阻抗匹配
13只音箱由12个功放通道驱动（两只超低音可桥接或独立驱动），功率分配遵循"主声道充足余量、环绕声道匹配灵敏度、天空声道适度驱动"的原则。BOSE AMM112主音箱（300W额定，96dB灵敏度）和AMU206中置（300W额定，93dB灵敏度）由PSX1204D的300W通道驱动，功率余量充足。四只AMU108环绕（250W额定，94dB灵敏度）和两只DM10S-SUB超低音（300W额定，92dB灵敏度）同样由300W通道驱动。四只DM5C天空声道（60W额定，92dB灵敏度）功率需求较小，由PS404D的100W通道驱动，余量超过60%。所有音箱额定阻抗均为8欧姆，与功放的4-8欧姆负载范围完美匹配。
重庆优沃科技有限公司成立于2011年，持有电子与智能化工程专业承包贰级资质和安全生产许可证，团队配备一二级建造师和BOSE等厂商认证工程师。公司在重庆九龙坡区石桥铺设有办公场所，是BOSE专业音响、JBL音响、Shure舒尔话筒等一线品牌的稳定供货渠道商。这套7.2.4全景声方案正是优沃科技将商业级专业音响技术应用于高端住宅环境的典型工程实践，所有设备均通过正规渠道采购，提供完整的产品质保和本地化售后运维服务。
五、方案技术参数汇总
以下为方案核心设备的技术参数汇总，供参考：
• 主音箱：BOSE AMM112 × 2，12英寸同轴，135dB峰值，300W
• 中置音箱：BOSE AMU206 × 1，双6.5英寸，129dB峰值，300W
• 环绕音箱：BOSE AMU108 × 4，8英寸，131dB峰值，250W
• 超低音：BOSE DM10S-SUB × 2，10英寸，35Hz下潜，300W
• 天空声道：BOSE DM5C × 4，5.25英寸吸顶，121dB峰值，60W
• 功放：BOSE PSX1204D × 2（4×300W）+ PS404D × 1（4×100W）
• 音频处理：BOSE ESP-880A × 2，115dB动态范围，Dante/AmpLink
• 解码器：Integra DRX-8.4，11.2声道解码，Dolby Atmos/DTS:X，Dirac Live
六、7.2.4 与传统 7.1 系统对比
为帮助读者更直观地理解 7.2.4 全景声系统的升级价值，下表从多个维度对 7.2.4 与传统 7.1 系统进行对比：
| 声道数量 | 13 只音箱（7 耳平层 + 2 超低音 + 4 天空声道），声道配置为 7.2.4 | 8 只音箱（7 耳平层 + 1 超低音），声道配置为 7.1 |
| 天空声道有无 | 有，4 只 BOSE DM5C 吸顶音箱构成顶部声场，实现三维空间定位 | 无，声音仅停留在水平二维平面，缺乏垂直方向的高度信息 |
| 沉浸感表现 | 支持 Dolby Atmos / DTS:X 沉浸式音频，声音可从头顶上方精准定位，营造身临其境的包围感 | 仅支持传统环绕声格式，声音来自水平方向，无法还原头顶音效，沉浸感明显不足 |
| 功放通道数 | 12 个放大通道（两台 PSX1204D 各 4×300W + 一台 PS404D 4×100W），驱动 13 只音箱 | 通常 7 个放大通道，单台 AV 功放即可驱动，功率余量相对有限 |
| 适用场景 | 高端住宅影音室、私人影院等追求极致沉浸体验的场所，适合对音质有较高要求的发烧友 | 普通客厅、中小型影音室，预算有限或空间受限的入门级家庭影院场景 |
| 造价区间 | 较高，因需配置专业前级解码器、多台专业功放及 13 只音箱，整体投入通常在数十万元级别 | 相对亲民，采用 AV 一体机加 8 只音箱即可搭建，整体投入通常在数万元级别 |
总体而言，7.2.4 系统在声道数量、天空声道、沉浸感和功放配置上全面领先于传统 7.1 系统，是追求极致观影体验的高端用户首选方案；而传统 7.1 系统则以更低的造价和更简单的部署满足入门级需求。
• 视频：JVC DLA-N700BC 4K激光投影（40000:1对比度，95% P3色域）+ 美视150寸透声幕
八、常见问题与排查指南
7.2.4 全景声系统设备数量多、链路复杂，部署与调试过程中可能遇到各类问题。以下结合本方案涉及的 BOSE ESP-880A、PSX1204D 及 Integra DRX-8.4 等设备，整理常见问题的排查思路与解决方案，供工程实施与日常维护参考。
| 天空声道无声 | ① 片源未包含 Dolby Atmos/DTS:X 音轨；② Integra DRX-8.4 未开启天空声道输出；③ DM5C 吸顶音箱接线或通道路由错误 | ① 确认片源为 Atmos/DTS:X 编码；② 在 DRX-8.4 菜单中检查扬声器配置，确认 4 只天空声道已分配并启用；③ 在 BOSE ESP-880A 中核对 DM5C 对应通道的信号路由与增益，用测试音逐通道验证输出 |
| 低音炮驻波严重 | ① 双 DM10S-SUB 摆放位置不当；② 未做独立延时与参数均衡校准；③ 房间声学处理不足 | ① 调整两只低音炮位置，避免对称摆放加剧驻波；② 在 ESP-880A 中对每只低音炮做独立 PEQ 与延时设置，配合 DRX-8.4 的 Dirac Live 低频管理进行多座位校准；③ 在墙角增加低频陷阱等声学处理 |
| Dante 网络音频中断 | ① 网线松动或损坏；② 交换机未启用 QoS/组播优化；③ Dante 设备时钟不同步 | ① 检查 CAT5 网线连接与接口状态，更换损坏线缆；② 在交换机上开启 QoS 并优化组播设置，避免与视频流量争抢带宽；③ 在 Dante Controller 中确认所有设备时钟主从同步正常，重启异常设备 |
| 功放过热保护 | ① 机柜散热不良；② 长时间大音量驱动低阻抗负载；③ 功放通风口被遮挡 | ① 确保机柜通风良好，加装散热风扇并保持环境温度适宜；② 检查 PSX1204D/PS404D 负载是否匹配（8Ω 音箱），避免长时间极限功率输出；③ 清理功放通风口灰尘，保持散热通道畅通 |
| 中置人声对白不清晰 | ① AMU206 中置安装位置或角度不当；② 中置通道电平/均衡设置不合理；③ 透声幕遮挡影响高频 | ① 确认 AMU206 安装于透声幕正中央且高度与主音箱一致；② 在 ESP-880A 中检查中置通道增益与 PEQ，必要时提升人声频段；③ 检查透声幕开孔率，确保高频穿透不受明显衰减 |
| 环绕声像不连贯 | ① 环绕音箱高度或角度偏差；② 各声道延时未校准；③ 环绕通道电平不一致 | ① 按 Dolby Atmos 指南核对 AMU108 侧/后环绕的高度（1.8-2.0 米）与朝向；② 在 ESP-880A 中逐通道测量并校准延时，确保声像平滑过渡；③ 用测试音检查四只环绕电平一致性，微调增益 |
以上排查思路覆盖了 7.2.4 全景声系统部署中最常见的几类问题。实际工程中建议在调试阶段使用专业声学测量软件逐通道验证，并保留 ESP-880A 的场景预设与 DRX-8.4 的校准参数备份，便于后续快速定位与恢复。若问题无法自行解决，可联系重庆优沃科技获取本地化技术支持。
