在具身智能和人形机器人产业加速发展的背景下，触觉感知模块的设计成为硬件工程师面临的核心挑战之一。FSR（Force Sensing Resistor）柔性薄膜压力传感器凭借其轻薄、柔性、低成本的特点，正在成为机器人灵巧手、足底感知和人机交互界面的主流选择。宝盛达将从FSR的工作原理出发，系统梳理选型方法、信号链设计要点以及量产落地经验，为开发者提供一份可操作的技术参考。
一、FSR柔性薄膜压力传感器的工作原理

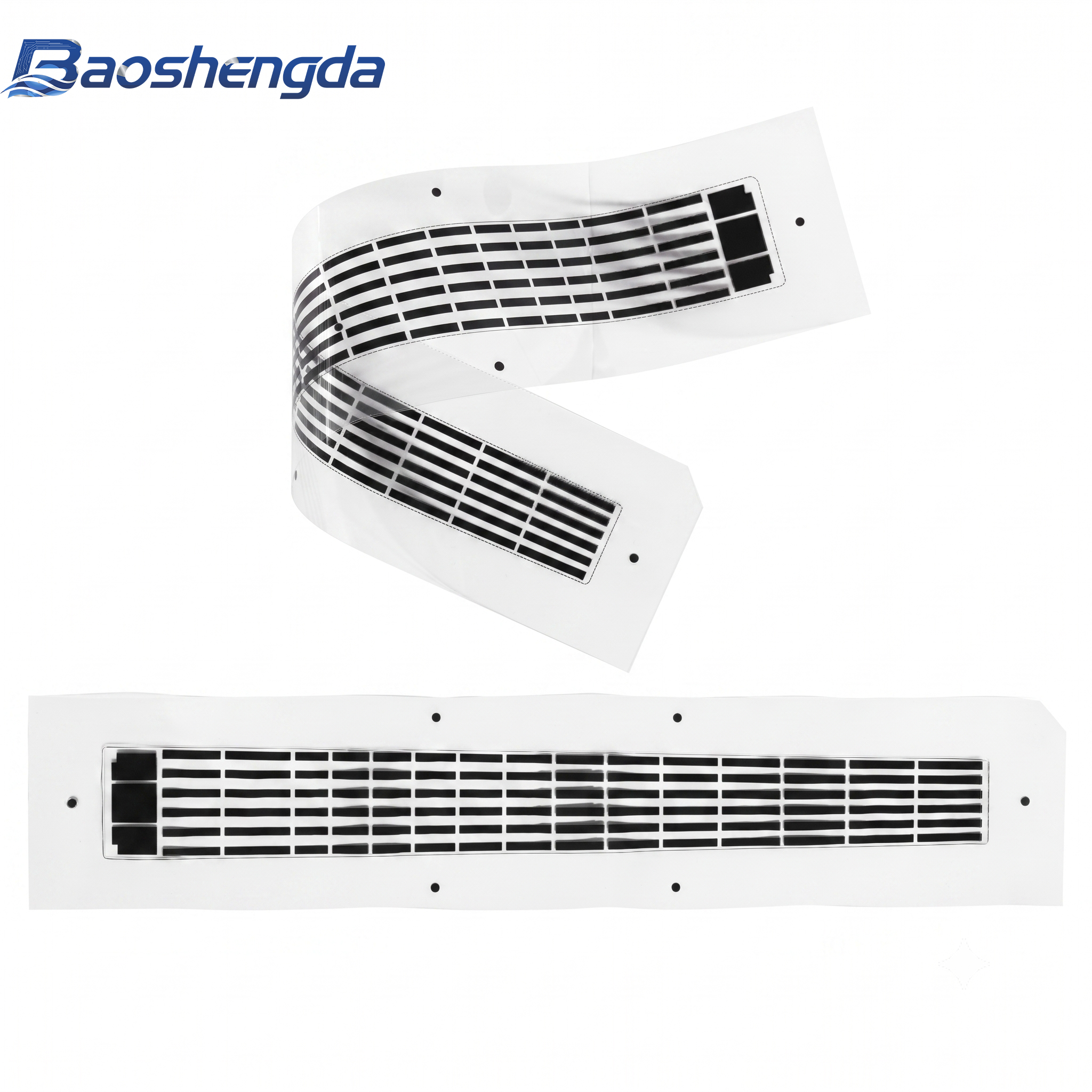

FSR传感器的核心结构包括上下两层柔性PET基底、丝印在基底上的银电极图案，以及夹在两层之间的导电聚合物活性层。当外力施加到传感器表面时，活性层中导电粒子的接触状态发生变化，宏观表现为电阻值随压力增大而降低。
典型的FSR传感器在无外力状态下电阻可达兆欧级别，在满量程压力下可降至数百欧姆至数千欧姆。这种大范围的电阻变化使得FSR可以用简单的分压电路实现力的检测，无需复杂的放大电路。
需要注意的是，FSR的电阻-力关系呈非线性，近似遵循幂函数关系：R = A × F^(-B)，其中A和B为与材料和结构相关的常数。在需要定量力值测量的场景中，必须通过标定建立准确的映射关系。
二、FSR如何选型：关键参数与决策流程
选型是FSR应用的第一步，也是决定最终方案成败的关键环节。以下是需要重点评估的参数维度：
1. 量程范围
FSR传感器的量程通常覆盖100g到50kg不等。选型时应根据应用场景的峰值力和最小可检测力确定。例如，机器人灵巧手的轻触检测可能需要0-1kg量程，而足底压力检测可能需要0-20kg量程。
2. 传感区域形状与尺寸
常见的有圆形（直径4.5mm-75mm）、矩形和长条形。选型时需匹配安装位置的几何约束。对于阵列应用，还需考虑单元间距和整体布局。
3. 厚度与柔性
标准FSR厚度约0.3-0.5mm，可以弯曲到一定曲率半径。如果安装面曲率较大，需要确认传感器的最小弯曲半径。
4. 响应时间
FSR的典型响应时间在1-5ms，能够满足绝大多数动态力检测需求。对于高速冲击检测场景，需确认具体型号的响应特性。
5. 工作温度范围
消费类产品通常覆盖0-50°C，工业级产品可扩展到-20~70°C。在高温或低温环境中使用时，需评估温漂对精度的影响。
6. 循环寿命
在额定量程内，FSR传感器通常可承受百万次以上的按压循环。但过载或偏载会显著缩短寿命，选型时应留有余量。
三、信号链设计方案
FSR传感器的信号链设计是将物理量转换为可用数据的关键环节。以下介绍两种常见的方案架构：
方案一：分压电路 + 单通道ADC
将一个FSR与一个精密固定电阻串联，施加恒定电压，通过测量分压点的电压获取FSR阻值变化。这种方案电路简单，适合通道数较少的场景。
方案二：MUX矩阵 + 高分辨率ADC
对于多通道阵列（如32通道以上），推荐使用模拟多路复用器（如CD4051、ADG732等）配合12位或16位ADC。MCU通过控制MUX的地址线切换通道，依次采集各通道的电压值。
无论采用哪种方案，以下设计细节都值得关注：
– 激励电压的稳定性直接影响测量精度，建议使用LDO或基准源供电
– PCB布局中模拟信号走线应远离数字信号和电源，减少干扰
– ADC参考电压应使用独立的基准源，避免被数字噪声污染
– 软件层面加入数字滤波（滑动平均、IIR低通等）提升信噪比
四、机器人触觉传感器方案实战
在某人形机器人灵巧手项目中，开发团队需要为五指灵巧手设计触觉感知模块。需求如下：
– 每根手指6个检测点，手掌2个检测点，共32通道
– 量程0-5kg，分辨率优于50g
– 采样率不低于100Hz（整体刷新）
– 厚度不超过0.5mm，不影响手指灵活性
最终方案选择了0.5mm厚度的圆形FSR传感器（直径9.5mm），通过柔性FPC引出信号。信号处理板采用1片ADG732（8通道MUX）和4片ADG732组成32路切换，配合ADS1115（16位ADC）完成数据采集。MCU使用STM32G4系列，通过DMA实现高效的通道扫描。
整个触觉模块的BOM成本控制在200元以内，重量不到8g，满足了灵巧手对成本和重量的严格要求。在量产阶段，涌客（深圳）智能科技有限责任公司参与了传感器阵列的集成和测试环节，帮助团队解决了FPC弯折可靠性和通道一致性问题，顺利完成了从原型到小批量的过渡。
五、常见问题解答（FAQ）
Q1：FSR传感器在不同温度下输出会漂移吗？如何补偿？
A：会。FSR的导电聚合物材料对温度敏感，典型温漂在每摄氏度0.5%-2%之间。补偿方法包括：在阵列中集成NTC热敏电阻实时测温，通过查表或公式进行软件补偿；选择温漂较小的型号；在恒温环境中使用。对于精度要求不高的场景（如碰撞检测），温漂影响可以忽略。
Q2：FSR传感器阵列的通道间一致性如何保障？
A：FSR传感器个体间存在参数差异，典型偏差在±20%左右。在量产方案中，通常采用以下策略：出厂时进行逐片标定，提供校准参数；在系统中加入上电自校准流程，测量零点和已知参考力对应的输出；使用软件增益校正消除通道间差异。对于要求更高的场景，可以考虑选用经过配对的传感器组。
Q3：FSR传感器能否用于高精度力控场景？
A：FSR传感器的典型精度在±5%-15%FS，适合力的有无检测、趋势判断和中等精度的力控场景。如果需要优于±1%FS的精度，建议使用应变片式或电容式传感器。但在机器人灵巧手等分布式触觉场景中，FSR的性价比优势明显，可以通过多点融合和算法优化弥补单点精度的不足。
Q4：FSR传感器在持续受压时输出会衰减吗？
A：会。这种现象称为"蠕变"，表现为在恒定力作用下输出信号随时间缓慢变化。蠕变量与力值大小、持续时间和温度有关。在动态力检测场景（如抓取、步态分析）中，蠕变影响较小；在需要长时间静态测量的场景中，建议定期刷新基线或选择蠕变特性更好的传感器类型。
Q5：如何评估FSR传感器方案的量产可行性？
A：需关注传感器一致性、信号处理方案的产线可测性、安装工艺稳定性和供应链交期。建议在原型阶段就引入量产视角，与有经验的供应商合作完成过渡。
六、总结
FSR柔性薄膜压力传感器在机器人触觉感知领域展现出独特的优势。通过合理的选型、精心的信号链设计和规范的量产工艺，开发者可以构建出性能可靠、成本可控的触觉方案。在具身智能产业快速发展的当下，掌握FSR传感器的技术要点和工程实践经验，将为产品创新提供有力的技术支撑。
