9月7日下午两点半，华为将发布Mate XT 2三折叠和鸿蒙HarmonyOS 7正式版。同一天晚上七点，小米将发布18 Fold折叠屏，首发玄戒O3自研芯片。9月10日凌晨一点，苹果将在加州总部开发布会，iPhone 18 Pro和首款折叠屏iPhone登场。这是约翰·特努斯9月1日正式接任苹果CEO之后的第一场发布会。
苹果2026年秋季发布会官方邀请函
往年9月是苹果的独角戏，国产厂商习惯了错峰。今年三家挤进同一个窗口，谁也不让谁。表面看是发布会撞档，往深一层看，是三套完全不同的芯片技术路线在同一周集中摊牌：苹果押注2nm制程，小米押注全大核架构，华为押注逻辑折叠。
苹果的A20 Pro尚未官宣细节，官方目前只确认了发布会日期和“亮新篇，来耀眼”的主题。不过台积电2nm产线的量产进度、供应链的多方信息都对上了：A20 Pro将是全球第一颗2nm手机芯片，并且换掉沿用多年的PoP叠层封装，改用全新的WMCM晶圆级封装。
小米是最透明的。8月24日的玄戒芯片技术沟通会已经公布了全部核心参数：玄戒O3，台积电3nm（N3P）工艺，裸片面积133平方毫米，240亿颗晶体管，十核全大核CPU，最高主频4.35GHz，实验室安兔兔跑分522.8万，GeekBench 6.5多核15221分，CPU性能比上代提升60%。同一天小米还发布了带宽1.22TB/s的AI加速芯片玄戒O100和3nm智驾芯片玄戒D100，加上去年5月发的玄戒O1和带自研基带的玄戒T1，一整套算力底座的轮廓已经成型。
华为的路子最特别。Mate XT 2用什么芯片，官方没公布，外界消息是在麒麟9030系列和新一代芯片之间摇摆，只能等发布会揭晓。值得期待的是：5月25日，华为海思总裁何庭波曾在上海的国际电路与系统大会（ISCAS 2026）上发表了“韬定律”，7月初更新的论文V2版直接放出了量产芯片的实测数据。基于这套理论打造的麒麟2026不走缩小晶体管的老路，而是把芯片电路纵向折叠成两层，今秋面世。
三个品牌，三条技术路线，是三种对“后摩尔时代性能如何提升的回答。
一、2nm制程下，晶体管的真实物理变化
从22nm开始，行业用了十几年的鳍式晶体管（FinFET），结构像一条竖起来的鱼鳍，电流从鳍里流过，栅极从三个方向把鳍包住，像三只手指捏住水管来控制水流。问题在于，鳍越来越薄之后，三只手指捏不住了，电流会从管底偷偷漏过去，这就是困扰先进制程的漏电问题。漏电意味着白白耗电发热，制程越往下走越严重。
台积电N2工艺换用了纳米片晶体管（GAA，全环绕栅极）。把鱼鳍放倒、切成几片极薄的硅片叠起来，栅极从上下左右四个方向把每一片完全包裹，像手掌把水管整个攥住，漏电流被压到极低。这个结构变化带来的收益可以量化：台积电官方给出的对比数据是，N2相比上一代N3E，同等功耗下速度快10%到15%，同等速度下功耗低25%到30%，逻辑密度提升15%以上。N2已于2025年第四季度量产，良率爬升速度超过了当年3nm的同期表现。
落到手机上的体验就是：同样的电池，同样的游戏帧率，机身更凉快、续航更长。供应链信息显示A20 Pro整体性能比A19 Pro提升约15%，能效提升约30%，恰好处在台积电公布的N2理论区间里。安卓阵营的旗舰芯片普遍认为要到2027年才能用上同代工艺，时间差就是这么来的。
二、内存墙，手机AI真正的瓶颈
很多人以为端侧AI拼的是NPU算力，TOPS数字越大越厉害。这是个误解。
大模型推理分两个阶段。读题阶段（Prefill）一次性处理你输入的所有文字，计算密集，算力说了算。逐字生成阶段（Decode）每吐出一个字，都要把整套模型权重从内存里完整搬一遍，搬数据的速度说了算。一个70亿参数的模型做INT4量化后权重约3.5GB，想每秒生成20个字，就需要每秒70GB的有效内存带宽。逐字生成的速度，九成以上由内存带宽决定，和标称算力关系不大。手机SoC的内存带宽天花板，就是端侧AI体验的天花板。
这就是为什么今年的新机集体在内存上做文章。JEDEC在2025年7月正式发布了LPDDR6标准（JESD209-6）：速率从10.667Gbps起步、最高14.4Gbps，每颗芯片内部改成双子通道结构，总位宽从16位拓宽到24位，相比LPDDR5X带宽提升约20%到45%。玄戒O3是全球第一颗原生支持LPDDR6的移动SoC，实测内存带宽113.8GB/s，比上代提升48%，小米18 Fold搭配的是长鑫存储的LPDDR6内存，国产低功耗内存第一次站上旗舰机的位置。
还有一层藏在封装里。苹果过去十几年一直用PoP封装，内存芯片像盖被子一样叠在处理器正上方，两个发热大户贴在一起，高负载时互相烘烤。供应链信息显示，A20 Pro改用WMCM（晶圆级多芯片模块）封装，内存挪到处理器旁边平铺，靠重布线层在晶圆级直连，两个芯片各有独立的散热面，数据传输路径也更短。思路其实和服务器端的CoWoS同源，都是把“芯片之间的距离”当成性能参数来优化。
三、玄戒O3，一次“反常识”的架构实验
手机芯片二十年来的铁律是大小核搭配：几个大核负责冲刺，几个小核负责省电。玄戒O3把这个铁律扔了，十颗核心全部是大核，2颗4.35GHz的C1-Ultra、4颗3.68GHz的C1-Premium、4颗3.15GHz的C1-Pro，一颗小核都没有。
这听起来像堆料，实则不然。小核的存在前提是“大核干轻活浪费电”，可当大核的能效曲线足够好，让大核快速干完活立刻休眠，反而比小核慢吞吞地干更省电。这种策略对制程和电源管理的要求极高，敢这么做，本身说明小米对这套芯片的中低负载能效有底气，官方数据是中低负载功耗比上代降了25%。
AI部分是另一套逻辑。玄戒O3重构了NPU架构，张量算力200 TOPS，专门针对小米自研的端侧MiMo大模型优化，端侧AI性能提升45%，并且把CPU、GPU、ISP、显示模块全部纳入AI加速体系。这里能看出自研芯片的真正价值：模型团队和芯片团队坐在同一栋楼里，模型的算子长什么样，芯片的电路就怎么设计，这是采购第三方芯片永远做不到的配合。安兔兔522.8万的跑分只是结果，方法才是重点。
小米玄戒O3官方发布海报
四、韬定律：不换制程也能造出更强的芯片
三条路线里最值得细看的是华为，因为它回答的是一个全行业迟早要面对的问题：如果最先进的制程暂时够不着，或者摩尔定律真的走到头了，性能还能从哪来？
韬定律的核心思路是把“几何缩微”换成“时间缩微”。芯片里每个信号的传播都要花时间，这个时间由导线的电阻和电容决定，写成公式就是τ=RC。导线越做越细，电阻反而指数级上升，信号在芯片里堵车，已经成了比晶体管本身更大的瓶颈。传统思路是把晶体管做小，线跟着变短。华为换了个方向：制程不变，直接把电路从平面折叠成立体的两层，原本在二维平面上绕远路的信号改成垂直打通，走线大幅缩短，传播时间照样降下来。韬定律的名字就来自时间常数τ这个希腊字母。
7月3日更新的论文V2版给出了麒麟2026与麒麟9030 Pro的同制程实测对比：两颗芯片用同一个工艺节点，9030 Pro是传统平面架构，麒麟2026用双层逻辑折叠，结果晶体管密度从每平方毫米1.55亿颗提升到2.38亿颗，涨幅53.5%，这个数字已经和英特尔最先进的18A制程打平。同等性能下功耗降低41%，1.1伏供电下主频提升13%到3.1GHz，SRAM工作频率提升超过40%，线长缩短约30%。论文还披露，这套设计方法过去六年已经在381种工业级芯片上完成了量产验证。
让两层电路在垂直方向直连的关键，是纳米级层间通孔（MIV和ILV），互连间距只有40到80纳米，密度可以做到每平方毫米一亿个。论文特意强调，逻辑折叠是晶圆制造环节的单片三维集成，和封装环节的3D Chiplet不是一回事，前者在门级电路上直接垂直互连，省掉了芯片间通信的接口开销。路线图也公布了：2026年双层折叠商用，2027年起向三层以上演进，2031年通过多层折叠实现等效1.4nm制程的晶体管密度。

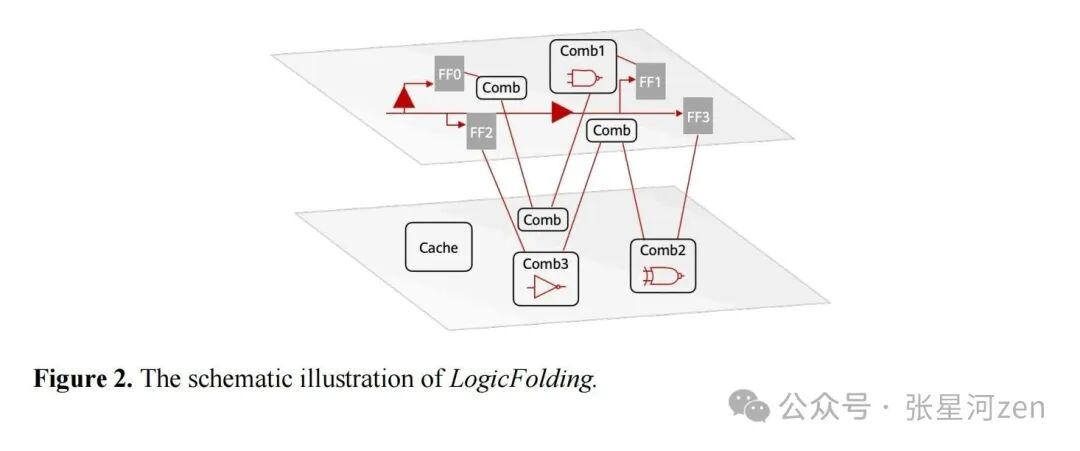

华为韬定律论文中的逻辑折叠架构示意图
9月7日亮相的Mate XT 2，行业首创的U型双内折结构让主屏在闭合时完全收进机身，背部新增独立外屏，配合HarmonyOS 7正式版。新系统号称首个全面拥抱Agent时代的操作系统，小艺从语音助手升级成系统级智能体，官方口径下复杂任务成功率超过90%。折叠屏负责形态，新芯片负责算力，新系统负责把AI变成操作系统的一部分。
五、三种技术路线，其实在回答同一个问题
三条路线放在一起看，会发现一个共同点：都在逃离对单一路径的依赖。
苹果不再只靠制程，封装和内存一起动。小米不再只靠采购，从模型到芯片自己垂直打通。华为在最受限的条件下，干脆另立一套方法论，把架构创新做成可量产的工程。
背后的驱动力是同一个：AI从云端落进了口袋。当手机要本地运行几十亿参数的模型，当操作系统本身开始围绕智能体重构，芯片的每一瓦功耗、每GB带宽、每微米走线都开始直接决定用户体验。发布会上的参数表只是水面上的部分，水面下是晶体管形态、封装拓扑、内存标准和架构哲学的全面换代。
——
本文仅为产业与技术信息的整理分享，所涉参数均来自公开发布的官方信息、官方技术论文及权威媒体报道，具体细节以发布会官方公布为准。本文不涉及任何投资建议，不作为任何投资决策的参考依据。
