1 “选择文件”功能使用说明
在报文解析页面，通过“选择文件”按钮从聊天会话中选择一个文本文件，小程序会按当前选定的协议自动提取其中的完整报文，点击“开始解析”即可批量解析并分页查看结果。全程在本地完成，不依赖网络和后端。
文件要求
|
文件类型 |
.txt
、.log、.csv、.hex |
|
文件大小 |
不超过 200MB |
|
文件编码 |
UTF-8 文本（带 BOM 自动去除）；二进制文件会被拒绝 |
|
选择数量 |
一次一个文件 |
|
报文条数 |
单个文件最多提取 10,000 条完整报文，超出部分截断并提示 |
空文件、无法读取或未提取到完整报文时，无法开始批量解析。
使用步骤
在“协议类型”中选择文件对应的协议（104 / 101 / Modbus TCP / Modbus RTU / DL/T 645-2007 / IEC 103）。

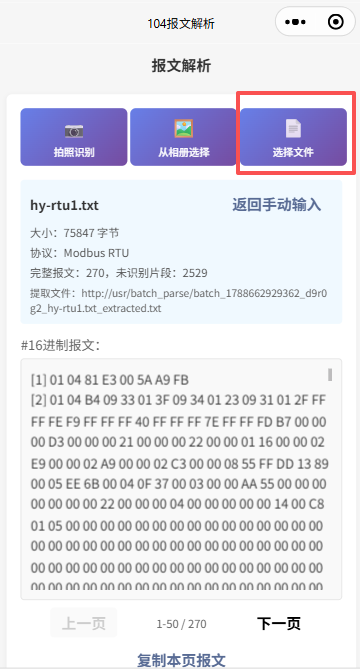

点击“选择文件”，从聊天文件中选取报文日志文件。
等待提取完成，页面显示文件名、完整报文数、未识别片段数，可分页浏览提取到的报文。（支持自动模糊提取对应协议的16进制报文，即报文日志文件可包含其他日志信息，小程序自动提取有效报文）
点击“开始解析”，逐条解析全部报文并显示进度；可随时点击“停止”。
解析完成后分页查看结果；单条报文失败只标记错误，不影响其他报文。
注意事项
- 按单一协议提取
：请确保所选协议与文件内容一致，混合协议内容不会被自动识别；切换协议后可按新协议重新提取同一文件。
- 未识别片段
：日志中无法构成完整报文的内容（如截断的帧、非报文行）会计入未识别片段数，不参与解析。
- 大文件建议拆分
：提取报文和解析结果会保存为本地文件（结果文件体积通常为源文件的数倍），受微信本地存储 200MB 上限约束。文件过大导致存储超限时，请按时间段拆分后分批导入。
- 任务文件自动清理
：每次导入新文件会自动清理上一任务的本地文件，不会长期占用设备存储。

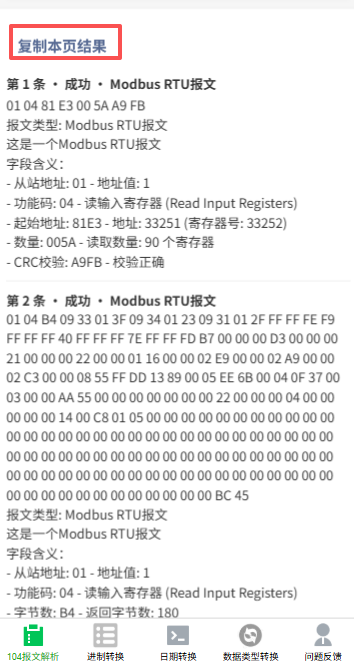

2、解析效果实例：
第 1 条 · 成功 · Modbus RTU报文
原始报文：01 04 81 E3 00 5A A9 FB
报文类型: Modbus RTU报文
这是一个Modbus RTU报文
字段含义：
– 从站地址: 01 – 地址值: 1
– 功能码: 04 – 读输入寄存器 (Read Input Registers)
– 起始地址: 81E3 – 地址: 33251 (寄存器号: 33252)
– 数量: 005A – 读取数量: 90 个寄存器
– CRC校验: A9FB – 校验正确
==================================================
第 2 条 · 成功 · Modbus RTU报文
原始报文：01 04 B4 09 33 01 3F 09 34 01 23 09 31 01 2F FF FF FE F9 FF FF FF 40 FF FF FF 7E FF FF FD B7 00 00 00 D3 00 00 00 21 00 00 00 22 00 00 01 16 00 00 02 E9 00 00 02 A9 00 00 02 C3 00 00 08 55 FF DD 13 89 00 05 EE 6B 00 04 0F 37 00 03 00 00 AA 55 00 00 00 00 00 00 00 22 00 00 00 04 00 00 00 00 00 14 00 C8 01 05 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 BC 45
报文类型: Modbus RTU报文
这是一个Modbus RTU报文
字段含义：
– 从站地址: 01 – 地址值: 1
– 功能码: 04 – 读输入寄存器 (Read Input Registers)
– 字节数: B4 – 返回字节数: 180
寄存器数据: 0933013F093401230931012FFFFFFEF9FFFFFF40FFFFFF7EFFFFFDB7000000D3000000210000002200000116000002E9000002A9000002C300000855FFDD13890005EE6B00040F3700030000AA5500000000000000220000000400000000001400C801050000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 – 90个寄存器值
– – 寄存器1（33251，81E3）: 0933 – 值: 2355
– – 寄存器2（33252，81E4）: 013F – 值: 319
– – 寄存器3（33253，81E5）: 0934 – 值: 2356
– – 寄存器4（33254，81E6）: 0123 – 值: 291
– – 寄存器5（33255，81E7）: 0931 – 值: 2353
– – 寄存器6（33256，81E8）: 012F – 值: 303
– – 寄存器7（33257，81E9）: FFFF – 值: 65535
– – 寄存器8（33258，81EA）: FEF9 – 值: 65273
– – 寄存器9（33259，81EB）: FFFF – 值: 65535
– – 寄存器10（33260，81EC）: FF40 – 值: 65344
– – 寄存器11（33261，81ED）: FFFF – 值: 65535
– – 寄存器12（33262，81EE）: FF7E – 值: 65406
– – 寄存器13（33263，81EF）: FFFF – 值: 65535
– – 寄存器14（33264，81F0）: FDB7 – 值: 64951
– – 寄存器15（33265，81F1）: 0000 – 值: 0
– – 寄存器16（33266，81F2）: 00D3 – 值: 211
– – 寄存器17（33267，81F3）: 0000 – 值: 0
– – 寄存器18（33268，81F4）: 0021 – 值: 33
– – 寄存器19（33269，81F5）: 0000 – 值: 0
– – 寄存器20（33270，81F6）: 0022 – 值: 34
– – 寄存器21（33271，81F7）: 0000 – 值: 0
– – 寄存器22（33272，81F8）: 0116 – 值: 278
– – 寄存器23（33273，81F9）: 0000 – 值: 0
– – 寄存器24（33274，81FA）: 02E9 – 值: 745
– – 寄存器25（33275，81FB）: 0000 – 值: 0
– – 寄存器26（33276，81FC）: 02A9 – 值: 681
– – 寄存器27（33277，81FD）: 0000 – 值: 0
– – 寄存器28（33278，81FE）: 02C3 – 值: 707
– – 寄存器29（33279，81FF）: 0000 – 值: 0
– – 寄存器30（33280，8200）: 0855 – 值: 2133
– – 寄存器31（33281，8201）: FFDD – 值: 65501
– – 寄存器32（33282，8202）: 1389 – 值: 5001
– – 寄存器33（33283，8203）: 0005 – 值: 5
– – 寄存器34（33284，8204）: EE6B – 值: 61035
– – 寄存器35（33285，8205）: 0004 – 值: 4
– – 寄存器36（33286，8206）: 0F37 – 值: 3895
– – 寄存器37（33287，8207）: 0003 – 值: 3
– – 寄存器38（33288，8208）: 0000 – 值: 0
– – 寄存器39（33289，8209）: AA55 – 值: 43605
– – 寄存器40（33290，820A）: 0000 – 值: 0
– – 寄存器41（33291，820B）: 0000 – 值: 0
– – 寄存器42（33292，820C）: 0000 – 值: 0
– – 寄存器43（33293，820D）: 0022 – 值: 34
– – 寄存器44（33294，820E）: 0000 – 值: 0
– – 寄存器45（33295，820F）: 0004 – 值: 4
– – 寄存器46（33296，8210）: 0000 – 值: 0
– – 寄存器47（33297，8211）: 0000 – 值: 0
– – 寄存器48（33298，8212）: 0014 – 值: 20
– – 寄存器49（33299，8213）: 00C8 – 值: 200
– – 寄存器50（33300，8214）: 0105 – 值: 261
– – 寄存器51（33301，8215）: 0000 – 值: 0
– – 寄存器52（33302，8216）: 0000 – 值: 0
– – 寄存器53（33303，8217）: 0000 – 值: 0
– – 寄存器54（33304，8218）: 0000 – 值: 0
– – 寄存器55（33305，8219）: 0000 – 值: 0
– – 寄存器56（33306，821A）: 0000 – 值: 0
– – 寄存器57（33307，821B）: 0000 – 值: 0
– – 寄存器58（33308，821C）: 0000 – 值: 0
– – 寄存器59（33309，821D）: 0000 – 值: 0
– – 寄存器60（33310，821E）: 0000 – 值: 0
– – 寄存器61（33311，821F）: 0000 – 值: 0
– – 寄存器62（33312，8220）: 0000 – 值: 0
– – 寄存器63（33313，8221）: 0000 – 值: 0
– – 寄存器64（33314，8222）: 0000 – 值: 0
– – 寄存器65（33315，8223）: 0000 – 值: 0
– – 寄存器66（33316，8224）: 0000 – 值: 0
– – 寄存器67（33317，8225）: 0000 – 值: 0
– – 寄存器68（33318，8226）: 0000 – 值: 0
– – 寄存器69（33319，8227）: 0000 – 值: 0
– – 寄存器70（33320，8228）: 0000 – 值: 0
– – 寄存器71（33321，8229）: 0000 – 值: 0
– – 寄存器72（33322，822A）: 0000 – 值: 0
– – 寄存器73（33323，822B）: 0000 – 值: 0
– – 寄存器74（33324，822C）: 0000 – 值: 0
– – 寄存器75（33325，822D）: 0000 – 值: 0
– – 寄存器76（33326，822E）: 0000 – 值: 0
– – 寄存器77（33327，822F）: 0000 – 值: 0
– – 寄存器78（33328，8230）: 0000 – 值: 0
– – 寄存器79（33329，8231）: 0000 – 值: 0
– – 寄存器80（33330，8232）: 0000 – 值: 0
– – 寄存器81（33331，8233）: 0000 – 值: 0
– – 寄存器82（33332，8234）: 0000 – 值: 0
– – 寄存器83（33333，8235）: 0000 – 值: 0
– – 寄存器84（33334，8236）: 0000 – 值: 0
– – 寄存器85（33335，8237）: 0000 – 值: 0
– – 寄存器86（33336，8238）: 0000 – 值: 0
– – 寄存器87（33337，8239）: 0000 – 值: 0
– – 寄存器88（33338，823A）: 0000 – 值: 0
– – 寄存器89（33339，823B）: 0000 – 值: 0
– – 寄存器90（33340，823C）: 0000 – 值: 0
– CRC校验: BC45 – 校验正确
