linux(7) 文件系统

前言：

我记得距离上次更新…..好像过了快一个月了，总想着在开学以前最后一舞，写完文件系统这部分的，只是实在是太懒了，所以只能拖到开学之后了。不过这不是还是来了吗，这期内容会比较长，我们一次性讲完文件系统的所有内容！

今天呢，我们先从C语言讲起，来回忆我们以前比较害怕的文件读写操作，顺便为下文铺垫；

接着呢，我们要认识几个系统调用，看看在linux系统中，我们如何对文件进行操作；

同时，我们根据第二步，要引出fd(文件描述符)的概念，在这里相当重要

然后我们来聊一聊缓冲区，同时解决我们在进程控制这一节（如下）遗留的一些问题，当时我们没有缓冲区的概念，所以理解s状态总是缺点什么，我们今天补上。

然后呢，上面都是打开了的文件，即文件到了内存之中，接下来我们要聊的是磁盘中文件

聊磁盘中文件呢：

首先我们要了解一下磁盘的构造，还要了解chs查找，在这之中对磁盘进行加深的了解

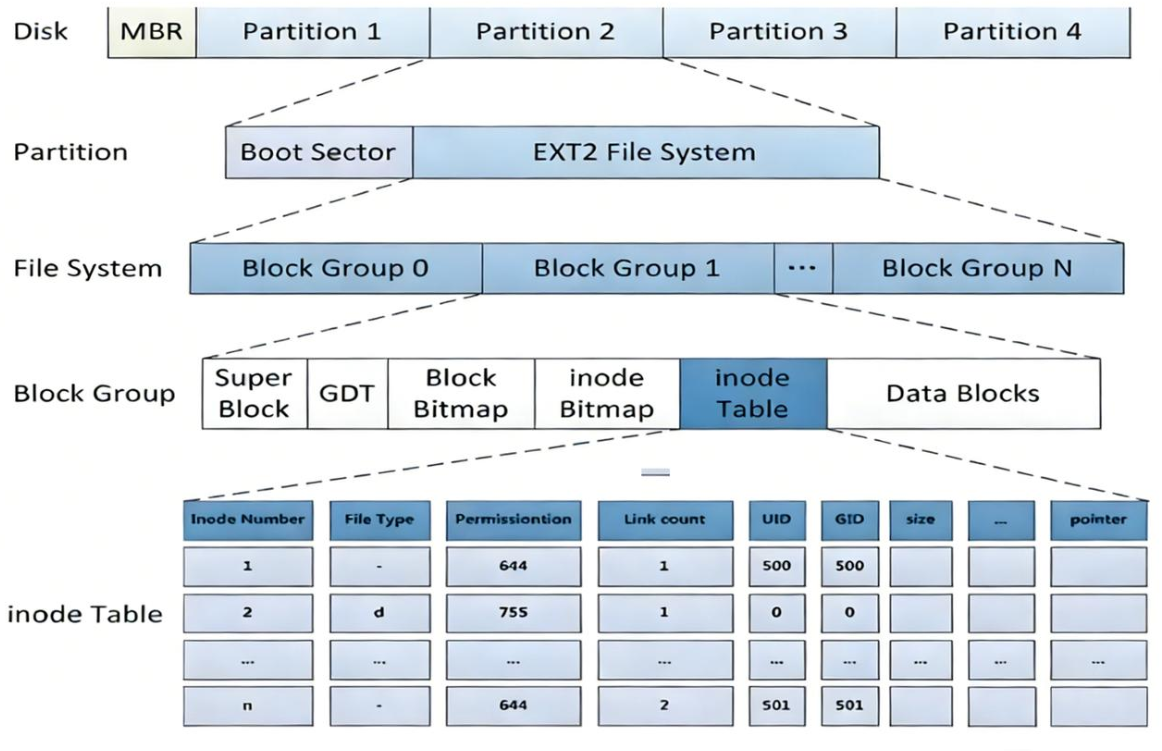

然后我们就要学习具体如何进行管理，从组到区到整块磁盘，我们依次进行介绍

之后，我们要了解路径解析和路径缓存，并且在这过程中，将这里与前面内容进行串联，知道我们如何通过file找到我们的文件/目录的属性与内容并进行操作

然后我们会聊一聊挂载分区，并解决前面的一些问题；

最后，我们要进行文件系统的总结，将之前的内容全部串联起来

正文：

 C语言文件操作：

一些常用函数：

fopen 打开文件：

FILE *fopen(const char *filename, const char *mode);

fclose 关闭文件：

int fclose(FILE *stream);

fwrite 写文件：

size_t fwrite(const void *ptr, size_t size, size_t nmemb, FILE *stream);

• ptr：数据源缓冲区指针
• size：单个元素的字节大小
• nmemb：要写入多少个元素
• stream：目标文件指针

fgetc 读单个字符：

int fgetc(FILE *stream);

fputc 写单个字符：

int fputc(int c, FILE *stream);

fgets 读取一行字符串：

char *fgets(char *s, int size, FILE *stream);

fputs 写字符串：

int fputs(const char *s, FILE *stream);

fseek 文件指针偏移：

int fseek(FILE *stream, long offset, int whence);

whence：SEEK_SET文件开头 / SEEK_CUR当前位置 / SEEK_END文件末尾

ftell 获取当前指针位置：

long ftell(FILE *stream);

rewind 指针回到文件开头：

void rewind(FILE *stream);

C语言里面文件操作的函数还有很多，我们在此不全部列出；

经过上面的一些函数，我们发现，参数中经常出现“FILE”，那么这个FILE是什么呢，我们稍后揭晓

演示：

我们写一段代码如下

#include<stdio.h>
2 #include<string.h>
3 int main()
4 {
5 FILE* fp=fopen("chishenme","w");
W> 6 char* buf="jintianchimian";
7 fwrite(buf,1,strlen(buf),fp);
8 fclose(fp);
9 return 0;
10 }

运行结果如下：

[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 4 files
[tsx@VM-0-10-centos 99]$ vim haha.c
[tsx@VM-0-10-centos 99]$ make
gcc -o haha haha.c
[tsx@VM-0-10-centos 99]$ ./haha
[tsx@VM-0-10-centos 99]$ tree
.
|– chishenme
|– haha
|– haha.c
|– makefile
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 5 files
[tsx@VM-0-10-centos 99]$ cat chishenme
jintianchimian

关于stdin,stdout,stderr:

我们以前在学习C语言的时候，经常也会见到这三位，那么它们分别代表什么呢？

stdin:标准输入（键盘）

stdout：标准输出（显示器）

stdout：标准错误（显示器）

我们在此列一些例子：

比如我们要把数据输出到显示器上，应该这怎么做呢？

有以下这几种方式：

#include<stdio.h>
#include<string.h>
int main()
{
char *buf="好想玩奥拉星\\n";
fwrite(buf,sizeof(buf[0]),strlen(buf),stdout);
printf("好想玩鸣潮\\n");
fprintf(stdout,"好想玩原神\\n");
return 0;
}

结果如下：

[tsx@VM-0-10-centos 99]$ make
gcc -o haha haha.c
[tsx@VM-0-10-centos 99]$ ./haha
好想玩奥拉星
好想玩鸣潮
好想玩原神

所以我们得出结论，stdout就是一个FILE*类型的指针，同理：stdin，stdout也是FILE*类型的指针，但是FILE是什么呢，我们后面要进行一个小区分

C语言中，打开文件的几种方式：

linux文件操作：

一些常用函数：

• open：成功返回文件描述符 fd（非负整数）；失败返回 -1
• read/write：返回实际读写的字节数；0 代表读到末尾；失败 -1
• close：成功 0，失败‑1

open打开文件：

int open(const char *pathname, int flags);
int open(const char *pathname, int flags, mode_t mode);

pathname：可以带绝对路径，也可以相对路径；

如：我直接写yuanshen.txt，那么它会在我前面，给我补上cwd这个路径

（所以在操作系统之中，路径很重要咯，还要专门给我补上？没错！！！至于为什么路径这么重要呢，我们一会在讲路径解析时细说）

这里的flags：

mode：新建文件权限（受 umask 影响）

注意：这里我们发现，open这个系统调用，返回的居然是一个整形！！！

很奇怪呢：C语言中打开一个文件，返回的是一个FILE* 的指针，而在操作系统之中，居然返回的仅仅是一个整形？那这个整形是什么呢？

答：这个整形，就是我们的文件描述符（fd）

小demo：

我们在传参的时候，有时候呢，我们想进行多个条件判断，那么我们就要传很多参数呀，这很麻烦，所以就诞生了一种方法：

#define con1 0001
#define con2 0002
#define con3 0004

这时候，我们有些疑惑，这是什么呀？二进制！

其实，我们用这个方法，就相当于在做位运算

比如：

int flags=con1 | con2
if(flags & con1)
{
//
}
if(flags & con2)
{
//
}
if(flags & con3)
{
//
}

这样我们就只需要传一个参数就可以进行多次判断了

write 向文件写数据：

ssize_t write(int fd, const void *buf, size_t count);

• fd：open 得到的文件描述符
• buf：要写出的数据缓冲区
• count：希望写多少字节
• 返回值：实际写入字节数；不一定等于 count（管道、终端、socket 会出现短写）

read 从文件读数据

ssize_t read(int fd, void *buf, size_t count);

• buf：存放读到内容的缓冲区
• count：最多读多少字节
• 返回：
  • >0:读到的字节数
  • 0：到达文件末尾 EOF
  • -1：出错

close 关闭文件：

int close(int fd);

演示：

演示代码如下

#include<stdio.h>
#include<string.h>
#include<unistd.h>
#include<sys/stat.h>
#include<fcntl.h>
int main()
{
int fd=open("xinwenjian",O_WRONLY|O_CREAT|O_TRUNC,0666);
if(fd==-1)
{
perror("open");
}
else{
char *buf="aaaaaabbbbbb";
write(fd,buf,strlen(buf));
close(fd);
}
return 0;
}

结果如下：

[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
|– xinwenjian
|– xixi.c
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 6 files
[tsx@VM-0-10-centos 99]$ cat xinwenjian
aaaaaabbbbbb

关于fd:

fd是什么？

我们在这里新增一个fd的打印

#include<stdio.h>
#include<string.h>
#include<unistd.h>
#include<sys/stat.h>
#include<fcntl.h>
int main()
{
int fd=open("xinwenjian",O_WRONLY|O_CREAT|O_TRUNC,0666);
if(fd==-1)
{
perror("open");
}
else{
char *buf="aaaaaabbbbbb";
write(fd,buf,strlen(buf));
printf("%d\\n",fd);
close(fd);
}
return 0;
}

我们发现

[tsx@VM-0-10-centos 99]$ make
gcc -o haha haha.c
[tsx@VM-0-10-centos 99]$ ./haha
3

结果居然为3，真是匪夷所思

我们知道，open如果打开失败，返回的fd是-1，那意思不就是，fd的取值范围，可以从0开始取吗，可是这里我们却发现，我们打开文件fd是从3开始的，为什么呢？

答：在打开我们的文件之前，系统默认打开了标准输入，标准输出，标准错误（即stdin，stdout，stderr）

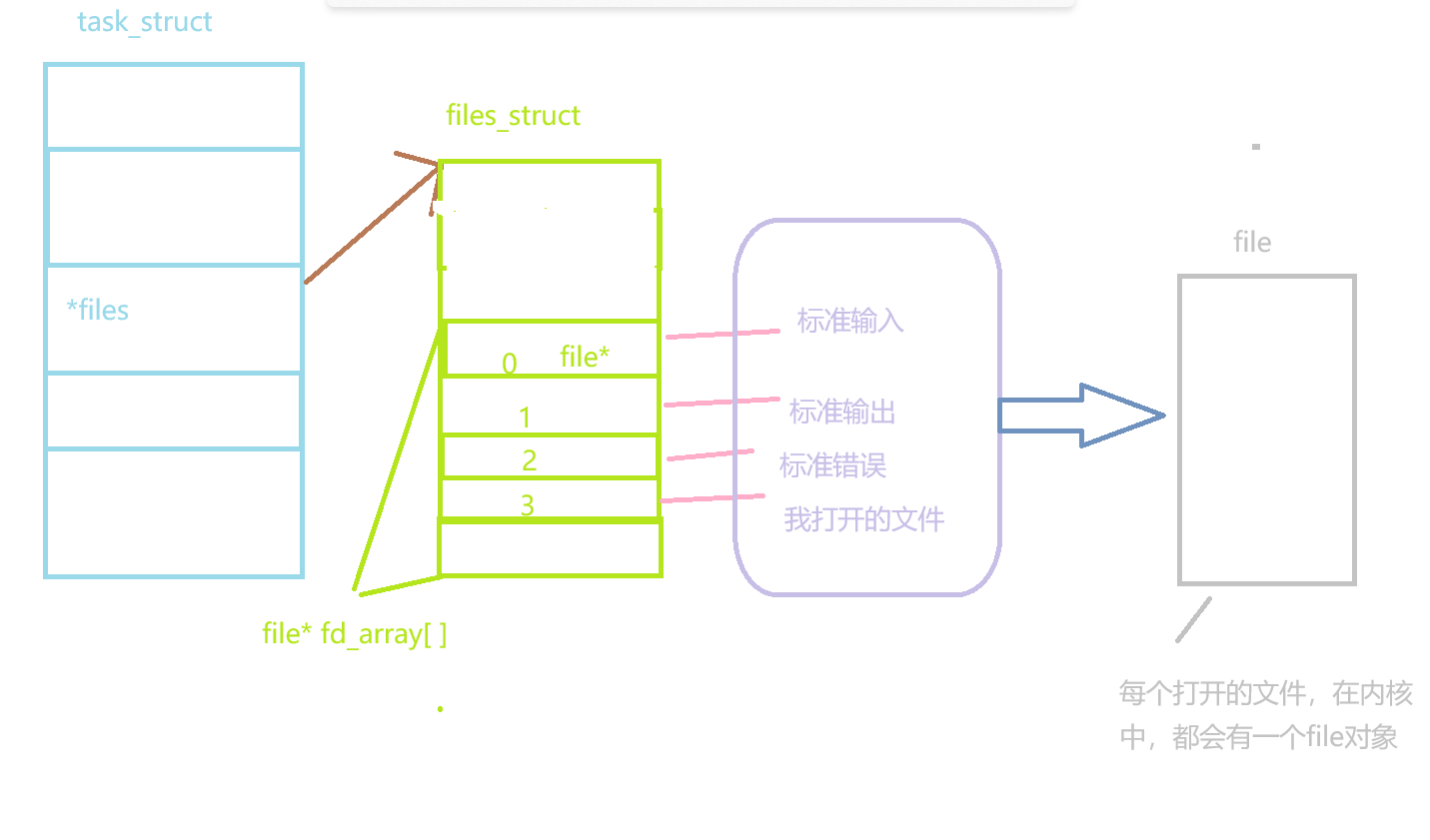

那么，fd到底是什么呢？我们画一张图来讲讲：

我们既然要管理打开的文件，就一定要在内存之中，先描述它，生成对应的结构体（file），而且呢，进程要进行open的操作，所以进程就要和文件产生联系，那么如何产生联系？

进程的task_struct中，存在一个*files的指针，指向files_struct这个结构体，而在这个结构体中，最重要的就是一张由file*组成的数组，通过这个数组，我们的进程和文件就可以产生联系，所以啊，fd就是这张表的下标！

fd的分配规则：

这是我们的演示代码

#include<stdio.h>
#include<string.h>
#include<unistd.h>
#include<sys/stat.h>
#include<fcntl.h>
int main()
{
close(1);
int fd=open("xinwenjian",O_WRONLY|O_CREAT|O_TRUNC,0666);
if(fd==-1)
{
perror("open");
}
else{
char *buf="aaaaaabbbbbb";
printf("hahahahahaahahah\\n");
}
return 0;
}

结果如下：

[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
|– xixi.c
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 5 files
[tsx@VM-0-10-centos 99]$ make
gcc -o haha haha.c
[tsx@VM-0-10-centos 99]$ ./haha
[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
|– xinwenjian
|– xixi.c
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 6 files
[tsx@VM-0-10-centos 99]$ cat xinwenjian
hahahahahaahahah

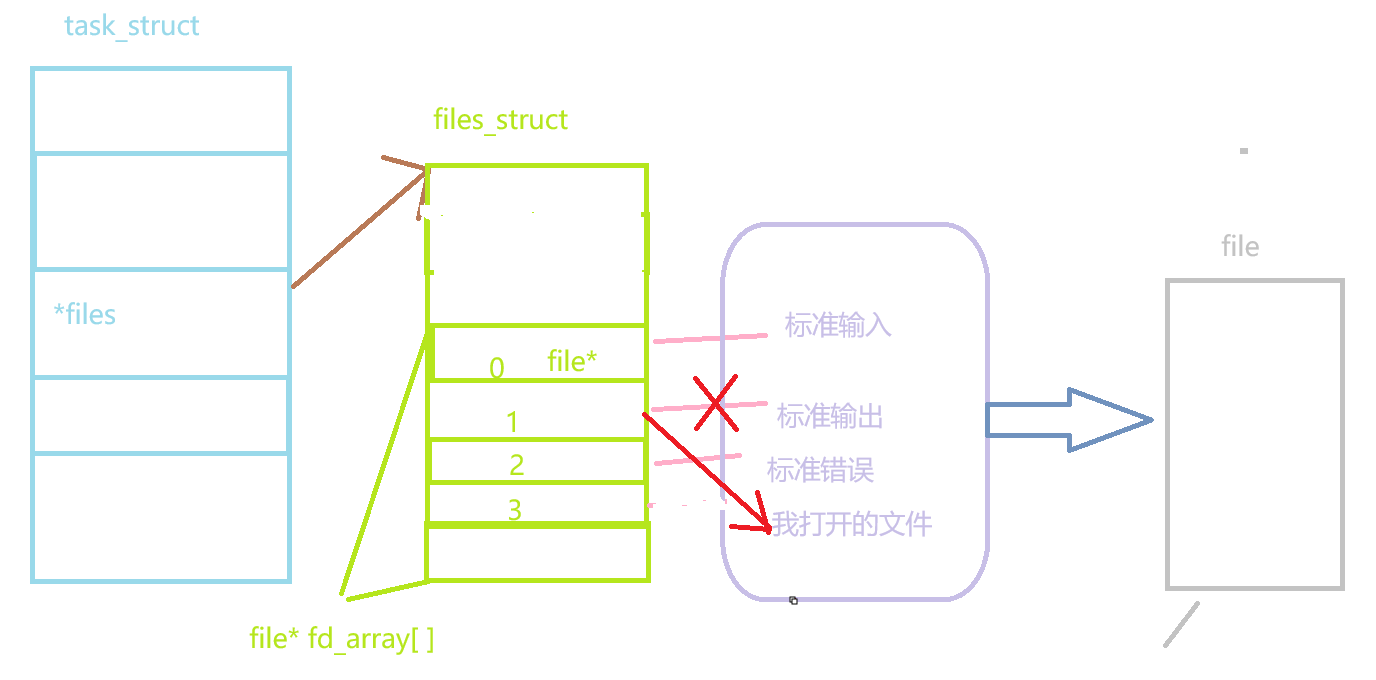

printf不是向显示器上打印吗？在这里我把stdout（fd=1）关掉了，然后我又打开了一个新文件，同时，我用printf，是要往显示器上面打印，可是，我发现实际上，显示器上没有出现任何数据，反而数据出现在了新文件中，那么究竟发生了什么呢？

答：我们把fd=1关掉了，然后调用printf，这里的FILE*的参数我传的是stdout，我把fd=1关了，我的stdout并不知道，我以为我还是fd=1,所以我在底层调用系统调用的时候，我还是传fd=1,但我在关闭了fd=1之后，我又打开了一个新文件，就相当于我把fd=1，交给了这个新文件，所以就相当于：stdout系统调用fd=1,但是fd=1此时指向的是新文件的file，所以呢，就会出现重定向的情况

由此可见，fd的分配规则：

在files_struct中，找到一个当前未被使用的最小的一个下标，将其作为当前的文件描述符

通过以上，同时我们也就知道了重定向的本质：

用dup2进行重定向：

int dup2(int oldfd, int newfd);

把 B 号文件描述符，改成指向 A 指向的文件。

//改变后者

#include <stdio.h>
#include <unistd.h>
#include <fcntl.h>

int main()
{
// 打开目标文件
int fd = open("out.txt", O_WRONLY | O_CREAT | O_TRUNC, 0666);
if(fd < 0)
{
perror("open");
return 1;
}

// dup2：把fd复制到文件描述符1（stdout标准输出）
dup2(fd, 1);

// 此时printf不再打印屏幕，写入out.txt
printf("使用dup2实现输出重定向\\n");
printf("hello linux\\n");

fflush(stdout); // 刷新stdio缓冲区

close(fd);
return 0;
}

缓冲区：

这里我们就要聊一聊缓冲区了，我们在讲这个以前，不知道同学们有没有听过一个段子，是这样的：

为什么顺丰快递送的比别的快递快呢？

别的快递：等快递积攒到一定地步，能装满一车后，发车开始派送；

顺丰快递：快递攒了一车？发车！快递只有半车？发车！快递只有一个？也发

当然，既然快，也一定要付出一些代价，不然顺丰为什么贵呢

好了，接下来我们便来聊一聊缓冲区：

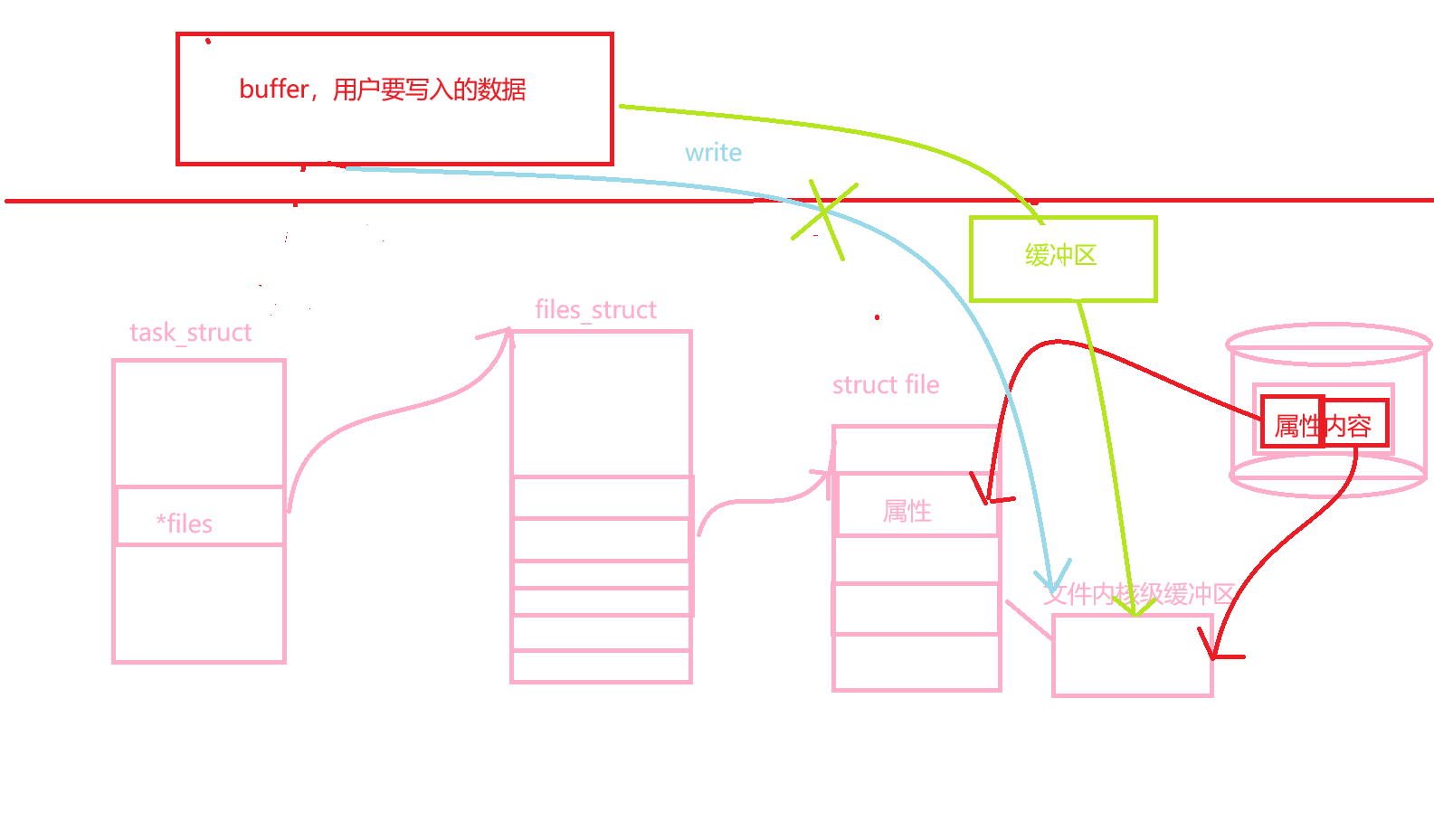

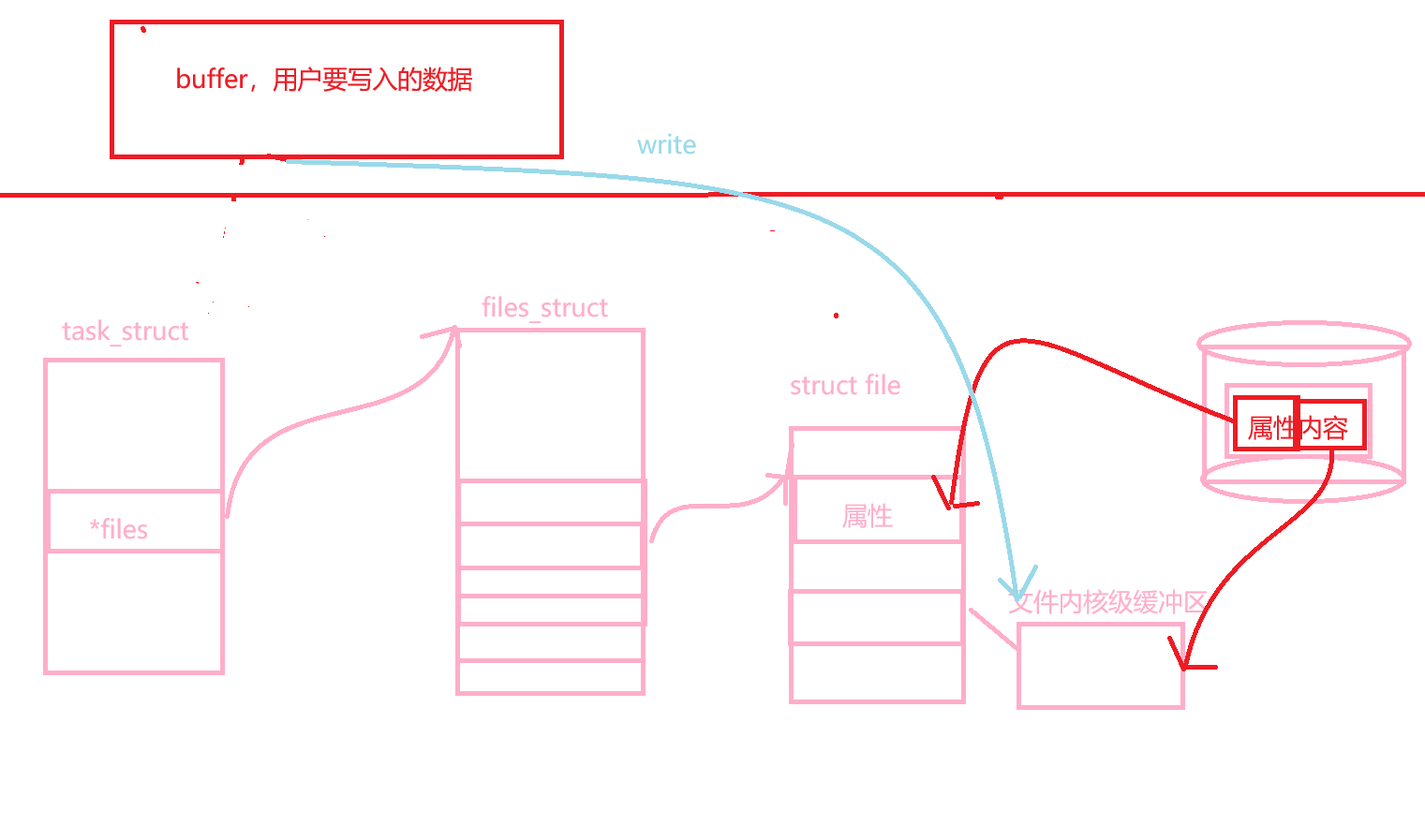

我们发现，如果我要吧buffer里面 的数据写到file的文件内核级缓冲区中，是不是会有一定的代价呢？当然会产生代价，写一次当然就要先让CPU停下别的活，让它写数据嘛，可是如果我while(1),我一直写数据呢？如果我每一次都要直接调用write的话，是不是我什么都别干了，我就专门在这里写数据吧，所以是不太好的；

所以我们的缓冲区就诞生了，这个缓冲区呢，是我们语言层面的缓冲区，可以在用户写入数据的时候，先把数据存储在缓冲区中，等到满足一定条件后再刷新到文件内核级缓冲区中。

刷新方式：

①.  全缓冲区：这种缓冲⽅式要求填满整个缓冲区后才进⾏I/O系统调⽤操作。对于磁盘⽂件的操作通常使⽤全缓冲的⽅式访问。

（一般文件是全缓冲）

②  ⾏缓冲区：在⾏缓冲情况下，当在输⼊和输出中遇到换⾏符时，标准I/O库函数将会执⾏系统调⽤操作。当所操作的流涉及⼀个终端时（例如标准输⼊和标准输出），使⽤⾏缓冲⽅式。因为标准

I/O库每⾏的缓冲区⻓度是固定的，所以只要填满了缓冲区，即使还没有遇到换⾏符，也会执⾏

I/O系统调⽤操作，默认⾏缓冲区的⼤⼩为1024。

（一般显示器是行缓冲）

③  ⽆缓冲区：⽆缓冲区是指标准I/O库不对字符进⾏缓存，直接调⽤系统调⽤。标准出错流stderr通常是不带缓冲区的，这使得出错信息能够尽快地显⽰出来。

除了上述列举的默认刷新⽅式，下列特殊情况也会引发缓冲区的刷新：

① 缓冲区满时；

② 执⾏flush语句；

③ 进程结束

思考：

#include<stdio.h>
#include<string.h>
#include<unistd.h>
#include<sys/stat.h>
#include<fcntl.h>
int main()
{
close(1);
int fd=open("xinwenjian",O_WRONLY|O_CREAT|O_TRUNC,0666);
if(fd==-1)
{
perror("open");
}
else{
char *buf="aaaaaabbbbbb";
printf("hahahahahaahahah\\n");
close(fd);
}
return 0;
}

我在刚才实验的代码里，加了一个close（fd），会出现什么状况呢？

[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
|– xixi.c
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 5 files
[tsx@VM-0-10-centos 99]$ make
make: `haha' is up to date.
[tsx@VM-0-10-centos 99]$ ./haha
[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
|– xinwenjian
|– xixi.c
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 6 files
[tsx@VM-0-10-centos 99]$ cat xinwenjian
[tsx@VM-0-10-centos 99]$

很奇怪，不仅在显示器里，新文件里也没有数据了，为什么呢？

因为我们的显示器是行刷新，而我输入的数据是有换行符号的，所以我如果没有重定向，可以在显示器上打出来。但我的文件是全刷新，所以要写入的数据还在缓冲区里，还没有写到文件，突然，我把文件关了，所以当然写不进去

如何纠正？

#include<stdio.h>
#include<string.h>
#include<unistd.h>
#include<sys/stat.h>
#include<fcntl.h>
int main()
{
close(1);
int fd=open("xinwenjian",O_WRONLY|O_CREAT|O_TRUNC,0666);
if(fd==-1)
{
perror("open");
}
else{
char *buf="aaaaaabbbbbb";
printf("hahahahahaahahah\\n");
fflush(stdout);
close(fd);
}
return 0;
}

我只需多加一个fflush函数，可以刷新缓冲区，这时我们再看结果；

[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
|– xixi.c
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 5 files
[tsx@VM-0-10-centos 99]$ ./haha
[tsx@VM-0-10-centos 99]$ tree
.
|– haha
|– haha.c
|– makefile
|– xinwenjian
|– xixi.c
`– \\344\\273\\212\\345\\244\\251\\345\\220\\203\\344\\273\\200\\344\\271\\210

0 directories, 6 files
[tsx@VM-0-10-centos 99]$ cat xinwenjian
hahahahahaahahah

所以呀，我们就通过fflush刷新了缓冲区

缓冲区的意义：

    读写⽂件时，如果不会开辟对⽂件操作的缓冲区，直接通过系统调⽤对磁盘进⾏操作(读、写

等)，那么每次对⽂件进⾏⼀次读写操作时，都需要使⽤读写系统调⽤来处理此操作，即需要

执⾏⼀次系统调⽤，执⾏⼀次系统调⽤将涉及到CPU状态的切换，即从⽤⼾空间切换到内核

空间，实现进程上下⽂的切换，这将损耗⼀定的CPU时间，频繁的磁盘访问对程序的执⾏效

率造成很⼤的影响。

    为了减少使⽤系统调⽤的次数，提⾼效率，我们就可以采⽤缓冲机制。⽐如我们从磁盘⾥取

信息，可以在磁盘⽂件进⾏操作时，可以⼀次从⽂件中 读出⼤量的数据到缓冲区中，以后对

这部分的访问就不需要再使⽤系统调⽤了，等缓冲区的数据取完后再去磁盘中读取，这样就

可以减少磁盘的读写次数再加上计算机对缓冲区的操作⼤ 快于对磁盘的操作，故应⽤缓冲区

可⼤ 提⾼计算机的运⾏速度

区分一下file和FILE

逻辑上的关系：

FILE* → 内部保存 fd → fd 索引内核struct file

事实上，我们后面要更多讨论的是file

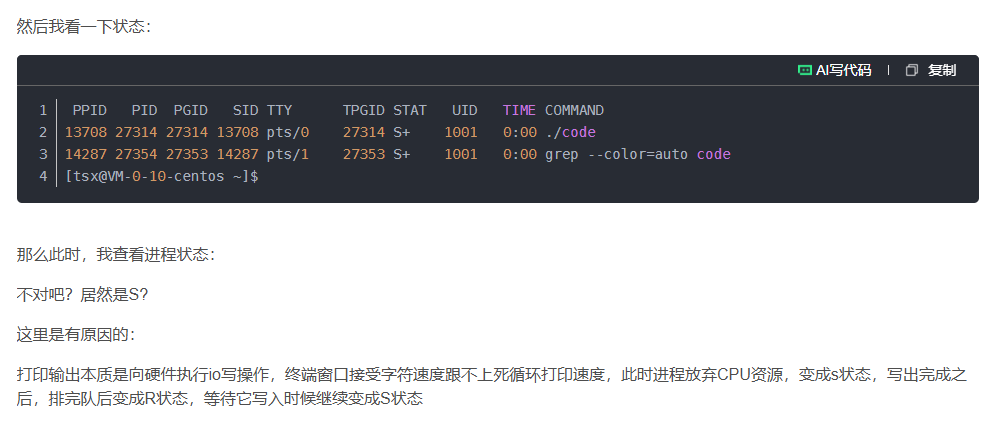

重谈S状态：

如我在linux（5）中所提到的，如果我不断打印（while（1）），那么进程状态居然是S，原因就是，我把数据写到语言级的缓冲区的过程，是R，是CPU进行的，而我在等缓冲区满后，我进行write，这个过程很快，也不会阻塞。但是！当我把数据从内核级缓冲区写到硬件的时候，这个过程可就不是CPU做的了，由硬件进行后续搬运，此时进程放弃CPU资源，进入S状态。在这个过程之中，由于CPU的速度显著大于硬件搬运的速度，所以我们在大多数情况下，看到的是S状态

磁盘：

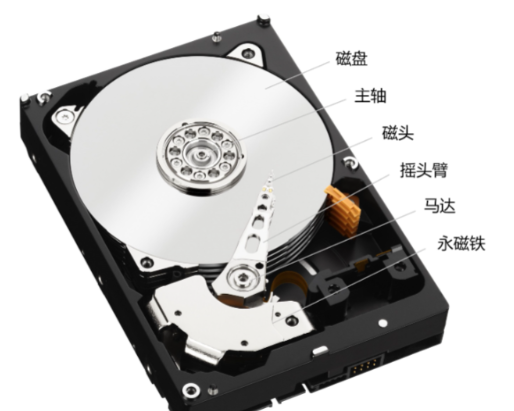

网上偷了张图

如何写数据呢：

我们可以把磁盘看做无数个小磁铁，有两个极，可以分别记为0,1。

我们的刺头在旋转的时候，通过电磁感应，可以把小磁铁上的磁极进行改变，从而无数个磁极的改变，形成了二进制无数的0和1，就可以实现写文件了

介绍一下各个区域

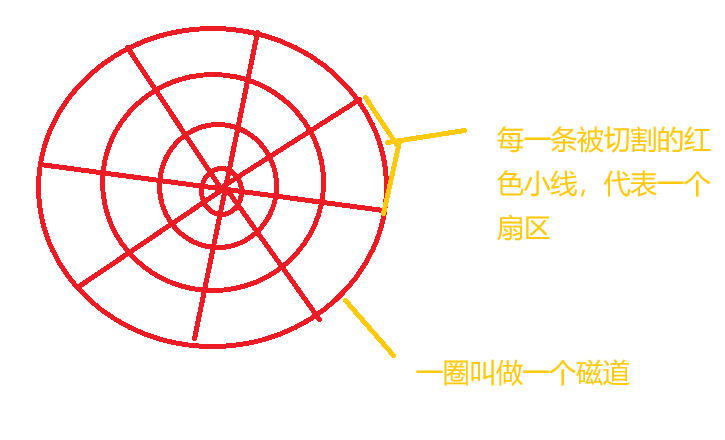

在一面上：

整体来看

比如说这个，有六个面，也就是有六个磁头。

而所有磁头是共进退的

那么我们怎么写磁盘？

我们需要三个东西：
柱⾯（cylinder），磁头（head），扇区（sector）

扇区是从磁盘读出和写⼊信息的最⼩单位，通常⼤⼩为 512 字节。

磁头（head）数：每个盘⽚⼀般有上下两⾯，分别对应1个磁头，共2个磁头

磁道（track）数：磁道是从盘⽚外圈往内圈编号0磁道，1磁道…，靠近主轴的同⼼圆⽤于停靠磁

头，不存储数据

柱⾯（cylinder）数：磁道构成柱⾯，数量上等同于磁道个数

一个面上的磁道，是磁道；所有面上的同一圈磁道，叫柱面

扇区（sector）数：每个磁道都被切分成很多扇形区域，每道的扇区数量相同

圆盘（platter）数：就是盘⽚的数量

磁盘容量=磁头数 × 磁道(柱⾯)数 × 每道扇区数 × 每扇区字节数

理解：

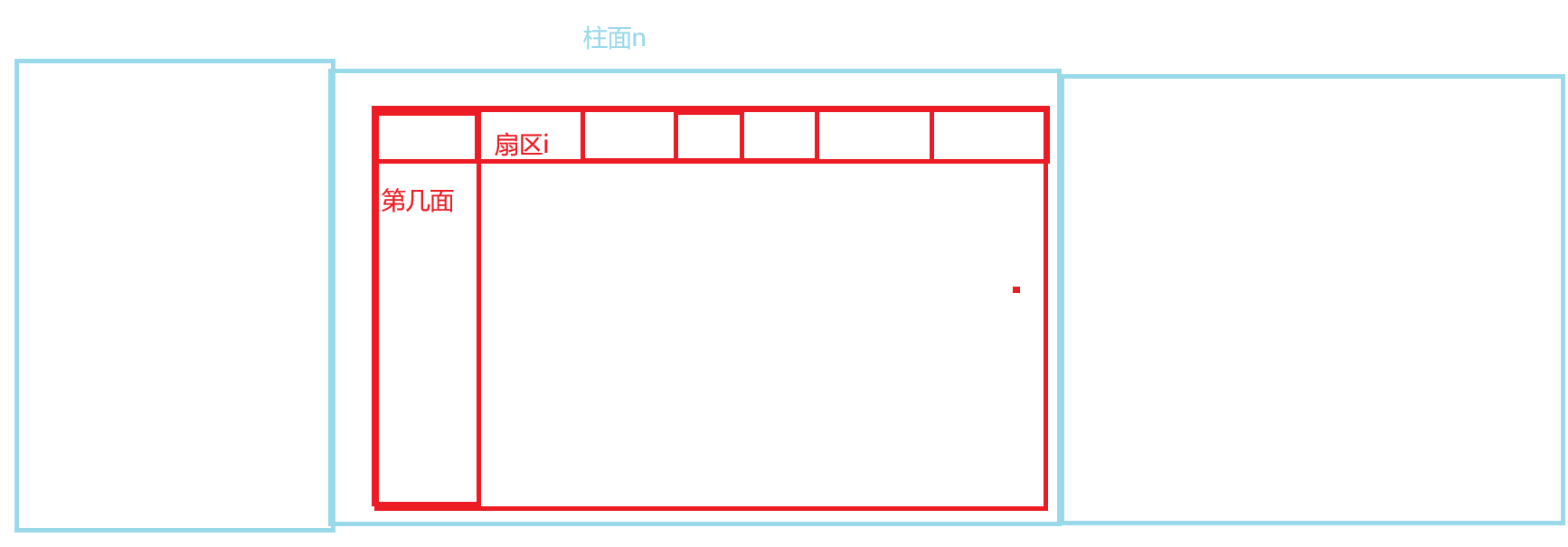

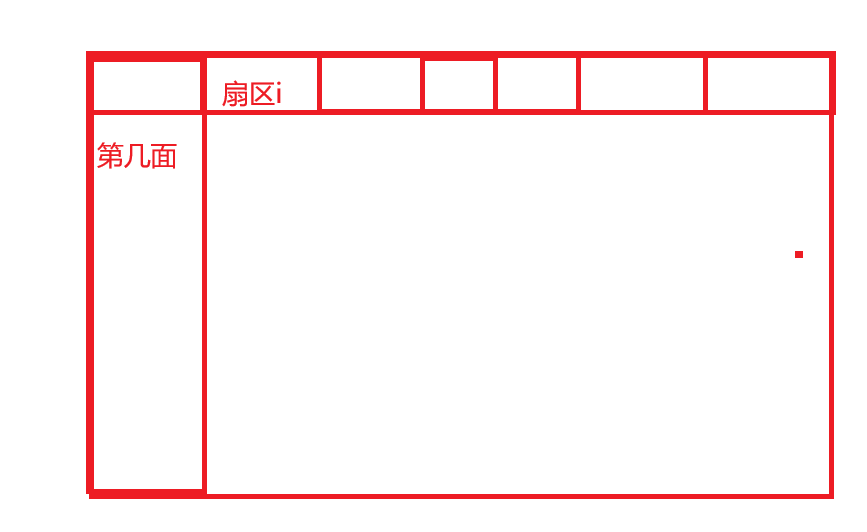

我们把一面上面的扇区展开，可以看做一维数组；

其中红色的部分就是一个个扇区；

我们再把哪一面的概念加进来，就是一个二维数组；

这时候，我们再把每个柱面的概念加进来，那么就变成了一个三维数组

CHS

所以寻找⼀个扇区：先找到哪⼀个柱⾯(Cylinder) ,在确定柱⾯内哪⼀个磁道(其实就是磁头位置，

Head)，在确定扇区（Sector），所以就有了 CHS

LBA

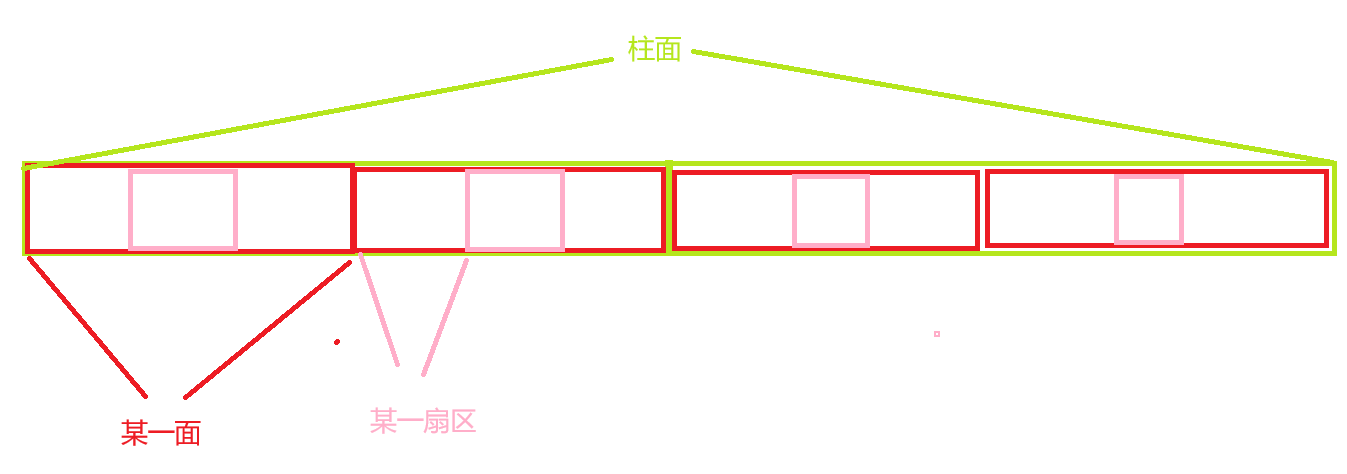

但是呢，在我们的C语言里面，所有的数组，归根到底还是一维数组，我们把这个三维数组展开，就得到了：

所以，每⼀个扇区都有⼀个下标，我们叫做 LBA(Logical Block Address) 地址,其实就是线性

地址

CHS地址和LBA地址互转

CHS转成LBA：

磁头数*每磁道扇区数 = 单个柱⾯的扇区总数

LBA = 柱⾯号C*单个柱⾯的扇区总数 + 磁头号H*每磁道扇区数 + 扇区号S – 1

即：LBA = 柱⾯号C*(磁头数*每磁道扇区数) + 磁头号H*每磁道扇区数 + 扇区号S – 1

扇区号通常是从1开始的，⽽在LBA中，地址是从0开始的

柱⾯和磁道都是从0开始编号的

总柱⾯，磁道个数，扇区总数等信息，在磁盘内部会⾃动维护，上层开机的时候，会获取到这些参

数。

LBA转成CHS：

柱⾯号C = LBA // (磁头数*每磁道扇区数)【就是单个柱⾯的扇区总数】

磁头号H = (LBA % (磁头数*每磁道扇区数)) // 每磁道扇区数

扇区号S = (LBA % 每磁道扇区数) + 1

"//": 表⽰除取整

正式进入文件系统

块的引入

硬件在读取的时候，一个扇区一个扇区读取的话，效率太低了，所以有了块的概念

硬盘的每个分区是被划分为⼀个个的”块”。⼀个”块”的⼤⼩是由格式化的时候确定的，并且不可

以更改，最常⻅的是4KB，即连续⼋个扇区组成⼀个 ”块”。”块”是⽂件存取的最⼩单位

磁盘就是⼀个三维数组，我们把它看待成为⼀个"⼀维数组"，数组下标就是LBA，每个元素都是扇

区

每个扇区都有LBA，那么8个扇区⼀个块，每⼀个块的地址我们也能算出来。

知道LBA：块号 = LBA/8

知道块号：LAB=块号*8 + n. (n是块内第⼏个扇区)

inode的引入

我们老早就说了，文件=内容+属性

我们又说过，先描述再组织

想要对它进行管理，先抽象出结构体，所以为了管理文件属性，就有了inode

这个时候，就有好奇宝贝就要问了，我们上面说了file，file里面有着找到文件属性的方法，而inode又是记录的文件属性，那二者有什么关系呢？还差最后一步，路径解析

我这里搞了一份inode的源码

#define EXT2_NDIR_BLOCKS 12 // 直接块数量
#define EXT2_IND_BLOCK EXT2_NDIR_BLOCKS // 一级间接块下标
#define EXT2_DIND_BLOCK (EXT2_IND_BLOCK + 1) // 二级间接块下标
#define EXT2_TIND_BLOCK (EXT2_DIND_BLOCK + 1) // 三级间接块下标
#define EXT2_N_BLOCKS (EXT2_TIND_BLOCK + 1) // 数组总长度 = 15

struct ext2_inode {
__le16 i_mode; /* 文件权限、文件类型 */
__le16 i_uid; /* 所有者UID低16位 */
__le32 i_size; /* 文件大小（字节） */
__le32 i_atime; /* 最后访问时间 access */
__le32 i_ctime; /* 创建时间 change */
__le32 i_mtime; /* 文件内容修改时间 modify */
__le32 i_dtime; /* 删除时间 */
__le16 i_gid; /* 用户组ID低16位 */
__le16 i_links_count; /* 硬链接计数 */
__le32 i_blocks; /* 文件占用块数量 */
__le32 i_flags; /* 文件标志位 */

union {
struct {
__le32 l_i_reserved1;
} linux1;
struct {
__le32 h_i_translator;
} hurd1;
struct {
__le32 m_i_reserved1;
} masix1;
} osd1; /* 操作系统保留域1 */

__le32 i_block[EXT2_N_BLOCKS]; /* 数据块指针数组，一共15项：12直接块 + 一级间接 + 二级间接 + 三级间接 */
__le32 i_generation; /* 文件版本号，NFS使用 */
__le32 i_file_acl; /* 文件ACL */
__le32 i_dir_acl; /* 目录ACL */
__le32 i_faddr; /* 碎片地址 */

union {
struct {
__u8 l_i_frag; /* 碎片编号 */
__u8 l_i_fsize; /* 碎片大小 */
__u16 i_pad1;
__le16 l_i_uid_high; /* UID高16位 */
__le16 l_i_gid_high; /* GID高16位 */
__u32 l_i_reserved2;
} linux2;
struct {
__u8 h_i_frag;
__u8 h_i_fsize;
__le16 h_i_mode_high;
__le16 h_i_uid_high;
__le16 h_i_gid_high;
__le32 h_i_author;
} hurd2;
struct {
__u8 m_i_frag;
__u8 m_i_fsize;
__u16 m_pad1;
__u32 m_i_reserved2[2];
} masix2;
} osd2; /* 操作系统保留域2 */
};

不过呢……要讲清楚路径解析，我们得先把文件系统谈一谈：

ext2文件系统：

我们想要在硬盘上储⽂件，必须先把硬盘格 式化为某种格式的⽂件系统，才能存储⽂件。⽂件系统的⽬的就是组织和管理硬盘中的⽂件。

这张图清晰地展示出了文件系统的层次：我们这里先笼统从上往下，再细节从下往上说：

首先呢，一块盘，太大了不好管理，比如说我有块800G的盘，我可以把它划分为200,250,150,200这四个分区。我只要能够管好每一个分区，我的整个磁盘自然就管理好了。但是呢，这四个分区还是有点大，所以我把200G的分区拿出来，我再划分十个组，每一个20G这样就好管理了，只要我管好每一个组，我就管好了这一个区，我管好每一个区，我就管理好了整一块盘。

从组开始：

这就是我们的一个组：

超级块（super block）

      存放⽂件系统本⾝的结构信息，描述整个分区的⽂件系统信息。记录的信息主要有：bolck 和

inode的总量，未使⽤的block和inode的数量，⼀个block和inode的⼤⼩，最近⼀次挂载的时间，最

近⼀次写⼊数据的时间，最近⼀次检验磁盘的时间等其他⽂件系统的相关信息。Super Block的信

息被破坏，可 以说整个⽂件系统结构就被破坏了。

这里有个小问题：既然存放的是系统本身的，那就不需要每一个组都有吧？

事实的确如此，不是每一个组都有超级块：

超级块在每个块组的开头都有⼀份拷⻉（第⼀个块组必须有，后⾯的块组可以没有）。 为了保证⽂ 件系统在磁盘部分扇区出现物理问题的情况下还能正常⼯作，就必须保证⽂件系统的super block信 息在这种情况下也能正常访问。所以⼀个⽂件系统的super block会在多个block group中进⾏备份， 这些super block区域的数据保持⼀致

GDT（Group Descriptor Table）

块组描述符表，描述块组属性信息，整个分区分成多个块组就对应有多少个块组描述符。每个块组描述符存储⼀个块组 的描述信息，如在这个块组中从哪⾥开始是inode Table，从哪⾥开始是Data

Blocks，空闲的inode和数据块还有多少个等等。块组描述符在每个块组的开头都有⼀份拷⻉。

搞一份代码看看：

struct ext2_group_desc
{
__le32 bg_block_bitmap; /* Blocks bitmap block */
__le32 bg_inode_bitmap; /* Inodes bitmap */
__le32 bg_inode_table; /* Inodes table block*/
__le16 bg_free_blocks_count; /* Free blocks count */
__le16 bg_free_inodes_count; /* Free inodes count */
__le16 bg_used_dirs_count; /* Directories count */
__le16 bg_pad;
__le32 bg_reserved[3];
};

块位图（Block Bitmap）

Block Bitmap中记录着Data Block中哪个数据块已经被占⽤，哪个数据块没有被占⽤

inode位图（Inode Bitmap）

每个bit表⽰⼀个inode是否空闲可⽤。

节点表(Inode Table)

存放⽂件属性 如 ⽂件⼤⼩，所有者，最近修改时间等

当前分组所有Inode属性的集合

inode编号以分区为单位，整体划分，不可跨分区

Data Block

数据区：存放⽂件内容，也就是⼀个⼀个的Block。根据不同的⽂件类型有以下⼏种情况：

对于普通⽂件，⽂件的数据存储在数据块中。

对于⽬录，该⽬录下的所有⽂件名和⽬录名存储在所在⽬录的数据块中，除了⽂件名外，ls -l命令

看到的其它信息保存在该⽂件的inode中。

Block 号按照分区划分，不可跨分区

特别注意：目录里面的数据块里存放的，是inode与文件/目录名的映射关系，这也是为什么，我们底层实际用到的是inode，可是我们只要用文件/目录名就可以达到我们的效果。所以！！！！我们在访问目标文件或者目录的时候，一定要带上路径！！！！！就算你自己不带，操作系统也会用cwd给你补上

//我们在进行增删查改的时候呢，基本上都是要对数据块进行操作，那怎么找到数据块？应该先找到inode，inode中存放着数据块的表，所以归根结底，我们都是要用inode

例：

完整链路（以cat test.txt举例）：

路径解析&&路径缓存：

理解：

路径解析：把用户传入的文件路径字符串（如 /home/me/test.txt），一层一层目录查找，最终转换成目标文件对应的 inode。 dentry（目录项）缓存：内核把已经解析过的目录 / 文件名 ↔ inode映射关系，放在内存缓存里。下次再访问同一路径，不用再次读磁盘，直接从缓存拿，大幅提速。

dentry（目录项）：

文件名 + inode 号的映射

找一份源码

struct dentry {
atomic_t d_count;
unsigned int d_flags; /* protected by d_lock */
spinlock_t d_lock; /* per dentry lock */
struct inode *d_inode; /* Where the name belongs to – NULL is
* negative */

/*
* The next three fields are touched by __d_lookup. Place them here
* so they all fit in a cache line.
*/
struct hlist_node d_hash; /* lookup hash list */
struct dentry *d_parent; /* parent directory */
struct qstr d_name;

struct list_head d_lru; /* LRU list */
/*
* d_child and d_rcu can share memory
*/
union {
struct list_head d_child; /* child of parent list */
struct rcu_head d_rcu;
} d_u;
struct list_head d_subdirs; /* our children */
struct list_head d_alias; /* inode alias list */
unsigned long d_time; /* used by d_revalidate */
struct dentry_operations *d_op;
struct super_block *d_sb; /* The root of the dentry tree */
void *d_fsdata; /* fs-specific data */

#ifdef CONFIG_PROFILING
struct dcookie_struct *d_cookie; /* cookie, if any */
#endif
int d_mounted;
unsigned char d_iname[DNAME_INLINE_LEN_MIN]; /* small names */
};

别的我们都先不要管：

它里面有inode！！！！

那么，我们的dentry，不就和我们的inode串起来了吗，同时……

struct path {
struct vfsmount *mnt;
struct dentry *dentry;
};

我们有没有发现，很眼熟啊？

struct file {
union {
struct llist_node fu_llist;
struct rcu_head fu_rcuhead;
} f_u;
struct path f_path;
#define f_dentryf_path.dentry
#define f_vfsmntf_path.mnt
const struct file_operations *f_op;

/*
* Protects f_ep_links, f_flags.
* Must not be taken from IRQ context.
*/
spinlock_t f_lock;
atomic_long_t f_count;
unsigned int f_flags;
fmode_t f_mode;
struct mutex f_pos_lock;
loff_t f_pos; // 文件读写偏移量

struct fown_struct f_owner;
const struct cred *f_cred;
struct file_ra_state f_ra;

u64 f_version;
#ifdef CONFIG_SECURITY
void *f_security;
#endif
/* needed for tty driver, and maybe others */
void *private_data;

#ifdef CONFIG_EPOLL
/* Used by fs/eventpoll.c to link all the hooks to this file */
struct list_head f_ep_links;
struct list_head f_tfile_llink;
#endif /* #ifdef CONFIG_EPOLL */
struct address_space *f_mapping;
} __attribute__((aligned(4)));/* lest something weird decides otherwise */

file里面包含着dentry！！！！！！

那么我们串一下：

文件名字符串 → 路径解析 → 查找 / 构建 dentry 缓存（struct dentry）→ dentry 里面d_inode指向 inode → open 成功，生成struct file，file->f_path.dentry保存这个 dentry，返回文件描述符给用户。

注意：

每个⽂件其实都要有对应的dentry结构，包括普通⽂件。这样所有被打开的⽂件，就可以在内存中

形成整个树形结构

整个树形节点也同时会⾪属于LRU(Least Recently Used，最近最少使⽤)结构中，进⾏节点淘汰

整个树形节点也同时会⾪属于Hash，⽅便快速查找

更重要的是，这个树形结构，整体构成了Linux的路径缓存结构，打开访问任何⽂件，都在先在这

棵树下根据路径进⾏查找，找到就返回属性inode和内容，没找到就从磁盘加载路径，添加dentry

结构，缓存新路径

挂载分区

我们已经可以通过inode在指定分区中寻找文件了，但是inode是不可以跨分区的，所以我们应该如何知道我们所要寻找的文件在哪个分区呢，这里我们就要引入挂载分区；

分区写⼊⽂件系统，⽆法直接使⽤，需要和指定的⽬录关联，进⾏挂载才能使⽤。

所以，可以根据访问⽬标⽂件的"路径前缀"准确判断我在哪⼀个分区

本质上：就是让区和目录产生关联，从而使得我们在做路径解析的时候，需要经过挂载后产生的目录，从而得以区分是在哪一个分区；

最终大总结：

task_struct → files指针 → files_struct

files_struct 里 fd 数组：数组下标 = 文件描述符 fd

数组元素：struct file *

struct file 包含 struct path

struct path 包含 struct dentry *

struct dentry 内部 d_inode 指向 inode

inode 通过块指针找到数据块，读写文件

尾：

这篇文章写的好累，早上花了一个多小时回忆以前的知识，列了个大纲，下午正式开始动手花了近五个小时，总之是为暑假的偷懒付出代价了，空悲切
