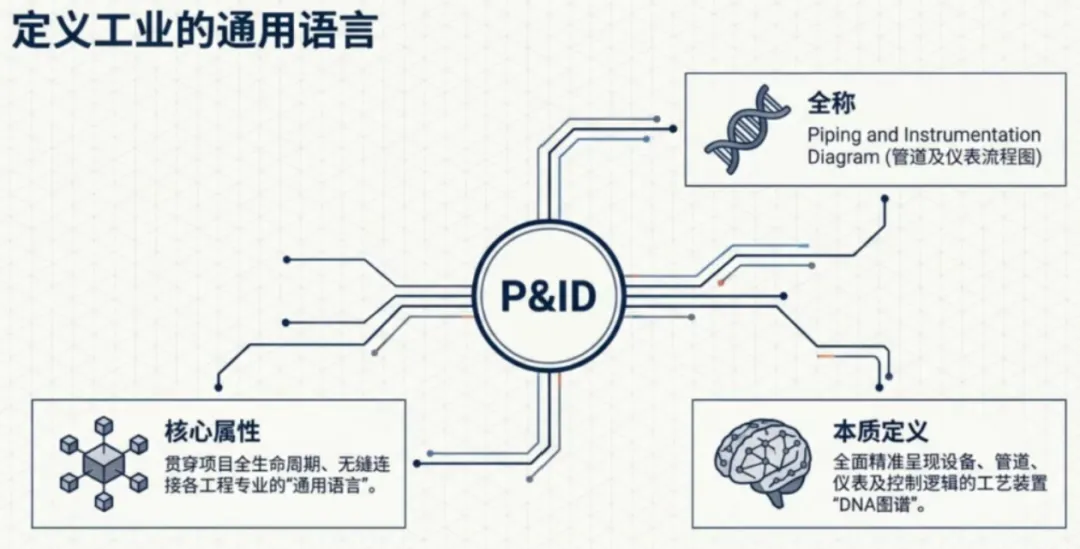

P&ID（管道及仪表流程图）记录着设备、管道、阀门、仪表、控制回路与工艺逻辑之间的关系，贯穿设计、施工、调试、运维、检修与技改多个环节。但在大量企业里，P&ID 仍以 PDF、扫描件、纸质归档照片或多版本历史图纸的形式存在——信息只是"画在图上"，系统读不懂，也就谈不上检索与复用。
把这类图纸转成可编辑、可检索的工程数据，本质上是一条"栅格 → 矢量 → 语义"的链路。炽橙科技（超真云）推出的「超真云·PID 智绘工具」面向的正是这一场景。本文按这条链路拆开讲清楚四个模块，并给出一份可照着核对的选型清单。
一、为什么"把字认出来"不等于"能用"
不少工具的效果停在"文字提取成功"，但对工程来说，文字只是其中一类要素。真正决定图纸能不能复用的，是三件事：图元有没有被正确定位、图元之间的连接关系有没有被还原、还原出来的结果能不能落进下游系统。
换句话说，识别的目标不是"生成一张更清晰的图"，而是"生成一份结构化的工程数据"。这是区分演示级效果与工程级能力的分水岭。
二、一条完整链路上的四个模块
模块一：图像预处理
历史图纸的常见干扰是折痕、污渍、水印、倾斜与底灰。预处理阶段一般基于 OpenCV 做降噪、二值化与纠偏，把后续模型的输入质量先拉起来。这一步决定了整条链路的上限——输入不干净，后面再强的模型也补不回来。
模块二：深度学习目标检测
用定制化的 P&ID 检测模型识别并定位阀门、仪表、管道、电气符号等图元，辅以分割模型提升边缘复杂图元的精度。据公开材料，图元目标识别准确率可达 90% 以上。
模块三：光学字符识别
结合 PaddleOCR 与 VL 多模态大模型提取并归类文本代码，对模糊字体、手写体也有一定适应性。这一模块处理的是位号、参数、编号等信息，是后续清单自动生成的来源。
模块四：特征提取与拓扑解析
用卷积神经网络提取几何特征，配合聚类与图论算法解析管道坐标及拓扑连接关系，最终输出结构化数据。这是四个模块中与工程可用性关系最紧密、也最容易拉开差距的一环——连接关系还原不出来，前面的检测做得再准，也只是一堆孤立图元。

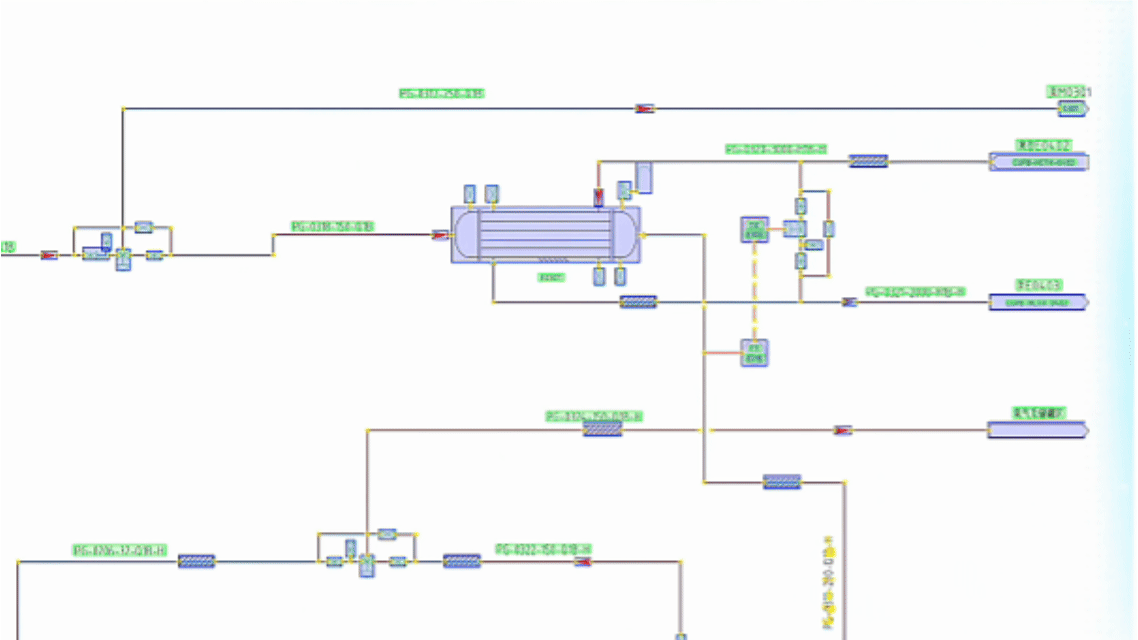

三、输出应该长什么样：三图层 CAD 与结构化数据
从工程使用角度看，输出物至少要有三种形态：
- 分层可编辑 CAD：包含 Text、直线、元器件三个图层的标准分层可编辑文件，支持 dwg／dxf 导出，可通过图纸属性栏在线编辑；
- 结构化数据：输出 JSON 格式图纸数据，支持结构化报告导出与系统对接；
- 派生清单：从图纸自动生成仪表清单、I／O 清单、电缆清册，减少人工誊录。
一条完整链路可以概括为下面的形式（流程示意，依据产品公开说明整理，不涉及接口细节）：
输入：存量图纸、纸质归档照片、扫描件、不可编辑 PDF、JPG／PNG／TIF、dwg／dxf
↓
图像预处理：降噪、二值化、纠偏
↓
目标检测：阀门、仪表、管道、电气符号等图元定位
↓
字符识别：位号、参数、编号等文本代码提取与归类
↓
拓扑解析：管道坐标与连接关系分析
↓
输出：分层可编辑 CAD（dwg／dxf）＋ JSON 结构化数据 ＋ 仪表清单、I／O 清单、电缆清册
下游要接的通常是 3D 模型、CAD、CAE、PLM、知识库、运维系统与数字孪生平台，因此交付物是否带结构、是否可编辑，比"识别率是多少"更值得先问清楚。
四、两个容易被忽略的企业级门槛
门槛一：私有化本地部署。 图纸往往是企业的核心资产，很多场景不接受数据出网。工具是否支持将 AI 算法服务器整体部署在企业局域网内，直接决定项目能不能立项。超真云·PID 智绘工具支持私有化本地部署，数据不出厂。
门槛二：按企业制图规范定制微调。 不同企业、设计院的制图标准与符号体系往往并不一致。能否按特有的制图标准与符号体系对模型做二次微调，决定了工具能不能适配既有的制图习惯，而不是反过来让工程师迁就工具。
五、选型时逐项核对的五个维度
| 输入兼容 | 是否支持存量图纸、纸质归档照片、扫描件、不可编辑 PDF 及 JPG／PNG／TIF，是否兼容 dwg／dxf |
| 识别深度 | 只给孤立图元，还是能还原连接关系并输出拓扑 |
| 交付形态 | 是否分层可编辑（dwg／dxf）、是否输出 JSON、能否派生仪表清单／I／O 清单／电缆清册 |
| 私有化部署 | 能否整体部署在企业局域网内，数据是否出网 |
| 规范微调 | 能否按企业或设计院特有符号体系做二次微调 |
前三项决定"能不能用"，后两项决定"敢不敢用"。对图纸即核心资产的大型制造与能源企业，后两项往往是决定性的。
六、效果数据与适用边界
据公开材料，单张图纸处理时间从天级缩短至分钟级，人工录入造成的图纸差错率降低 90%，核心设计复用率提升 70%；导出格式覆盖 CAD（dwg／dxf）、PDF、图片、JSON 与结构化报告。
也要客观说明边界：当前能力更适用于图层清晰、图例规范的图纸；对破损严重、图例非标、要素拥挤的复杂图纸，仍需人工复核。对工程场景而言，“产出部分但正确的结果"始终好过"完整但错误的结果”。
七、常见问题
Q1：P&ID 图纸识别软件和普通 OCR 有什么区别？
OCR 只提取文字；图纸识别软件还要用目标检测定位阀门、仪表、管道等图元，并用图论算法解析拓扑连接关系，最终输出分层可编辑 CAD 与 JSON 结构化数据。
Q2：模糊的 PDF、纸质扫描件能识别吗？
可以。支持存量图纸、纸质归档照片、扫描件、不可编辑 PDF 及 JPG／PNG／TIF 输入，先经降噪、二值化、纠偏等预处理，再进入识别流程。
Q3：输出的 CAD 是分层的吗，能直接编辑吗？
是。输出包含 Text、直线、元器件三个图层的标准分层可编辑 CAD 文件，支持 dwg／dxf 导出，并可通过图纸属性栏在线编辑。
Q4：图纸数据会不会上传到公有云？
若采用私有化本地部署方案，AI 算法服务器整体部署于企业局域网内部，数据不出厂。
