从 I2C 的开漏输出说起：一文搞懂推挽输出、开漏输出与上拉电阻

从 I2C 的开漏输出说起：一文搞懂推挽输出、开漏输出与上拉电阻

前言：最近在学 I2C 通信，资料里反复出现一句"I2C 的 SDA/SCL 必须配置为开漏输出，外接上拉电阻"。为什么要"必须"？开漏到底是什么？它和最常用的推挽输出有什么区别？顺着这条线，我把 GPIO 的几种常见输出方式（推挽、开漏、开集、上拉/下拉、准双向口）一次梳理清楚，做成这篇学习笔记，配了多张示意图，希望能帮你把这块知识一次打通。

一、问题的起点：引脚为什么需要"输出结构"？

单片机的 GPIO 引脚，本质上是一个可以由程序控制的"电子开关"。但我们对外输出的不只是"通/断"两个状态，而是高电平、低电平两种电压，有时还需要"高阻态"（什么都不驱动）。

要实现这些能力，就要靠引脚内部的输出驱动级。不同时代的芯片、不同的应用场景，给出了不同的驱动级方案，于是就有了：

• 推挽输出（Push-Pull）——最常用、驱动能力最强的方案
• 开漏输出（Open-Drain）——多设备共享总线的方案（I2C 的选择）
• 开集输出（Open-Collector）——开漏的三极管"前辈"
• 准双向口——51 单片机的经典方案
• 以及配合它们使用的上拉/下拉电阻

下面从最常用的推挽输出讲起。

二、推挽输出（Push-Pull）：两管轮流导通，又"推"又"挽"

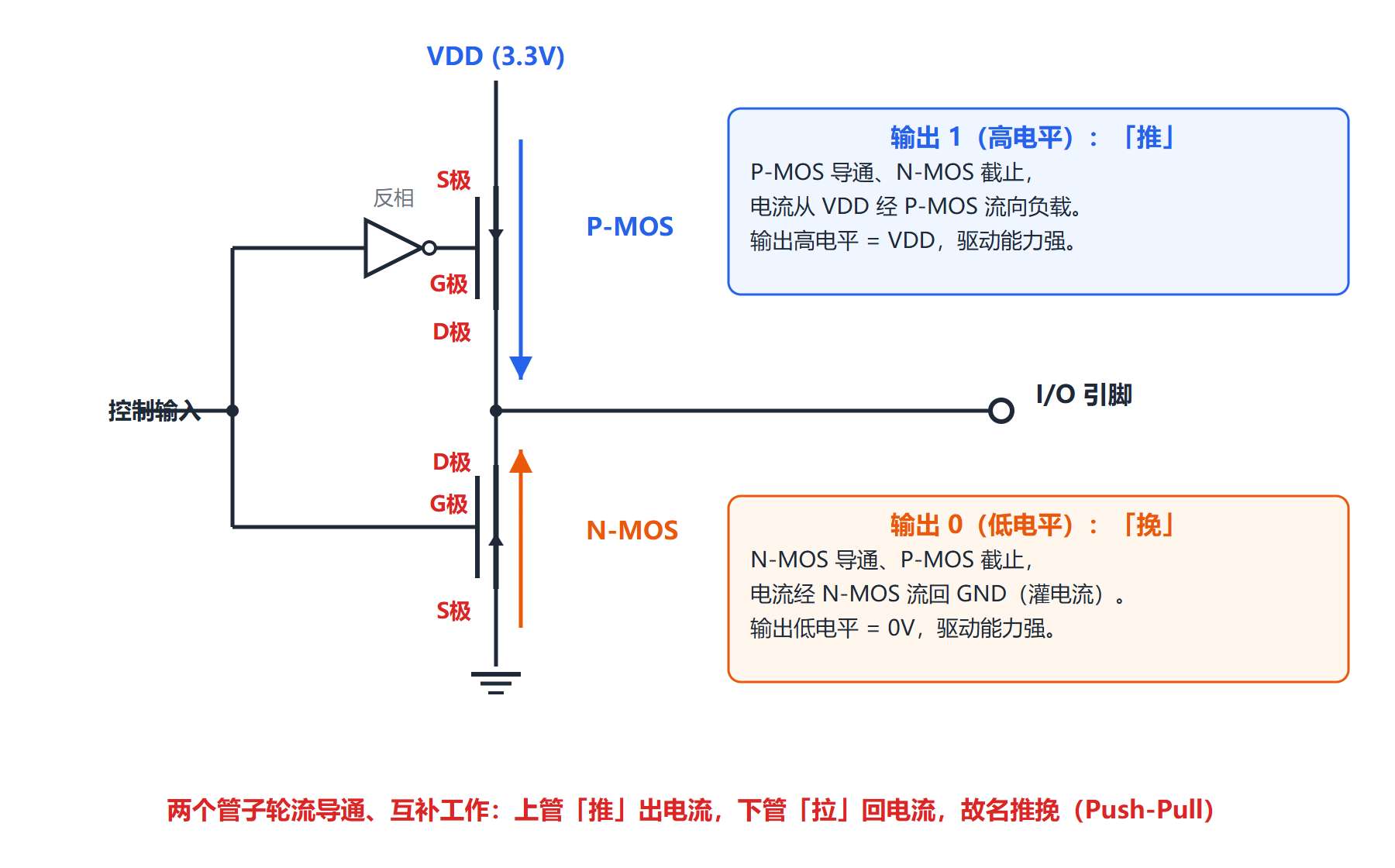

2.1 电路结构

推挽输出的驱动级由**一只 P-MOS（上管）+ 一只 N-MOS（下管）**串联组成：

• P-MOS 的源极接 VDD，漏极接输出引脚；
• N-MOS 的漏极接输出引脚，源极接 GND；
• 两管的栅极接同一个控制信号（P-MOS 侧经过反相器），保证两管永远相反：一个导通，另一个必然截止。


2.2 工作原理

所谓"推挽"，就是这个名字的字面含义：输出高电平时，上管把电流"推"出去（拉电流）；输出低电平时，下管把电流"拉"回来（灌电流）。两个管子像拔河一样轮流发力、互补工作，任何时刻都只有一个导通。

2.3 优缺点

优点：

缺点：

一句话总结：推挽输出是"单人驾驶"——力气大、速度快，但一条路上只能有一辆车。

三、开漏输出（Open-Drain）：只保留"拉低"的能力

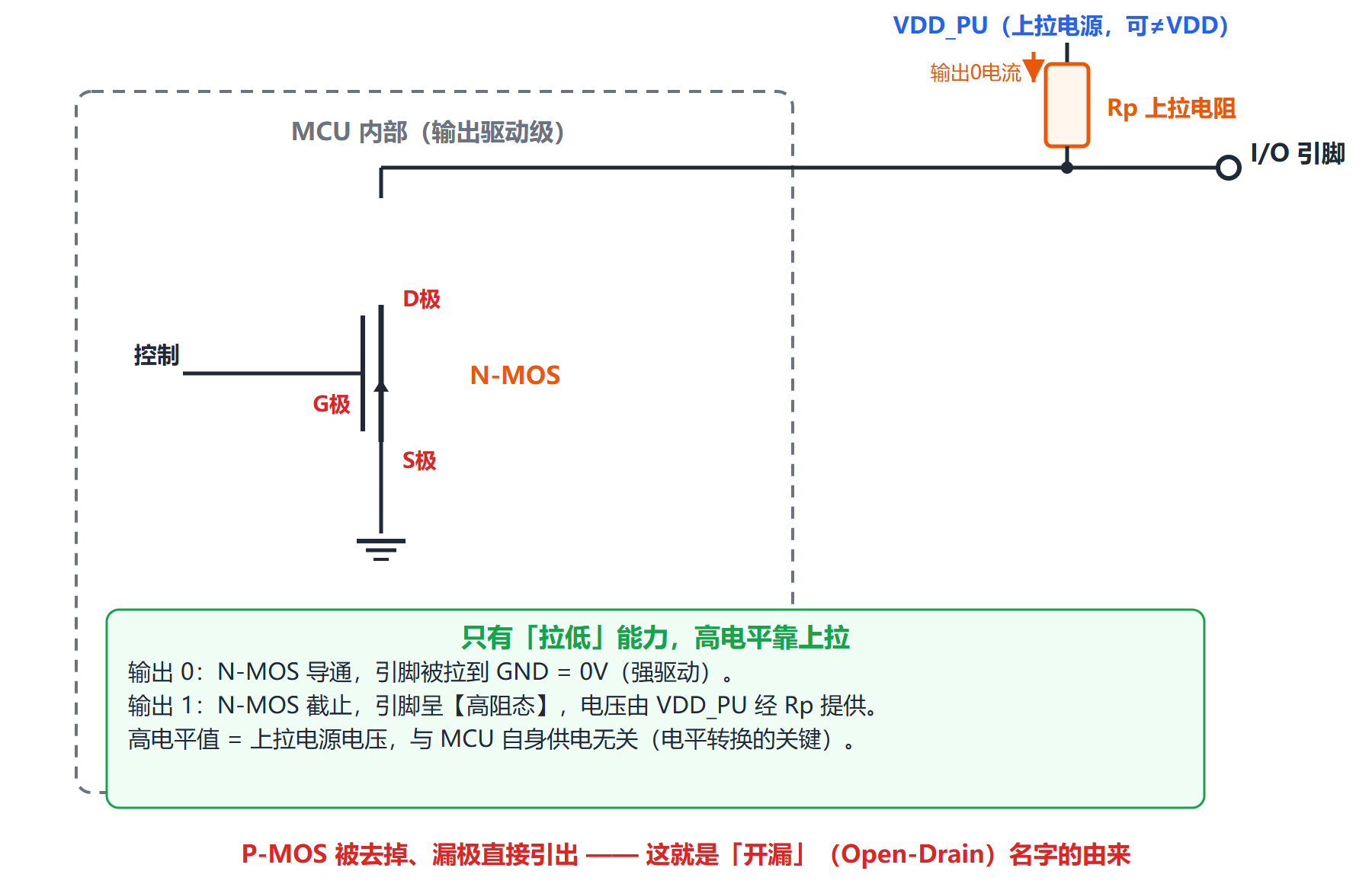

3.1 电路结构：把上管拿掉

开漏输出的思路非常直接：把推挽结构里的 P-MOS 上管去掉，只留下 N-MOS 下管，并且把它的漏极（Drain）直接引出到引脚——“开漏”（漏极开路）这个名字就是这么来的。

3.2 为什么必须接上拉电阻？

去掉上管之后，引脚只剩两种状态：

• 输出 0：N-MOS 导通，引脚被牢牢接到 GND，输出稳定的低电平；
• 输出 1：N-MOS 截止，引脚既不接 VDD 也不接 GND，悬空了——这就是"高阻态"，引脚上的电压完全不确定。

所以开漏输出天生不能主动输出高电平，必须外接一个上拉电阻 Rp 到电源：

• N-MOS 截止时，没有电流流过 Rp，引脚被电阻"温和地"拉到 VDD_PU，输出高电平；
• N-MOS 导通时，电流从 VDD_PU 经 Rp 流入 N-MOS 到地，电阻分压后引脚≈0V（低电平）。

注意一个关键细节：高电平的电压值由上拉电源 VDD_PU 决定，而不是芯片自己的 VDD——这是开漏输出最重要的特性，后面讲电平转换会用到。

3.3 优缺点

优点：

缺点：

一句话总结：开漏输出是"只能踩刹车，不能踩油门"——油门（高电平）交给外接的上拉电阻来踩。

四、线与逻辑（Wired-AND）：为什么 I2C 非用开漏不可？

现在回到开头的问题。I2C 是一条多设备共享总线：多个主机的 SDA 都接在同一根线上，任何设备都要既能发数据又能让出总线。

如果用推挽输出会怎样？假设设备 A 要发"1"、设备 B 要发"0"，A 的 P-MOS 输出 3.3V、B 的 N-MOS 拉到 0V，两个低阻抗输出顶在一条线上——这就是第二节说的直通短路，电流只受两个 MOS 内阻限制，总线直接冒烟。

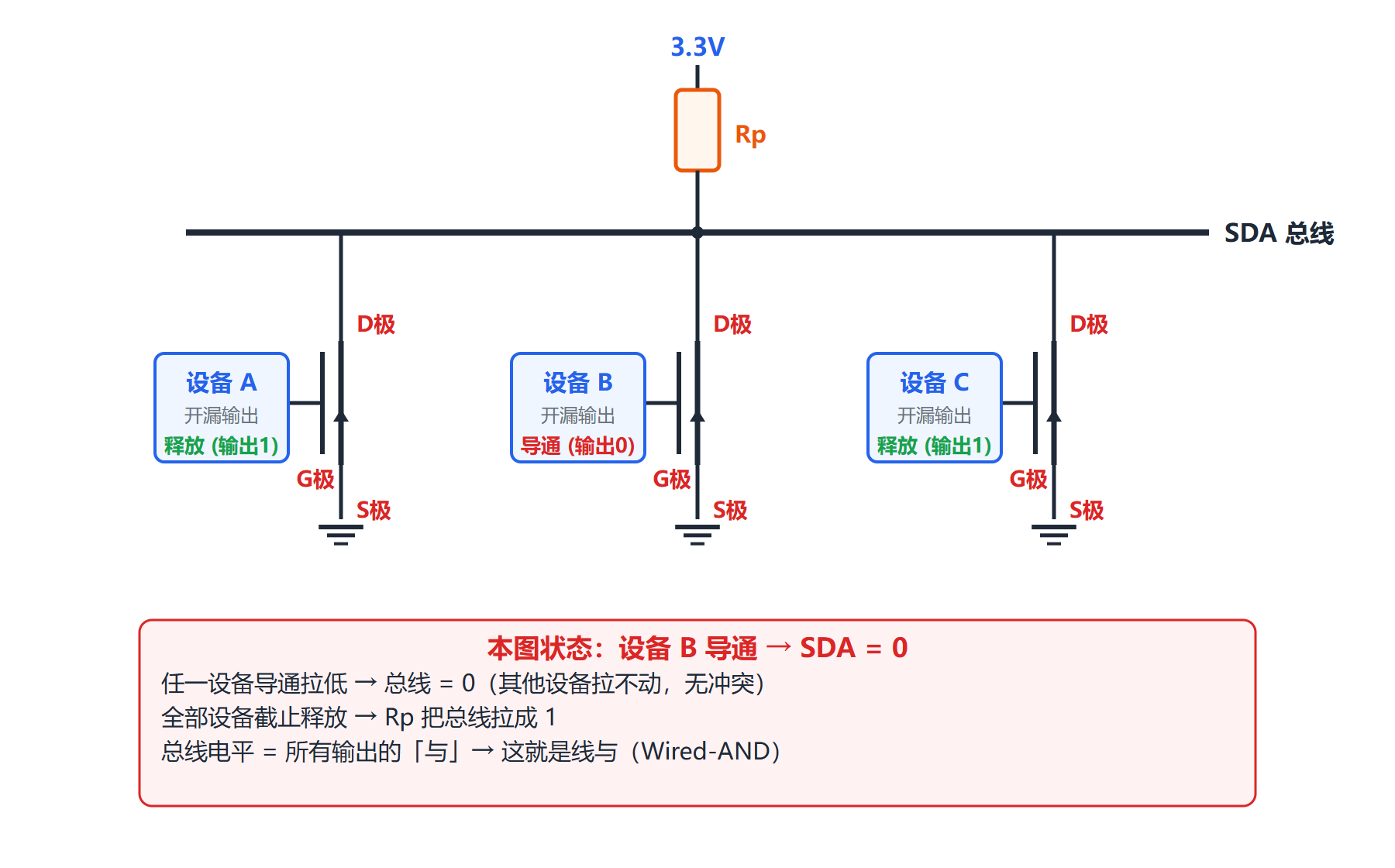

换成开漏 + 上拉后，情况完全不同：

• 任何一个设备导通拉低 → 总线就是低电平（其他设备根本拉不动它，因为它们是高阻态）；
• 只有全部设备都释放（截止）→ 上拉电阻才把总线拉成高电平。

从逻辑上看：总线 = 设备A输出 AND 设备B输出 AND 设备C输出——把几根输出线直接接在一起，就"免费"得到了一个与门，所以叫线与（Wired-AND）。

线与特性正是 I2C 协议的两大机制的物理基础：

此外，共享中断线（多个传感器的 INT 引脚并联接到 MCU 一个 GPIO）、One-Wire 单总线、SMBus，用的都是同一套思路。很多电压比较器（如 LM393）的输出也做成开集结构，就是为了方便并联和跨电平驱动。

五、开漏的第二大杀手锏：免费的电平转换

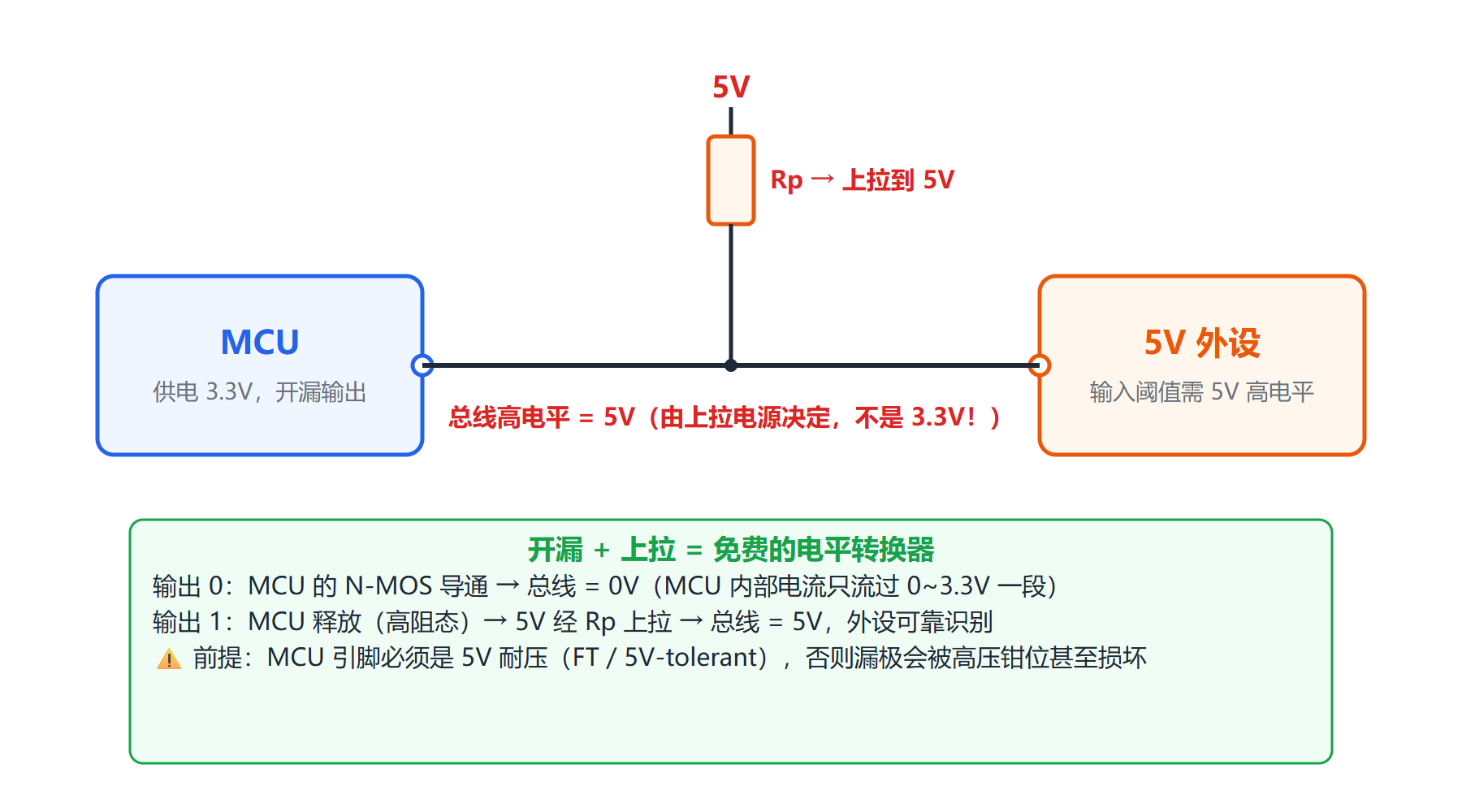

3.3V 的 MCU 要驱动一个需要 5V 高电平的旧外设，推挽输出直接傻眼（它最高只能输出 3.3V）。而开漏输出只需把上拉电阻接到 5V：

• 输出 0 时：MCU 拉低，总线 = 0V；
• 输出 1 时：MCU 释放进入高阻态，5V 电源经 Rp 把总线拉到 5V，外设可靠识别。

MCU 内部的 N-MOS 全程只承受 0~3.3V 一段的电压，高电压由电阻"扛"了。

⚠️ 重要前提：必须确认 MCU 引脚是 5V 耐压（FT / 5V-tolerant） 引脚。"开漏"只是说明芯片不会主动驱动高电平，不代表输出管能承受任意高的漏极电压——普通引脚上拉到 5V 时，漏极-衬底的寄生二极管会导通钳位，甚至损坏芯片。设计前务必查数据手册的绝对最大额定值。

顺带一提：双向信号（如 I2C 的 SDA）跨电压域时，简单的单向上拉不够用，常用 BSS138 之类的 MOS 管搭建双向电平转换电路，I2C 电平转换模块用的就是它。

六、上拉/下拉电阻详解：小小电阻，三重身份

上拉电阻把引脚"拉"向高电平，下拉电阻把引脚"拉"向低电平，它们在电路中有三重身份：

阻值怎么选？

上拉电阻的选择是功耗与速度的折中：

经验值：

• I2C 标准模式（100kHz）：4.7kΩ 左右；快速模式（400kHz）可减到 2.2kΩ~3.3kΩ；总线电容大、设备多时适当减小；
• 普通按键、使能、默认电平：10kΩ~100kΩ 都很常见。

一个实用的检查公式：Rp_max ≈ trise / (0.8473 × Cbus)（trise 为协议允许的上升时间，Cbus 为总线总电容）。对 I2C 来说，设备越多、走线越长，就要用越小的上拉电阻。

七、其他输出方式补充

7.1 开集输出（Open-Collector）

开漏的"三极管版本"：把 N-MOS 换成 NPN 三极管，集电极开路引出。特性与开漏几乎一样（线与、电平转换、需上拉），常见于比较器输出、老式器件（如 PC 的中断请求线、某些驱动芯片）。现在新设计中 MOS 结构（开漏）是主流。

7.2 开源输出（Open-Source）

镜像操作：只保留 P-MOS，源极开路，需要下拉电阻才能输出低电平。实际中非常少见，了解即可。

7.3 高阻态（三态）

严格说高阻态不是"输出电平"，而是第三种状态：不驱动。引脚内部的上管下管全部截止，仿佛从电路上断开。推挽输出可以配置成三态（用于总线复用），开漏输出的"输出 1"本质上就是高阻态。它让多个设备的引脚可以分时复用同一条总线——谁需要说话谁退出高阻。

7.4 准双向口：51 单片机的经典设计

51 单片机的 I/O 是个很有年代感的方案：内部只有一个 N-MOS 拉低 + 一个很弱的内部上拉（几十~几百 kΩ）：

• 输出 0：N-MOS 导通，强拉低；
• 输出 1：N-MOS 截止，靠弱上拉"虚挂"在高电平——能输出高，但驱动能力很弱；
• 读引脚前先写 1（释放总线），所以叫"准双向"。

经典问题：51 的 P0 口为什么必须外接上拉电阻？——因为 P0 口作为通用 I/O 时是开漏结构，内部根本没有上拉，不外接电阻就无法输出高电平。学完本文再回头看这个面试题，就是开漏原理的直接应用。

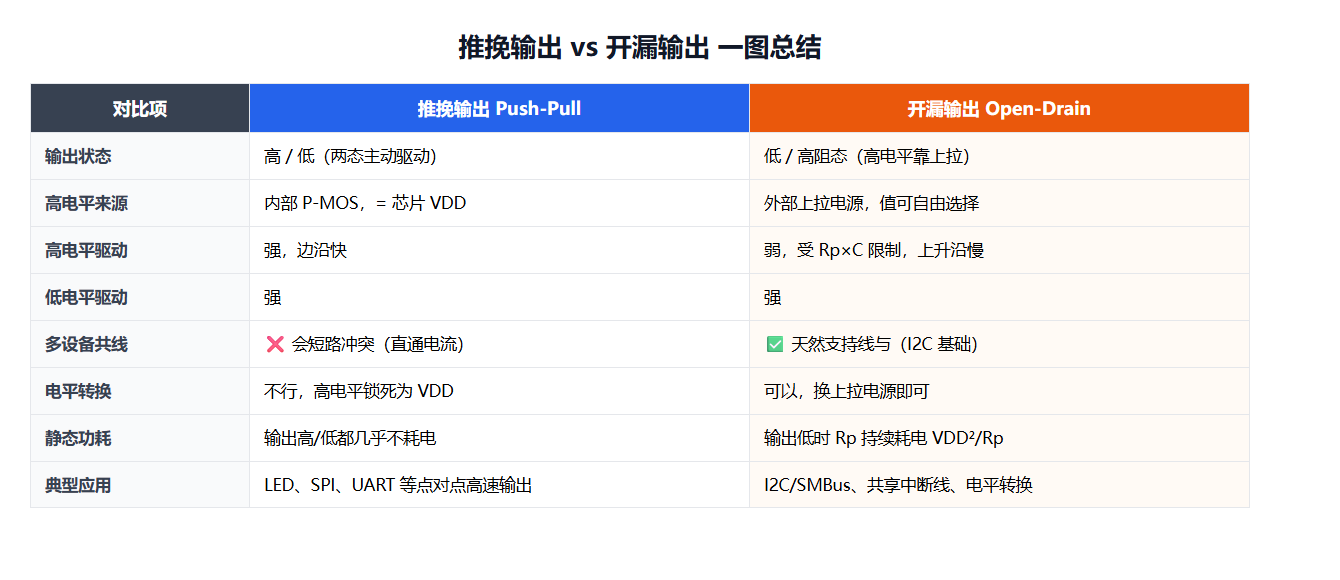

八、总结对比

如何选择？

• 点对点、高速、电平一致 → 推挽输出，闭眼选；
• 多设备共享一条线 → 开漏 + 上拉，没得选（协议决定的）；
• 需要跨电平输出 → 开漏 + 高压上拉（确认引脚耐压）。

九、写在最后

回顾整条知识线：

理解了"为什么要开漏"，再去看 I2C 的仲裁、时钟拉伸、总线死锁恢复（9 个时钟脉冲释放总线）等机制，都会有豁然开朗的感觉。

参考资料：
[1] 野火 STM32 系列开发指南——《GPIO 输出模式：P-MOS 与 N-MOS 工作方式》
[2] NXP《I2C-bus specification and user manual》（UM10204）
[3] Shutdown Circuit，《Open Drain vs. Push-Pull Outputs: What Your Textbook Left Out》

本文为个人学习笔记，如有理解偏差欢迎评论区指正交流。觉得有帮助的话，点个赞让更多正在啃 I2C 的同学看到吧~
